Matrice de ștanțare personalizată: de la prima schiță la un milion de-execuții

Ce sunt matrițele de ștanțare personalizate și de ce contează

Mole de ștanțare personalizatesunt instrumente de precizie-concepute pentru a tăia, modela sau forma foi de metal în geometrii specifice sub forța de presare. Spre deosebire de sculele standard de catalog, aceste matrițe sunt construite de la zero pentru a se potrivi exact cerințelor dimensionale, toleranțelor și proprietăților materialului unei piese unice. Acestea servesc drept coloana vertebrală a producției de piese metalice de mare-volum în industrii, de la suporturi structurale pentru automobile la conectori electronici în miniatură.

Pentru inginerii care selectează o metodă de producție și aprovizionează profesioniști care evaluează investițiile în scule, înțelegerea a ceea ce fac aceste instrumente și când devin necesare este primul pas către o producție rentabilă la scară{0}}.

Ce fac de fapt matrițele de ștanțare personalizată

Imaginați-vă că apăsați un tăietor de prăjituri în aluat, dar în loc de aluat, lucrați cu tablă de oțel și, în loc de o mână, o presă oferă oriunde de la 5 la 2.000 de tone de forță. Acesta este conceptul de bază din spatele matrițelor de ștanțare a metalului.

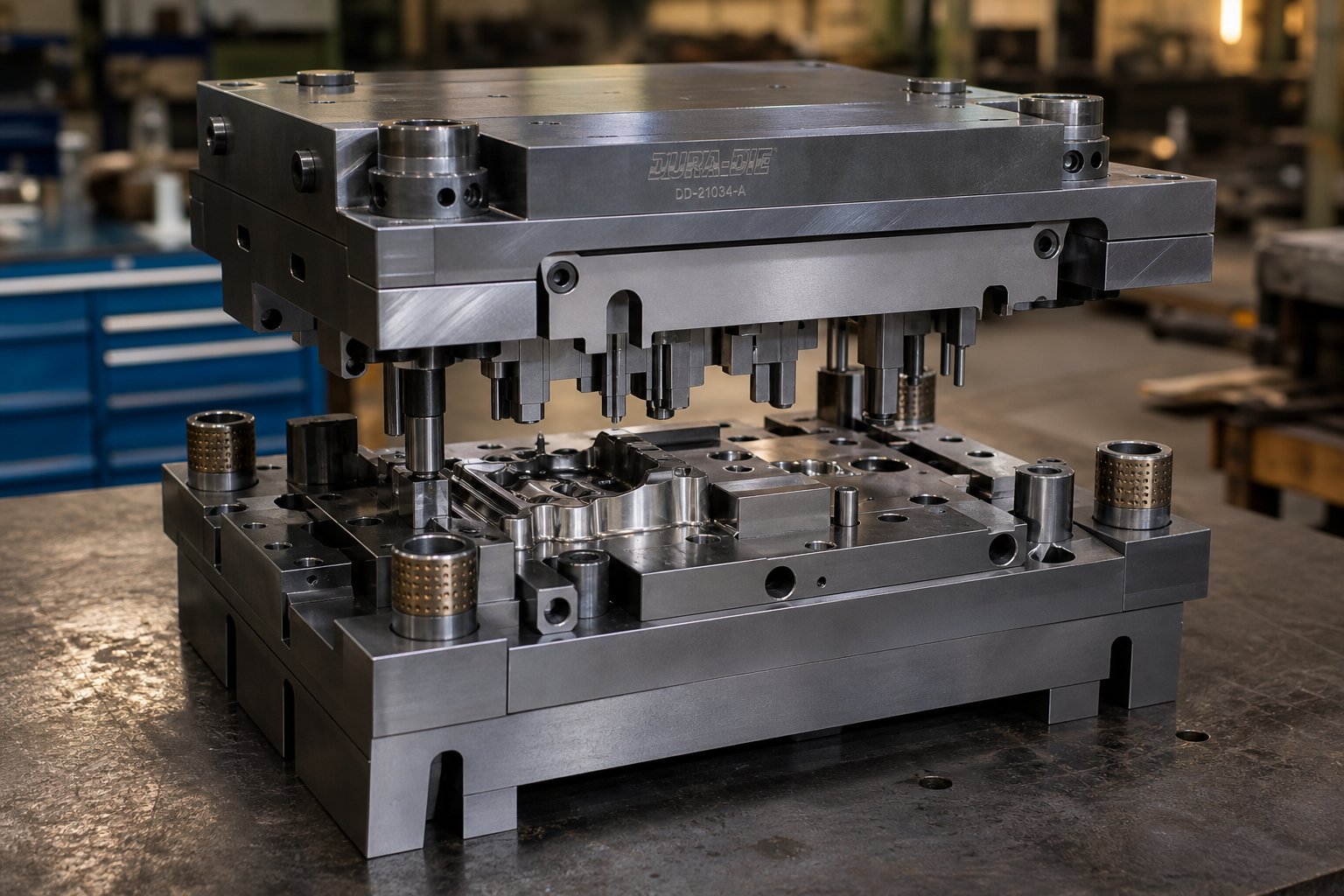

O matriță de ștanțare constă din două jumătăți primare: matrița superioară (conținând poansonul) și matrița inferioară (blocul matriței cu cavitatea sau muchia de tăiere). Când berbecul de presare antrenează jumătatea superioară în jos, tabla dintre aceste jumătăți este forțată să se forfeze, să se îndoaie sau să se întindă în forma definită de cavitatea matriței. Oplaca de stripareapoi îndepărtează piesa formată sau resturi din poanson în timpul retragerii.

Cavitatea matriței este cea care definește piesa finită. Fiecare contur, orificiu, flanșă și rază din componenta finală corespunde unei caracteristici prelucrate cu precizie a sculei. Materialul curge în cavități, se înfășoară în jurul poansoanelor și al foarfecelor de-a lungul marginilor tăietoare, totul într-o fracțiune de secundă. Odată construite, matrițele de ștanțare ale metalului personalizate pot ciclă de sute de ori pe minut, producând piese practic identice cu fiecare cursă.

Matrice personalizate vs standard de la-raft-

Sculele standard funcționează bine pentru forme generice: șaibe simple, suporturi de bază sau cleme obișnuite care se potrivesc cu geometriile de catalog existente. Dar marea majoritate a pieselor de producție nu se încadrează perfect într-un catalog. Dacă ați proiectat singur piesa, probabil că aveți nevoie de scule de ștanțare personalizate concepute special pentru aceasta.

Diferența de bază se rezumă la control. Ștanțarea metalică personalizată produsă din scule personalizate păstrează toleranțe mai strânse, se potrivesc cu caracteristicile brevetate și optimizează utilizarea materialului pentru aspectul dumneavoastră specific al semifabricatului. Sculele standard te apropie. Instrumentele personalizate vă asigură exact.

Veți ști că proiectul dvs. necesită o dezvoltare personalizată a matrițelor când veți întâlni oricare dintre aceste semnale:

• Geometria piesei non-standard care nu se potrivește cu niciun profil de matriță de catalog existent
• Toleranțe strânse în care consistența dimensională contează pentru potrivirea sau funcționarea ansamblului
• Volume de producție care depășește câteva mii de părți, unde economiile de costuri pe{0}}parte justifică investiția în scule
• Cerințe specifice-materialelor, cum ar fi oțel-de înaltă rezistență sau aliaje speciale, care necesită spațiu liber și forțe de presare adaptate
• Nevoi de operații multiple-în care golirea, perforarea, formarea și tăierea trebuie să aibă loc într-o secvență coordonată

Uneltele de ștanțare a metalelor construite pentru o anumită piesă devin active de producție-pe termen lung. O matriță bine întreținută poate produce sute de mii până la milioane de piese de-a lungul duratei sale de viață, făcând ștanțarea personalizată una dintre cele mai economice abordări pentru fabricarea de piese metalice de-volum mare odată ce sculele există.

Întrebarea adevărată nu este dacă uneltele personalizate costă mai mult în avans. Da. Întrebarea este ce tip de arhitectură a matriței se potrivește complexității, volumului și bugetului piesei dvs. și asta depinde în întregime de modul în care este proiectată și construită sculele.

Tipuri de matrițe de ștanțare personalizate în funcție de funcție și complexitate

Arhitectura matrițelor modelează totul în aval: timpul ciclului, costul pe-parte, complexitatea realizabilă și, în cele din urmă, dacă rularea dvs. de producție rămâne profitabilă la volum. Alegerea tipului greșit de matriță de ștanțare a metalului personalizat nu irosește doar bugetul pentru scule. Te blochează în limitările procesului care se adaugă la fiecare cursă. Iată cum se descompun principalele categorii.

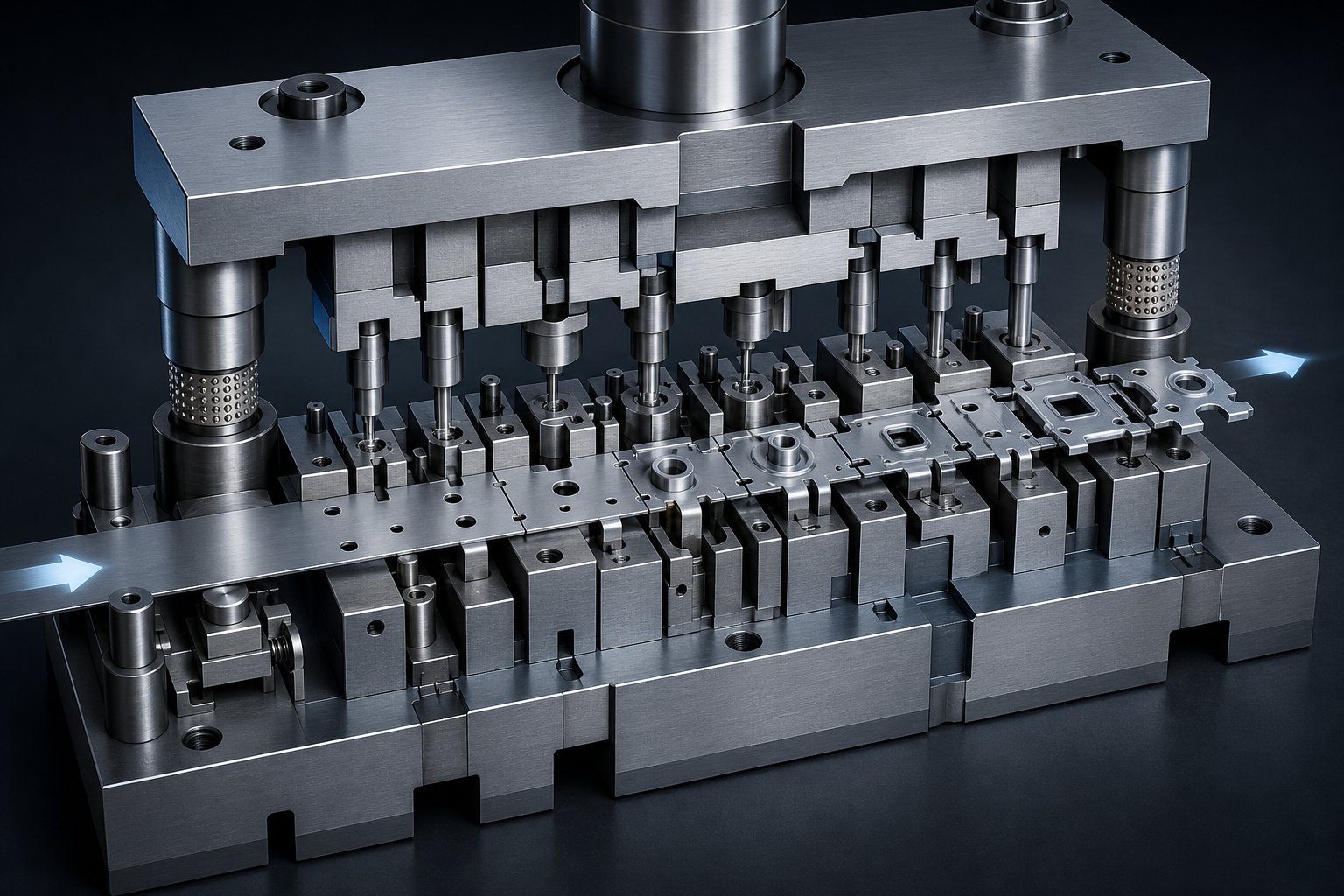

Matrice progresive pentru rulări cu-volum mare

Imaginează-ți o bobină de material de bandă care se alimentează într-o presă. Cu fiecare cursă, banda avansează cu o stație înainte și fiecare stație efectuează o operație diferită: decupare, perforare, îndoire, formare, tăiere. În momentul în care banda ajunge la stația finală, o piesă finită dispare. Aceasta este ștanțarea progresivă a matriței în acțiune.

Piesa de prelucrat rămâne conectată la banda de metal pe toată durata secvenței, ceea ce elimină nevoia de manipulare separată a pieselor între operații. Acest lucru facematrițe de ștanțare progresivă din oțelalegerea-la alegere pentru producția de-volum mare de piese mici și medii cu geometrii complexe. Costul inițial al sculelor este semnificativ, dar atunci când utilizați sute de mii sau milioane de piese, eficiența pe-piesă justifică mai mult decât investiția. Deșeuri minime de materiale, forță de muncă redusă și timpii de ciclu rapid sunt toate în favoarea dvs.

Compartimentul? Matricele progresive nu sunt potrivite pentru piese-desentate adânc sau pentru componente foarte mari în care alimentarea cu benzi devine imposibilă. De asemenea, oferă o flexibilitate limitată pentru modificările de proiectare odată ce instrumentul este construit.

Matrice compuse și combinate

O matriță compusă efectuează mai multe operații de tăiere simultan într-o singură cursă de presare. Gândiți-vă la asta ca la prăbușirea a ceea ce altfel ar putea necesita două sau trei ștampile separate într-o singură acțiune. Rezultatul este o piesă mai plată, cu concentricitate mai strânsă între caracteristici, deoarece toate tăieturile au loc în același moment, fără repoziționare.

Matricele combinate fac acest pas mai departe prin amestecarea operațiunilor de tăiere și formare în aceeași cursă unică. În cazul în care o matriță compusă ar putea goli și străpunge simultan, o matriță combinată poate scoate, străpunge și desena o formă de cupă dintr-o dată.

Aceste seturi de matrițe de ștanțare din metal funcționează bine pentru producerea de șaibe, suporturi simple și componente plate în volume medii până la mari. Costul lor de scule se situează sub matrițele progresive, iar structura mai simplă înseamnă întreținere mai puțin intensivă. Cu toate acestea, ele sunt limitate la piese cu geometrii relativ simple care nu necesită mai multe etape de formare secvențială.

Matrice de transfer și scule cu o singură etapă-

Atunci când piesele sunt prea mari pentru alimentarea cu benzi sau necesită embotire adâncă pe care sculele progresive nu o pot găzdui, matrițele de transfer intervin. Separă semifabricatul de bandă la prima stație, apoi prinderile mecanice îl transportă fizic între stații independente. Fiecare stație efectuează o operațiune distinctă și, deoarece nu există o bandă de legătură între părți, economisiți material la fiecare ciclu.

Matricele de transfer se ocupă de filetarea, nervurile, moletele și formele-desuate adânc, care ar fi imposibile într-o configurare progresivă. Sunt ideale pentru serii de producție medii până la mari de componente mai mari și complexe.

Sculele cu o singură etapă-ocupă capătul opus al spectrului. Un zar, o operație, o lovitură. Aceste ștampile metalice sunt ușor de proiectat și ieftin de construit, ceea ce le face alegerea practică pentru prototipare, producție de-volum redus sau operațiuni simple, cum ar fi golirea unei singure forme. Limitarea este evidentă: piesele complexe necesită mai multe setări, ceea ce multiplică timpul de manipulare și costul forței de muncă.

Selectarea arhitecturii corecte a matriței se reduce la echilibrarea complexității pieselor cu volumul și bugetul. Acest tabel de comparație oferă un cadru de decizie rapidă:

Fiecare tip de matriță de ștanțare metalică există deoarece nicio arhitectură nu deservește în mod optim fiecare piesă. Un terminal de conector care rulează la două milioane de unități pe an necesită un instrument progresiv. Un scut termic pentru autovehicule în adâncime are nevoie de o configurare de transfer. Un paranteză prototip pentru testarea calificării justifică doar uneltele cu o singură etapă-. Geometria, volumul și materialul piesei dumneavoastră specifice dictează calea care oferă cea mai bună economie, iar acea cale începe să prindă contur în timpul fazei de proiectare și fabricare a matriței în sine.

Cum sunt fabricate matrițele de ștanțare personalizate pas cu pas

O ștampilă personalizată nu se materializează peste noapte. Se deplasează printr-un flux de lucru ordonat cu atenție, în care fiecare fază se bazează pe deciziile luate înainte. Înțelegerea acestui proces îi ajută pe ingineri să anticipeze timpii de livrare, să identifice unde apar de obicei întârzierile și să recunoască punctele de decizie care afectează performanța finală a sculei. Deci, cum faci de fapt o matriță de ștampilă metalică capabilă să ruleze milioane de cicluri? Începe cu mult înainte ca cineva să atingă oțel.

Faza de proiectare și simulare CAE

Fiecare matriță de metal personalizată începe cu geometria piesei. Designerii matrițelor lucrează înapoi de la componenta finită, transpunând contururile, găurile, îndoirile și flanșele acesteia în caracteristicile corespunzătoare ale sculei. Aceasta implică calcularea dezvoltării semifabricatului (forma plată care se va forma în cele din urmă în piesa 3D), estimarea unde materialul se va subțire în timpul tragerii, luarea în considerare a revenirii elastice care trage piesa departe de geometria matriței după descărcare și determinarea limitelor de adâncime a tragerii pe baza gradului materialului.

Aici lucrurile devin interesante. În loc să taie oțel și să spere că proiectarea funcționează, inginerii ruleazăsimulări CAE/FEAcare reproduc digital întregul proces de formare. Aceste simulări modelează comportamentul fluxului de material, distribuția tensiunilor și deformațiilor, variația grosimii și predicția defecțiunilor. Folosind Forming Limit Diagrams (FLD), software-ul identifică zonele roșii în care este posibilă crăparea, zonele albastre în care se pot dezvolta șifonarea și zonele galbene care indică o subțiere critică.

Prin ajustarea formei semifabricatului, a razei matriței, a cursei poansonului, a presiunii liantului și a geometriei talonului de tragere în cadrul simulării, proiectanții optimizează comportamentul de deformare înainte de începerea producției. Această abordare predictivă reduce de obicei iterațiile de încercare fizică cu 30-50% și elimină ciclurile costisitoare de încercare-și eroare care au definit odată dezvoltarea matrițelor de ștampilă de metal personalizate.

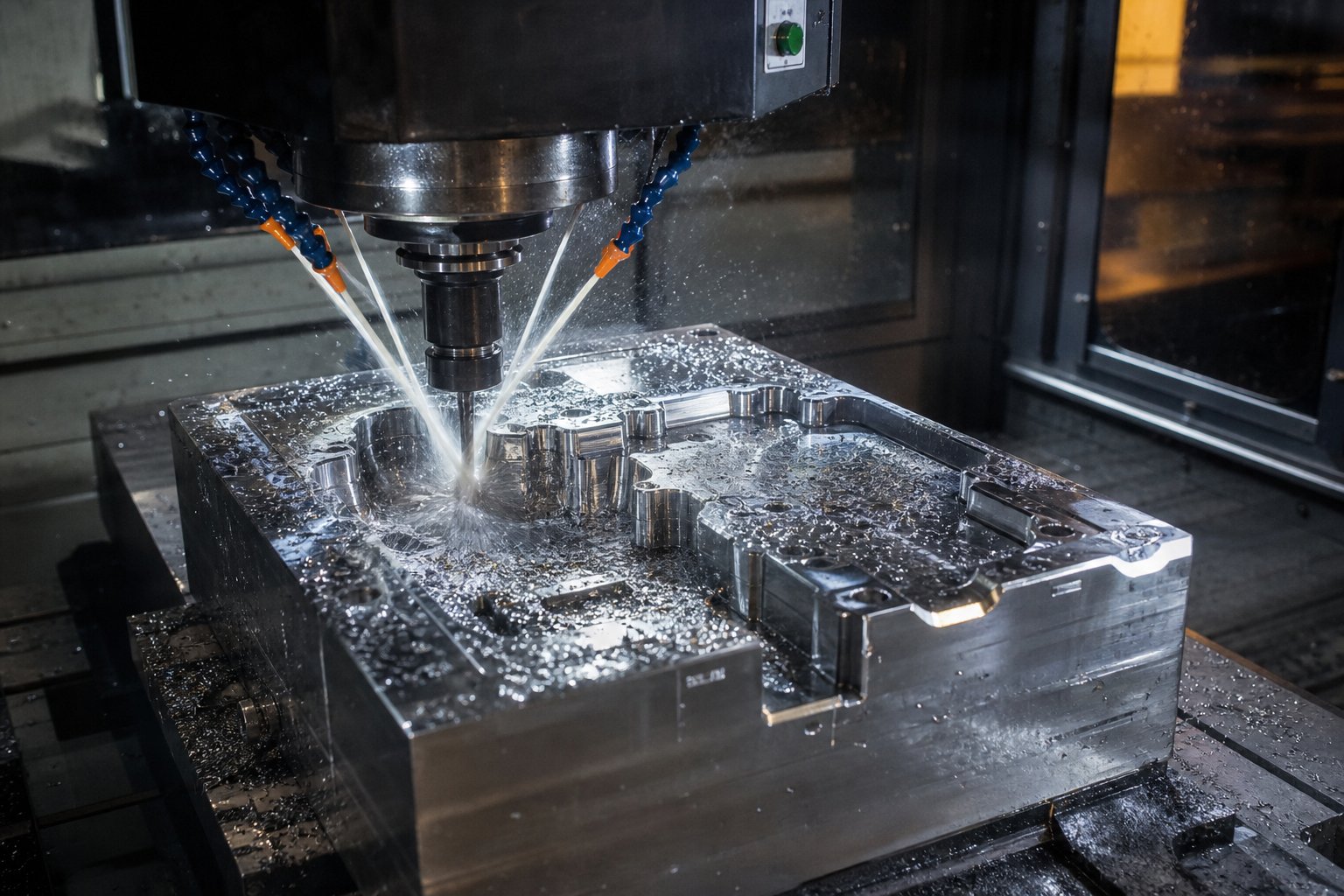

Operații de prelucrare CNC și EDM

Cu designul validat digital, blocurile de oțel pentru scule brute trec în prelucrare. Trei metode principale se ocupă de diferite aspecte ale construcției matrițelor:

frezare CNCmodelează profilele majore ale cavității, suprafețele de contur și caracteristicile structurale ale blocului matriță. Mașinile cu mai multe-axe sculptează geometrii 3D complexe direct din oțel călit sau pre-călit, gestionând orice, de la îndepărtarea materialului brut până la treceri de semi-finisare.

EDM cu firpreia funcțiile de{0}}toleranță strânsă. Atunci când un poanson cu ștampilă metalică necesită colțuri interioare ascuțite, contururi complexe sau degajări măsurate în microni, EDM cu sârmă taie prin oțel întărit folosind mai degrabă descărcarea electrică decât forța mecanică. Acest proces excelează în producerea de profile complicate de perforare și deschideri ale matriței pe care morile CNC pur și simplu nu le pot atinge.

Slefuirea suprafeteistabilește referințele critice de planeitate care mențin jumătățile superioare și inferioare ale matriței aliniate sub sarcina presei. Suprafețele de montare, înălțimile închise și fețele de îmbinare necesită șlefuire pentru a menține paralelismul pe întreaga unealtă.

Selecția dintre aceste metode depinde de geometria caracteristicii și de precizia necesară. Profilele cu cavitate mari merg la CNC. Poansonurile-strânse cu toleranță și deschiderile mici și complexe sunt folosite pentru electroeroziune cu sârmă. Suprafețele plate de referință merg la polizor. Majoritatea proiectelor personalizate de ștampilă metalică le folosesc pe toate trei în combinație.

Tratament termic și finisare a suprafețelor

Prelucrarea conferă matriței forma sa. Tratamentul termic îi conferă durabilitate. Fără o întărire adecvată, chiar și cea mai precisă ștanțare din metal personalizată s-ar deforma sau s-ar ciobi în câteva mii de curse.

Abordările comune de întărire includ:

• Prin{0}}călirepentru oțeluri de scule precum D2 și A2, unde întreaga secțiune transversală-atinge duritatea de lucru (de obicei 58-62 HRC)
• Întărirea-cazuluipentru componente care au nevoie de o suprafață de uzură dură peste un miez dur care rezistă la rupere prin impact
• Nitrurarepentru îmbunătățirea durității suprafeței fără distorsiuni dimensionale, ideal pentru finisarea-componentelor prelucrate

Tratamentele de suprafață prelungesc durata de viață a sculei. Acoperirile TiN (nitrură de titan) reduc frecarea dintre suprafața matriței și piesa de prelucrat, minimizând uzura pe aluminiu și oțel inoxidabil. Suprafețele cavități lustruite îmbunătățesc fluxul de material în timpul formării și reduc urmele de rezistență pe piesele finite.

Secvența completă de fabricație pentru o ștampilă personalizată urmează această progresie:

1. Revizuirea proiectului și evaluarea fezabilității piesei
2. Simularea CAE și optimizarea formării
3. Prelucrarea brută a componentelor matriței
4. Tratament termic pentru a viza duritatea
5. Prelucrare de finisare (CNC de precizie, electroeroziune cu sârmă, șlefuire)
6. Asamblarea componentelor și montarea matrițelor
7. Execuție de probă pe presă cu material de probă
8. Inspecția probelor, buclele de corecție și aprobarea producției

Timpul total de livrare de la lansarea proiectului până la instrumentele de producție aprobate variază de obicei între 8 și 16 săptămâni, în funcție de complexitate. Moarele progresive cu mai multe stații stau la capătul mai lung. Sculele cu o singură etapă cu geometrie simplă pot fi gata în jumătate din acest timp.

Ceea ce separă o matriță care rulează fiabil pentru un milion de curse de una care eșuează la cincizeci de mii se rezumă adesea la deciziile luate în timpul proiectării: degajările specificate, oțelul selectat și metoda de întărire aleasă. Aceste principii de inginerie guvernează dacă investiția de producție este rentabilă pe întreaga durată de viață a instrumentului.

Principiile de proiectare a matrițelor pe care inginerii trebuie să le înțeleagă

Spațiul liber, razele și comportamentul fluxului de material nu sunt doar numere pe un desen. Ele sunt diferența dintre o matriță care ștampilă un milion de piese curate și una care desparte spații la a treia lovitură. Fiecare proiect personalizat de ștanțare de precizie trăiește sau moare de o mână de parametri de inginerie care interacționează în moduri care nu sunt întotdeauna intuitive. Pentru a le face corect, este nevoie de înțelegerea fizicii în joc în interiorul cavității sculei în timpul fiecărei mișcări de apăsare.

Parametri critici de proiectare și toleranțe

Parametrul cel mai fundamental în orice matriță de ștanțare este jocul dintre poanson și matriță. Acest decalaj, exprimat de obicei ca procent din grosimea materialului pe latură, controlează modul în care metalul se forfecă în timpul operațiunilor de tăiere. Pentru oțel moale, spațiul de joc standard este de aproximativ8-10% din grosimea materialului pe latură. Oțelul inoxidabil și aliajele de-înaltă rezistență necesită adesea distanțe mai strânse pentru a produce margini curate, în timp ce materialele mai moi, cum ar fi aluminiul, pot tolera goluri puțin mai largi.

Prea puțin spațiu liber și poansonul suferă o încărcare laterală excesivă, ceea ce duce la uzură prematură și ciobire. Prea mult spațiu liber și veți vedea bavuri grele, margini rulate și dimensiuni inconsecvente ale găurilor. Punctul dulce depinde de aliajul specific, temperamentul acestuia și grosimea procesată.

Dincolo de distanța-poansonului, alți parametri necesită atenție:

• Raza de curbură minimăraportat la direcția granulelor materialului. Îndoirea perpendiculară pe bob permite raze mai strânse fără crăpare. O regulă comună: raza interioară minimă de îndoire este egală cu grosimea materialului pentru oțelul moale, dar poate fi necesar să fie de 2-3x grosime pentru aliaje mai dure sau îndoituri paralele cu granulația.
• Unghiuri de proiectarepe caracteristici formate care trebuie să se elibereze din cavitatea matriței fără interferențe. Fără tiraj adecvat, piesele se lipesc în matriță și necesită o forță excesivă de stripare.
• Lungimea piciorului formattrebuie să fie de cel puțin 2,5x grosimea materialului dincolo de raza de îndoire pentru a asigura integritatea structurală și formarea repetabilă.
• Spațierea caracteristicilorunde găurile nu trebuie să se afle la o distanță mai mică de 1,5x grosimea materialului și cel puțin 2x grosimea materialului departe de orice linie de îndoire pentru a preveni deformarea.

Clasele de toleranță influențează direct costul de producție. Menținerea unor toleranțe de perforare de +/-0,002" este o practică standard pentru o unealtă de ștanțare-din oțel bine construită. Strângerea dincolo de aceasta necesită adesea operații de bărbierire secundară sau șanțuri de precizie-, ambele măresc semnificativ bugetul instrumentului de ștanțare a metalului personalizat. Întrebarea practică este întotdeauna: funcția acelei piese de ștanțare este specificată sau necesită de fapt această toleranță excesivă?

Fluxul de materiale și prevenirea defectelor

Operațiile de tăiere sunt relativ simple. Operațiunile de formare sunt acolo unde lucrurile devin imprevizibile. Când tabla este trasă sau întinsă într-o formă tri-dimensională, materialul curge spre interior din zona flanșei, se subțiază pe raza poansonului și se comprimă pe pereți. Controlul acestui flux determină dacă obțineți o piesă bună sau resturi.

Trei mecanisme fac munca grea:

Forța suportului golcontrolează cât de liber intră foaia în cavitatea matriței. CaArt Hedrick de la Dieology LLC explică, adevărata funcție a suportului semifabricat nu este să stoarce și să restricționeze fluxul de material doar prin frecare. Sarcina sa principală este prevenirea șifonării în timpul curgerii spre interior și compresiei radiale. Bazându-se numai pe presiunea suportului semifabricat pentru controlul debitului duce la inconsecvență, deoarece presiunea, vâscozitatea lubrifiantului și temperatura se schimbă în timpul cursei.

Desenați geometria mărgeleloroferă o alternativă mai fiabilă. Gândiți-vă la margelele de desen ca la niște scăderi de viteză pentru tablă. Ele creează forță restrictivă prin îndoirea și desfacerea materialului pe măsură ce trece, iar înălțimea și forma mărgelei determină cât de multă rezistență întâmpină materialul. Spre deosebire de presiunea suportului semifabricat, restricția de tragere a talonului este mecanică și repetabilă, cursă după cursă.

Raza matrițeila intrarea în cavitate guvernează cât de ascuțit trece materialul de la planul plat al flanșei în peretele matriței. O rază prea mică creează frecare excesivă și subțiere la punctul de intrare, ceea ce duce la despicari. O rază prea mare risipă materialul și poate provoca riduri, lăsând metalul nesprijinit pe o distanță prea mare.

Acești trei factori interacționează pentru a produce sau a preveni cele mai comune defecte de ștanțare în piesele de ștanțare personalizate: încrețirea rezultă din reținerea insuficientă a semifabricatului care permite comprimarea radială să încline foaia. Despicarea are loc atunci când materialul se subțiază dincolo de limita sa de formare, adesea deoarece suportul semifabricatului este prea strâns sau raza matriței este prea ascuțită. Backback are loc deoarece componenta elastică a metalului se reface parțial după descărcare, trăgând piesa departe de geometria dorită.

Specificarea matrițelor pentru proiectul dvs

Sună complex? Este, dar nu trebuie să rezolvați singur aceste probleme. Ceea ce aveți nevoie este să furnizați suficiente informații pentru ca proiectantul matriței să le poată rezolva corect. Specificațiile incomplete reprezintă cea mai mare sursă de întârzieri și reluări în proiectele personalizate de ștanțare a pieselor.

Când vă pregătiți cererea pentru piese metalice ștanțate la comandă, includeți următoarele ca pachet minim:

• Model CAD 3D în format STEP sau IGES cu geometria piesei finite
• Desen de inginerie 2D cu indicații GD&T, specificând toleranțe critice față de toleranțe generale
• Specificația materialului, inclusiv calitatea aliajului, temperatură și grosime (de exemplu, „oțel inoxidabil 304, finisaj 2B, 0,040” grosime”, mai degrabă decât „inoxidabil”)
• Proiecția anuală a volumului și cerințele de viață așteptate ale sculei
• Tonajul presei și dimensiunea patului sunt disponibile la unitatea dumneavoastră de producție, dacă sculele trebuie să se potrivească cu echipamentele existente
• Cerințe de finisare a suprafeței pentru piesa ștanțată, inclusiv orice fețe cosmetice versus fețe ascunse
• Cerințe secundare de funcționare, cum ar fi placarea, sudarea sau asamblarea, care pot afecta alocarea toleranței
• Eșantion de piese sau componente prototip, dacă sunt disponibile, pentru a ilustra potrivirea și contextul funcției

Cu cât oferiți mai mult context despre cum se asambla și funcționează piesa finită, cu atât proiectantul matriței poate optimiza mai bine instrumentele de ștanțare pentru metal care produc piese corect la prima încercare. Un suport care se sudează într-un ansamblu are nevoi de toleranță diferite față de un terminal de conector care se potrivește cu apăsare-în carcasă. Ambele sunt piese metalice ștanțate la comandă, dar prioritățile de inginerie diferă complet.

Acești parametri de proiectare stabilesc scena pentru performanță, dar nu funcționează izolat. Oțelul selectat pentru matriță în sine, combinat cu materialul piesei de prelucrat care este ștanțat, determină cât de mult rezistă acele degajări și razele atent proiectate în condițiile de producție.

Selectarea materialelor pentru matrițe și metale pentru piese de prelucrat

Geometria unei matrițe poate fi perfectă pe hârtie, dar dacă oțelul pentru scule nu poate rezista materialului piesei de prelucrat care trece prin ea, acele degajări prelucrate cu precizie{0}}se degradează în câteva săptămâni. Selectarea materialului este într-adevăr o ecuație cu două-fațe: oțelul matriță de ștanțare pe care îl alegeți pentru componentele sculei și tabla de metal pe care acele componente se vor modela de milioane de ori. Greșiți oricare parte și vă uitați la uzură prematură, crăpături neașteptate sau opriri de producție care șterg orice ați economisit la scule mai ieftine.

Selecția oțelului pentru scule pentru componentele matriței

Oțelurile matrițelor există pe un spectru care echilibrează trei proprietăți concurente: duritatea (rezistența la uzură), tenacitatea (rezistența la așchiere și fisurare) și prelucrabilitatea (cât de eficient poate fi modelat oțelul în geometria matriței). Nici un singur grad nu le maximizează pe toate trei, așa că alegerea implică întotdeauna compromisuri aliniate la operațiunea dumneavoastră specifică de ștanțare.

Iată cum se strâng cele mai comune note:

• D2 (cu conținut ridicat de-carbon,-crom ridicat)oferă o rezistență excepțională la uzură la 58-62 HRC, făcându-l punctul de referință în industrie pentru matrițe de ștanțare și perforare în serii lungi de producție. Compensația este fragilitatea. Carburele grosiere de crom din turnarea convențională D2 acționează ca concentratoare de tensiuni, astfel încât este predispusă la așchiere la impact puternic.
• A2 (întărire-aerului)oferă o cale de mijloc echilibrată la 57-60 HRC. Mai puțin rezistent la uzură decât D2, dar semnificativ mai dur și stabil dimensional în timpul tratamentului termic. Este foarte potrivit pentru perforații cu profile complicate, unde riscul de fisurare depășește problemele de uzură abrazivă.
• S7 (rezistent-la șocuri)prioritizează rezistența la impact la 54-58 HRC. Atunci când operațiunea dumneavoastră implică sarcini de formare grele sau materiale groase care oferă șocuri repetate sculelor, S7 absoarbe energie fără a se fractura acolo unde oțelurile mai dure s-ar ciobi.
• M2 (oțel-rapid)păstrează duritatea la temperaturi ridicate, făcându-l potrivit pentru matrițe progresive cu-viteză mare, unde încălzirea prin frecare la suprafața poansonului poate tempera oțelurile convenționale de prelucrare la rece-. M2 funcționează la 60-65 HRC cu duritate roșie excelentă.
• Inserții din carbură (carbură de tungsten)se află la capătul extrem al spectrului de uzură, prelungind durata de viață a matriței cu 500-1000% în comparație cu oțelurile tradiționale pentru scule în anumite aplicații. Limitele de fragilitate ale acestora sunt folosite pentru operațiuni cu-impact redus, cum ar fi ștanțarea fină și tragerea superficială, dar pentru producția de volum ultra-reduc drastic frecvența de schimbare a sculei.

Opțiunile moderne precum DC53 merită și ele menționate. Acest oțel îmbunătățit de prelucrare la rece atinge 62-64 HRC, oferind în același timp dublul durității față de D2, făcându-l deosebit de eficient pentru ștanțarea de mare viteză a oțelului inoxidabil, unde D2 convențional tinde să se cibească de-a lungul muchiilor de tăiere.

Ștanțarea diferitelor materiale pentru piese de prelucrat

Materialul piesei de prelucrat care curge prin matrița dumneavoastră schimbă fundamental ceea ce trebuie să reziste sculele. O matriță proiectată pentru oțel moale nu va supraviețui mult timp dacă treceți la oțel inoxidabil fără a ajusta spațiul liber, lubrifierea și, eventual, oțelul pentru scule în sine.

Oțel moale (SPCC, 1008-1010)este cel mai îngăduitor substrat. Distanțe standard de 5-8% grosimea materialului pe latură produc forfecare curată. Întărirea prin muncă este minimă, revenirea elastică este previzibilă și majoritatea oțelurilor pentru scule se ocupă fără probleme.

Oţel inoxidabilmodifică considerabil ecuația. Ștanțarea metalelor pentru oțel inoxidabil necesită un spațiu liber mai strâns al matriței (8-12% pe parte) deoarece materialul de lucru-se întărește rapid în timpul deformării. Fiecare cursă îngreunează efectiv materialul rămas, accelerând uzura abrazivă pe suprafața matriței. Piesele din oțel inoxidabil ștanțate la comandă, în special în aplicațiile de ștanțare a metalelor personalizate 316/316L pentru medii medicale sau marine, necesită oțeluri matrițe cu rezistență superioară la uzură, cum ar fi DC53 sau D2 cu carbură. Acoperirile de suprafață, cum ar fi DLC sau TiCN, devin esențiale pentru a combate tendința de uzură a claselor austenitice.

Aliaje de aluminiuprezintă o altă provocare. Uneltele personalizate de ștanțare din aluminiu trebuie să se adreseze uzurii adezive mai degrabă decât uzurii abrazive. Aluminiul tinde să se usture, ceea ce înseamnă că particulele microscopice se sudează pe suprafața matriței și se acumulează în cursele succesive. Suprafețele matrițelor foarte lustruite (Ra 0,2-0,4 micrometri) combinate cu acoperiri PVD reduc această tendință. Spațiile libere ale matriței sunt mai strânse la 4-6% din grosimea materialului. Spatul elastic este mai mic decât oțelul, dar materialul moale se zgârie ușor, ceea ce face ca finisarea suprafeței cavității matriței să fie esențială pentru piesele cosmetice.

Aliaje de cupru (alama, bronz fosfor)ștampilați curat cu uzură moderată a matriței. Preocuparea principală este menținerea calității suprafeței pe piesa finită, deoarece aliajele de cupru sunt adesea folosite în conectorii vizibili sau contactele electrice unde aspectul contează.

Grosimea materialului agravează aceste efecte. Stocurile mai groase necesită proporțional mai mult tonaj de presă și spațiu liber mai largi. Un semifabricat din inox de 2 mm poate avea nevoie de dublul tonaj față de un semifabricat de 1 mm de aceeași calitate, iar spațiul liber trebuie să fie scalat corespunzător. În aplicațiile personalizate de ștanțare a oțelului care rulează materiale de-calibrul mare-rezistent, matrița vede forțe care se apropie de limitele de compresiune chiar și ale oțelurilor de scule călite.

Potrivirea materialului matriței la volumul de producție

Iată realitatea practică: nu aveți nevoie de o matriță de carbură-inserată pentru 5.000 de părți și nu puteți rula un milion de cicluri pe P20 pre-întărit. Așteptările de volum dictează în mod direct cât de mult ar trebui să investiți în ștanțarea oțelului matrițelor și tratamentele de suprafață.

O matriță prototip în P20 pre-întărit (30-35 HRC) servește un scop complet diferit față de o matriță de producție în D2 introdus cu carbură. Prototipul validează geometria piesei și fezabilitatea procesului. Matrița de producție trebuie să supraviețuiască milioanelor de lovituri în timp ce păstrează toleranța. Ambele sunt alegeri de inginerie legitime pentru contextele lor respective.

Tabelul dezvăluie un model clar: pe măsură ce volumul de producție crește, investiția în materiale de matriță mai dure, mai rezistente-la uzură se recompensează prin mai puține schimbări de scule, mai puține perioade de întreținere și o calitate mai consecventă a pieselor pe întreaga durată. Un program personalizat de ștanțare a metalelor 316L care vizează două milioane de piese anuale justifică inserțiile din carbură la stațiile critice de uzură, în timp ce aceeași geometrie, la 20.000 de piese pe an, funcționează perfect în A2 tratat termic-.

Totuși, selecția materialelor nu există izolat de condițiile procesului. Aceeași matriță D2 care funcționează la rece la temperatura camerei se comportă foarte diferit atunci când este încălzită la temperaturi de formare pentru oțelurile de ultra--rezistență, iar distincția dintre ștanțarea la rece și la cald deschide un set complet separat de considerente de scule.

Ștanțarea la cald și matrițele de ștanțare la rece sunt explicate

Temperatura schimbă totul despre modul în care metalul se comportă sub forța presării. Aceeași foaie care crapă la temperatura camerei poate curge fără probleme în forme complexe atunci când este încălzită, iar un material care pare prea moale la rece poate ieși dintr-o matriță încălzită mai dur decât majoritatea oțelurilor pentru scule. Dacă o matriță de ștanțare funcționează la rece sau la cald nu este doar un detaliu al procesului. Modifică fundamental designul sculelor, rezistența realizabilă a piesei și economia întregii linii de producție.

Fundamentele matriței de ștanțare la rece

Ștanțarea la rece, uneori numită formare la rece, funcționează la temperatura camerei. Este calul de bătaie al producției de ștanțare a oțelului și a tablei, acoperind totul, de la operații simple de ștanțare până la operațiuni de desenare moderat complexe. Infrastructura pentru ștanțare la rece estebine-stabilit în industrie, cu prese de matriță progresive-de obicei cu o capacitate cuprinsă între 630 și 1.250 de tone și prese de transfer care variază de la 800 la 2.500 de tone.

Avantajele sunt simple: timpi de ciclu mai rapizi, unelte mai simple, fără management termic integrat, consum redus de energie și o bază masivă de aprovizionare de furnizori calificați. Pentru majoritatea tablelor cu grosime moderată, ștanțarea la rece oferă cel mai bun echilibru între viteză și cost.

Dar formarea la rece are limite. Materialul care nu este încălzit își păstrează întreaga rezistență la temperatura camerei-pe toată durata cursei de formare, ceea ce limitează cât de sever îl puteți deforma înainte de crăpare. Călirea prin muncă agravează această problemă: fiecare trecere de deformare face ca materialul rămas să fie mai dur și mai puțin ductil. Returul elastic este, de asemenea, mai pronunțat, deoarece componenta elastică a deformării își revine complet la temperatura camerei, trăgând piesele departe de geometria matriței după descărcare. Din aceste motive, ștanțarea la rece funcționează cel mai bine pentru piesele care nu necesită adâncime de formare extremă sau rezistență finală ultra-înaltă.

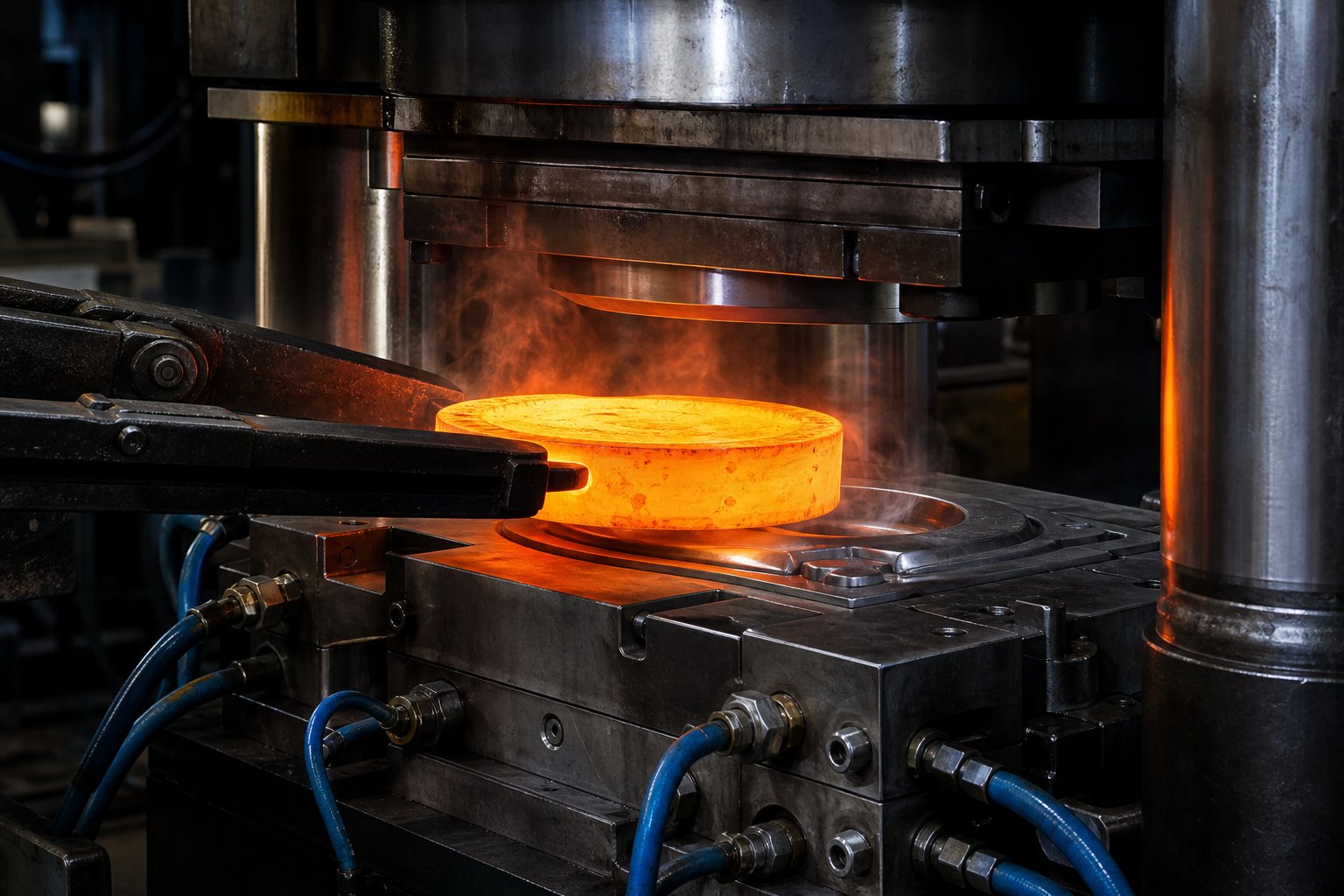

Matrice de ștanțare la cald și aplicațiile lor

Când o piesă trebuie să depășească rezistența la tracțiune de aproximativ 1000 MPa, menținând în același timp geometria complexă, ștanțarea la cald intră în imagine. Procesul funcționează prin încălzirea unui semifabricat, de obicei un oțel cu bor-mangan22MnB5 (PHS1500), la aproximativ 900 de grade pentru austenitizare completă. La această temperatură, oțelul se transformă în austenită și devine foarte formabil. Semifabricatul încălzit este apoi transferat într-o matriță răcită unde este simultan format și stins într-o singură cursă de presă.

Rezultatul este remarcabil. Piesa iese din matriță cu o microstructură complet martensitică, atingând limite de curgere de 950-1.250 MPa și rezistențe la tracțiune între 1.300 și 1.650 MPa. Duritatea aterizează de obicei între 470 și 510 HV. Aceasta este o piesă formată într-o formă complexă, dar mai dură decât multe oțeluri pentru scule odată ce se răcește.

Această formare și călire simultană necesită modele de matriță fundamental diferite de sculele la rece. Matrițele de ștanțare la cald integrează canale de răcire în întreg corpul sculei pentru a extrage căldura la viteze care depășesc viteza critică de răcire de 27 grade/s pentru 22MnB5. Dacă orice parte a piesei se răcește prea încet, nu va atinge structura martensitică vizată și proprietățile mecanice suferă. Pereții laterali verticali prezintă provocări deosebite, deoarece obținerea unui contact consistent între tablă și scule este mai dificilă decât pe fețele de perforare plate, limitând potențial extracția de căldură în acele zone.

Amprenta echipamentului este substanțială. Ștanțarea la cald necesită o presă servo{-de un tonaj mare (aproximativ 1.000 de tone), alimentată de un cuptor cu role-vatră care depășește 30 de metri lungime sau de un cuptor cu mai multe{-camera, cu cerințele energetice care depășesc adesea 2 MW. Tăierea după-formare necesită de obicei tăierea cu laser mai degrabă decât metode mecanice, deoarece piesa întărită rezistă la forfecare convențională.

Gradele mai noi de întărire prin presare împing și mai departe. Oțelurile PHS1800 și PHS2000 oferă rezistențe la tracțiune de până la 1.800-2.000 MPa, permițând o reducere suplimentară a greutății componentelor structurale auto, cum ar fi stâlpii B, armăturile barei de protecție și inelele ușilor.

Țintele de rezistență a materialului peste aproximativ 1000 MPa necesită de obicei ștanțare la cald, în timp ce majoritatea pieselor sub acest prag sunt ștanțate la rece eficient.

Considerații pentru ștanțare și ștanțare

Nu orice matriță de ștanțare formează părți structurale. Există o categorie semnificativă de instrumente personalizate pentru marcare, marcare și texturare a suprafeței, unde scopul nu este de a forma o nouă formă, ci de a imprima detaliile pe o suprafață existentă. Aici este locul în care matrițele de gofrare și de imprimare, împreună cu matrițele de marcare aferente, ocupă propria lor nișă de inginerie.

Unmatriță de gofrarefolosește un set de matrițe masculine și feminine potrivite pentru a împinge materialul în sus, creând caractere în relief sau modele pe fața frontală a piesei de prelucrat. O ștampilă metalică personalizată în relief produce semne permanente, foarte lizibile, care rezistă la degradarea mediului, deoarece nu există cerneală de actualitate care să se estompeze sau să se dezlipească. Ștampilele de gofrare din oțel sunt de încredere în mediile industriale dure, de la platforme petroliere până la fabrici de producție, tocmai pentru că amprentele în relief durează atâta timp cât metalul de bază în sine.

Gravarea funcționează invers: matrița presează designul în jos pe suprafața materialului, creând caracteristici indentate pe fața frontală și amprente în relief pe spate. Piesa gravată în sine servește adesea ca instrument de marcare. Producătorii de anvelope, de exemplu, folosesc ștampile metalice gravate pentru a imprima codurile de identificare în cauciuc în timpul vulcanizării.

Parametrii de proiectare diferă considerabil de matrițele de formare. Adâncimea reliefului pe o ștampilă metalică în relief variază de obicei între 0,3 și 1,5 mm, în funcție de grosimea substratului și de cerințele de lizibilitate. Unghiurile de perete au nevoie de un tiraj adecvat pentru eliberarea curată a amprentei. Rezoluția detaliilor suprafeței depinde de metoda de gravare utilizată pentru a crea fața matriței, cu gravarea CNC care gestionează textul și logo-urile simple, în timp ce EDM cu sârmă sau EDM cu scufundare produce detalii mai fine pentru o ștampilă metalică gravată cu lucrări de artă complexe.

De asemenea, matrițele de marcare diferă de matrițele de formare în ceea ce privește cerințele de încărcare. Acolo unde o matriță de tragere adâncă poate avea nevoie de 500+ tone de forță, o ștampilă de gravare sau ștampile de gravare din metal utilizate pentru marcarea de identificare funcționează de obicei la tonaj mult mai mici, deoarece deplasează volumul minim de material. Prioritatea de inginerie trece de la controlul fluxului de material la maximizarea clarității amprentei, definirea marginilor și consistența în mii de lovituri repetate.

Whether your application involves shaping structural components at extreme temperatures or pressing a logo into aluminum nameplates, the die must be engineered for its specific operating context. And regardless of process temperature or die function, production reality eventually surfaces problems. Understanding why defects occur and how to trace them back to die-related root causes keeps your tooling running and your scrap rates low.

Depanarea defectelor comune de ștanțare și a uzurii matrițelor

Chiar și uneltele bine-proiectate produc probleme în cele din urmă. Magazinele de presă se confruntă cu defecte care variază de la derive dimensională subtilă la eșecul catastrofal al matriței, iar cauza principală nu este întotdeauna evidentă. După cum notează expertul în ștanțare Art HedrickFabricatorul, mii de variabile de proces interacționează în timpul ștanțarii pe metal, iar o soluție la o problemă ar putea implica o combinație de mai mulți factori care lucrează împreună. Dacă știi unde să te uiți mai întâi, economisește ore de ghicituri și împiedică creșterea ratelor de deșeuri.

Afișări incomplete și completări scurte

Scoateți o piesă ștanțată cu matriță de pe presă și observați că geometria nu este complet formată. Caracteristicile sunt puțin adânci, razele nu sunt clare sau flanșele nu s-au înfășurat complet în jurul poansonului. Aceasta este o umplere scurtă și înseamnă că metalul nu a ajuns în toate zonele cavității matriței în timpul cursei.

Calea de diagnosticare începe cu următoarele întrebări:

• Tonajul de presă este suficient?Dacă forța necesară pentru formarea piesei depășește capacitatea disponibilă, berbecul ajunge la fund înainte de a finaliza forma. Materialul mai gros sau mai rezistent decât specificat amplifică această problemă.
• Este degajarea matriței excesivă?Când distanța dintre poanson și matriță este prea mare, materialul curge liber, fără a fi forțat în caracteristicile cavității strânse. Rezultatul este o geometrie moale, nedefinită.
• Este forța suficientă pentru suportul golului?Reținerea insuficientă lasă semifabricatul să alunece prea liber spre interior, lăsând materialul în exces care se adună în loc să se conformeze pereților cavității.
• Grosimea materialului depășește permisiunea de cavitate?Dacă stocul de bobine de intrare se află la capătul superior al benzii de toleranță, este posibil să nu se potrivească fizic într-o cavitate prelucrată pentru grosimea nominală.

Începeți prin a măsura grosimea reală a materialului față de ceea ce a fost proiectat matrița, apoi verificați tonajul presei cu un monitor de încărcare. Numai aceste două verificări rezolvă majoritatea problemelor-de umplere scurtă înainte ca cineva să atingă instrumentul.

Uzură prematură a matrițelor și modele de defecțiune

O matriță care ar trebui să ruleze 500.000 de curse, dar începe să producă piese proaste la 80.000 are o problemă de uzură, iar modelul de uzură vă spune ce nu merge bine. Patru moduri distincte de defecțiune reprezintă cea mai mare parte a degradării premature a sculelor:

Chippingapare ca fragmente mici care se desprind de marginile tăietoare sau vârfurile de perforare. Cauza principală este aproape întotdeauna rezistența insuficientă în raport cu sarcina de impact. Un poanson D2 care rulează la 62 HRC poate ștampila curat oțelul pentru clase ușoare, dar același pumn care lovește material-de mare rezistență se sparge la colțuri, deoarece oțelul nu are capacitatea de absorbție a șocurilor necesară. Trecerea la un grad mai dur, cum ar fi S7 sau DC53, sau reducerea durității cu 1-2 HRC, elimină adesea ciobirea fără a sacrifica durata de viață semnificativă la uzură.

Gallingapare ca o acumulare de material pe fața matriței, unde particulele microscopice ale piesei de prelucrat se sudează pe suprafața sculei sub căldură și presiune.Peter Ulintz de la PMAidentifică uzul ca fiind una dintre problemele{0}}principale legate de matriță din magazinele de presă. Cel mai comun vinovat? Poanson insuficient-pentru-distanță a matriței în colțurile de tragere unde materialul se îngroașă în timpul formării. Înainte de a aplica acoperiri scumpe, verificați dacă spațiul liber pentru colțuri se adaptează la îngroșarea materialului, lustruiți suprafețele matriței pentru a obține un finisaj de calitate al acoperirii-și rezolvați uzura adezivului printr-o selectare și lubrifiere adecvată a oțelului pentru scule.

Uzură abrazivăeste eroziunea treptată a suprafețelor matriței de către particule dure din piesa de prelucrat sau contaminanți din mediul de ștanțare. Se manifestă ca o creștere lentă a înălțimii bavurilor și a unei derivări dimensionale pe mii de curse. Oțelul matrițelor cu duritate mai mare-și acoperirile de suprafață combate uzura abrazivă, dar cea mai eficientă prevenire este asigurarea că metalul pentru ștanțare este curat și fără calcar sau particule încorporate.

Uzura adezivadiferă de uzul în mecanism, dar arată similar. Apare atunci când două suprafețe metalice curate se leagă la punctele de contact asperitate sub presiune ridicată, apoi se rup în timpul mișcării relative. Aluminiul și oțelul inoxidabil sunt deosebit de predispuse. Selectarea corectă a lubrifierii și volumul de aplicare controlat sunt prima apărare, dar, așa cum subliniază Ulintz, lubrifierea ar trebui să abordeze frecarea după ce problemele de degajare și pregătirea suprafeței sunt rezolvate, nu înainte.

Springback și deriva dimensională

Fiecare piesă metalică ștanțată revine după ce presa se retrage. Componenta elastică a materialului se recuperează, trăgând coturile deschise, reducând unghiurile flanșei și deplasând dimensiunile de la geometria matriței. Întrebarea nu este dacă se întâmplă revenirea. Mereu o face. Întrebarea este cât de mult și ce să faci în privința asta.

Mărimea returului elastic depinde de proprietățile materialului și de geometria îndoirii. Materialele cu rezistență la curgere mai mare stochează mai multă energie elastică și se răstoarnă mai departe. Unghiurile de îndoire mai mari (îndoiri mai puțin adânci) se retrag mai mult decât îndoirile strânse, deoarece o proporție mai mare a deformației este mai degrabă elastică decât plastică. Materialele mai subțiri tind, de asemenea, către un retur mai mare, deoarece raportul dintre elastic și plastic crește.

Trei primarestrategii de compensare a morțiiadresa elastică în piese metalice ștanțate:

• Îndoire peste{0}:Matrița îndoaie piesa dincolo de unghiul țintă cu valoarea anticipată a revenirii elastice. Dacă aveți nevoie de 90 de grade și vă așteptați la 2 grade de retur, matrița se formează la 88 de grade. După recuperarea elastică, piesa aterizează la 90.
• Funding/Coining:Aplicarea unei presiuni suplimentare la partea inferioară a cursei induce o deformare plastică localizată la vârful îndoirii. Acest lucru redistribuie energia elastică stocată și reduce semnificativ înapoi, deși necesită un tonaj mai mare de presare și poate lăsa urme de martor.
• Compensarea geometriei matriței:Suprafețele de lucru ale matriței sunt prelucrate cu pante sau arce opuse direcției de înapoiere elastică. După formare și recuperare, piesa se conformează geometriei dorite. Această abordare funcționează bine pentru forme complexe în care îndoirea simplă peste-nu este suficientă, dar necesită o predicție precisă a revenirii prin simulare CAE.

Deviația dimensională de-a lungul unui ciclu de producție, în care piesele treptat din toleranță, semnalează de obicei uzura progresivă a matriței, mai degrabă decât variația înapoi. Pe măsură ce muchiile de tăiere se sting sau se erodează razele de formare, geometria efectivă a matriței se modifică ușor la fiecare mie de curse. Monitorizarea dimensiunilor pieselor la intervale regulate, mai degrabă decât așteptarea unei plângeri ale clienților, prinde o deriva suficient de devreme pentru a programa întreținerea înainte ca deșeurile să se acumuleze.

Următorul tabel de referință conectează defectele obișnuite cu cauzele-relative ale morții și cu acțiunile corective:

Prevenirea defectelor este întotdeauna mai economică decât corectarea defectelor. Dar atunci când problemele apar la mijlocul-execuției, această abordare sistematică, diagnosticând mai întâi modelul de uzură sau defecțiunea formării, apoi urmărindu-l până la starea specifică a matriței responsabilă, vă aduce înapoi la piesele bune mai repede decât ajustările aleatorii. Adevărata abilitate constă în a distinge problemele legate de matriță-de variabilele procesului, cum ar fi variația lotului de material, starea presei sau defectarea lubrifierii, deoarece soluția pentru fiecare pare complet diferită.

Cum să specificați și să găsiți matrițele de ștanțare personalizate

Diagnosticarea defectelor este reactivă. Cu cât jocul este mai bun este prevenirea lor la sursă, iar asta începe cu modul în care vă specificați cerințele de scule și în cine aveți încredere pentru a construi matrița. Un RFQ prost pregătit pierde săptămâni în clarificări-și-întors. Un furnizor prost verificat oferă o unealtă care arată chiar pe bancă, dar eșuează în condițiile de producție. Ambele greșeli costă mai mult decât timpul petrecut pentru a corecta partea din față.

Indiferent dacă sunteți un inginer de scule care specifică primul proiect personalizat de ștanțare a metalelor sau un manager de aprovizionare care compară ofertele de la mai mulți producători de matrițe de ștanțare pentru metal, procesul urmează o secvență previzibilă. Iată cum să navighezi în el fără a lăsa bani sau calitate pe masă.

Ce să includeți în pachetul dvs. RFQ Die

Gândiți-vă la pachetul RFQ ca la foaia de parcurs a designerului matrițelor. Fiecare informație lipsă devine o întrebare care blochează cronologia sau, mai rău, o presupunere care produce instrumentul greșit. Ștampilatorii din metal și constructorii de matrițe raportează în mod constant că documentația incompletă este principalul motiv pentru care proiectele nu respectă termenele limită. Veți economisi săptămâni prin asamblarea unui pachet complet înainte de a contacta furnizorii.

Documentația RFQ-ului dvs. trebuie să includă:

• Model CAD 3Dîn format STEP sau IGES care arată geometria piesei finite cu toate caracteristicile, razele și unghiurile de proiectare definite
• Desen de inginerie 2D cu GD&Tevocarea toleranțelor critice față de toleranțe generale, referințe de referință și simboluri de finisare a suprafeței
• Specificația materialuluiinclusiv calitatea aliajului, starea de temperare și grosimea nominală cu bandă de toleranță (de exemplu, „SUS 304, finisaj 2B, 1,0 mm +/-0,05 mm”)
• Cerințe de certificare a materialelorcum ar fi trasabilitatea certificatului de fabrică, conformitatea RoHS sau standardele de materiale specifice-industriei
• Proiecția anuală a volumuluiși estimarea cantității totale pe durata de viață, deoarece acestea conduc la selecția materialului matriței și amortizarea costurilor
• Prețul țintă al pieseidacă există constrângeri bugetare, furnizorul poate recomanda o arhitectură care îndeplinește obiectivele economice
• Specificații de presădisponibile la locul dvs. de producție: tonaj, dimensiunea patului, înălțimea de închidere, direcția de alimentare și viteza de cursă
• Operații secundareplanificate în aval (placare, sudare, tratament termic) care pot influența alocarea toleranțelor
• Eșantion de piese sau prototipuridacă este disponibil, pentru a comunica potrivirea, funcționarea și contextul de asamblare pe care desenele singure ar putea să nu îl transmită
• Cerințe de calitateinclusiv nivelul PPAP, obiectivele Cpk, preferințele metodei de inspecție și orice certificare din industrie pe care trebuie să le dețină furnizorul

Un pachet complet permite producătorului de ștampile metalice să evalueze fezabilitatea cu acuratețe și să returneze o ofertă care reflectă scopul real, mai degrabă decât ipoteze. De asemenea, vă oferă o bază-la-mere atunci când comparați propunerile de la mai multe servicii personalizate de ștanțare a metalelor.

Evaluarea unui furnizor de matrițe personalizate

Prețul este cel mai ușor număr de comparat. Este, de asemenea, cel mai puțin fiabil predictor al costului total al proiectului. O matriță mai ieftină care necesită trei bucle de corecție, furnizează piese inconsistente sau se uzează la jumătate din numărul de curse estimat costă mult mai mult decât o unealtă proiectată corespunzător de la un furnizor capabil.

Când evaluați o companie de ștanțare personalizată a metalelor pentru dezvoltarea matrițelor, analizați capacitățile care determină de fapt dacă instrumentul dvs. funcționează la prima încercare sau devine o durere de cap de dezvoltare prelungită:

Capacitate-internă de simulare CAE.Furnizorii care execută simulări de formare bazate pe FEA-înainte de tăierea oțelului prind problemele de retur, riscurile de subțiere și erorile de dezvoltare a semifabricatului digital. După cum confirmă datele de referință de la Ming Chiang Precision, magazinele care investesc în simulare reduc timpul de încercare cu 30-50% în comparație cu abordările de încercare-și erori. Dacă un furnizor nu vă poate simula piesa înainte de a construi matrița, plătiți pentru curba lor de învățare în oțel.

Echipamente de prelucrare și capacitate de precizie.Căutați frezare CNC (de preferință pe 5-axe pentru lucrări complexe de cavități), electroeroziune cu sârmă pentru profile de perforare și matriță cu toleranță strânsă-, șlefuire cu jig pentru găuri de precizie și șlefuire a suprafeței pentru planeitate. Întrebați despre toleranța lor standard-pentru ștanțare. Magaziile de matrițe de elită mențin degajări în +/-0,002 mm, verificate de CMM, după cum au menționat surse din industrie care acoperăstandarde de calitate a matriței de ștanțare progresivă.

Capacitate de tratament termic.Indiferent dacă-internă sau printr-un subcontractant calificat, furnizorul are nevoie de procese de întărire controlate adecvate oțelurilor matrițe specificate. Tratamentul termic cu vid previne decarburarea suprafeței componentelor de precizie.

Disponibilitatea presei de probă.Un furnizor cu o presă de testare-internă poate valida matrița în condiții controlate înainte de expediere. Acest lucru elimină incertitudinea testării echipamentelor dumneavoastră de producție pentru prima dată și accelerează ciclul de aprobare a probei.

Inspecție și raportare CMM.Solicitați mostre de rapoarte de inspecție din proiectele anterioare. Un producător personalizat de ștanțare a metalelor care furnizează date dimensionale cu rapoarte CMM la care face referire GD&T-demonstrează atât echipamentul, cât și disciplina pentru a-și verifica munca.

Disponibilitatea de a repeta.Rareori o matriță produce piese perfecte la prima mișcare de probă. Căutați furnizori care construiesc bucle de corecție în cronologia lor standard, mai degrabă decât să trateze ajustările ca o modificare a domeniului de aplicare.

De la studiul de fezabilitate la aprobarea producției

Un angajament tipic de dezvoltare a matrițelor personalizate urmează o cronologie structurată. Înțelegerea fazelor vă ajută să planificați alocarea resurselor, să aliniați programele interne și să evitați surpriza de a descoperi la jumătatea-proiectului că a fost ratat un punct de decizie critic.

Progresia standard arată astfel:

1. Analiza fezabilității (1-2 săptămâni):Furnizorul vă evaluează cerințele privind geometria piesei, materialul și volumul în raport cu capacitățile lor. Ei identifică provocările potențiale de formare, recomandă arhitectura matrițelor (progresiv, transfer, compus) și semnalează orice proiect-pentru-preocupări de fabricație.
2. Proiectarea matrițelor și simularea (2-4 săptămâni):Inginerii de scule dezvoltă aspectul benzilor sau secvența de transfer, selectează materialele matriței și execută simulări CAE pentru a optimiza forma semifabricată, trage margele și etapele de formare. Examinați și aprobați proiectul înainte de începerea producției.
3. Fabricarea matrițelor (4-8 săptămâni):Prelucrare CNC, electroerozare cu sârmă, tratament termic, șlefuire de finisare și asamblare a componentelor. Durata depinde de complexitatea matriței, numărul de stații și capacitatea furnizorului.
4. Teste și prelevare de probe (1-2 săptămâni):Matrița rulează pe o presă de încercare cu material de producție-spec. Mostrele-primate sunt măsurate în funcție de cerințele de imprimare.
5. Buclele de inspecție și corecție a probei (1-3 săptămâni):Rezultatele dimensionale sunt revizuite în funcție de toleranțe. Corecțiile, fie că se ajustează profilele de perforare, fie că se modifică degajările sau stațiile de reglare, sunt făcute și verificate cu probe suplimentare.
6. Închidere{0}}producție:Odată ce probele îndeplinesc toate cerințele dimensionale, vizuale și funcționale, matrița este aprobată pentru lansarea în producție. Documentația PPAP este compilată dacă este necesar.

Timpul total scurs de la lansarea proiectului până la uneltele gata de producție-se încadrează de obicei între 10 și 20 de săptămâni pentru o matriță progresivă moderat complexă. Instrumentul cu o singură stație comprimă acest lucru în mod considerabil. Motoarele de transfer cu mai multe-stații pentru componentele auto mari se pot extinde peste 20 de săptămâni.

Cele mai mari economii de timp provin din colaborarea cu furnizori care oferă capacități{0}}-de la capăt la capăt, care acoperă simularea CAE prin prelucrare, execuții de probă și inspecție sub un singur acoperiș. Când simularea, producția și validarea au loc în aceeași unitate, căderile de coordonare și ciclurile de corecție se comprimă deoarece inginerul care a proiectat matrița stă lângă presa atunci când aceasta rulează pentru prima dată.

Pentru producători, manageri de aprovizionare și ingineri de scule care caută acest tip de flux de lucru integrat,Soluțiile de matriță de ștanțare YICHENoferă un exemplu de furnizor structurat pentru a sprijini ciclul complet de dezvoltare, de la evaluarea fezabilității până la aprobarea producției. Modelul lor consolidează ceea ce altfel ar necesita coordonare între case de proiectare, ateliere de mașini și laboratoare de inspecție separate într-un singur punct de responsabilitate pentru dezvoltarea matrițelor de ștanțare a metalului personalizate gata de RFQ-.

Indiferent de furnizorul pe care îl alegeți, criteriile de evaluare rămân aceleași: capacitatea de simulare, precizia de prelucrare, infrastructura de încercare și adâncimea de inginerie de iterare până când instrumentul livrează piese care se potrivesc tipăririi dvs. Matricele de ștanțare metalice de vânzare sunt la fel de valoroase ca și cunoștințele de proces din spatele lor. Un citat fără capacitatea demonstrată în spatele lui este doar un număr pe o pagină.

Cu strategia de aprovizionare și așteptările furnizorilor definite, întrebarea care rămâne este unde sunt implementate efectiv aceste instrumente. Răspunsul se întinde pe aproape fiecare sector care consumă componente metalice de precizie, iar fiecare industrie aduce propriul set de cerințe pentru matrițe, așteptări de volum și standarde de calitate.

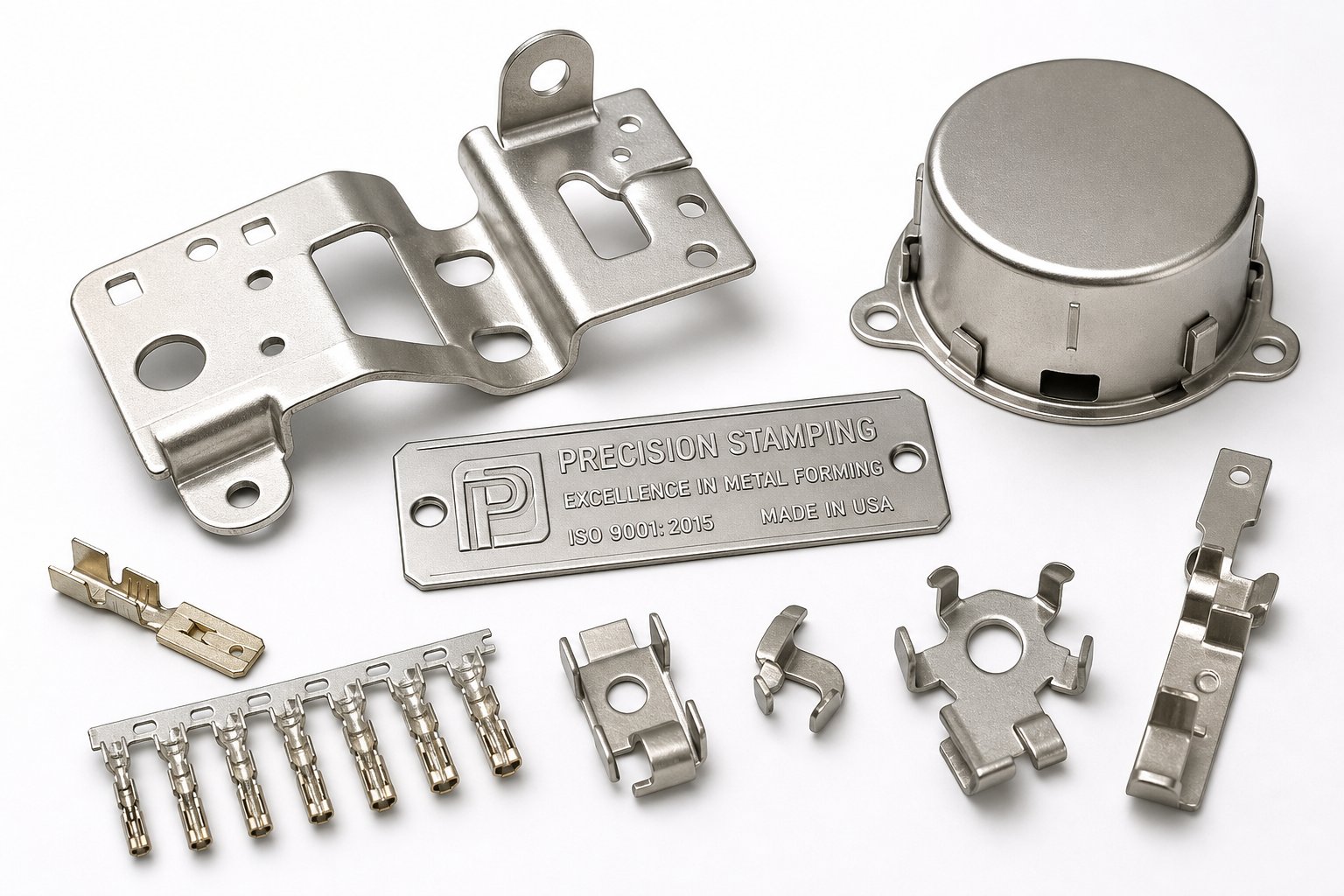

Aplicații ale matrițelor de ștanțare personalizate în diverse industrii

Matrițele de ștanțare personalizate apar oriunde trebuie produse piese metalice la volum cu precizie repetabilă. Dar cerințele de scule diferă dramatic în funcție de industrie. O matriță progresivă care rulează suporturi de automobile la 1.200 de curse pe minut nu arată deloc ca o matriță de marcare care presează o siglă de ștampilă metalică personalizată pe plăcuțele de identificare din aluminiu. Înțelegerea unde se potrivește aplicația dvs. vă ajută să calibrați așteptările cu privire la complexitatea matriței, cerințele materialelor și economia producției înainte ca prima ofertă să ajungă pe birou.

Aplicații pentru automobile și transport

Automobile rămâne cel mai mare consumator de ștampile metalice personalizate și componente ștanțate. Volumul mare, adesea milioane de piese identice pe platformă, justifică cele mai sofisticate arhitecturi ale matrițelor și oțelurile de scule de cea mai bună calitate disponibile.

Typical applications include structural brackets that mount suspension components or support wiring harnesses, heat shields protecting exhaust-adjacent assemblies from thermal damage, electrical connectors and terminals for increasingly complex vehicle electronics, and body panel reinforcements that add crash performance without visible weight. Each of these demands a different die approach. Industry sources note that automotive stamping emphasizes high-volume production, tight tolerances, and strict compliance with safety standards like IATF 16949 quality management requirements.

Matrițele progresive domină aici deoarece viteza ciclului contează. Un terminal de conector care rulează la două milioane de unități anual are nevoie de o unealtă progresivă cu mai multe-stații care decupează, modelează și decupează într-un flux continuu de bandă. Componentele structurale mai mari care nu pot fi alimentate cu bandă-mută pentru a transfera configurațiile matrițelor. În ambele cazuri, așteptările de viață a matriței se ridică la milioane de curse, împingând selecția oțelului pentru scule către D2 sau DC53 cu carbură-inserată în stațiile critice de uzură.

Electronice și produse de larg consum

Producția de electronice impune cerințe diferite pentru ștampile metalice personalizate. Acolo unde autovehiculele acordă prioritate rezistenței structurale și volumului, electronica valorează precizia dimensională, calitatea suprafeței și capacitatea de a forma caracteristici incredibil de mici fără distorsiuni.

Componentele electronice ștampilate obișnuite includ terminale de conector pentru smartphone-uri și hardware de calcul, cutii de ecranare RF care izolează circuitele sensibile de interferența electromagnetică, contactele bateriei pentru dispozitive portabile și cadrele de plumb pentru pachetele de semiconductori. Ștanțarea de precizie a metalelor pentru electronice funcționează în mod obișnuit cu o toleranță de microni, iar fiecare piesă ștanțată trebuie să oglindească ultima din ciclurile de producție care ajung la milioane de componente.

Selecția materialelor se îndreaptă către aliaje de cupru, bronz fosforic și cupru beriliu pentru conductivitatea electrică și proprietățile arcului. Designul matriței trebuie să țină cont de calibrele subțiri tipice în electronică, adesea 0,1-0,5 mm, unde chiar și erorile minore de degajare produc bavuri inacceptabile care compromit asamblarea sau performanța electrică. Finisajul suprafeței de pe cavitatea matriței se transferă direct pe partea ștanțată, făcând sculele lustruite esențiale pentru componentele vizibile ale produselor de larg consum, unde standardele cosmetice nu sunt negociabile.

Marcare industrială și personalizată a pieselor

Dincolo de formarea pieselor structurale sau funcționale, o categorie semnificativă de ștampile metalice servește scopurilor de identificare și branding. Ștanțarea logo-ului pe produse metalice, aplicarea numerelor de serie pentru trasabilitate și crearea mărcilor permanente de identificare a pieselor se bazează pe inginerie personalizată a matrițelor, deși prioritățile de proiectare diferă de operațiunile de formare.

O ștampilă cu logo metalic utilizată pentru identificarea mărcii pe bunurile fabricate trebuie să producă amprente curate, lizibile, lovitura după lovitură. CaDevore Engraving explică, spre deosebire de etichete sau semne pictate, o amprentă ștanțată devine parte a materialului în sine, supraviețuind abraziunii, umezelii, manipulării și expunerii în aer liber fără a se estompa. Această permanență face ca identificarea-ștampilată să fie metoda preferată pentru marcarea numărului de serie, urmărirea loturilor, marcajele de inspecție și marcarea companiei în mediile de producție.

Proiectarea unei ștampile metalice cu logo personalizat implică considerații diferite de formarea matrițelor. Duritatea substratului determină cât de multă forță are nevoie matrița pentru a oferi o amprentă lizibilă. Adâncimea caracterelor, spațierea și aspectul feței influențează lizibilitatea. Un logo din metal ștanțat pe oțel întărit necesită o geometrie diferită a sculei decât cea presată în aluminiu moale. Chiar și aplicațiile de marcare beneficiază de potrivirea designului ștampilei cu materialul specific și mediul de producție, mai degrabă decât să se bazeze pe instrumente generice de la raft.

Pentru a vă ajuta să calibrați unde se încadrează proiectul dvs., iată o defalcare a complexității pe categorii tipice de aplicații:

• Golire simplă:Piese plate, șaibe, lame, garnituri, console simple cu formare minimă
• Formare moderată:Suporturi cu coturi, cleme, contacte cu arc, carcase trase-la mică adâncime, scuturi termice
• Ambulare profundă complexă:Cupe cilindrice, componente structurale auto, carcase formate în mai multe-etape, conectori-adânci
• Marcare de precizie:Aplicații personalizate de logo pentru ștampile metalice, matrițe cu numere de serie, ștampile de branding, instrumente de marcare de identificare pentru conformitatea cu trasabilitatea

Fiecare nivel de complexitate are așteptări diferite pentru arhitectura matriței, calitatea oțelului pentru scule, durata de viață așteptată a matriței și buget. Blankingul simplu poate rula pe scule A2 cu simulare minimă. Ambutisarea profundă complexă necesită matrițe progresive sau de transfer cu etape complete de formare validate CAE-și inserții de uzură din carbură.

Pentru producătorii care explorează fezabilitatea în oricare dintre aceste categorii de aplicații,Soluțiile de matriță de ștanțare YICHENoferiți o resursă pentru evaluarea dezvoltării matrițelor personalizate, în special pentru producția de piese metalice care necesită simulare-unelte validate care creează o punte între conceptul inițial și performanța pregătită de producție-. Fluxul lor de lucru integrat sprijină proiecte, de la componente pentru automobile de-volum mare până la piese electronice-formate cu precizie, în care precizia sculelor determină în mod direct calitatea-produsului final.

Oriunde aplicația dvs. se află pe acest spectru, principiul de bază rămâne consecvent: matrița trebuie proiectată pentru combinația specifică de geometrie a piesei, comportamentul materialului, volumul de producție și standardul de calitate cerut de proiectul dvs. Instrumentele generice vă oferă rezultate generice. Ștampilele metalice personalizate-construite special, fie că formează suporturi structurale sau presează mărci de identificare, oferă precizia și repetabilitatea care justifică investiția în inginerie pe toată durata de viață a producției.

Întrebări frecvente despre matrițele de ștanțare personalizate

1. Cât timp durează fabricarea unei matrițe de ștanțare personalizate?

Timpul de livrare pentru o matriță de ștanțare personalizată variază de obicei între 10 și 20 de săptămâni, în funcție de complexitate. Sculele cu o singură etapă cu geometrie simplă pot fi gata în 6-8 săptămâni, în timp ce matrițele progresive sau de transfer cu mai multe-stații pentru piese auto complexe se pot extinde peste 20 de săptămâni. Cronologia include proiectare și simulare CAE (2-4 săptămâni), prelucrare CNC și tratament termic (4-8 săptămâni) și execuții de probă cu bucle de corecție (2-5 săptămâni). Lucrul cu un furnizor integrat precum YICHEN (https://www.yichen-group.com/stamping-die/) care se ocupă de simulare, prelucrare și testare sub un singur acoperiș poate comprima aceste intervale de timp eliminând întârzierile de coordonare între furnizori separați.

2. Care este diferența dintre matrițele progresive și matrițele de transfer?

Matricele progresive mențin piesa de prelucrat conectată la o bandă de metal care avansează prin mai multe stații cu fiecare cursă de presare, făcându-le ideale pentru piese de volum mic până la mediu{0}}mare (100,000+ unități). Matrițele de transfer separă semifabricatul de bandă la prima stație, apoi prindere mecanice îl mută între stații independente. Motoarele de transfer se ocupă de piese mai mari, trage mai adânci și geometrii pe care alimentarea cu benzi nu le poate accepta. Matrițele progresive oferă timpi de ciclu mai rapizi și costuri pe-piesă mai mici la volum, în timp ce matrițele de transfer oferă mai multă flexibilitate pentru forme complexe tri-dimensionale și economisesc material prin eliminarea țesăturii de legătură dintre piese.

3. Cât costă o matriță de ștanțare personalizată?

Costurile matriței de ștanțare personalizate variază foarte mult în funcție de complexitate, dimensiune și tip de matriță. Matricele cu o singură etapă pentru operațiuni simple de golire pot costa câteva mii de dolari, în timp ce matrițele progresive complexe cu mai multe-stații pot varia de la 50.000 USD la peste 200.000 USD. Factorii cheie de cost includ arhitectura matriței (progresiv vs. compus vs. transfer), cerințele de calitate și duritate a oțelului pentru scule, numărul de stații sau operațiuni, toleranțe ale pieselor și dacă simularea CAE este inclusă. Deși investiția inițială în scule este semnificativă, costul pe{10}}piesă la volume de producție de 100,000+ face ca matrițele personalizate să fie una dintre cele mai economice metode de producție pentru piese metalice de precizie.

4. Ce oțel de scule este cel mai bun pentru matrițele de ștanțare?

Cel mai bun oțel pentru scule depinde de materialul piesei de prelucrat și de volumul de producție. D2 (58-62 HRC) este standardul industrial pentru-ocupare și perforare cu volum mare, cu rezistență excelentă la uzură. A2 (57-60 HRC) oferă o rezistență mai bună pentru profile complexe de perforare. S7 (54-58 HRC) suportă încărcăturile puternice de impact fără așchiere. DC53 (62-64 HRC) oferă o rezistență de două ori mai mare decât D2, făcându-l ideal pentru ștanțarea oțelului inoxidabil la viteză mare. Pentru rulajele cu volum foarte mare care depășesc 2 milioane de curse, inserțiile din carbură prelungesc durata de viață a matriței cu 500-1000% în comparație cu oțelurile convenționale. P20 pre-întărit se potrivește cu validarea prototipului sau pe termen scurt la un cost mult mai mic.

5. Cum preveniți defectele obișnuite de ștanțare, cum ar fi revenirea elastică și uzura?

Returul elastic este abordat prin strategii de compensare a matriței: peste-îndoirea peste unghiul țintă cu cantitatea de recuperare estimată, atingerea fundului sau baterea pentru a induce deformarea plastică la vârful îndoirii sau prelucrarea compensației inverse în suprafețele matriței validate prin simularea CAE. Prevenirea uzului începe cu verificarea faptului că spațiul de perforare-la-matriță găzduiește îngroșarea materialului în colțurile de tragere, apoi lustruirea suprafețelor matriței pentru a reduce punctele de aderență și aplicarea de acoperiri PVD precum TiN sau DLC. Pentru aluminiu și oțel inoxidabil, care sunt cele mai predispuse-la uzură, selecția adecvată a lubrifierii și volumul de aplicare controlat completează aceste soluții mecanice.
