Ce înseamnă de fapt ștanțarea grea a matrițelor progresive

Majoritatea inginerilor știu ce este o matriță progresivă: o unealtă cu mai multe-stații care efectuează operații secvențiale pe o bandă de metal pe măsură ce avansează prin presă, producând o piesă finită cu fiecare cursă. Ștanțarea cu matriță progresivă standard manipulează de obicei materialul cu calibre mai subțiri, rulând la viteze mari cu forțe de presare relativ moderate. Ștanțarea grea, pe de altă parte, se referă la formarea metalului gros-sub un tonaj substanțial, adesea realizată cu matrițe cu o singură-lovitură sau configurații de transfer. Ștanțarea grea a matriței progresive se află la intersecția ambelor lumi, iar acea intersecție necesită propriul său manual de inginerie.

Definirea ștanțare grea a matrițelor progresive

Ștanțarea grea cu matriță progresivă este un proces de formare a metalelor în care materialul de grosime-calibrat este alimentat printr-o matriță progresivă cu mai multe-stații, sub un tonaj mare, combinând eficiența secvențială a ștanțarii progresive cu cerințele de forță și durabilitatea sculelor de lucru cu ecartament greu-.

Acest lucru nu înseamnă pur și simplu rularea unei matrițe progresive standard puțin mai lent cu un material mai gros. Procesul necesită scule ranforsate, prese de-capacitate mai mare, manipulare specializată a benzilor și o abordare fundamental diferită a secvenței stațiilor. Fiecare decizie de proiectare, de la dimensionarea pilotului la mecanica de ridicare a benzii, se schimbă atunci când grosimea materialului trece în teritoriu greu.

Cum diferă de lucrul standard cu matrițe progresive

În convenționalmatritare progresiva a metalului, inginerii proiectează pentru viteză. Materialul subțire permite distanțe strânse între stații, viteze mari de cursă și calcule de forță relativ simple. Ștampilarea grea răstoarnă acele priorități. Rigiditatea benzii modifică modul în care se comportă materialul între stații. Forțele de tăiere se înmulțesc. Springback devine o problemă complexă, mai degrabă decât o corecție per-stație. Matrița în sine trebuie să reziste la sarcini dramatic mai mari la fiecare stație simultan, cursă după cursă.

Comparați acest lucru cu ștanțarea grea efectuată prin matriță de transfer sau metode cu o singură{0}}lovitură. Matrițele de transfer separă devreme piesa de bandă, mișcând mecanic semifabricatele între stații. Morrile cu o singură-lovitură efectuează o operație pe lovitură. Ambele manipulează bine materialul gros, dar niciunul nu oferă eficiența continuă, alimentată cu bandă-pe care o oferă ștanțarea progresivă la volum.

De ce este importantă această distincție pentru inginerii de producție

Când vă aprovizionați cu piese ștanțate din oțel gros sau aluminiu, metoda pe care o alegeți vă remodelează întreaga structură a costurilor. Ștanțarea progresivă a matriței oferă costuri pe-piesă mai mici la volume mari, deoarece elimină manipularea pieselor între operațiuni. Dar aplicarea acestei metodologii la stocul de gros-gabarit fără a înțelege diferențele de inginerie duce la prese subdimensionate, defecțiuni premature ale matriței și opriri ale producției care șterg orice avantaj de cost.

Distincția contează deoarece pragul dintre munca standard și grea progresivă este locul în care investițiile în scule urcă, selecția presei devine critică și comportamentul materialului încetează să fie iertător.

Pragurile de grosime a materialului și selecția aliajului

Cuvântul „greu” este folosit în mod liber în magazinele de ștanțare. Unii furnizori numesc orice lucru cu ecartament peste 14-, în timp ce alții își rezervă termenul pentru lucrul cu grosimea plăcii. Ambiguitatea cauzează probleme reale de achiziție, deoarece costurile cu scule, cerințele de presă și riscurile de proces se modifică toate la anumite intervale de grosime. Înțelegerea unde se termină ștanțarea standard progresivă a metalului și unde începe lucrările grele progresive îi ajută pe ingineri să specifice echipamentul potrivit încă de la început.

Intervalele de grosime care definesc ștanțarea progresivă grea

Ștanțarea progresivă standard prelucrează de obicei material de la aproximativ 0,2 mm până la aproximativ 3 mm (0,008" până la 0,118"). În acest interval, alimentarea cu benzi este simplă, forțele de tăiere rămân gestionabile și rate mari de cursă sunt realizabile. Tranziția către teritoriul cu ecartament greu începe în general la aproximativ 3 mm și se extinde până la aproximativ 16 mm (0,625"), unde presele specializate și matrițele armate devin obligatorii.

Aceasta nu este o linie dură trasată într-un document standard. Pragul practic depinde de aliajul specific, geometria piesei și numărul de stații de matriță. O bandă de oțel moale de 3 mm poate rula într-o configurație progresivă standard fără probleme, dar oțelul inoxidabil de 3 mm cu stații complexe de formare se va comporta ca o muncă grea datorită forțelor mai mari implicate. Denumirea „grea” se referă cu adevărat la momentul în care comportamentul procesului se schimbă suficient de mult încât regulile standard de scule și dimensionarea presei să nu se mai aplice.

Selectarea materialului pentru operațiuni progresive cu calibre grele-

Mai multe familii de aliaje domină materialele de ștanțare progresivă în intervalul de-galibrul greu. Ștanțarea progresivă din oțel carbon laminat la cald reprezintă cea mai mare parte deoarece suporturile structurale, componentele șasiului și hardware-ul de distribuție a energiei necesită atât grosime, cât și volum. Ștanțarea progresivă din oțel inoxidabil servește aplicațiilor în care rezistența la coroziune îndeplinește cerințele de încărcare structurală, frecvente în echipamentele de prelucrare a alimentelor și hardware-ul maritim. Ștanțarea progresivă din aluminiu îndeplinește roluri în care reducerea greutății contează, dar grosimea este încă necesară pentru rigiditate, în special în transport și carcase electrice.

Cum influențează proprietățile aliajului fezabilitatea procesului

Imaginați-vă că împingeți o bandă de oțel HSLA de 6 mm prin douăsprezece stații de formare. Fiecare stație experimentează forțe mult peste ceea ce le-ar cere aceeași geometrie în oțelul moale, deoarece rezistența la tracțiune și punctul de curgere cresc odată cu conținutul de aliaj. Trei proprietăți ale materialului controlează fezabilitatea pe măsură ce grosimea crește:

• Rezistență la tracțiunescalează direct forțele de tăiere și străpungere. O bandă inoxidabilă de 6 mm poate solicita de două până la trei ori mai mult tonaj decât o bandă echivalentă de oțel carbon.
• Ductilitatedetermină cât de departe poate fi format materialul înainte de fisurare. Ductilitatea mai scăzută în aliajele mai groase-de înaltă rezistență limitează unghiurile de îndoire realizabile pe stație.
• Rata de întărire-la lucruafectează acumularea de forță cumulată. Oțelurile inoxidabile austenitice se întăresc rapid în timpul formării, ceea ce înseamnă că fiecare stație succesivă întâlnește material din ce în ce mai rigid.

Aceste proprietăți se compun în operațiuni progresive, deoarece banda trece prin fiecare stație în secvență. Ștanțarea progresivă a oțelului la ecartament mari necesită inginerii să calculeze forțele nu doar pe stație, ci cumulativ pe întreaga matriță. Toleranțe de ștanțare a metalelor de înaltă precizie, care sunt de rutină la 1 mm, devin provocări de inginerie la 6 mm, unde recuperarea elastică și dilatarea termică cresc proporțional.

Interacțiunea dintre selecția aliajului și grosime creează o anvelopă de forță care definește ceea ce presa și matrița trebuie să se ocupe simultan, un calcul în care subestimarea oricărei variabile poate duce la defectarea prematură a sculei sau la suprasarcină totală a presei.

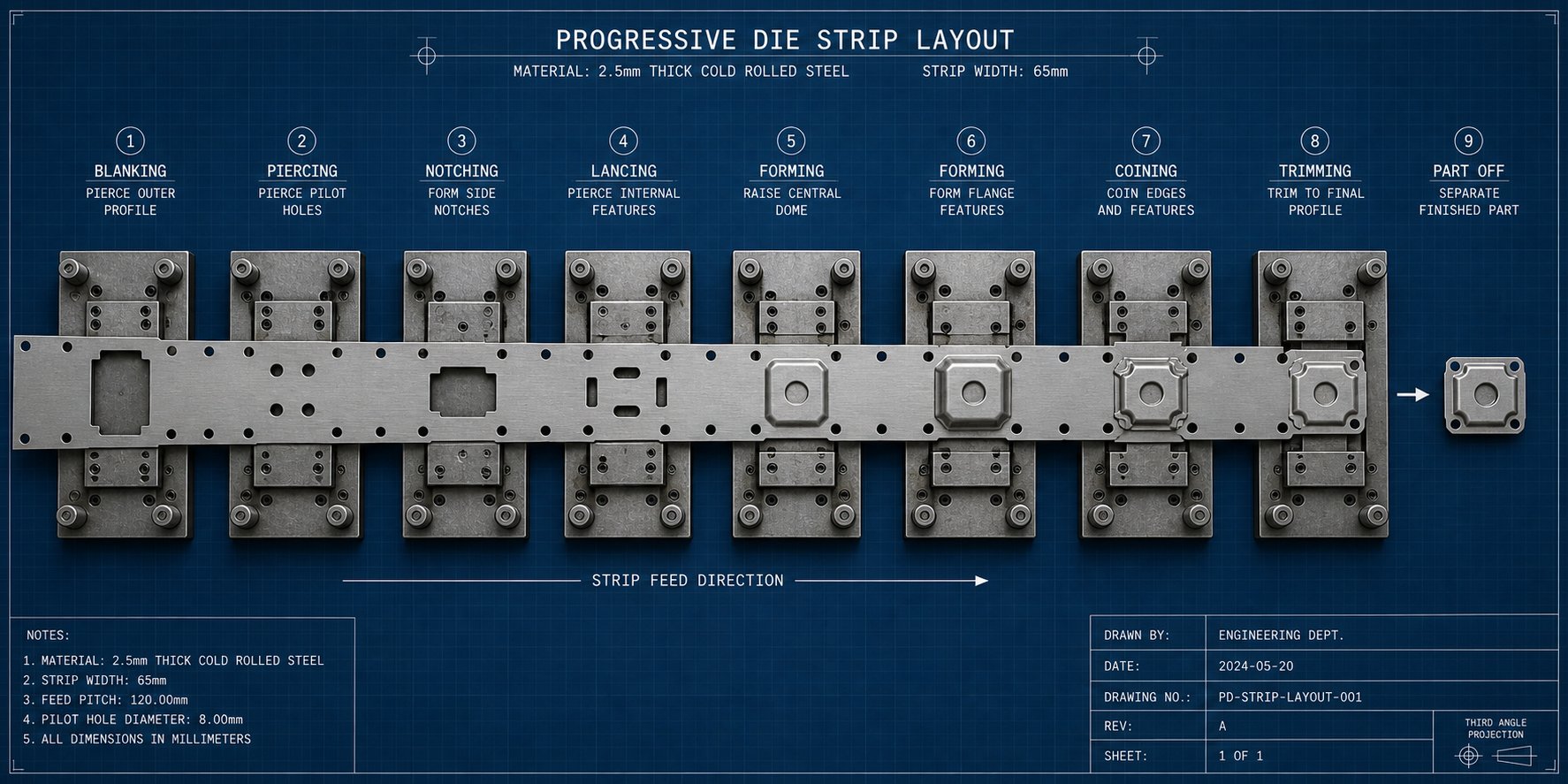

Design de aspect al benzilor pentru operațiuni progresive cu ecartament greu-

Plicurile de forță și proprietățile materialelor vă spun la ce trebuie să reziste matrița. Aspectul benzii vă spune modul în care operațiunile sunt secvențiate pentru a menține aceste forțe gestionabile în timp ce se produc piese precise. În designul matrițelor de ștanțare progresivă, aspectul benzii este planul pentru orice: ce operațiuni au loc la ce stații, cum sunt îndepărtate deșeurile și cum banda se deplasează în mod fiabil de la o stație la alta. Când stocul de gros-gabar intră în ecuație, aproape fiecare decizie de aspect se schimbă.

Distanța dintre stații și stabilitatea benzilor în stoc gros

Matricele progresive de ecartament subțire-poate împacheta stațiile apropiate. Materialul este ușor, suficient de flexibil pentru a se adapta la distanțe strânse de pas și ușor de controlat în timpul hrănirii. Materialul gros schimbă această dinamică. Benzile mai grele rezistă la îndoirea între stații, iar poansonele de scule necesare pentru operațiunile de tăiere și formare sunt mai mari din punct de vedere fizic, solicitând mai mult spațiu imobiliar în matriță.

Spația dintre stații în sculele grele cu matriță progresivă crește de obicei din mai multe motive:

• Componente de tăiere și formare mai mariau nevoie de plăci de suport mai puternice și zone de montare mai largi.
• Stații inactivdevin necesare pentru a găzdui secțiuni de scule supradimensionate fără a slăbi structurile matrițelor adiacente.
• Deversarea resturinecesită mai mult spațiu sub matriță, deoarece ștanțarea grea produce melci care nu vor cădea liber prin deschiderile strânse.
• Expansiunea termicăîn bandă crește odată cu grosimea, astfel încât distanța trebuie să țină cont de deviația cumulativă a pasului între matrițele lungi.

Stabilitatea benzii, în mod paradoxal, se îmbunătățește în anumite privințe odată cu grosimea. O bandă de oțel de 6 mm nu se va curba între stații așa cum ar face o bandă de 0,5 mm. În mod obișnuit, nu veți avea nevoie de nervuri de întărire sau margele în banda de transport. Dar această rigiditate vine cu un compromis: banda rezistă ridicării și repoziționării. Ridicatoarele de matriță de ștanțare trebuie să genereze mult mai multă forță pentru a ridica materialul greu de pe suprafața matriței între curse, iar designul lor trece de la simple știfturi cu arc-încărcate la sisteme robuste de cilindri hidraulici sau de azot-, capabile să ridice sute de kilograme de material în mod fiabil pe mii de cicluri.

Dimensionarea pilotului și managementul melcilor pentru ecartament greu

Piloții corectează erorile de alimentare prin interacțiunea cu găurile pre-perforate în bandă chiar înainte ca fiecare stație să își efectueze operațiunea. În lucrările progresive cu ecartament greu-, dimensionarea pilotului urmează reguli diferite decât aplicațiile cu material-subțire. Therelația dintre diametrul găurii pilot și diametrul poansonului pilotdevine mai critic deoarece materialul mai gros generează forțe laterale mai mari asupra pilotului în timpul angajării.

Inginerii care lucrează cu stocuri grele se confruntă cu un act de echilibru. Poansonele pilot au nevoie de un diametru suficient pentru a rezista la sarcinile laterale impuse de o bandă rigidă și grea care este trasă în aliniere. Prea mic, iar pilotul deviază sau se rupe. O potrivire prea strânsă între pilot și gaură, iar materialul este târât sau deformat în timpul avansării benzii. Piloții indirecti, în care o gaură dedicată este perforată în zonele reziduale, special pentru poziționare, sunt în general preferați în procesul de ștanțare progresivă a matrițelor cu ecartament greu-, deoarece le permit inginerilor să aleagă dimensiunile pilot optime, independent de geometria produsului.

Managementul melcilor prezintă propriul set de provocări. Uneltele de perforare din metal care funcționează pe material gros produc melci grei și rigidi, care nu cad pur și simplu sub gravitație, așa cum fac melcii cu ecartament subțire-. Acești melci se pot bloca în deschiderile matriței, se pot întoarce în fața matriței sau se pot stivui în găurile de degajare. Inginerii compensează prin creșterea unghiurilor conice de deschidere a matriței, adăugând mecanisme pozitive de evacuare a melcului și proiectând jgheaburi pentru deșeuri cu unghiuri mai abrupte și secțiuni transversale-mai mari. Un singur melc reținut într-o matriță progresivă grea poate provoca daune catastrofale stațiilor ulterioare din aceeași cursă.

Compensarea pentru Springback în mai multe stații

Springback este o recuperare elastică după ce sarcina de formare se eliberează. Fiecare îndoire se întoarce într-o anumită cantitate. Într-un singur zar-stație, compensezi o dată și mergi mai departe. Într-o matriță progresivă care prelucrează material de gros-gabarit, elasticitatea se compune peste stații, deoarece fiecare operație de formare modifică starea de tensiune a metalului care trebuie să treacă prin stațiile din aval.

Metoda primară de compensare esteîndoirea excesivă, unde matrița îndoaie materialul puțin peste unghiul țintă, astfel încât recuperarea elastică îl readuce la specificație. Pentru stocurile grele, unghiurile de supraîndoire cresc deoarece materialul mai gros stochează mai multă energie elastică. Dar într-un aspect progresiv, supraîndoirea la o stație poate modifica modul în care banda se află la următoarea stație, afectând angajarea pilotului și precizia poziției.

Designerii abordează acest efect de combinare prin mai multe strategii:

• Valori de compensare specifice stației{0}calculat pe baza stării de solicitare cumulativă, nu doar a îndoirii individuale.
• Stații de reactivare dedicatecare re-formează caracteristicile îndoite anterior la dimensiunea finală după finalizarea operațiunilor adiacente.
• Supraplecare progresivădistribuite pe mai multe stații, mai degrabă decât aplicate într-o singură lovitură agresivă.
• În-detecțiela stațiile critice de formare pentru a verifica unghiurile și deplasarea steagului înainte ca operațiunile din aval să se blocheze într-o stare în afara-de-spec.

Mecanica de progresie a benzilor leagă toate aceste preocupări împreună. Materialul greu afectează înălțimea de ridicare a benzii, care determină cât de mult spațiu există pentru ca banda să avanseze dincolo de caracteristicile de formare. Afectează acuratețea progresiei, deoarece o bandă rigidă este mai greu de repoziționat cu precizie. Și afectează adâncimea de angajare a pilotului, deoarece banda trebuie să se așeze complet pe piloți înainte de aplicarea sarcinilor de formare. Fiecare variabilă se conectează înapoi la aspectul benzii, făcându-l cel mai important document de inginerie în orice proces de ștanțare progresivă a matriței de ecartament greu-.

Odată cu aspectul benzii care definește modul în care operațiunile se succed și interacționează, următoarea întrebare critică devine cuantificarea exactă cât de multă forță exercită toate acele operațiuni simultane asupra presei și ce se întâmplă atunci când acel calcul este scurt.

Calcule de forță și planificare tonaj pentru ștanțare grea

Fiecare stație dintr-o matriță progresivă funcționează simultan. Când berbecul de presă coboară, acesta nu încarcă politicos câte o stație la un moment dat. Împinge fiecare poanson, fiecare unealtă de formare și fiecare dispozitiv de decuplare în bandă deodată. În lucrul standard cu ecartament-subțire, sarcina cumulativă între stații se menține bine în limitele capacităților obișnuite ale presei. În operațiunile progresive cu ecartament greu-, încărcarea simultană este cazul în care calculele greșite ale tonajului devin costisitoare. Înțelegerea modului în care o presă de ștanțare cu matriță absoarbe aceste forțe și în cazul în care matematica merge prost, separă cursele reușite de-calibrul greu de glisiere crăpate și volante blocate.

Forța cumulativă peste stațiile de matrițe progresive

O presă de ștanțare progresivă nu vede sarcinile individuale ale stațiilor în mod izolat. Experimentează suma totală a fiecărei forțe generate la fiecare stație în timpul aceleiași curse. O matriță cu douăsprezece-stații care prelucrează oțel carbon de 6 mm poate solicita 15 până la 40 de tone la fiecare stație de tăiere, 20 până la 60 de tone la stațiile de formare și forță suplimentară de la dispozitivele de decapare, de ridicare și de tăiat deșeuri. Adăugați-le împreună, iar presa trebuie să livreze agregatul într-o singură lovitură de berbec.

Thesecvența de calcul al forțeiinginerii urmăresc lucrările grele cu matriță progresivă arată astfel:

1. Identificați fiecare operație care are loc la fiecare stație, inclusiv perforarea, decuparea, formarea, îndoirea, baterea și tăierea.
2. Calculați forța de tăiere pentru fiecare operațiune de perforare și tăiere folosind perimetrul tăieturii, grosimea materialului și rezistența la forfecare a materialului.
3. Calculați forțele de formare și tragere utilizând geometria piesei, grosimea materialului și rezistența maximă la tracțiune.
4. Adăugați forță de tăiere pentru fiecare stație, de obicei 5% până la 20% din forța de tăiere, în funcție de tipul și grosimea materialului.
5. Includeți sarcinile auxiliare: presiunea arcului de stripare, forța plăcuței de azot, rezistența știftului de ridicare, forțele camei antrenate și sarcinile de angajare a pilotului.
6. Însumați toate forțele stației pentru a determina cererea totală de tonaj matriță.
7. Aplicați un factor de siguranță, de obicei cu 20% până la 30% peste sarcina calculată, pentru a ține cont de variabilitatea materialului, uzura sculei și creșterea forței-machiului.
8. Verificați dacă capacitatea de energie a presei, nu doar tonajul de vârf, este suficientă pentru adâncimea cursei la care apar sarcinile de formare.

Ultimul pas prinde multe magazine cu privirea. O presă cu matriță progresivă poate avea tonajul nominal pe hârtie, dar caCercetarea AHSS a demonstrat, tonajul de vârf este disponibil numai la partea inferioară a cursei la presele mecanice. Forța disponibilă la doar câțiva centimetri deasupra punctului mort inferior poate scădea la 50% din capacitatea nominală. Operațiunile de formare cu ecartament greu-care angajează materialul mai devreme în cursă pot depăși curba forței presei chiar și atunci când tonajul total pare adecvat.

Forțele de tăiere, formare și decuplare în material gros

Cum funcționează o presă de ștanțare sub sarcini mari progresive ale matriței? Trebuie să absoarbă forțele de tăiere, forțele de formare și forțele de decuplare care toate se scalează în funcție de grosimea materialului, dar nu liniar și nu în mod egal.

Forța de tăiere urmează o relație simplă: perimetrul tăieturii înmulțit cu grosimea materialului înmulțit cu rezistența la forfecare. Pentru lucrări cu ecartament greu-, aceasta înseamnă că o tăiere perimetrală printr-un material de 8 mm necesită aproximativ de patru ori forța aceleiași tăieturi prin material de 2 mm din același aliaj. Dar rezistența la forfecare în sine nu este constantă. Sculele mate, care se întâmplă mai rapid în lucrările cu ecartament greu-, conduc rezistența efectivă la forfecare către rezistența completă la tracțiune a materialului, mai degrabă decât aproximarea tipică de 60% până la 80% utilizată pentru uneltele ascuțite.

Forțele de formare cresc și mai agresiv cu grosimea. Forța de îndoire crește odată cu pătratul grosimii în multe configurații. O piesă care a necesitat 10 tone pentru a forma din material de 3 mm ar putea avea nevoie de 40 de tone la 6 mm, nu 20. Întărirea prin muncă în material compun acest lucru la fiecare stație de formare succesivă, ceea ce înseamnă că banda se rigidizează pe măsură ce avansează prin matriță. Ștanțarea cu matriță progresivă de mare viteză în calibre subțiri poate ignora adesea acest efect de întărire cumulativ. Lucrările cu ecartament greu-nu pot.

Forța de decuplare, sarcina necesară pentru a trage materialul de pe poanson după tăiere, crește, de asemenea, substanțial. Materialul gros prinde poansonul cu o suprafață mai mare și o frecare mai mare. În matrițele progresive grele, încărcăturile de stripare pot reprezenta o parte semnificativă a tonajului total, totuși ele sunt factorul cel mai frecvent trecut cu vederea în dimensionarea presei.

Considerații privind selecția presei și managementul termic

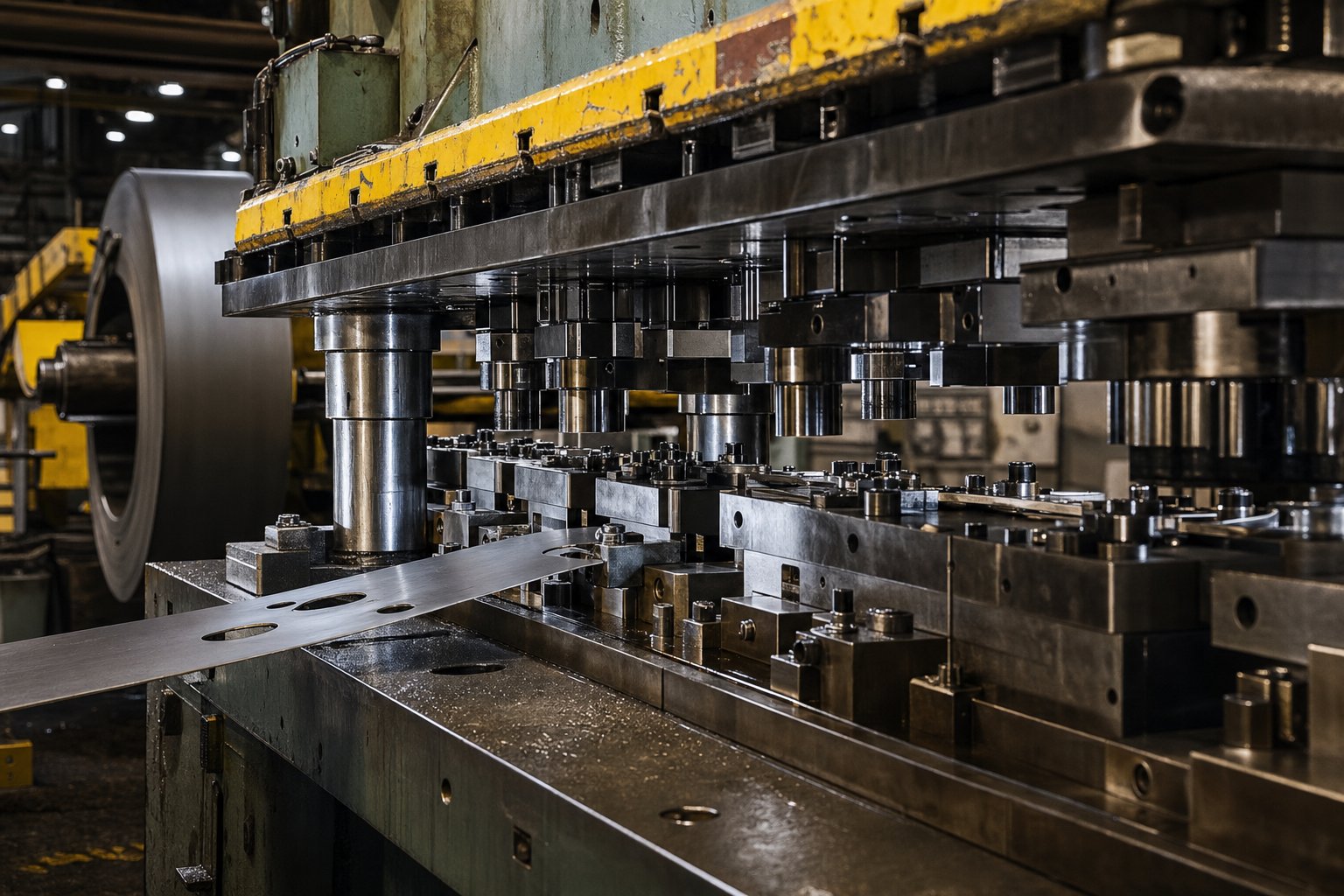

Selectarea unei prese cu matriță progresivă pentru aplicații cu ecartament greu- înseamnă echilibrarea nivelului de tonaj, a capacității energetice și a dimensiunii patului fizic. Matrița trebuie să se încadreze în zona patului, tonajul trebuie să acopere sarcinile cumulate cu o marjă de siguranță, iar energia stocată în volant trebuie să susțină întreaga cursă fără a sta la punctul mort inferior.

Managementul termic adaugă o altă dimensiune cu care rareori se confruntă operațiunile cu ecartament subțire. Când materialul gros este supus tăierii și formării la fiecare stație, frecarea și deformarea plastică transformă energia mecanică în căldură. Căldura se acumulează în componentele matriței, în banda în sine și în pelicula de lubrifiant. Pe parcursul unei serii de producție, expansiunea termică modifică spațiul matriței, schimbă alinierea pilotului și accelerează uzura sculei. Efectul crește odată cu rata accidentului vascular cerebral. În timp ce ștanțarea cu matriță progresivă de mare viteză în lucrul cu ecartament subțire-ar putea rula la 200+ curse pe minut cu căldură gestionabilă, operațiunile progresive-grele rulează de obicei între 20 și 60 de curse pe minut și chiar și la acele ritmuri, generarea de căldură necesită o gestionare activă.

Inginerii abordează problemele termice prin mai multe strategii: canale de răcire forțată-aerului din interiorul saboților matriței, sisteme de lubrifiere cu monitorizare-temperatură care măresc debitul pe măsură ce temperatura matriței crește și pauze planificate de producție care permit egalizarea termică înainte ca deriva dimensională să atingă pragurile critice.

Calculul tonajului determină în cele din urmă în ce presă locuiește matrița, iar această decizie blochează costul de capital, viteza de producție și spațiul pe durata programului. Construcția matriței trebuie apoi să se potrivească cu forțele pe care le va suporta, făcând din designul structural al sculei în sine următoarea verigă critică din lanțul de inginerie.

Caracteristici de design ale matriței unice pentru ștanțarea progresivă grea

Forțele care curg printr-o matriță progresivă-grea nu stresează doar presa. Ei pedepsesc fiecare placă, știft de ghidare și muchie de tăiere din interiorul instrumentului în sine. O matriță de ștanțare proiectată pentru material de 1 mm și care rulează la 300 de curse pe minut nu seamănă deloc cu una construită pentru a procesa oțel de 8 mm la 30 de curse pe minut, chiar dacă geometria piesei finite este similară. Cerințele structurale, alegerile de materiale și strategiile de toleranță diferă atât de mult încât matrițele progresive-grele reprezintă o clasă diferită de scule.

Armare structurală și proiectare de încălțăminte

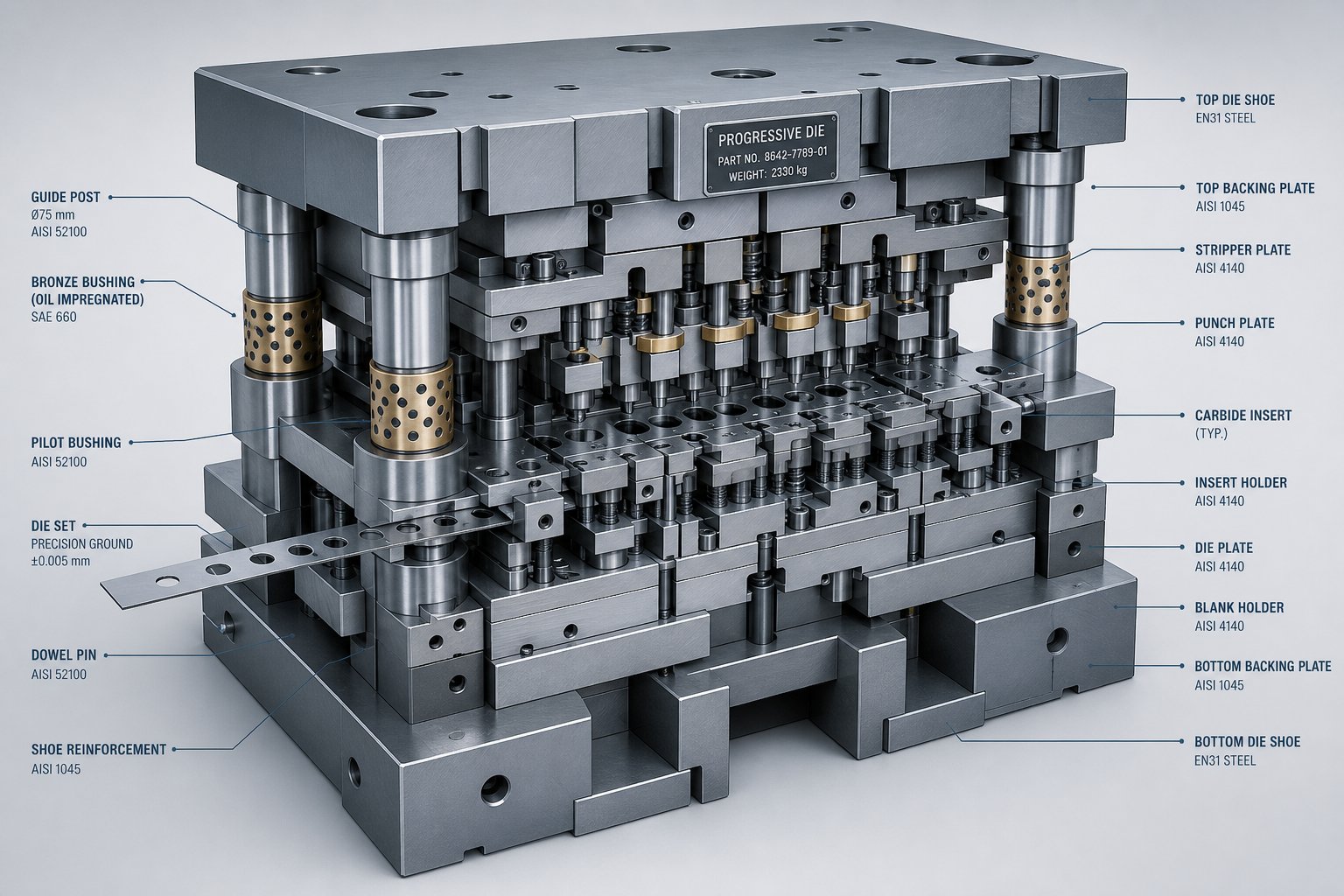

Pantofii de matriță sunt fundamentul fiecărei matrițe progresive. Ele suportă sarcina, mențin alinierea și absorb șocul fiecărei lovituri. În matrițele de ștanțare progresivă cu ecartament standard-, saboții de matriță sunt de obicei prelucrați din oțel cu carbon mediu, cum ar fi S50C, cu grosimi ale plăcilor dimensionate pentru sarcini moderate. Lucrările cu ecartament greu- necesită o abordare structurală fundamental diferită.

Luați în considerare ce se întâmplă atunci când forțele cumulate ale stației ajung la sute de tone. Sabotul matriței trebuie să reziste la deformare sub acea sarcină, menținând în același timp paralelismul între jumătățile superioare și inferioare în miimi de inch. Chiar și deviația minoră schimbă spațiul-la-matriței, accelerează uzura marginilor pe o parte și degradează calitatea piesei pe bandă.

Matrițele progresive grele abordează acest lucru prin mai multe modificări structurale:

• Grosimea sabotului de matriță crescută:Matrițele progresive standard pot folosi pantofi de 50 până la 75 mm. Uneltele cu ecartament greu-de multe ori necesită încălțăminte de 100 până la 150 mm sau mai groase pentru a limita deformarea sub sarcini concentrate.
• Material îmbunătățit pentru încălțăminte:Oțel aliat-de înaltă rezistență sau oțel pentru scule pre-călit înlocuiește calitățile standard de carbon mediu pentru a îmbunătăți rigiditatea fără a crește amprenta la sol.
• Sisteme de ghidare ranforsate:Ştifturile de ghidare ale rulmentului cu bile utilizate în matriţele standard pot fi înlocuite sau completate cuștifturi de ghidare cu frecare-cu bucșe din bronz aluminiusau blocuri de călcâi care rezistă la împingerea laterală grea în timpul operațiunilor de formare. Când forțele de tăiere și formare sunt dezechilibrate, blocurile de călcâi împiedică pantofii de sus și de jos să se devieze în direcții opuse.
• Distanță mai mare între stații:Poansonele de formare mai mari și plăcile de suport întărite consumă mai multă suprafață a matriței, întinzând lungimea totală a matriței și necesitând paturi de presare mai lungi.
• Plăci de suport mai groase:Plăcile de reținere a poansonului și plăcile de suport cresc în grosime pentru a împrăștia sarcinile punctuale și pentru a împiedica perforarea poansonilor întăriți să pătrundă pe suprafețele mai moi ale încălțămintei sub impact puternic.

Ştifturile de ghidare ale matriţelor progresive grele cresc, de asemenea, în diametru. O matriță de ștanțare progresivă standard care rulează material subțire poate folosi stâlpi de ghidare de 38 mm (1,5"). Uneltele de grosime-de obicei trec până la stâlpi de 50 mm sau 63 mm, uneori cu sisteme de ghidare duble care combină știfturi cu rulment cu bile pentru o aliniere precisă și blocuri de călcâi pentru rezistență la tracțiune. rătăcire, dar în aplicațiile cu ecartament greu-forțele care încearcă să dealinieze acești pantofi sunt dramatic mai mari, ceea ce face ca ghidarea robustă să nu fie-negociabilă.

Selectarea materialului matriței și strategia de inserție din carbură

Materialele folosite la construirea matriței determină cât de lungă rulează între intervalele de întreținere și cât de constant păstrează toleranțele. În matrițele progresive standard care prelucrează materiale subțiri, oțelurile pentru scule precum D2 (SKD11) întărite la HRC 58-60 servesc bine la majoritatea stațiilor de tăiere și formare. Lucrările cu ecartament greu modifică ecuația deoarece forțele de impact pe cursă sunt mai mari, uzura abrazivă accelerează mai repede și ciclul termic este mai sever.

Matricele de ștanțare progresivă din carbură folosesc inserții din carbură de tungsten în stațiile în care uzura este cea mai agresivă: poansonuri de decuplare, instrumente de perforare și inserții de formare-încărcare mare. Carbura oferă valori de duritate care depășesc HRC 75 și rezistență la uzură de câteva ori mai mare decât oțelul de scule convențional. În aplicațiile grele, profitul este măsurabil. Un poanson de tăiere din oțel pentru scule care prelucrează oțel carbon de 6 mm poate dura între 50.000 și 100.000 de lovituri înainte de ascuțire. O inserție din carbură în aceeași poziție poate extinde acel interval la 300.000 de lovituri sau mai mult.

Dar carbura introduce-compoziții. Este fragil. Într-o matriță care se confruntă cu sarcini mari de șoc la fiecare cursă, inserțiile din carbură crapă dacă nu sunt susținute corespunzător. Inginerii abordează acest lucru prin:

• Apăsați-inserțiile din carbură în suporturi din oțel călit care absorb sarcinile laterale și compresive.
• Folosind o strategie „miez dur, suprafață dură” în care corpul inserției oferă rezistență la impact, în timp ce marginea de lucru oferă rezistență la uzură.
• Limitarea carburii la stațiile cu încărcare în primul rând compresivă, evitând stațiile cu forțe laterale semnificative, cu excepția cazului în care geometria inserției poate fi proiectată pentru a menține carbura în compresie.

Pentru stațiile de formare și îndoire în matrițe progresive grele, oțelurile-rapide (HSS) precum SKH9 la HRC 60-62 sau oțelurile pentru scule din metalurgie pulbere ating adesea un echilibru mai bun între tenacitate și rezistență la uzură decât carbura. Aceste stații se confruntă cu impact repetat și stres lateral, unde propagarea fisurilor în materialele fragile ar fi catastrofală.

Plăcile de decuplare, care trebuie să absoarbă impactul repetat în timp ce intră în contact cu materialul gros, utilizează în mod obișnuit oțeluri de scule modificate, cum ar fi SLD, care oferă o tenacitate superioară la duritate mare, prevenind așchierea în secțiunile complexe ale matriței în timpul operațiunilor de decapare cu forță mare-. Strategia materialului de-a lungul întregii matrițe urmează un principiu de potrivire a materialului potrivit cu profilul de stres specific la fiecare stație, mai degrabă decât aplicarea uniformă a unui singur grad de material.

Capacități de toleranță în munca progresivă grea{0}}

Iată întrebarea pe care și-o pune fiecare inginer de producție: ce toleranțe pot ține la ștanțarea progresivă-grea? Răspunsul sincer este că precizia realizabilă se strânge pe măsură ce grosimea scade. Mai mulți factori lucrează împotriva toleranțelor strânse în materialul gros:

• Recuperare elasticăcrește odată cu grosimea materialului, făcând dimensiunile formate mai puțin previzibile.
• Expansiunea termicărelațiile dimensionale ale benzii și ale matriței în timpul perioadelor de producție.
• Deformarea pumnuluisub sarcini mari de tăiere introduce variații de poziție între caracteristicile perforate.
• Eroare de pitch cumulativăde-a lungul matrițelor lungi și grele progresive crește pe măsură ce rigiditatea benzii rezistă repoziționării precise la fiecare stație.

În termeni practici, matrițele progresive standard care prelucrează materialul subțire au în mod obișnuit toleranțe de plus sau minus 0,05 mm pe caracteristicile perforate și dimensiunile formate. Matrițele de ștanțare progresivă de ecartament greu-care lucrează cu material de 6 mm vizează de obicei plus sau minus 0,1 până la 0,15 mm pentru caracteristici similare, cu toleranțe mai strânse atinse prin stații suplimentare, în-detecție a matriței și operațiuni secundare.

Schimbul de inginerie-este clar: toleranțe mai strânse în lucrările progresive de-calibrul greu necesită mai multe stații de matriță, construcție mai grea, matrițe de ștanțare progresivă din carbură la punctele critice de uzură și intervale de întreținere mai frecvente. Fiecare adăugare crește costul sculelor. Designerii trebuie să echilibreze ceea ce necesită de fapt aplicația cu ceea ce poate oferi matrița din punct de vedere economic pe durata de viață a producției.

Acest schimb-între complexitate și durabilitate se extinde dincolo de matrița în sine. Întregul lanț de echipamente care introduce materialul în unealtă, de la decoiler la dispozitiv de îndreptat până la mecanismul de alimentare, trebuie să-și mențină propriile standarde de precizie pentru a susține ceea ce este proiectat matrița.

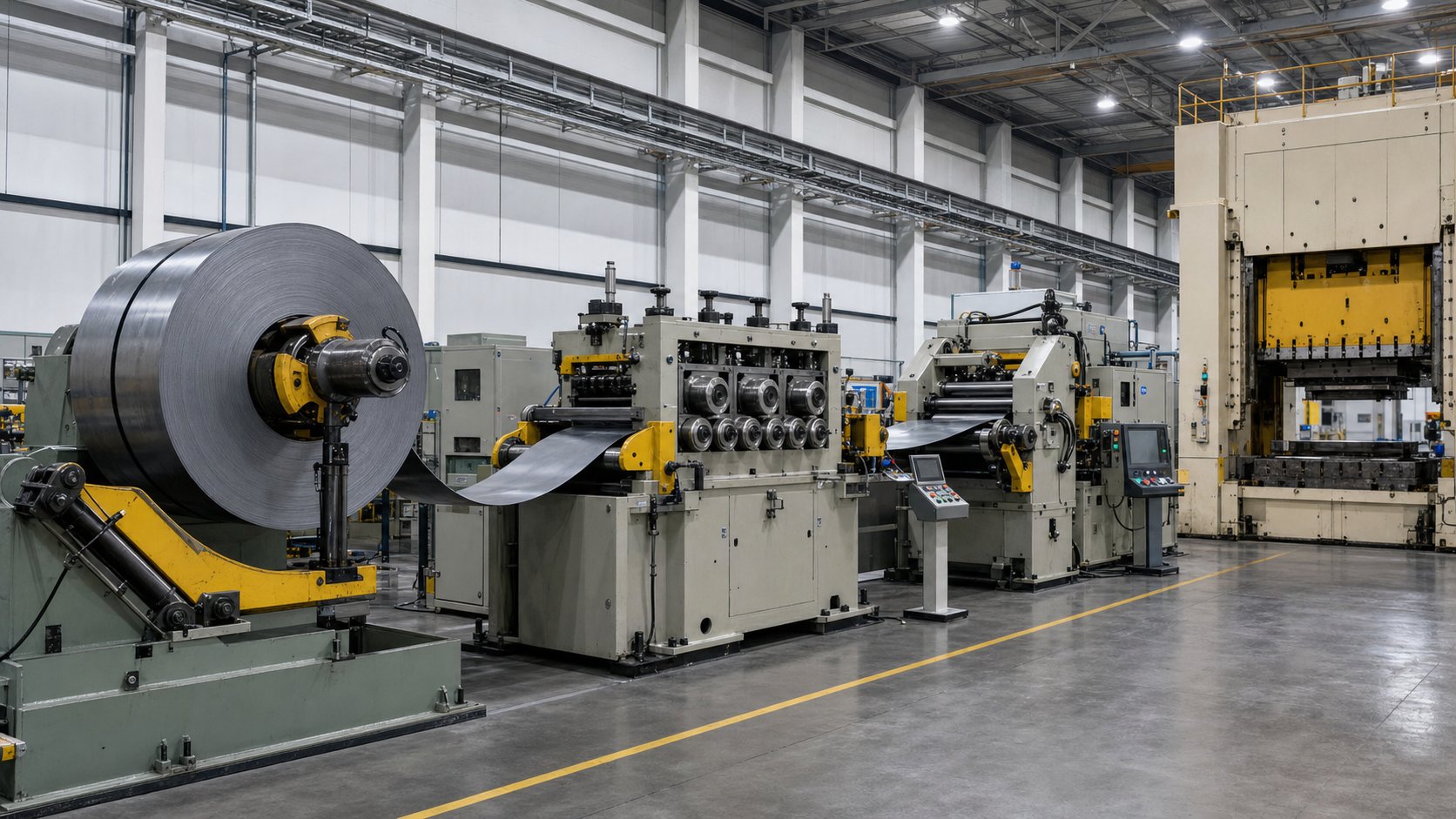

Sisteme de alimentare și manipulare a bobinei pentru stocul gros-

O matriță perfect proiectată nu înseamnă nimic dacă materialul care ajunge la el ajunge înclinat, curbat sau nealimentat. Stocul de bobine de gros-gabarință cântărește mii de kilograme per bobină, rezistă la îndreptare și pedepsește mecanismele de alimentare care nu au fost concepute pentru forțele de prindere implicate. Echipamentul din amonte de mașina de ștanțat cu matriță, desfășuratorul, dispozitivul de îndreptat și alimentatorul formează un lanț în care fiecare verigă trebuie dimensionată pentru cerințele-de materiale groase. Subspecificarea oricărei componente și acuratețea alimentării se degradează, piesele ies din toleranță, iar sculele progresive scumpe preiau daune din cauza benzii poziționate greșit.

Cerințe pentru derulare și îndreptare pentru bobina grea

Bobinele de-calibrul mare sunt dificile din punct de vedere fizic de manevrat. O bobină de oțel carbon de 6 mm la 1.200 mm lățime poate cântări mai mult de 10.000 kg. Decoilerul care susține bobina are nevoie de o expansiune hidraulică a dornului capabilă să se prindă la diametrul interior fără alunecare, un cadru structural evaluat pentru greutatea bobinei fără deformare și un motor de antrenare dimensionat pentru a menține plata controlată sub sarcină. Derulatoarele pasive care se bazează pe tracțiunea din aval pur și simplu nu pot gestiona în mod fiabil stocul gros și rigid. Aveți nevoie de un derulator activ, acționat de motor-, cu control al tensiunii în buclă-închisă, pentru a preveni slăbirea benzii sau crearea unei tensiuni excesive-la înapoi care luptă împotriva sistemului de alimentare.

Îndreptarea materialului gros este o problemă diferită de îndreptarea benzii subțiri. Setarea bobinei, curbura reținută de la înfășurare, este mult mai pronunțată în stocul de gros-gabarit, deoarece rezistența de curgere a materialului înseamnă că nu se relaxează ușor. Îndepărtarea acestei curburi necesită un dispozitiv de îndreptat cu role cu diametru mai mare-și forță corectivă substanțial mai mare. Rolele mai mici care lucrează agresiv pe material subțire ar avea nevoie de o presiune imposibilă pentru a afecta oțelul de 6 mm sau 8 mm. Dispozitivele de îndreptat-de ecartament mare folosesc role mai mari, centre mai largi și mai multe niveluri de role pentru a elimina progresiv curbura fără a introduce deformare localizată. Controlul automat al intervalului devine important, deoarece variația bobină-la-grosime și duritate necesită o ajustare pe care setările manuale nu le pot urmări în mod fiabil pe parcursul unei serii de producție.

Mecanismele de alimentare și precizia pentru stocul gros-

Alimentarea de ștanțare este locul în care precizia fie menține, fie se destramă. Pentru aplicațiile grele de matrițe progresive, avansurile rulo-acționate servo domină, deoarece oferă lungimi de alimentare programabile, profiluri precise de accelerare și stocare-rețetelor de lucru care reduce timpul de configurare între rulări. CaNote revistei MetalForming, servoalimentările calculează accelerația și decelerația optime pe baza curselor pe minut și a lungimii de avans, cu rate de producție aproximativ duble față de cele ale alimentărilor cu aer.

Dar stocul gros introduce provocări care nu există în hrănirea cu materiale subțiri-. Zona de prindere a rolelor de alimentare standard este relativ mică, iar materialul greu-rezistă la accelerare și oprire numai prin frecare. Creșterea presiunii de rulare îmbunătățește aderența, dar riscă să deformeze marginile benzii. Inginerii compensează prin specificarea rolelor cu diametru mai mare-care rezistă la deformare, acoperiri moletate sau cu frecare mare-pentru o tracțiune îmbunătățită și, în unele cazuri, aranjamente de alimentare în tandem în care servomotoarele de intrare și de ieșire prind banda în două puncte simultan.

Precizia alimentării se degradează odată cu grosimea din mai multe motive de amestecare. Materialul mai rigid stochează mai multă energie cinetică în timpul accelerației, creând depășire în poziția de oprire. Timpul de eliberare a pilotului devine mai critic deoarece banda rezistă să fie trasă în alinierea finală de către pinii pilot.Apăsaţi pe-alimentare profil, unde servo-ul se adaptează electronic la rotația presei, ajută la menținerea sincronizării în cazul sarcinilor grele prin potrivirea vitezei de avans la mișcarea presei, mai degrabă decât rularea profilelor de mișcare independente.

Integrarea liniei de bobine cu presă și matriță

Mașina de ștanțat progresiv nu este doar o presă cu o matriță înșurubat. Este un sistem integrat în care desfășuratorul, îndreptatorul, alimentatorul și presa trebuie să comunice și să se sincronizeze. O nepotrivire oriunde, să spunem un derulator care nu se poate derula suficient de repede pentru a ține pasul cu alimentatorul sau un dispozitiv de îndreptat care introduce cambra a benzii pe care sistemul de alimentare nu o poate corecta, creează erori care se adună la fiecare stație de matriță.

Pentru operațiuni progresive-grele, o arhitectură de control unificată leagă sistemul. Un singur PLC sau controler de mișcare care gestionează tensiunea decoilerului, spațiul de îndreptat și sincronizarea alimentatorului oferă o sincronizare mai strânsă decât controalele independente separate. Senzorii pentru adâncimea buclei de bandă între dispozitiv de îndreptat și alimentare, detectarea sfârșitului-de-bobină și monitorizarea-ruperii benzii protejează atât echipamentul, cât și matrița de daune cauzate de comportamentul neașteptat al materialului.

Secțiunea catenară dintre dispozitiv de îndreptare și alimentator merită o atenție deosebită în configurațiile cu ecartament greu{0}}. Această buclă de material liber trebuie să susțină banda fără a re-introduce setul de bobine. Raza de susținere a buclei inadecvată pe materialul gros va curba banda înapoi înainte de a intra în alimentare, degradând planeitatea pe care tocmai o produce placa de îndreptat. Mesele de susținere cu raza corectă și senzorii de adâncime a buclei-care modulează viteza derulatorului mențin banda plată și tensiunea-controlată atunci când intră în rolele de alimentare.

Când fiecare componentă din amonte este dimensionată și sincronizată pentru stocuri grele, matrița primește material care este plat, poziționat cu precizie și tensionat constant. Această fiabilitate face ca metodologia progresivă să fie viabilă pentru producția cu ecartament gros-. Fără aceasta, avantajele de cost ale ștanțarii progresive cu mai multe-stații dispar în cazul ratelor de deșeuri și opririlor neplanificate. Întrebarea reală devine: în ce moment mai are sens economic matrița progresivă pentru piesele de gros-gabarit față de metode alternative, cum ar fi matrița de transfer?

Matriță progresivă vs matriță de transfer pentru aplicații cu ecartament greu-

Întrebarea din secțiunea anterioară are un răspuns practic: depinde de dimensiunea piesei, geometrie, volum și grosimea materialului. Printre tipurile comune de matrițe de ștanțare, progresive, de transfer și compuse ocupă fiecare o anumită fereastră de performanță. În lucrările cu ecartament greu-, ferestrele respective se suprapun mai puțin decât în ​​aplicațiile cu materiale-subțiri, făcând alegerea corectă atât mai semnificativă, cât și, din fericire, mai clară-odată ce înțelegeți unde fiecare metodă își atinge limitele.

Când matrița progresivă câștigă pentru piese grele-gauge

Metodologia de matriță progresivă și ștanțare domină aplicațiile cu ecartament greu-când se aliniază trei condiții: piesa rămâne conectată la bandă pe tot parcursul formării, volumele anuale justifică investiția în scule, iar geometria nu necesită embotiri adânci sau manipulare tridimensională completă între stații.

Progresele în tehnologia presei și materialele matrițelor au împins limitele practice în exterior. Presele servo-care modulează viteza berbecului pe parcursul cursei reduc sarcinile de impact de vârf, permițând matrițelor progresive să prelucreze materiale mai groase, fără daunele de șoc care le limitau anterior raza de acțiune. Inserțiile din carbură și oțelurile pentru scule din metalurgie pulbere prelungesc durata de viață a matriței la sarcini mari. Rezultatul este că piesele din oțel de 6 până la 10 mm care ar fi necesitat scule de presă de transfer acum un deceniu rulează acum cu succes în matrițe progresive, cu condiția ca geometria să coopereze.

Acolo unde matrițele progresive excelează în lucrul cu ecartament greu{0}:

• Piese plate sau moderat formate cu operații de perforare, crestătură, îndoire și tăiere
• Volume anuale mari (de obicei 100,000+ bucăți) unde costul pe-piesă trebuie redus la minimum
• Piese care nu necesită rotație sau manipulare independentă între stații
• Aplicații în care repetabilitatea strictă pe milioane de cicluri contează mai mult decât complexitatea geometrică

Unde transferul de moare devine necesar

Ștanțarea matriței de transfer separă devreme semifabricatul de bandă, apoi îl mută mecanic între stații independente. Această libertate de a roti, răsturna și repoziționa piesa de prelucrat deblochează geometrii pe care matrițele progresive pur și simplu nu le pot produce în timp ce piesa rămâne atașată de o bandă de transport.

Pentru aplicațiile cu ecartament greu-, ștanțarea matriței de transfer devine calea mai bună atunci când:

• Geometria piesei necesită trage adânci care depășesc ceea ce permite formarea atașată de benzi-
• Piesa de prelucrat trebuie rotită sau răsturnată între operații
• Dimensiunile pieselor depășesc lățimea practică a benzii, de obicei peste 400 până la 500 mm în direcția de alimentare
• Grosimea materialului depășește aproximativ 10 până la 12 mm, unde alimentarea benzii și angajarea pilotului devin nesigure
• Volumele moderate (10.000 până la 100.000 anual) nu justifică costurile progresive de scule cu matriță

Ștanțarea cu matriță compusă ocupă o nișă mai îngustă în lucrările cu ecartament greu-. Efectuează multiple operații de tăiere într-o singură cursă de presă, producând piese plate cu control dimensional strâns. Pentru semifabricate simple de grosime-care au nevoie doar de perforare și ștanțare fără formare, matrițele compuse oferă o planeitate și o calitate excelentă a muchiei la un cost de scule mai mic decât metodele progresive sau de transfer. Dar sunt limitate la piese simple din punct de vedere geometric și nu se scalează eficient la volume foarte mari.

Cadrul decizional pentru inginerii de producție

Comparația de mai jos cartografiază fiecare metodă de matriță în funcție de criteriile care contează cel mai mult în deciziile de producție de-calibrul greu:

Atunci când cadrul de decizie indică o metodologie progresivă a matrițelor pentru aplicații de grosime-, sursa de scule contează la fel de mult ca și selecția metodei. Furnizorilor caYICHENspecializați în matrițe de ștanțare progresivă concepute pentru formarea în mai multe-stații și producție în masă scalabilă, oferind inginerilor de producție și echipelor de achiziții o resursă pentru aprovizionarea cu scule progresive de gros-calibre, cu repetabilitate strânsă în rândurile de-volume mari.

Alegerea între matrițe și metode de ștanțare se rezumă în cele din urmă la o ecuație de cost-volum: matrița progresivă câștigă atunci când volumele sunt suficient de mari pentru a amortiza prima de scule pentru un număr suficient de piese. Dar „suficient de înalt” înseamnă ceva diferit în lucrul cu ecartament greu-decât în ​​ștanțarea materialului subțire-, iar acel prag economic este exact ceea ce conduce următoarea etapă a conversației de planificare.

Cost-Economia de volum a sculelor grele cu matriță progresivă

Acest prag economic este mai mare decât se așteaptă majoritatea echipelor de achiziții. Sculele progresive de ecartament greu-cost mai mult de fabricat, rulează mai lent și necesită prese mai mari decât omologul său de ecartament-subțire. Cu toate acestea, la un volum suficient, matematica încă preferă ștanțarea progresivă a matrițelor în detrimentul metodelor alternative. Cheia este să înțelegeți exact unde se modifică pragul de renta-și de ce se schimbă, astfel încât să nu alocați capital pentru unelte care nu se plătesc niciodată de la sine.

Investiții în instrumente și analiză de-Even Even

De ce sunt scumpe sculele progresive-grele? Fiecare decizie de inginerie prezentată în secțiunile anterioare contribuie la eticheta de preț. Saboți de matriță mai groși, inserții de carbură la stațiile critice de uzură-, sistemele de ghidare ranforsate, distanța mai mare a stațiilor și echipamentele de alimentare grele-aduc costuri care pur și simplu nu există în munca progresivă-standard. Formula de echilibru rămâne simplă: N=(F_progressive - F_alternative) / (V_alternative - V_progressive), unde N este numărul de piese la care costul fix mai mare al sculelor progresive este compensat cu un cost variabil pe-parte mai mic. Dar pentru aplicațiile cu ecartament greu-, ambele părți ale ecuației respective se schimbă.

The key cost factors unique to heavy progressive die tooling versus standard-gauge progressive operations include:

• Materiale de construcție a matriței și masă:Saboți de matriță cu o grosime de 100-150 mm, inserții din carbură și oțelurile din metalurgie pulbere pot împinge costul sculelor cu 40% până la 80% peste o matriță progresivă echivalentă cu ecartament subțire.
• Capacitatea presei premium:Matrițele cu ecartament mare-necesită prese în intervalul de la 400 la 1.500 de tone, ceea ce înseamnă rate mai mari de capital sau de mașini pe oră în comparație cu presele de 60-200 de tone utilizate pentru lucrări subțiri.
• Timpi de ciclu mai lenți:Rularea cu 20-60 de curse pe minut în loc de 100-300 SPM reduce producția orară, răspândind suprafața fixă ​​în mai puține părți pe schimb.
• Frecvență de întreținere crescută:Intervalele de ascuțire se scurtează, iar înlocuirea componentelor se accelerează, adăugând costuri recurente pe care matrițele cu ecartament-subțire nu le suportă în același ritm.
• Echipamente de manipulare a bobinei:Derulatoarele, dispozitivele de îndreptare și servoalimentele pentru sarcini grele-dimensionate pentru stocuri groase reprezintă capital în amonte, pe care liniile progresive standard nu îl necesită.

În cazul în care o matriță progresivă standard se poate sparge chiar în comparație cu sculele cu o singură-lovitură la 30.000 de piese, sculele progresive de-calibrul greu au nevoie de obicei de 75.000 până la 150.000 de piese înainte ca economiile cumulate per-parte să recupereze prima de investiție. Pragul exact depinde de complexitatea piesei, costul materialului și de cât de mult necesită manipularea manuală metoda alternativă.

Avantajele cost-pe-piesă la scară

Odată ce producția depășește pragul de prag-echitabil, sculele progresive grele oferă economii de combinare care se extind cu fiecare piesă suplimentară. Motorul economic este același cu ștanțarea progresivă cu ecartament subțire-: fără manipulare a pieselor între stații, fără încărcare de către operator, fără timp de coadă între operațiunile de presare separate. Pentru programele de ștanțare progresivă pe termen lung care produc 200.000 sau mai multe piese anual, aceste economii sunt mai mici decât prima de scule inițială.

Imaginați-vă un suport structural produs din oțel carbon de 6 mm. O abordare a matriței de transfer necesită mecanisme de transfer mecanic, timpi de ciclu mai lenți în jurul valorii de 10-15 SPM și monitorizarea de către operator a orientării semifabricatului. Aceeași piesă care rulează într-o matriță progresivă la 35-45 SPM cu alimentare continuă cu bandă elimină complet munca de manipulare. La 500.000 de bucăți anuale, timpul ciclului și diferența de forță de muncă pot reprezenta economii de câțiva dolari pe piesă, făcând irelevantă investiția mai mare în scule în primul an de producție.

Programele de ștanțare progresivă OEM din sectoarele de automobile și echipamente grele planifică producție pe mai mulți-ani care depășesc un milion de piese în total. La acele volume, chiar și sculele care costă de două ori mai mult decât o alternativă de matriță de transfer se amortizează la bănuți pe parte. Decizia devine mai puțin dacă metodologia progresivă economisește bani și mai mult dacă geometria piesei și grosimea materialului se încadrează în fereastra procesului.

Aplicații industriale care generează o cerere mare de matrițe progresive

Mai multe industrii generează în mod constant ștanțarea de volum mare care justifică investițiile grele-de scule progresive. Fiecare are un profil comun: componente structurale groase produse în cantități suficient de mari pentru a amortiza sculele premium.

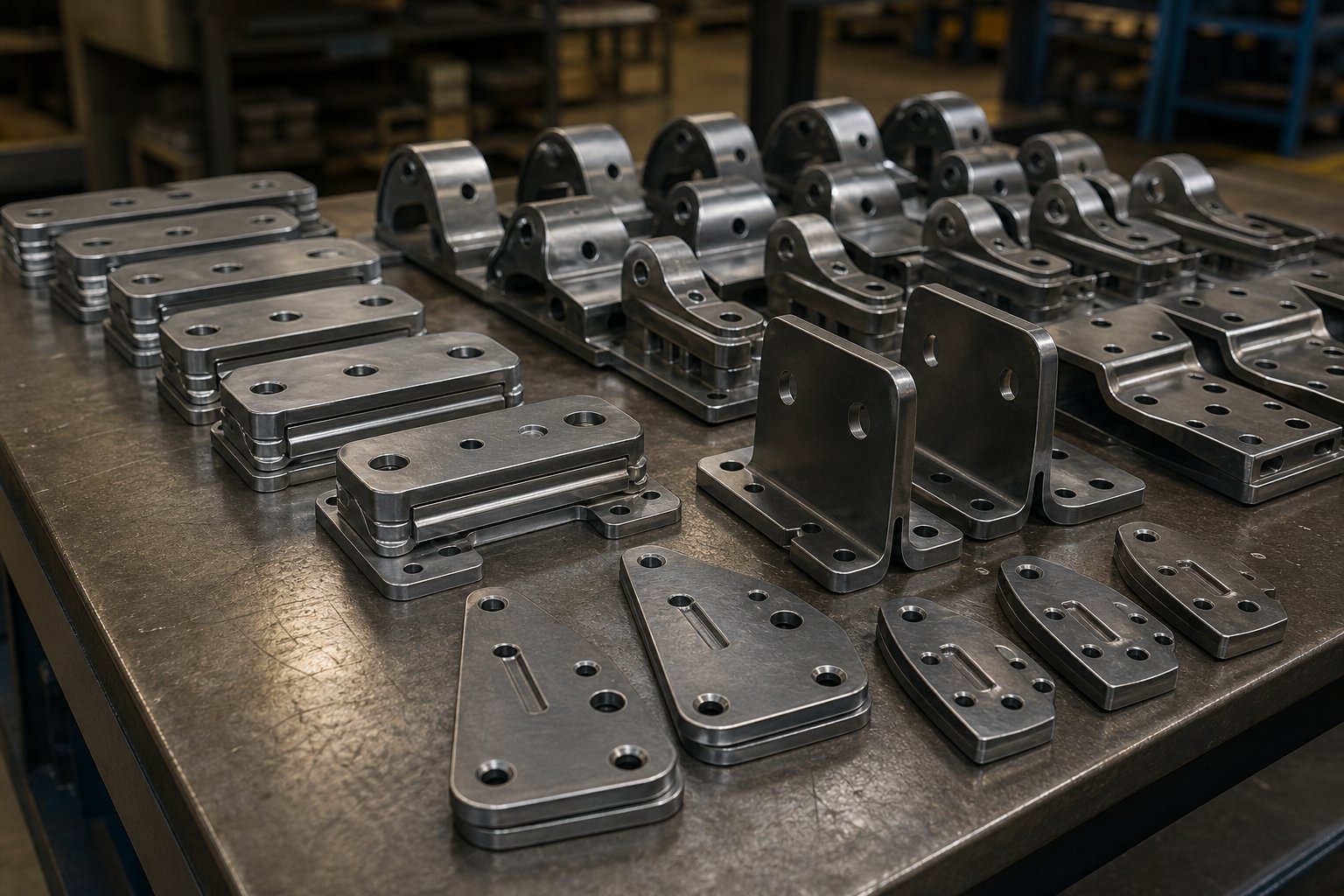

Componente structurale auto:Ștampilarea progresivă a componentelor auto acoperă suporturile cadrului scaunului, plăcile de montare pentru suspensie, întăririle caroseriei și suporturile grupului motopropulsor. Aceste piese folosesc de obicei HSLA de 3-8 mm sau oțel carbon, necesită repetabilitate strictă pentru milioane de unități pe an de model și justifică o metodologie progresivă, deoarece volumele anuale depășesc în mod obișnuit 500.000 de bucăți per număr de piesă.

Hardware pentru camioane grele și remorcă:Suporturile pentru cadru, ghișeele transversale-și plăcile de montare din oțel de 6-12 mm servesc platformelor de vehicule comerciale cu serii de producție în intervalul de la 50.000 la 300.000. Serviciile de ștanțare progresivă a matrițelor care vizează acest sector construiesc matrițe pentru longevitate, garantând adesea 2 milioane de accesări înainte de reluare majoră.

Infrastructura electrica:Suporturile transformatorului, conectorii de bare colectoare și componentele carcasei aparatului de distribuție folosesc cupru gros, aluminiu și oțel în volume determinate de extinderea rețelei de utilități. Aceste piese necesită o calitate constantă în campaniile lungi de producție în care contractele de ștanțare progresivă OEM se întind pe mai mulți ani.

Feronerie de construcție:Conectorii structurali, suporturile pentru grinzi și suporturile unghiulare grele din oțel galvanizat de 3-6 mm rulează în cantități anuale de la 100.000 la câteva milioane. Geometria este de obicei simplă, se îndoaie și străpunge, făcând matrița progresivă potrivirea naturală odată ce volumul depășește linia de rentabilitate.

În toate aceste sectoare, modelul se repetă: piesele de gros-calibrul, care individual par costisitoare de instrumentat pentru producția progresivă, devin cea mai economică alegere atunci când cererea anuală este suficient de mare și durata de viață a programului se extinde peste doi până la trei ani. Investiția în scule este încărcată frontal-, dar compensația per-parte se formează în fiecare an de producție, cu condiția ca matrița să fie întreținută corespunzător și construită pentru a rezista pe parcursul volumului planificat al programului.

Întreținere, durata de viață a matriței și selecția furnizorilor

Investiția în scule cu încărcare frontală-aclătează numai dacă matrița supraviețuiește suficient de mult pentru a produce volumul planificat. Molele progresive de ecartament greu-funcționează în condiții de pedeapsă: forțe de impact mai mari pe cursă, uzură abrazivă mai mare a muchiilor de tăiere și cicluri termice care accelerează oboseala materialului. Strategia de întreținere care funcționează pentru operațiunile standard-unelte progresive și matrițe este scurtă aici. Intervalele de ascuțire se comprimă, frecvența de înlocuire a componentelor crește, iar întreaga filozofie de întreținere preventivă trebuie să se adapteze la o curbă de degradare mai rapidă.

Intervalele de ascuțire și programele de înlocuire a componentelor

În matrițele progresive standard care prelucrează materiale subțiri, poansonele de tăiere pot rula între 150.000 și 500.000 de lovituri între ascuțiri. Lucrările cu ecartament greu-reduc acest interval în mod dramatic. Prelucrarea oțelului carbon de 6 mm, marginile perforate întâmpină forțe de trei până la patru ori mai mari pe cursă și experimentează un contact abraziv proporțional mai mare cu piesa de prelucrat. Intervalele practice de ascuțire pentru poansonele din oțel pentru scule în aplicații grele progresive se încadrează în mod obișnuit între 30.000 și 80.000 de loviri, în funcție de aliajul ștanțat și dacă inserțiile din carbură sunt utilizate la stațiile critice de uzură-.

Cât de mult material trebuie îndepărtat în timpul ascuțirii? Aici contează cel mai mult consistența. Casubliniază expertul în ștanțare Thomas Vacca, fiecare zonă a sculei care se degradează în timp trebuie identificată, măsurată și întreținută folosind o procedură documentată și repetabilă. Dacă un tehnician șlefuiește 0,05 mm de pe o suprafață de perforare și altul îndepărtează 0,15 mm, obțineți performanță inconsecventă a matriței și loviri imprevizibile per service. Procedura trebuie să fie specifică: ce roată de șlefuit, ce cantitate de îndepărtare, ce finisare a suprafeței după lustruire.

Înlocuirea componentelor accelerează în general în operațiuni grele progresive:

• Poansoane de tăiere:Durată de viață totală limitată la remacinare, deoarece stocul greu necesită un teren de tăiere mai lung. Fiecare ascuțire reduce cantitatea disponibilă de rectificare mai rapidă.
• Butoane de matriță:Purtați atât pe muchia de tăiere, cât și pe suprafața alezajului. Limacșii grei care trec prin deschidere abrazează unghiul de relief, necesitând înlocuirea mai degrabă decât reascuțirea odată ce diametrul alezajului se deschide dincolo de toleranță.
• Arcuri și cilindri de azot:Oboseală mai rapidă la preîncărcare mai mare. Arcurile cu azot din dispozitivele de decapare și plăcuțe își pierd presiunea mai repede atunci când circulă împotriva rezistenței grele de stoc.
• Piloți:Sarcinile laterale de la cuplarea rigidă a benzilor uzează diametrele pilot, necesitând înlocuirea atunci când spațiul liber până la orificiul pilot depășește toleranța de poziționare.
• Știfturi și bucșe de ghidare:Încărcarea grea susținută accelerează uzura bucșei, introducând joc care degradează alinierea pumnului-la-între reviziile programate.

Un program de întreținere previzibil, în care știți ce necesită service și când, este semnul distinctiv al unui program de matrițe progresive grele bine gestionat-. Accesările-per-serviciu ar trebui să fie consecvente de la o rulare la alta. Dacă un ciclu de service oferă 60.000 de accesări bune, iar următorul gestionează doar 35.000 înainte ca calitatea să se schimbe, ceva din procedura de întreținere nu are documentație sau consecvență.

În-Detectarea matrițelor și monitorizarea calității pentru rulajele grele

Bazându-vă pe verificări periodice la fața locului în timpul perioadelor lungi de producție cu ecartament mare-este o rețetă pentru expedierea pieselor defecte. Forțele implicate înseamnă că, atunci când ceva nu merge bine, un melc tras, un vârf pilot rupt, o inserție de formare ciobită, daunele rezultate se compun într-o singură cursă. Tehnologia-de detectare a matriței transformă controlul calității de la inspecție reactivă la monitorizarea procesului-în timp real.

Fundamentul oricărui program de detecție în-moare începe cu prevenirea accidentelor. CaDetaliile Fabricatorului, odată ce accidentele de matriță sunt eliminate prin detectarea de bază, aceeași tehnologie se extinde la detectarea problemelor de calitate a pieselor și chiar la corectarea automată a procesului între curse. Pentru operațiuni grele cu matriță progresivă, mai multe strategii de detectare se dovedesc deosebit de valoroase:

• Senzori de nivel de stripare:Senzorii de proximitate de la colțurile plăcii de stripare detectează dacă aceasta se închide la poziția inferioară repetabilă la fiecare cursă. Un melc reținut, o acumulare de bărbierit sau un obiect străin care se află pe bandă împiedică închiderea completă și declanșează oprirea imediată a presării. În lucrările cu ecartament greu-, unde un singur melc tras poate provoca daune catastrofale ale matriței, aceasta este o protecție ne-negociabilă.
• Monitorizarea sarcinii:Senzorii de tonaj din presă sau matriță detectează schimbările de forță care indică ștergerea poansonului, variația materialului sau defecțiunea sculelor. O tendință de forță ascendentă treptată semnalează apropierea intervalului de ascuțire. Un vârf brusc indică o defecțiune a componentei care necesită oprire imediată.
• Senzori analogici de unghi:Pentru stațiile critice de formare, senzorii analogici de proximitate măsoară unghiurile de îndoire în fracțiuni de grad. În sistemele cu buclă închisă-, servomotoarele ajustează inserțiile de formare între curse pentru a corecta variația materialului sau deviația termică, prevenind pierderea-de-piesele de toleranță fără a opri producția.
• Monitorizarea poziției benzii:Codificatoarele sau senzorii de proximitate verifică acuratețea progresiei alimentării la fiecare cursă. Banda grea care depășește sau depășește lungimea de alimentare creează caracteristici greșite în fiecare stație simultan.

Implementarea acestor sisteme necesită investiții atât în ​​hardware, cât și în tehnicieni de senzori dedicați. Un dulap de scule rulante, echipat cu dispozitive de testare a senzorilor, permite tehnicienilor să verifice funcționarea senzorului și să stabilească intervalele de detectare în camera de scule, folosind un timp valoros de presare doar pentru validarea finală. Abordarea cordonului ombilical, în care toți senzorii se conectează printr-un singur conector multi-pini, simplifică configurarea și asigură instalarea corectă de fiecare dată când matrița intră în presă.

Pentru operațiuni grele progresive care desfășoară campanii lungi, datele pe care acești senzori le generează alimentează și deciziile de întreținere preventivă. Datele de tendință de forță vă spun când un pumn se stinge înainte de a produce părți proaste. Datele de deriva unghiului semnalează atunci când o inserție de formare necesită lustruire. Datele despre poziția benzii dezvăluie o degradare a preciziei de alimentare, care ar putea indica rolele de alimentare uzate sau scăderea presiunii de prindere. Sistemul de detectare devine atât o poartă de calitate, cât și un instrument de planificare a întreținerii.

Selectarea unui furnizor de matrițe progresive pentru lucrări cu ecartament greu-

Toate principiile ingineriei discutate în acest articol converg într-un singur punct de decizie: cine construiește matrița? Alegerea dintre producătorii de matrițe progresive pentru lucrări cu ecartament greu-este fundamental diferită de aprovizionarea cu scule standard. Furnizorul trebuie să înțeleagă gestionarea forței cumulative, comportamentul benzilor de gros-gabarit, strategia de inserție din carbură și designul conștient de întreținere-. Nu toți producătorii de matrițe de ștanțare au această experiență.

Atunci când evaluați furnizorii de matrițe progresive pentru aplicații cu ecartament greu-, concentrați-vă pe aceste criterii:

• Experiență demonstrată cu ecartament greu{0}:Solicitați studii de caz sau referințe care implică material peste 3 mm prelucrat în matrițe progresive. Un furnizor cu experiență numai în sculele de conectare cu calibre subțire-va subestima cerințele structurale ale lucrărilor grele.
• Simulare și validare interne{0}:Producătorii de matrițe de ștanțare a metalelor care utilizează FEA pentru simularea formării și încercarea virtuală pot identifica dezechilibrele de forță, problemele de respingere și slăbiciunile structurale înainte de tăierea oțelului. Acest lucru reduce iterațiile costisitoare în timpul încercării matriței.
• Expertiza in materiale si tratament termic:Furnizorul trebuie să specifice oțelurile de matriță, tipurile de carbură și procesele de tratare termică adecvate pentru încărcarea cu impact de-gabar mare, nu doar oțel standard pentru scule în toate stațiile.
• Capacitate presa de probă:Un producător de matrițe progresive are nevoie de prese suficient de mari pentru a încerca unelte de grosime-în condiții de producție realiste. Dacă cea mai mare presă a lor este de 200 de tone și matrița dvs. necesită 800, ei nu pot valida performanța în-casa.
• Documentație de întreținere și instruire:Cei mai buni producători de matrițe de ștanțare a metalelor furnizează manuale de service detaliate care specifică procedurile de ascuțire, criteriile de înlocuire a componentelor și liste de verificare adaptate pentru matrița specifică. Fără aceasta, camera dvs. de instrumente funcționează pe baza unor presupuneri.
• Scalabilitate și asistență post-vânzare:Programele de producție evoluează. Furnizorul dvs. ar trebui să ofere modificări de inginerie, aprovizionare cu componente de rezervă și asistență tehnică continuă pe toată durata de viață a matriței, nu doar prin cumpărarea inițială.
• Sisteme de calitate și metrologie:Verificați dacă furnizorul utilizează echipamente avansate de inspecție, validare CMM și proceduri de calitate documentate. Serviciile progresive de ștanțare a matriței pentru lucrări de-gabari grele necesită un control mai strict al procesului în timpul construcției matriței, pentru a se asigura că unealta funcționează conform proiectării.

Pentru echipele care se aprovizionează cu instrumente progresive de gros-gabarit, cu experiență în formarea mai multor-stații,YICHENeste un producător de matrițe progresiv axat pe repetabilitate strânsă și producție de masă scalabilă. Specializarea lor în matrițe de ștanțare progresivă de-volum mare le face o resursă relevantă atunci când inginerii de producție au nevoie de unelte care să mențină consistența dimensională în campaniile extinse de-calibrul greu.

Decizia furnizorului determină, în cele din urmă, dacă matrița dvs. progresivă grea asigură economia planificată pe{0}}parte sau devine o sarcină de întreținere care erodează fiecare avantaj de cost pe care trebuia să îl ofere procesul. Investiți în avans timpul de evaluare, verificați capabilitățile în raport cu cerințele dvs. specifice de material și tonaj și tratați relația ca un parteneriat pe termen lung-mai degrabă decât o achiziție tranzacțională. O matriță progresivă construită chiar de producătorul potrivit rulează pentru milioane de accesări. Unul construit de magazinul greșit s-ar putea să nu ajungă niciodată la pragul de rentabilitate-.

Întrebări frecvente privind ștanțarea grea a matrițelor progresive

1. Ce grosime a materialului se califică drept ștanțare grea progresivă a matriței?

Ștanțarea cu matriță progresivă grea începe în general la aproximativ 3 mm (0,118 inchi) și se extinde până la aproximativ 16 mm (0,625 inci). Cu toate acestea, pragul nu este absolut. Depinde de aliajul specific, geometria piesei și numărul de stații de matriță. De exemplu, oțelul inoxidabil de 3 mm cu formare complexă se poate comporta ca o muncă grea din cauza forțelor de tăiere ridicate, în timp ce oțelul moale de 3 mm poate funcționa în continuare cu scule standard. Definiția practică se concentrează pe momentul în care armarea sculelor, presele cu capacitate mai mare-și manipularea benzilor modificate devin obligatorii pentru o producție fiabilă.

2. Cum se calculează tonajul pentru o matriță progresivă-grea?

Calculul tonajului pentru matrițele progresive grele necesită însumarea tuturor forțelor simultane în fiecare stație într-o singură cursă de presare. Inginerii calculează forța de tăiere (perimetru x grosime x rezistență la forfecare), forța de formare (care crește cu pătratul grosimii pentru îndoire) și forța de decuplare (5-20% din forța de tăiere) la fiecare stație. Se adaugă toate sarcinile auxiliare de la dispozitivele de decapare cu arc, plăcuțele de azot, dispozitivele de ridicare și camele. Se aplică un factor de siguranță de 20-30% pentru a ține cont de variabilitatea materialului și de uzura sculelor. În mod critic, inginerii trebuie să verifice, de asemenea, că capacitatea de energie a presei susține curba forței în poziția de cursă în care are loc formarea, nu doar tonajul nominal de vârf.

3. Când ar trebui să alegeți matrița progresivă în locul matriței de transfer pentru piesele de gros-gabar?

Matrița progresivă este cea mai bună alegere pentru piesele de gros{0}}gabarit, atunci când volumele anuale depășesc aproximativ 100.000 de bucăți, geometria piesei implică îndoiri, străpungeri și forme moderate, fără trageri adânci, iar piesa de prelucrat poate rămâne atașată la banda de suport pe parcursul tuturor operațiunilor. Matrița de transfer devine necesară atunci când piesele necesită rotație între stații, formare tridimensională adâncă, dimensiuni care depășesc lățimea practică a benzii sau grosimea materialului de peste 10-12 mm. Furnizori precum YICHEN sunt specializați în matrițe de ștanțare progresivă pentru aplicații cu volum mare-care necesită formare în mai multe stații și repetabilitate strânsă în campanii extinse de producție.

4. De ce uneltele cu matriță progresivă de gros-gabarință costă mai mult decât matrițele progresive standard?

Sculele progresive de gros-gabarit costă cu 40-80% mai mult decât matrițele echivalente de ecartament-subțire din cauza mai multor factori de amestecare. Saboții matrițelor trebuie să aibă o grosime de 100-150 mm în loc de 50-75 mm standard. Plăcuțele din carbură sunt necesare în stațiile de tăiere-critice de uzură. Sistemele de ghidare au nevoie de stâlpi cu diametru mai mare cu blocuri de călcâi pentru rezistență la împingere. Distanța mai mare a stațiilor crește lungimea totală a matriței și cerințele pentru patul de presare. Lanțul de echipamente de susținere, inclusiv derulatoare, dispozitive de îndreptare și servoalimente pentru sarcini grele, adaugă costuri de capital în amonte. În ciuda investiției inițiale mai mari, pragul de rentabilitate apare de obicei între 75.000 și 150.000 de piese, după care economiile pe piesă se adaugă la fiecare piesă suplimentară produsă.

5. Cât de des au nevoie de ascuțire și întreținere matrițele progresive grele?

Matricele progresive de-calibrul greu necesită ascuțire mult mai frecvent decât uneltele standard de-gabaritul. Poansonele de tăiere din oțel pentru scule care prelucrează oțel carbon de 6 mm au nevoie de obicei de ascuțire la fiecare 30.000 până la 80.000 de loviri, în comparație cu 150.000 până la 500.000 de loviri pentru lucrări cu ecartament subțire-. Inserțiile din carbură pot extinde intervalele până la 300.000 de loviri sau mai mult la stațiile critice. Dincolo de ascuțire, arcurile de azot se obosesc mai repede la preîncărcare mai mare, diametrele pilot se uzează din cauza angajării rigide a benzilor și bucșele de ghidare se degradează din cauza încărcării grele susținute. Locurile consecvente-per-intervalele de service și procedurile documentate pentru cantitățile de îndepărtare sunt esențiale pentru durata de viață previzibilă a matriței și calitatea piesei.
