În interiorul unei fabrici de ștanțare progresivă a matrițelor: ceea ce dor cumpărătorilor

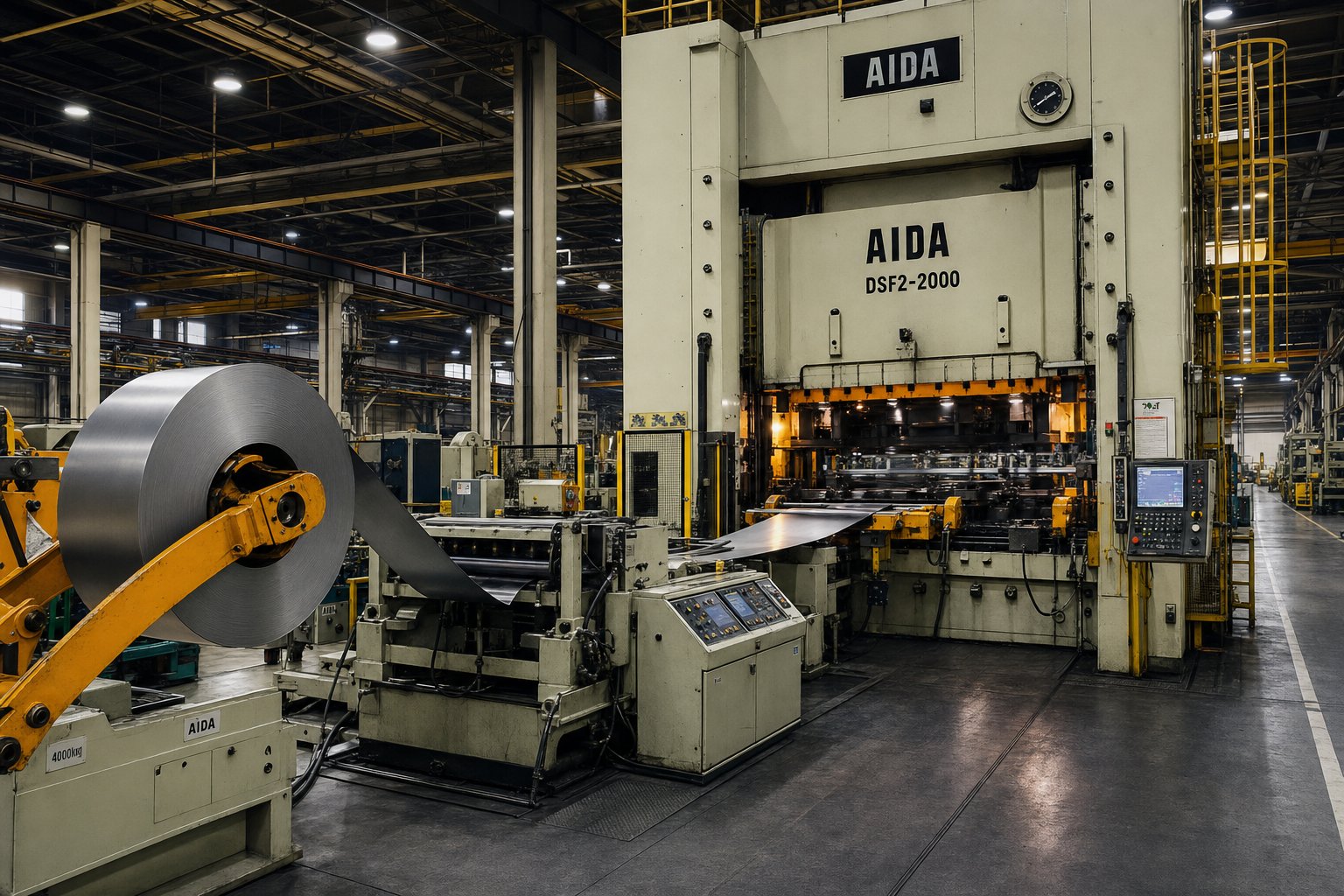

Ce este o fabrică de ștanțare progresivă a matrițelor

Imaginați-vă o instalație în care bobinele de metal brute intră pe un capăt și piesele de precizie finite ies pe celălalt, totul fără ca o singură mână să atingă piesa de prelucrat la mijlocul-procesului. Aceasta este ideea de bază din spateo fabrică de matriță progresivă, cu toate acestea, majoritatea cumpărătorilor nu văd niciodată dincolo de docul de încărcare. Acest articol vă duce la fabrica pentru a descoperi ceea ce determină de fapt calitatea, costul și livrarea în aceste operațiuni extrem de specializate.

Definirea fabricii de ștanțare progresivă a matrițelor

O fabrică de ștanțare progresivă a matrițelor este o unitate de producție care integrează ingineria matrițelor, operațiuni de presă-de mare viteză și producție continuă cu bobină-alimentată sub un singur acoperiș pentru a transforma benzile metalice plate în componente finite prin formarea secvenţială multi-într-un singur ciclu de cursă de presare.

Iată ce înseamnă asta în practică. O bobină de metal se alimentează într-o presă de ștanțare echipată cu o matriță progresivă, o unealtă specializată care conține mai multe stații dispuse în succesiune. Cu fiecare lovitură a presei, banda avansează pe o distanță fixă ​​și fiecare stație efectuează o operațiune diferită, fie că este străpungerea unei găuri, îndoirea unei urechi sau crearea unui detaliu de suprafață. Toate stațiile acționează simultan pe diferite porțiuni ale benzii, astfel încât fiecare ciclu de presare produce o piesă finalizată la stația finală de tăiere. Acest proces, numit adesea ștanțare prog matriță la atelier, permite rate de producție care pot ajunge la sute sau chiar mii de piese pe minut, în funcție de complexitate.

Ștanțarea progresivă a metalelor se bazează pe acest principiu cu mai multe-stații pentru a obține o repetabilitate dimensională strictă de-a lungul a milioane de cicluri. Deoarece banda este ghidată de știfturi pilot și poziționată de matrița în sine, fiecare piesă iese practic identică cu ultima, făcând metoda ideală pentru componentele cu volum mare-care necesită o calitate constantă.

Cum diferă de fabricația generală a metalelor

Un atelier general de fabricare a metalelor și o fabrică de ștanțare progresivă ar putea funcționa ambele cu tablă, dar asemănarea se termină aici. Atelierele de fabricație folosesc echipamente standard, cum ar fi tăietoare cu laser, presă frână și stații de sudură pentru a produce piese prin operațiuni separate, secvențiale. Fiecare pas necesită adesea manipulare manuală, repoziționare și setări individuale. Această flexibilitate face ca fabricarea să fie excelentă pentru prototipuri, rulări cu volum redus-și designuri revizuite frecvent.

O fabrică de matrițe progresive, prin contrast, este construită în jurul sculelor dedicate și fluxului continuu. Matrița personalizată prog combină fiecare pas de formare într-un singur instrument integrat, eliminând transferurile manuale între mașini. Acolo unde un atelier de fabricație ar putea atinge toleranțe de±0,005" până la ±0,015", ștanțarea progresivă se menține în mod obișnuit între ±0,001" și ±0,005" cu repetabilitate aproape-identică pe parcursul întregii serii de producție. Compensația este investiția inițială în scule și flexibilitatea redusă a designului odată ce matrița este construită.

Deci, ce este un mor progresiv, mai exact? Este un set de instrumente-concepute cu precizie, care conține perforații, blocuri de matriță, plăci de decuplare, piloti și sisteme de transport, toate concepute pentru a efectua operațiuni de tăiere și formare într-o secvență controlată. Matrița în sine este inima fabricii, iar designul său determină totul, de la toleranțe realizabile până la viteza maximă de presare.

Înțelegerea acestei distincții contează deoarece modelează fiecare decizie în aval, de la selecția materialului și proiectarea matrițelor până la pragurile de volum de producție și structurile de cost. Secțiunile următoare defalcă fiecare dintre acești factori din perspectiva a ceea ce se întâmplă de fapt în interiorul acestor facilități, începând cu mecanica pas-cu-a modului în care o bandă de metal devine o piesă finită.

Cum funcționează procesul de ștanțare progresivă a matrițelor

Banda intră, piesele finite ies. Acel rezumat-propoziție abia zgârie suprafața a ceea ce se întâmplă de fapt în presă.Procesul de ștanțare progresivă a matrițeieste o secvență strâns coregrafiată în care sincronizarea, precizia și comportamentul materialului se intersectează în câteva fracțiuni de secundă. Să parcurgem fiecare etapă, astfel încât să puteți vizualiza exact modul în care o bobină plată se transformă într-o componentă finită complexă.

De la bobină la piesa finită într-o singură cursă de apăsare

Imaginează-ți o bobină de metal, cântărind uneori câteva mii de lire sterline, montată pe un derulator în partea din față a liniei de presă. De acolo, banda trece prin role de îndreptare care îndepărtează curba naturală rămasă de la bobinare, apoi avansează în matriță. Fiecare cursă a presei conduce jumătatea superioară a matriței în jos, iar banda se deplasează înainte cu o distanță fixă ​​numită pas de avans. Iată procesul complet de ștanțare progresivă împărțit în pașii de bază:

1. Încărcarea bobinei- Bobina de metal este plasată pe un derulator și filetată în linie.
2. Îndreptarea- Rolele aplatizează banda pentru a elimina setarea bobinei și pentru a asigura o alimentare stabilă.
3. Lubrifiere- Se aplică o peliculă subțire de ulei de ștanțare pentru a reduce frecarea și a prelungi durata de viață a matriței.
4. Hrănire servo- Un alimentator de precizie avansează banda cu pasul exact de avans cu fiecare cursă de apăsare.
5. Pilotare- Știfturile pilot cad în găurile pre-perforate pentru a bloca poziția benzii înainte de a începe orice formare.
6. Operațiunile stației- Fiecare stație de matriță își realizează sarcina de tăiere sau formare atribuită simultan pe diferite secțiuni ale benzii.
7. Transport transportator- Partea parțial formată rămâne conectată la banda purtătoare pe măsură ce avansează la următoarea stație.
8. Limită finală- Ultima stație separă partea finalizată de banda purtătoare.
9. Ejectare și colectare- Piesele finite cad în containere, transportoare sau sisteme de ambalare sub matriță.

Fiecare dintre acești pași are loc într-un singur ciclu de apăsare. La viteza de producție, întreaga secvență se poate repeta de sute de ori pe minut.

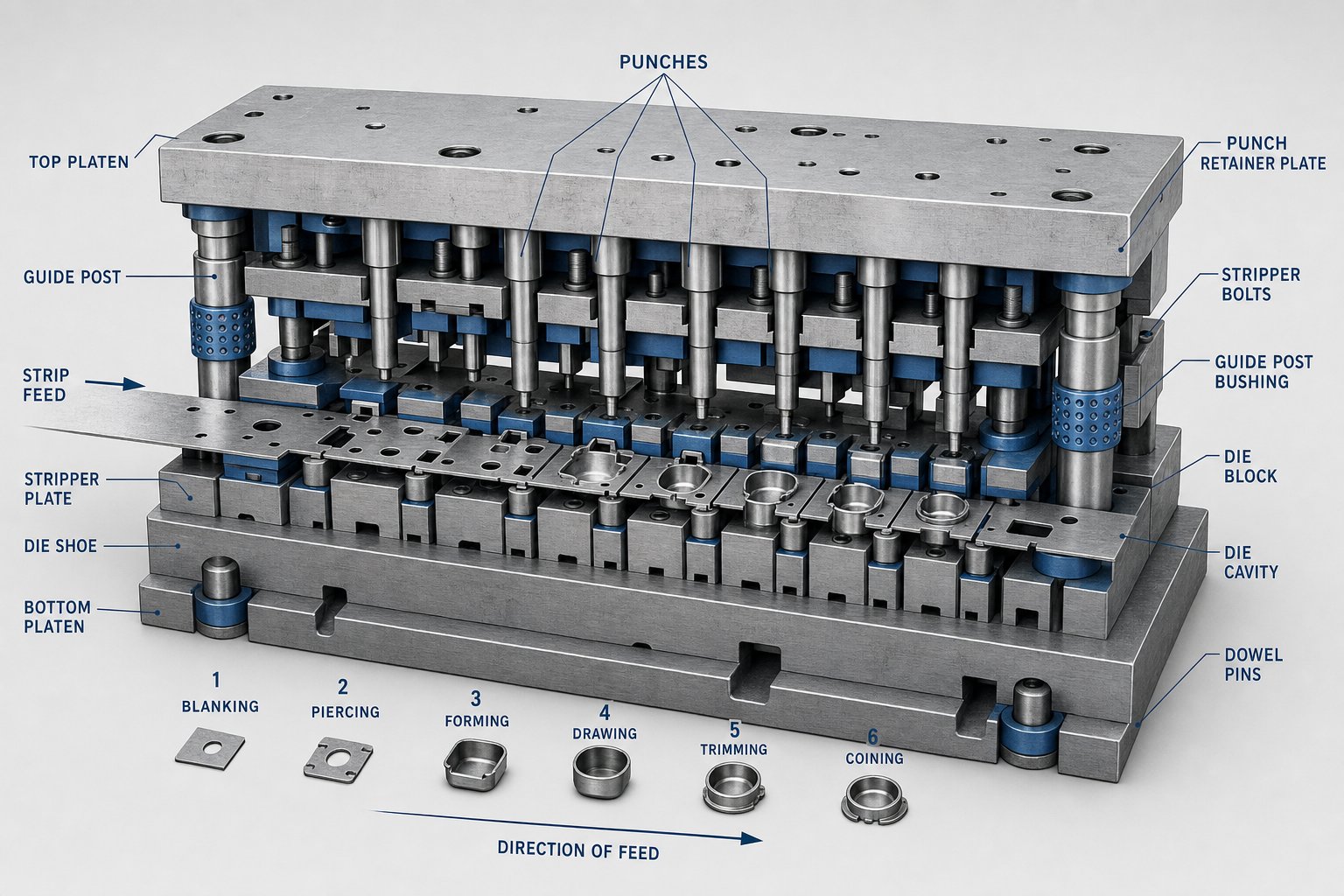

Ce se întâmplă la fiecare stație de matriță

Gândiți-vă la o matriță de ștanțare progresivă ca la o serie de stații de lucru specializate dispuse în linie dreaptă în interiorul unui singur instrument. Fiecare stație se ocupă de una sau două operațiuni specifice, iar banda le întâlnește într-o ordine atent proiectată. O secvență tipică ar putea arăta astfel:

• Stații de piercing- Perforați găurile pilot și deschiderile funcționale la începutul benzii. Aceste găuri pilot devin punctele de referință pentru fiecare operațiune ulterioară.
• Stații de golire- Tăiați profilul exterior sau caracteristicile interne care definesc forma piesei.
• Stații de îndoire- Formați file, flanșe sau unghiuri prin apăsarea materialului peste poansonuri sau blocuri de matriță.
• Stații de formare- Creați geometrie tri-dimensională, nervuri sau elemente în relief care adaugă rigiditate structurală.
• Stații de monedă- Aplicați presiune mare localizată pentru a comprima materialul pentru un control dimensional mai strict sau detalii ale suprafeței.
• Stație de întrerupere- Separă piesa finită de banda de suport, completând ciclul.

Ordinea contează. Caracteristicile pilot și de referință sunt create mai întâi, sarcinile mari de tăiere sunt distribuite pe mai multe stații pentru a echilibra forțele, iar formarea tri-dimensională are loc numai după ce banda are suficient suport structural pentru a rămâne stabilă. Cointarea sau calibrarea vine târziu în secvență pentru a corecta orice retur de la curbele anterioare.

De ce contează operarea simultană cu mai multe stații

Aici este locul în care ștanțarea progresivă a metalului cu matriță trage înaintea altor metode. În timpul fiecărei curse de presare, fiecare stație din matriță funcționează în același timp, doar pe diferite porțiuni ale benzii. Stația 1 străpunge găurile pilot pe o secțiune proaspătă, în timp ce stația 4 îndoaie o linie pe o secțiune care a intrat cu patru lovituri mai devreme, iar stația opt tăie o parte complet terminată care și-a început călătoria cu opt lovituri în urmă.

Această operațiune simultană înseamnă că timpul de ciclu pentru o parte este egal cu timpul de ciclu pentru o cursă de apăsare, indiferent de câte stații conține matrița. O matriță cu douăsprezece-stații care rulează la 200 de curse pe minut produce încă 200 de piese finite pe minut. Comparați acest lucru cu ștanțarea cu o singură lovitură-, unde fiecare operațiune necesită o configurare separată a presei, transfer manual al piesei și ciclu individual. Sau luați în considerare ștanțarea matriței de transfer, care mută mecanic un semifabricat detașat între stații, adăugând timp de manipulare și limitând viteza presei.

Rezultatul este repetabilitate consecventă pe milioane de cicluri. Deoarece banda nu părăsește matrița, fiecare piesă urmează aceeași cale, întâlnește aceeași geometrie a sculei și primește aceleași forțe de formare. Deriva dimensională rămâne minimă atâta timp cât matrița este întreținută în mod corespunzător și materialul de intrare rămâne în limitele specificațiilor. Acest nivel de control al procesului este ceea ce face din această metodă coloana vertebrală a producției de precizie de-volum mare, dar realizarea acesteia depinde în mare măsură de alegerea materialului potrivit pentru designul matriței, un factor care modelează totul, de la numărul de stații până la benzile de toleranță realizabile.

Materiale care modelează designul și performanța matrițelor de ștanțare progresivă

Fiecare material îi spune designerului matriței ce vrea să devină și ce refuză să facă. O bandă de cupru moale alunecă prin stațiile de formare cu o rezistență minimă, în timp ce oțelul inoxidabil de înaltă-rezistență ripostează la fiecare îndoire, solicitând un tonaj mai mare, spațiu liber mai largi și stații suplimentare pentru a-l convinge în formă. Alegerea materialelor de ștanțare progresivă nu afectează doar performanța piesei finite. Dictează întreaga arhitectură a matriței de la prima schiță până la ultima cursă de producție.

Cum proprietățile materialelor conduc deciziile de proiectare a matriței

Când specificați un metal pentru o piesă ștanțată progresivă, definiți simultan modul în care trebuie construit matrița. Trei proprietăți mecanice au cea mai mare influență:

• Rezistență la tracțiune- Metalele cu o rezistență mai mare-necesită un tonaj de presare mai mare pentru tăiere și formare. Acest lucru se traduce prin componente mai grele din oțel pentru scule, plăci de matriță mai groase și, potențial, mai puține operațiuni pe stație pentru distribuirea sarcinii.
• Rata de întărire{0}(n valoare)- Materiale care se întăresc rapid în timpul deformării, cum ar fi oțelurile inoxidabile austenitice,distribuiți întinderea mai uniformdar rezistă și formării în continuare la fiecare stație succesivă. Proiectanții matrițelor trebuie să țină seama de creșterea forțelor de formare pe măsură ce banda avansează prin stații.
• Grosimea și ductilitatea- Stocurile mai groase necesită șanțuri mai mari-pentru-degajări ale matriței (de obicei 8-10% din grosimea materialului pe fiecare parte) și picioare de formare mai lungi. Mai multe metale ductile tolerează îndoituri mai strânse și trageri mai adânci, fără crăpare, reducând numărul de stații.

Acești factori interacționează în moduri care modelează direct aspectul stației. O piesă realizată din oțel moale de 0,030" poate avea nevoie de opt stații, în timp ce aceeași geometrie din oțel inoxidabil de 0,030" ar putea necesita zece sau douăsprezece stații pentru a gestiona revenirea elastică și întărirea prin lucru. Fiecare stație suplimentară adaugă lungimea matriței, crește costul de construcție și necesită o presă cu un pat mai mare.

Distanța cu pumnul-pentru-moare este o altă variabilă critică.Clearance optimecontrolează înălțimea bavurilor, calitatea-tăierii și uzura sculei. Materialele moi, cum ar fi aluminiul, pot avea distanțe mai strânse pentru margini mai curate, în timp ce aliajele mai dure au nevoie de mai mult spațiu pentru a preveni defectarea prematură a perforației. Greșit, accelerează uzura matriței și împinge piesele din toleranță mai repede decât se aștepta.

Metale comune și caracteristicile lor de ștanțare

Sună complex? Devine mai ușor de gestionat atunci când înțelegeți punctele forte și limitările practice ale fiecărei familii de materiale procesate în mod obișnuit într-o fabrică de ștanțare progresivă. Iată cum se compară cele mai frecvent specificate metale:

Ștanțare progresivă din oțel carbonrămâne alegerea calului de muncă pentru piesele structurale, deoarece clasele de oțel moale oferă o formabilitate excelentă la costuri reduse. Rezistența lor moderată la tracțiune menține cerințele de tonaj al presei rezonabile, iar comportamentul lor previzibil permite proiectanților de matrițe să utilizeze degajări standard și oțeluri convenționale pentru scule. Când este necesară protecția împotriva coroziunii, placarea cu zinc sau cromat adaugă durabilitate fără a modifica semnificativ designul matriței.

Ștanțarea progresivă din oțel inoxidabil introduce un set diferit de provocări. Calitățile austenitice precum 304 lucrează-se întăresc agresiv, ceea ce înseamnă că fiecare stație de formare întâlnește un material din ce în ce mai dur. Designerii răspund adăugând stații intermediare de recoacere sau împărțind forme complexe în mai multe hit-uri. Inoxidabilul uzează, de asemenea, muchiile de tăiere mai repede, necesitând adesea perforații din carbură sau acoperite, mai degrabă decât oțelul standard pentru scule D2.

Ștanțarea progresivă a cuprului și alamei este obișnuită pentru componentele electrice în care conductivitatea contează mai mult decât rezistența brută. Moliciunea cuprului îl face iertător în timpul formării, dar creează propria sa durere de cap: melcii tind să se lipească de pumni, iar materialul se poate mânji pe suprafețele matriței. Lubrifierea adecvată și suprafețele de poanson lustruite ajută la gestionarea acestor tendințe. Alama oferă mai multă rigiditate, păstrând în același timp o bună formabilitate, ceea ce o face populară pentru conectorii și terminalele care au nevoie de un comportament de tip arc-.

Ștanțarea progresivă a aluminiului necesită atenție la uzură, o condiție în care aluminiul micro-sudă pe suprafețele sculei sub presiune. Designerii de matrițe contracarează acest lucru cu acoperiri specializate, cum ar fi TiN sau DLC pe poanson, împreună cu lubrifiere mai grea. Formabilitatea foarte mare a aluminiului și greutatea redusă îl fac atractiv pentru aripioare HVAC, carcase electronice și aplicații de ușurare pentru automobile, dar cerințele de scule sunt diferite de ștanțarea progresivă din oțel.

Potrivirea materialului la aplicație nu se referă doar la ceea ce are nevoie piesa în service. Este vorba despre înțelegerea modului în care această alegere se repetă prin proiectarea matrițelor, programele de întreținere și economia producției. Un material care se formează cu ușurință, dar care distruge rapid sculele, poate costa mai mult de un milion de piese-execuție decât un metal mai greu-de format-care păstrează durata de viață a matriței. Această interacțiune între comportamentul materialului și infrastructura fabricii determină ce echipament are nevoie operațiunea pentru a susține o producție eficientă și repetabilă la scară.

Infrastructura fabricii și echipamente critice

Proprietățile materialului definesc ceea ce trebuie să realizeze matrița, dar infrastructura liniei de presă este cea care determină dacă aceste cerințe pot fi îndeplinite la viteză, la volum și în limitele toleranței. Majoritatea cumpărătorilor evaluează o fabrică de ștanțare progresivă a matrițelor numai pe baza prețului piesei. Rareori se întreabă ce se află în spatele ofertei: tipul presei, precizia alimentării, capacitatea de manipulare a bobinei sau sistemele de inspecție care separă în mod colectiv un furnizor capabil de unul care rulează pe timp împrumutat.

Tipuri de apăsare și selecție tonaj

Presa de ștanțare progresivă este motorul întregii operațiuni, iar două tehnologii principale domină podeaua: mecanică și servo-.

A presă mecanicăstochează energia de rotație într-un volant și o eliberează printr-un arbore cotit pentru a conduce berbecul în jos. Aceste mașini excelează la viteză brută și simplitate, funcționând adesea cu curse mai mari pe minut decât alternativele servo. Profilul lor fix de cursă le face ideale pentru sculele cu matriță progresivă repetitive,-de volum mare, unde cerințele de formare rămân constante de la prima parte până la miliona. Presele mecanice suportă, de asemenea, costuri inițiale mai mici și cerințe de întreținere mai simple, păstrând costul total de proprietate gestionabil pentru operațiunile care nu necesită programabilitate la mijlocul-cursă.

Presele servo-înlocuiesc mecanismul volantului cu servomotoare care controlează direct mișcarea berbecului. Avantajul cheie este programabilitatea: operatorii pot regla viteza de alunecare, timpul de staţionare şi forţa în orice punct al cursei. Această flexibilitate contează atunci când unealta dvs. de ștanțare progresivă întâlnește materiale precum oțel inoxidabil sau aliaje-de înaltă rezistență, care beneficiază de viteze mai mici de formare în punctul mort inferior. Presele servo permit, de asemenea,-pauze de cursă pentru sistemele de alimentare sau operațiunile de transfer, făcându-le bine-potrivite pentru geometriile de piese complexe. Compensația este viteza maximă redusă și investiția inițială mai mare.

Selectarea tonajului se leagă direct de materialul procesat. Aveți nevoie de suficientă capacitate de presă pentru a gestiona sarcinile combinate de tăiere și formare în toate stațiile de matriță simultan. O presă cu matriță progresivă care rulează o unealtă cu douăsprezece-stații din oțel moale de 0,060 inchi se confruntă cu cerințe de forță foarte diferite față de același număr de stații în inox 0,040 inchi. Sub-tonajul duce la formarea incompletă și la defectarea prematură a sculei, în timp ce supra-specificarea deșeurilor de capital. Majoritatea fabricilor mențin o gamă de prese, de obicei de la 30 de tone pentru matrițe de conector miniaturale până la 600 de tone sau mai mult pentru componentele structurale auto.

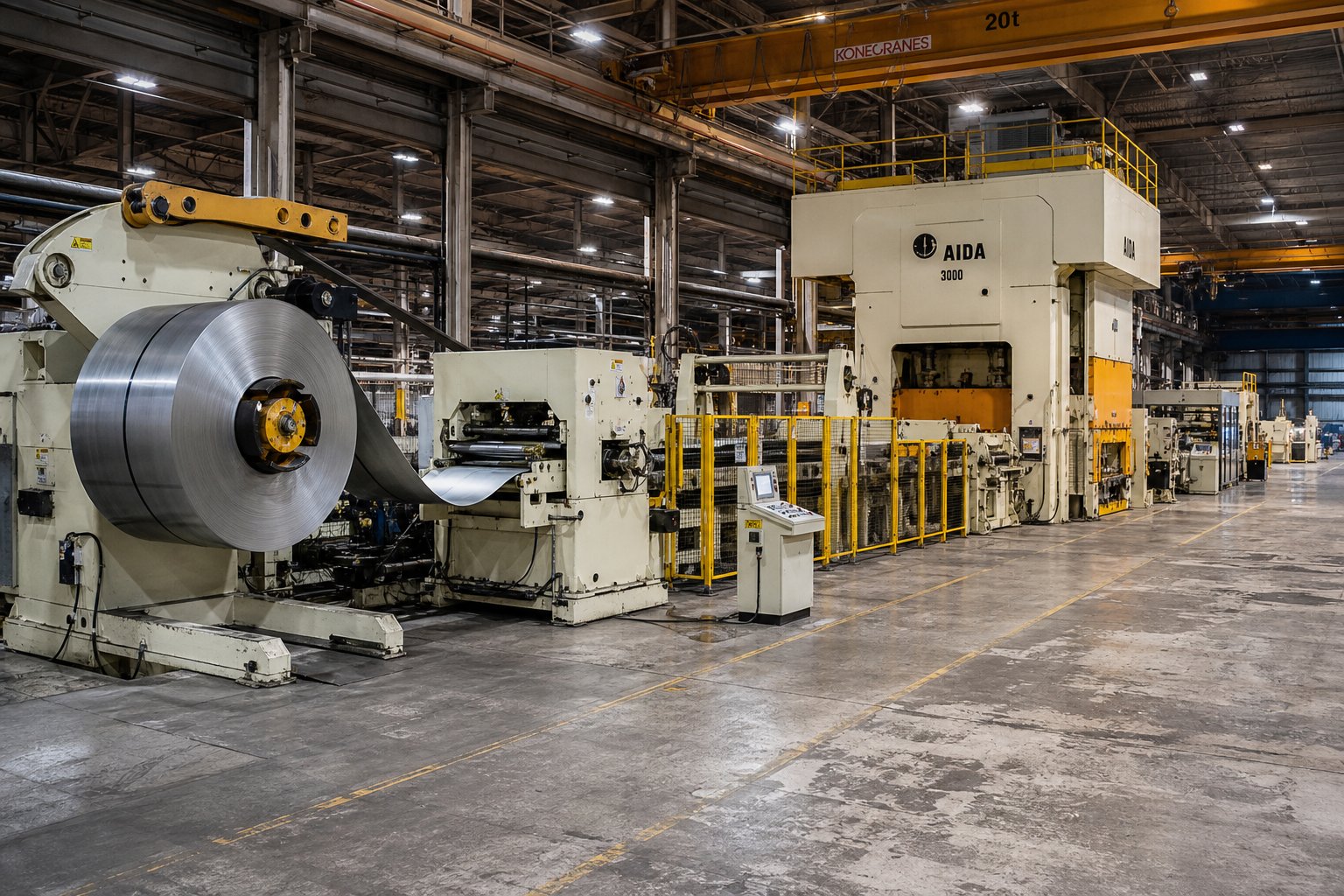

Sisteme de alimentare și echipamente de manipulare a bobinelor

Presa poate produce piese bune numai dacă banda ajunge plată, dreaptă și poziționată la o miimi de inch la fiecare cursă. Această responsabilitate revine liniei de manipulare a bobinei, un sistem care funcționează în amonte de matriță, dar determină direct ce iese la celălalt capăt.

Un completechipamente de alimentare presă bobinelinia include trei componente integrate:

• Bobina bobina (debobinator)- Ține și desfășoară bobina de metal la o viteză controlată. Modelele motorizate sunt esențiale pentru stocurile mai grele pentru a menține tensiunea constantă și pentru a preveni creșterea.
• Îndreptat- Utilizează role de precizie pentru a îndepărta setul de bobine, curbura reziduală de la înfășurarea pe o bobină. Fără o îndreptare adecvată, banda intră în matriță cu erori dimensionale încorporate-care se adaugă prin fiecare stație de formare.
• Servo alimentator- Avansează banda cu pasul exact de avans necesar pentru fiecare cursă de apăsare. Servoalimentatoarele moderne ating o precizie de poziționare de până la ± 0,0005", care este esențială pentru menținerea alinierii pinului pilot și prevenirea greșelilor care pot prăbuși matrița.

Când aceste trei sisteme funcționează sincronizat, banda intră în instrumentul de ștanțare progresivă plat, fără stres-și localizat cu precizie. Orice slăbiciune a acestui lanț, o rolă de îndreptare uzată, un alimentator cu joc sau un derulator subdimensionat, apare imediat ca variație dimensională sau deteriorare a matriței. Cumpărătorii cu experiență întreabă despre vechimea sistemului de alimentare, specificațiile de acuratețe și înregistrările de întreținere din motive întemeiate.

Tehnologie-de inspecție a calității în linie

Viteza nu înseamnă nimic dacă faci resturi cu 300 de mișcări pe minut. De aceea, facilitățile moderne integrează inspecția direct în linia de presă, mai degrabă decât să se bazeze doar pe eșantionarea post-producție.

• Senzori în-die- Monitorizați tonajul, poziția benzii și ejectarea pieselor în timp real. O creștere bruscă a tonajului semnalează o tragere de melc sau o greșeală înainte de a escalada într-o prăbușire a morții.
• Sisteme de inspecție vizuală- Camerele-de mare viteză montate la ieșirea matriței evaluează dimensiunile critice față de un master digital pentru fiecare piesă. Inline AOI (Inspecție Optică Automatizată) captează imagini la viteza de producție, semnalând abaterile dimensionale și îndepărtând piesele defecte fără a încetini presa.
• Măsurare cu laser- Evaluarea fără-contact a caracteristicilor precum unghiurile de îndoire, înălțimile și pozițiile orificiilor pentru părțile în care inspecția bazată pe cameră-nu are rezoluție.
• Detectare prezență și ejecție a pieselor- Confirmă că piesele finite eliberează matrița înainte de începerea următoarei mișcări, prevenind loviturile duble-și deteriorarea sculelor.

Aceste sisteme creează o buclă de feedback închisă. În loc să descopere o deviere a toleranței după producerea a mii de piese, linia de presă prinde abateri în cadrul ciclurilor și poate declanșa opriri automate înainte ca deșeurile să se acumuleze.

Unele fabrici împing integrarea și mai departe prin încorporarea operațiunilor secundare direct în linia de presă. Talerea, sudarea, instalarea inserției, placarea selectivă și chiar ambalarea automată pot avea loc-în linie, eliminând manipularea pieselor între stațiile de lucru discrete. Acest tip de integrare reduce timpul de livrare, minimizează munca-în-inventarul de proces și elimină oportunitățile de manipulare a daunelor, dar necesită, de asemenea, controale mai sofisticate ale liniilor de presă și un nivel mai ridicat de investiții în inginerie în avans.

Toată această infrastructură implică costuri, iar acest cost influențează direct economia fiecărei părți care iese din linie. Tonajul presei, complexitatea matrițelor, precizia alimentării și tehnologia de inspecție contribuie toate la prețul pe-unitate, dar nu în modul liniar simplu pe care îl presupun majoritatea cumpărătorilor. Înțelegerea modului în care investiția în scule și volumul de producție interacționează dezvăluie de ce ștanțarea progresivă a matriței domină anumite categorii de costuri, în timp ce alte metode câștigă la diferite scări.

Economia matriței progresive

Infrastructura determină capacitatea, dar volumul determină dacă această capacitate are sens financiar pentru proiectul dvs. Cea mai frecventă greșeală pe care o fac cumpărătorii atunci când evaluează matrițarea progresivă nu este alegerea unei fabrici greșite. Este aplicarea unei metode de fabricație greșite la scara lor de producție, fie plătind pentru unelte pe care nu le vor amortiza niciodată, fie plătind în exces per-parte, pe o metodă care nu poate ține pasul cu cererea.

Economia de aici nu este complicată, dar sunt contraintuitive. O investiție inițială mai mare poate oferi un cost total de program dramatic mai mic, dar numai atunci când pragurile de volum se aliniază cu complexitatea matriței. Să dezvăluim unde se află acele praguri și ce cadru ar trebui să utilizați pentru a le evalua.

Când investiția în sculele cu matrițe progresive se plătește

Sculele de matriță și ștanțare progresive implică un cost inițial semnificativ. O matriță simplă cu patru-la-sase stații care manipulează operațiunile de străpungere-și-îndoirea de bază în oțel moale se încadrează de obicei între 10.000 USD și 25.000 USD. Sculele de complexitate medie-cu opt până la paisprezece stații, toleranțe mai stricte și operațiuni de formare ajung în intervalul de la 25.000 la 60.000 USD, care este locul în care se concentrează majoritatea aplicațiilor de automobile și electronice. Matricele care depășesc 60.000 USD implică, de obicei, imbutirea adâncă, în-filetare, inserții din carbură sau pachete specializate de detectare.

Investiția respectivă are sens numai atunci când economiile pe{0}}parte le depășesc într-o fereastră de rambursare rezonabilă. Iată cum diferitele volume anuale se aliniază de obicei cu abordările de producție:

Punctul de încrucișare variază în funcție de geometria piesei, dar 50.000 de unități anuale reprezintă pragul în care majoritatea aplicațiilor justifică investiția progresivă în scule. Sub acest volum, costul matriței împărțit la numărul de unități depășește economiile pe-parte. Mai presus de aceasta, ștanțarea progresivă pe termen lung oferă de obicei rambursare în termen de 6 până la 18 luni.

Luați în considerare o comparație practică. Un suport de montare costă 5,00 USD pe unitate prin tăiere cu laser cu operații secundare manuale. Același suport costă 0,50 USD pe unitate prin ștanțarea matriței odată ce instrumentele există. La 50.000 de unități anuale, ștanțarea progresivă economisește 225.000 USD pe an în costuri parțiale. O investiție în matriță de 35.000 USD se amortizează în mai puțin de două luni de producție. La 10.000 de unități, aceeași matriță durează peste un an până la pragul de rentabilitate, iar la 5.000 de unități, s-ar putea să nu își recupereze niciodată costul în timpul ciclului de viață al produsului.

Complexitatea părții împinge aceste praguri mai sus. O matriță cu douăsprezece-stații cu formare, monedare și-tapare în matriță costă mult mai mult decât o unealtă de șase-stații-și-îndoire. Mai multe stații înseamnă mai multe ore de inginerie, mai multă șlefuire de precizie și mai multe cicluri de încercare iterative. Dacă geometria dvs. necesită o matriță de 55.000 USD, veți avea nevoie de volume proporțional mai mari sau de economii mai mari-per parte pentru a justifica investiția. Ca regulă generală, fiecare stație suplimentară adaugă 3.000 USD până la 8.000 USD la construcția matriței în funcție de complexitate și crește volumul-echitabil în consecință.

Costul total de proprietate dincolo de prețul pe{0}}parte

Majoritatea echipelor de achiziții calculează rentabilitatea investiției împărțind costul matriței la economiile pe{0}}parte și obținând o perioadă de rambursare. Aceasta surprinde poate jumătate din imagine. Costul total de proprietate include factori care nu apar pe cotația inițială, dar care se acumulează pe durata de viață a unui program de producție:

• Costul construcției matriței- Prețul cotat, care acoperă de obicei design, materiale, prelucrare și asamblare. Rareori include depanarea iterativă care transformă un ansamblu mecanic într-un sistem de producție stabil. Molele progresive de complexitate medie-de obicei necesită 5 până la 8 iterații de încercare înainte de a obține piese conforme.
• Dezvoltare și încercare- Ore de inginerie, încercări de presă, reparații ale componentelor după greșeli și cicluri de măsurare. O analiză a industriei a constatat că costurile de dezvoltare se apropie de costul matriței în sine pentru aplicații complexe.
• Intervalele de întreținere- Marginile de tăiere sunt plictisite, uzura suprafețelor de formare și oboseala componentelor arcurilor. Filierele progresive bine întreținute-necesită ascuțirea la fiecare 50.000 până la 200.000 de curse, în funcție de abrazibilitatea materialului. Fiecare ciclu de întreținere costă timpul în sala de scule și timpul de nefuncționare a producției.
• Speranța de viață a murit- O matriță proiectată și întreținută corespunzător poate produce milioane de piese înainte de a necesita o recondiționare majoră. Sculele de clasă A cu inserții înlocuibile prelungesc această durată de viață semnificativ în comparație cu construcția dintr-o-piesă.
• Rata de rebuturi- Deșeuri materiale inerente de la banda de transport și orice piese respinse în timpul producției. Optimizarea inteligentă a aspectului benzilor minimizează risipa de schelet, dar fiecare matriță progresivă generează niște resturi inevitabile. Deșeurile de materiale afectează direct costurile, iar designul slab al benzilor poate însemna aruncarea banilor în coșul de resturi.

Există, de asemenea, o valoare indirectă pe care matematica simplă a rambursării o pierde. Ștanțarea progresivă a matriței eliberează capacitatea presei care încetinește metodele consumate anterior. Acestea reduc calitățile prin eliminarea manipulării manuale între operații. Acestea comprimă timpii de livrare, deoarece producția încep în câteva minute, în loc să necesite configurații de mai multe-ore pe mai multe mașini. De obicei, aceste economii indirecte împing întreaga rentabilitate a investiției cu 30-50% peste ceea ce sugerează numai calculele pe parte.

Disciplina de achiziții care economisește bani la achizițiile de mărfuri, câștigă cea mai mică ofertă conformă, eșuează atunci când este aplicată instrumentelor progresive. O matriță cotată la 22.000 de dolari care necesită o dezvoltare neplanificată de 15.000 de dolari și se prăbușește de două ori în primul an costă mai mult decât o matriță de 38.000 de dolari care funcționează curat din prima zi. Evaluarea costului total de proprietate, mai degrabă decât prețul de achiziție, separă cumpărătorii experimentați de cei care se îndreaptă către depășiri de buget.

Cu toate acestea, chiar și cel mai bun model economic funcționează numai dacă matrița produce de fapt piese conforme pe durata de viață prevăzută. Ceea ce împiedică un milion de-moruri de accident vascular cerebral să iasă din toleranță, ce cauzează eșecurile catastrofale și cât de bine conduse fabricile le împiedică pe ambele-fabrici sunt întrebări care separă operațiunile capabile de cele care rulează pe timp împrumutat.

Prevenirea eșecurilor și controlul calității la etajul fabricii

Un mor progresiv nu eșuează dintr-o dată. Şopteşte înainte să ţipe. O bavură crește cu câteva miimi mai înaltă în fiecare schimb. O gaură pilot derivă cu jumătate de mie peste 50.000 de lovituri. Un melc se lipește de un pumn o dată, apoi de două ori, apoi se blochează între stații și prăbușește zarul. Fabricile care evită eșecurile catastrofale nu au noroc. Ei au construit sisteme care ascultă acele șoapte și acționează înaintea compușilor daune.

Moduri comune de eșec în ștanțarea progresivă

Molele progresive funcționează sub impact repetat de viteză mare-, iar modelele de defecțiuni pe care le dezvoltă sunt remarcabil de consistente în diferite aplicații. Înțelegerea acestor modele vă ajută să evaluați dacă un furnizor gestionează uneltele în mod proactiv sau doar așteaptă să se spargă ceva.

• Slug tragere- În timpul perforației, un mic disc de material (melcul) este perforat prin deschiderea matriței. În mod normal, scade curat printr-o gaură de relief. Dar când presiunea de vacuum dintre suprafața poansonului și melcul provoacă aderență, melcul se ridică înapoi cu perforatorul și rămâne prins în interiorul cavității matriței. Următoarea cursă îl introduce în suprafața benzii sau a matriței, potențial dăunându-le pe ambele. Tragerea melcului se accelerează pe măsură ce fețele de perforare se uzează și își pierd finisarea suprafeței.
• Îndepărtați greșelile- Dacă alimentatorul servo eliberează banda prea devreme sau prea târziu sau dacă știfturile pilot uzate nu reușesc să înregistreze banda cu precizie, materialul ajunge din poziție pentru următoarea cursă de presare. În cel mai bun caz, aceasta produce o parte din-de-toleranță. În cel mai rău caz, poansonul lovește o zonă nesuportată și întreaga matriță se prăbușește, îndoind sau rupând componentele din oțel de scule întărite, care durează zile sau săptămâni pentru a fi înlocuite.
• Formarea bavurilor- Fiecare perforare și ștanțare își pierde treptat din ascuțirea tăieturii. Pe măsură ce acea margine se rotunjește, materialul se rupe în loc să se forfeze curat, producând o bavură ridicată de-a lungul marginii tăiate. Creșterea bavurilor nu este doar o problemă cosmetică. Înălțimea crescută a bavurilor crește rezistența la decapare, ceea ce, la rândul său, crește riscul de aderență a melcului și reintroduce problema de tragere a melcului.
• Modele progresive de uzură- Știfturile și bucșele de ghidare dezvoltă un joc microscopic. Plăcile de stripare se uzează neuniform, creând o presiune inconsistentă pe bandă. Inserțiile de formare își pierd profilul cu miimi de inch la o sută de mii de curse. Niciuna dintre acestea nu provoacă individual defecțiune imediată, dar efectul lor cumulat schimbă treptat caracteristicile dimensionale în mai multe stații simultan.
• Înfometare de lubrifiere- Chiar și atunci când sistemul general de lubrifiere pare funcțional, zonele de contact uscate localizate se pot dezvolta în jurul stațiilor de perforare adânci sau zonelor de formare strânse. Uleiul insuficient provoacă uzurire, acumulare de căldură, absorbție de suprafață pe poanson și uzură accelerată a ghidajului, în special la matrițele de ștanțare progresivă cu pas îngust-care prelucrează oțel inoxidabil.

Aceste moduri de defecțiune sunt foarte interconectate. Uzura poansonului duce la creșterea bavurilor, ceea ce mărește forța de decuplare, ceea ce provoacă tragerea melcului, care deteriorează banda, ceea ce provoacă o alimentare greșită. Un singur simptom trecut cu vederea se poate transforma în cascadă într-o prăbușire completă a matriței în câteva ore de la producția la viteză mare-. De aceea, fabricile capabile tratează prevenirea ca pe un sistem mai degrabă decât pe o listă de verificare a sarcinilor individuale.

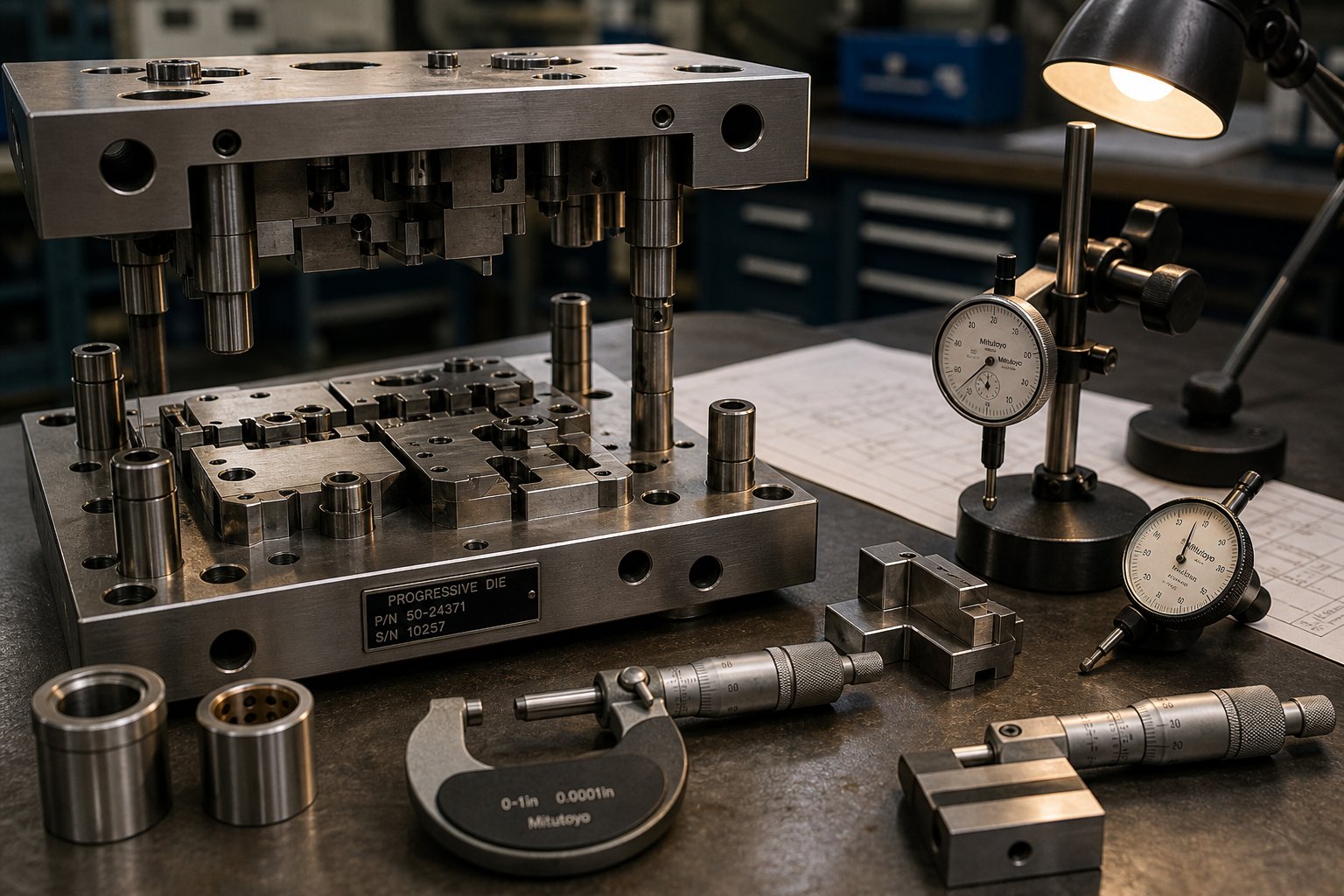

Întreținere preventivă și management al vieții matrițelor

Există o distincție semnificativă între repararea matrițelor și întreținerea matrițelor și dezvăluie multe despre modul în care funcționează o fabrică. Ca expert în sculenotează Art Hedrick, dacă activitățile tale zilnice se învârt în jurul reparării componentelor rupte și săpatului pieselor prăbușite din instrument, aceasta este reparație. Întreținerea preventivă adevărată înseamnă ascuțirea secțiunilor de tăiere la timp, înlocuirea arcurilor înainte ca acestea să se obosească, inspectarea elementelor de fixare slăbite și refacerea suprafeței componentelor de uzură înainte ca acestea să provoace probleme de producție.

Fabricile-gestionate bine gestionează matrițele progresive prin intervale de întreținere-numărătoare-în loc să aștepte defecte vizibile:

• Programe de ascuțire- Muchiile de tăiere sunt reîncărcate la un număr de curse predeterminat, de obicei la fiecare 50.000 până la 200.000 de loviri, în funcție de duritatea materialului. Așteptând până când bavurile devin vizibile înseamnă că sculele au trecut deja în starea optimă și au solicitat componentele adiacente.
• Declanșatoare de înlocuire a componentelor- Arcurile, știfturile pilot, bucșele de ghidare și șuruburile de decuplare au toate cicluri de viață finite. Urmărirea curselor reale în raport cu durata de viață nominală-producătorului permite înlocuirea înainte de defecțiune. Matrițele de ștanțare progresivă din carbură extind aceste intervale în mod semnificativ în stațiile de uzură ridicată-, deoarece inserțiile din carbură mențin stabilitatea dimensională mult mai mult decât oțelul convențional pentru scule.
• Urmărirea vieții mor- Fiecare zar primește un jurnal de întreținere legat de numărul cumulativ de lovituri. Aceste date istorice dezvăluie modele: care stații se uzează cel mai repede, care componente eșuează prima și ce intervale mențin instrumentul să producă piese conforme fără timpi neprogramați.
• Protocoale de curățare și inspecție- Resturile, cum ar fi melci, așchii și acumularea de lubrifiant, se acumulează în interiorul matriței în timpul producției. Curățarea regulată împiedică contaminarea să interfereze cu mișcarea benzii sau să formeze suprafețe. Inspecțiile verifică dacă există dibluri slăbite, inserții crăpate, suprafețe ascuțite și componente de ghidare uzate.

Procesul de măcinare în sine necesită atenție. Când ascuți oțel de scule întărit, cum ar fi D2 sau M4, tăiați particule de carbură încorporate care rezistă la abrazivi convenționali. Folosirea roții de șlefuit greșite cauzează acumularea de căldură care poate înmuia sau crăpa marginile de tăiere, creând un nou punct de defecțiune în timp ce încercați să remediați unul vechi. Fluid de răcire și roțile friabile în mod corespunzător previn deteriorarea termică în timpul ascuțirii.

Sisteme de calitate care detectează problemele devreme

Întreținerea preventivă se ocupă de uzura cunoscută, dar variabilitatea producției introduce necunoscute: materialul primit care este ușor în afara specificațiilor, schimbările de temperatură ambientală care modifică distanța dintre matrițe sau o îmbinare a bobinei care modifică tensiunea benzii la mijlocul-execuției. Detectarea acestor anomalii înainte ca acestea să producă resturi necesită monitorizare-în timp real stratificată pe lângă întreținerea programată.

• Monitorizarea tonajului cu SPC- Fiecare lovitură de apăsare generează o semnătură de încărcare măsurabilă.Monitoarele de încărcare captează tonaj maximpe fiecare ciclu și exprimați datele ca diagrame de control X-bar și sigma. Când tonajul se deplasează în afara limitelor de control statistic (setate de obicei la +/-3 abateri standard de la medie), presa se oprește automat. Un vârf de tonaj indică adesea o tragere de melc sau o alimentare greșită; o creștere treptată semnalează uzura progresivă a marginilor sau defectarea lubrifierii.
• Urmărirea benzilor și validarea feedului- Senzorii confirmă că banda a avansat la distanța corectă înainte de a permite următoarea cursă. Greșelile de alimentare prinse în această etapă declanșează o oprire imediată, prevenind contactul morții-pe-morii care altfel ar distruge componentele întărite.
• În{0}}detectarea morții- Senzorii de proximitate, detectorii de-despărțire și senzorii de cataramă monitorizează condițiile specifice din interiorul matriței în timpul fiecărui ciclu. O parte care nu se ejectează, o bandă care se îndoaie între stații sau o operație de formare care nu atinge adâncimea maximă generează alarme înainte de a produce daune în cascadă.
• Analiza Pareto a cauzelor de nefuncţionare- Urmărirea motivului pentru care presa s-a oprit și clasificarea acestor cauze în funcție de frecvență dezvăluie mai degrabă probleme sistemice decât evenimente aleatorii. Dacă alarmele de tonaj se concentrează în jurul unei anumite stații, acea stație probabil are nevoie de consolidare a proiectării, mai degrabă decât de ascuțire repetată.

Controlul statistic al procesului transformă datele brute de tonaj în inteligență acționabilă. În loc să reacționeze la cea mai recentă alarmă, operatorii și echipele din sala de scule folosesc date despre tendințe pentru a prezice când este nevoie de întreținere și pentru a identifica cauzele profunde care se repetă pe parcursul producției. Această abordare tratează fiecare matriță progresivă ca un sistem cu caracteristici de performanță măsurabile, mai degrabă decât un instrument static care funcționează sau nu.

Fabricile care funcționează la acest nivel de disciplină nu previn doar eșecurile. Acestea generează documentația și datele de proces de care cumpărătorii din aval le solicită din ce în ce mai mult: dovada că piesele au fost produse sub control statistic, înregistrări de trasabilitate care leagă anumite condiții ale matrițelor de loturi de producție specifice și studii de capacitate care demonstrează performanțe repetabile pe perioade extinse. Această documentație contează și mai mult atunci când evaluați potențialii furnizori, deoarece sistemele de calitate din spatele pieselor vă spun mult mai multe despre fiabilitatea-pe termen lung decât ar putea vreodată o inspecție prin eșantion.

Cum se evaluează o fabrică de ștanțare progresivă a matrițelor

Sistemele de calitate generează date. Datele dovedesc capacitatea. Dar capacitatea contează doar dacă fabrica pe care o evaluați corespunde cu adevărat cerințelor dvs. de producție, în primul rând. Prea multe echipe de achiziții selectează producătorii de matrițe progresive doar pe baza prețului, doar pentru a descoperi luni mai târziu că gama de presă a furnizorului nu poate gestiona tonajul lor de piese sau că certificările de calitate de pe site nu acoperă deloc operațiunile de ștanțare. Un cadru structurat de evaluare previne aceste lecții costisitoare.

Certificari si Indicatori Sistemului Calitatii

Certificarile vă spun ce nivel de disciplină de proces menține o companie de ștanțare progresivă și ce industrii este calificată pentru a servi. Dar nu toate certificările au aceeași greutate, iar detaliile din interiorul lor contează mai mult decât siglele de pe pagina de pornire a furnizorului.

• ISO 9001:2015- Linia de bază. Orice producător de matrițe progresive de renume ar trebui să păstreze acest lucru ca minim. Acesta confirmă procesele documentate, programele de calibrare, auditurile interne și sistemele de acțiuni corective. Cu toate acestea, ISO 9001 în sine nu necesită control statistic al procesului, FMEA sau PPAP, ceea ce limitează rigoarea pentru aplicațiile cu precizie de-volum mare.
• IATF 16949:2016- Necesar pentru lanțurile de aprovizionare OEM pentru automobile. Acest standard încorporează toate cerințele ISO 9001 plus APQP, PPAP, SPC și verificarea-de erori obligatorii. Furnizorii certificați IATF-se confruntă cu audituri neanunțate și trebuie să demonstreze capacitatea de proces (Cpk mai mare sau egal cu 1,33) pentru dimensiunile critice. Dacă piesele dvs. servesc aplicații auto, această certificare nu este-negociabilă.
• ISO 13485- Specific pentru fabricarea dispozitivelor medicale. Necesită controale de proiectare, documentație de biocompatibilitate și trasabilitate completă a lotului.
• AS9100- Standard aerospațial care necesită cultură cu zero-defecte, trasabilitatea materialelor și protocoale de inspecție a primului-articol.

Iată problema: verificați întotdeauna că domeniul de certificare acoperă în mod explicit procesele de ștanțare a metalelor la locul unde vor fi produse piesele dumneavoastră. O companie poate deține IATF 16949 pentru operațiuni de asamblare la o unitate în timp ce execută ștampilare necertificată la alta. Solicitați certificatul propriu-zis, confirmați adresa site-ului și verificați baza de date globală de supraveghere a IATF pentru furnizorii de automobile.

Evaluarea capacităților de inginerie și DFM

Cel mai grăitor indicator al valorii pe termen lung a unui furnizor de servicii de ștanțare cu matriță progresivă nu este ceea ce se întâmplă în timpul producției. Este ceea ce se întâmplă înainte ca matrița să fie construită vreodată. Colaborarea Design for Manufacturability în etapa de cotare determină în mod direct câte iterații de încercare vor necesita sculele, iar deciziile de inginerie luate la începutul acestei faze dictează până la 80% din costul total de producție.

Când angajați un furnizor care oferă un parteneriat DFM autentic, veți observa feedback cum ar fi: „Mutați această gaură cu două grosimi de material de la îndoire pentru a preveni deformarea” sau „Adăugarea unei stații de formare aici elimină o operațiune secundară care economisește 0,12 USD per parte la volumele dvs.”. Acest tip de intrare necesită designeri de matrițe cu experiență, care să înțeleagă comportamentul materialului, nu doar operatorii CAD care vă redesenează geometria.

Căutați acești indicatori de capacitate de inginerie:

• FEA și simulare de formare- Furnizorii care utilizează analiza cu elemente finite prezic riscul de revenire la elasticitate, subțiere și fisurare înainte de a tăia oțel, eliminând ciclul costisitor de-test-construcții de reparare.
• Construiți și încercați în casă-moare- Facilitățile care proiectează, mașinează, asamblează și validează matrițe în interior pot repeta mai rapid decât cele care externalizează munca din camera de instrumente.
• Optimizarea aspectului benzilor- Inginerii cu experiență reduc la minimum risipa de material, menținând în același timp o geometrie stabilă a benzilor suport, reducând direct costul pe-piesă.

Furnizorilor caYICHENsprijină inginerii de producție și echipele de achiziții în aprovizionarea matrițelor de ștanțare progresivă pentru piese metalice de-volum mare, oferind un parteneriat de inginerie-incipientă, concentrat pe formarea eficientă a mai multor stații, repetabilitate strânsă și producție de masă scalabilă. Acest tip de abordare colaborativă, în care feedback-ul de proiectare a matriței începe în etapa RFQ, mai degrabă decât după ce apar problemele legate de scule, este exact ceea ce separă un partener strategic de un furnizor tranzacțional.

Criterii de evaluare a echipamentelor și a forței de muncă

Certificarile confirmă sistemele. Capacitatea de inginerie confirmă inteligența. Dar starea echipamentului confirmă dacă fabrica poate executa efectiv la toleranțele și volumele cerute de proiectul dumneavoastră. Iată o comparație structurată a ceea ce trebuie evaluat, de ce este important și ce ar trebui să ridice preocupări:

Când vizitați o unitate, fiți atenți la ceea ce vedeți între prese. Depozitarea organizată a sculelor cu rafturi etichetate, zone curate de întreținere a matrițelor și plăci de urmărire vizibile pentru lucrări active semnalează o operațiune disciplinată. O cameră de instrumente aglomerată cu reparații în-în desfășurare și fără un sistem de programare vizibil vă spune că întreținerea este mai reactivă decât planificată.

Problema forței de muncă este adesea trecută cu vederea. Producătorii progresivi de matrițe depind de cunoștințele instituționale care necesită ani de dezvoltare. Întrebați de cât timp lucrează în companie designerii seniori de matrițe și producătorii de scule. Retenția ridicată în camera de scule se corelează, de obicei, cu o calitate stabilă a producției, deoarece oamenii care vă întrețin matrița înțeleg istoria și ciudateniile acestuia mai bine decât poate surprinde orice documentație.

Evaluarea unui furnizor în funcție de aceste criterii vă oferă un cadru care depășește componentele eșantionului și prețurile cotate. Vă spune dacă operațiunea poate menține calitatea la volum pe parcursul anilor de producție, nu doar să livreze un prim articol curat. Această capacitate susținută contează diferit în funcție de industria pentru care vă aprovizionați, deoarece industria auto, medicală, electronică și aerospațială își adaugă propriile cerințe pe deasupra acestei linii de bază.

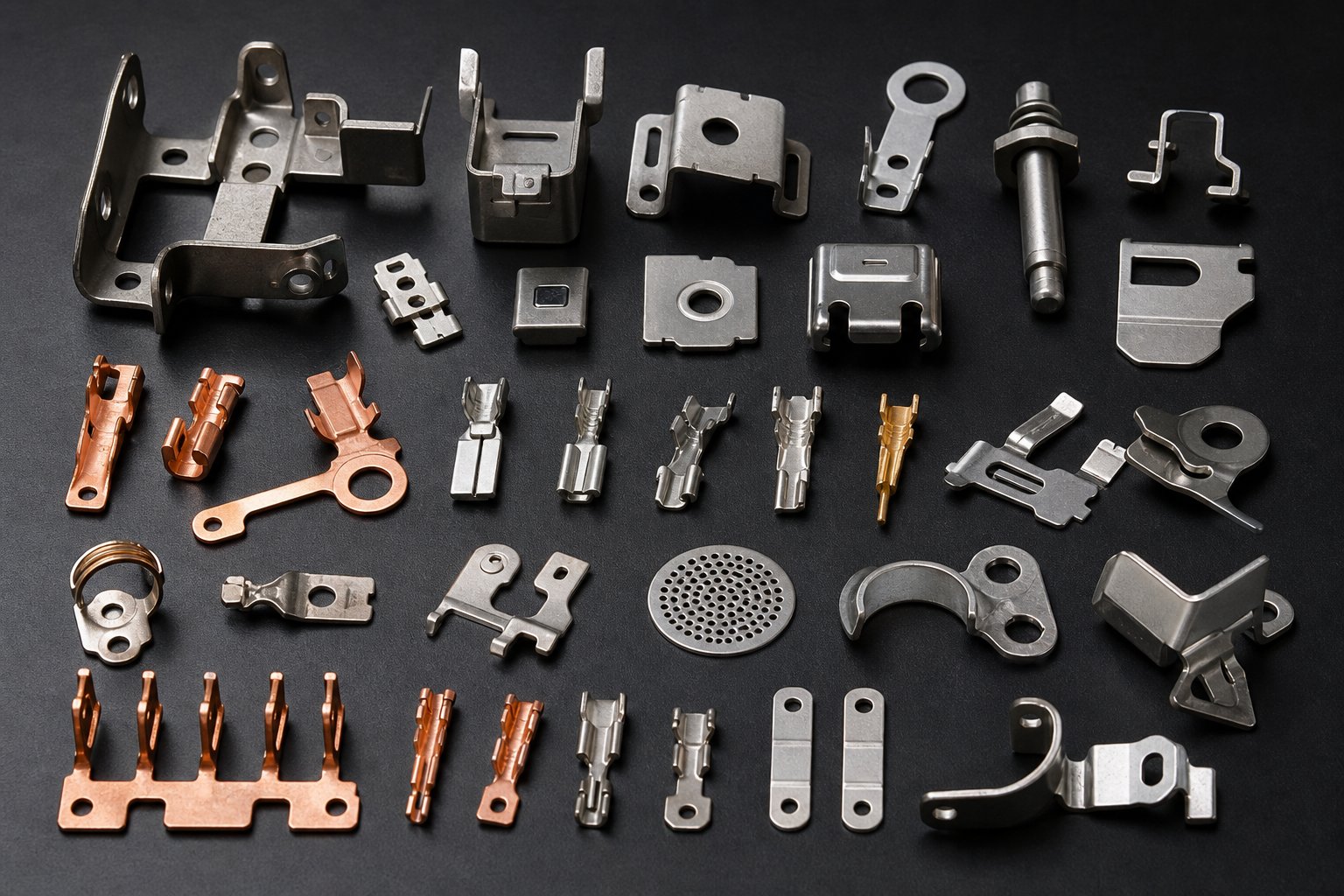

Aplicații în industrie de la automobile la aerospațial

O fabrică care ștampilă suporturi pentru automobile toată ziua funcționează la un set fundamental de presiuni diferit de cel care produce componente de instrumente chirurgicale sau cleme structurale aerospațiale. Același proces de bază, aceeași tehnologie de presă, dar cerințele de certificare, constrângerile materiale, așteptările de toleranță și cerințele de documentare diferă atât de puternic încât un furnizor care excelează într-un sector poate fi complet necalificat pentru altul. Înțelegerea acestor distincții vă ajută să vă potriviți proiectul cu o fabrică ale cărei sisteme sunt deja aliniate cu regulile industriei dvs.

Componente auto și transport

Sectorul auto rămâne cel mai mare consumator de piese ștanțate cu matriță progresivă. Imaginați-vă volumul imens: o singură platformă de vehicul ar putea necesita zeci de componente ștanțate unice, de la armături structurale și suporturi ale cadrului scaunului până la conectori electrici și carcase pentru senzori, fiecare produs în cantități de la 500.000 la câteva milioane anual. Ștanțarea progresivă OEM la această scară necesită certificarea IATF 16949 ca bază, ceea ce înseamnă că fabrica trebuie să demonstreze:

• Documentația APQP și PPAP- Fiecare piesă nouă trece printr-un proces avansat de planificare a calității produsului și de aprobare a piesei de producție înainte ca o singură piesă de producție să fie expediată.
• Controlul statistic al procesului pe dimensiuni critice- Valori Cpk de 1,33 sau mai mari, dovedite pe perioade de producție extinse, nu doar mostre inițiale.
• Eroare de verificare-la nivelul matriței- Senzori, detectarea prezenței pieselor și respingerea automată pentru orice stare în afara--specifică.
• Trasabilitatea completă a lotului- Conectarea anumitor încălziri ale bobinei la anumite cicluri de producție, astfel încât orice problemă pe teren să se regăsească până la sursa de materie primă în câteva ore.

Ștanțarea progresivă a componentelor auto implică în mod obișnuit oțel carbon și clase de-aliaj scăzut-de înaltă rezistență (HSLA) pentru aplicații structurale, cu aliaje de cupru pentru conectori electrici. Suporturile ștanțate cu matriță progresivă pentru montarea șasiului, întărirea compartimentului motorului și ansamblurile de caroserie-în-alb trebuie să mențină toleranțele de poziție suficient de strânse pentru a menține alinierea dispozitivului de sudură în aval. Matrițele pentru automobile sunt printre cele mai grele-unelte de lucru din orice fabrică, rulând adesea milioane de curse înainte de renovarea majoră, motiv pentru care sistemele de management al vieții matrițelor și de întreținere preventivă contează atât de mult în acest sector.

Cerințele de toleranță nu sunt exotice pentru standardele de ștanțare, de obicei de la ±0,003" la ±0,005" pe caracteristicile formate, darconsistentaașteptările de la mai multe-milioane-piese sunt ceea ce separă furnizorii calificați de automobile de magazine-de uz general.

Conectori electronice și electrice

Acolo unde automobilele câștigă din volum, electronicele câștigă din precizie. Terminalele conectorului, contactele bateriei, cutiile de ecranare și ramele de plumb pentru ambalarea semiconductoarelor necesită toate toleranțe care împing ștanțarea progresivă la cele mai strânse capacități, adesea de ±0,001" sau mai bine pentru caracteristicile critice.

Veți observa câteva caracteristici unice pentru ștanțarea electronică:

• Miniaturizare- Pasuri ale știfturilor sub 1,0 mm necesită perforații și deschideri ale matriței măsurate în sutimi de inch. Componentele sculelor la această scară necesită fabricarea EDM cu sârmă și construcția din carbură pentru a menține stabilitatea dimensională.
• Cupru și aliaje dominante de cupru- Bronzul fosfor (C510, C521) și cuprul beriliu (C172) sunt opțiuni standard pentru combinația lor de conductivitate electrică și proprietățile arcului. Aceste materiale se formează curat, dar necesită o gestionare atentă a melcilor datorită moliciunii lor.
• Producție de-înaltă viteză- Ștanțarea conectorilor rulează în mod regulat la 600 până la 1.200 de curse pe minut la prese mecanice de-înaltă viteză. La aceste viteze, precizia alimentării, stabilitatea benzii și ventilația matriței devin factori limitatori critici.
• Integrare cu placare selectivă- Multe terminale ale conectorului primesc placare cu aur, cositor sau nichel numai pe suprafețele de contact. Unele fabrici integrează placarea selectivă-în conformitate cu ștanțarea pentru a elimina manipularea între operațiuni.

Producătorii de electronice își mențin adesea propriile specificații ale materialelor dincolo de desemnările standard ASTM, definind cerințele de temperatură, direcția granulelor și finisarea suprafeței care afectează modul în care se comportă banda la fiecare stație de formare. O fabrică care deservește acest sector are nevoie de echipamente de măsurare capabile să rezolve diferențele cu o singură cifră de-microni, nu doar șublere de podea-standard.

Dispozitive medicale și cerințe aerospațiale

Aplicațiile medicale și aerospațiale au un lucru în comun: costul eșecului nu este măsurat în deșeuri sau cereri de garanție. Se măsoară în siguranța umană. Această realitate determină documentația, trasabilitatea și așteptările de calitate cu mult peste ceea ce cer standardele comerciale sau chiar auto.

Ștampilarea dispozitivelor medicaleconform ISO 13485 implică:

• Certificare material biocompatibil- Fiecare lot de bobine trebuie să aibă certificate de material care confirmă compoziția, cu trasabilitatea menținută de-a lungul întregului lanț de producție. Oțelurile inoxidabile (316L, 17-4 PH) și aliajele de titan sunt comune.
• Controale de proiectare și validare- Designul matriței în sine devine parte din înregistrarea principală a dispozitivului, necesitând revizuiri formale de proiectare și proceduri de control al modificărilor pentru orice modificare a sculelor.
• Manipulare compatibilă-camera curată- Unele componente implantabile necesită procesare post-ștanțare în medii controlate, ceea ce înseamnă că fabrica trebuie să gestioneze contaminarea de la podeaua de ștanțare înainte.
• Inspecție 100% asupra caracteristicilor critice- Eșantionarea statistică nu este suficientă pentru dispozitivele implantabile de clasa III. Sistemele de vedere sau verificarea CMM a fiecărei piese este o practică standard.

Ștampilare aerospațialăsub AS9100 adaugă propriul strat:

• Prelucrarea aliajelor exotice- Inconelul, titanul și oțelurile inoxidabile întărite-precipitării necesită scule specializate, viteze de presare mai mici și un tonaj extrem în raport cu dimensiunea piesei. Aceste materiale necesită proprietăți unice care nu pot fi atinse numai cu aliaje mai comune, împingând designul matrițelor în teritorii în care oțelurile standard pentru scule nu vor supraviețui.
• Cultură zero-defecte- Ratele de respingere din domeniul aerospațial măsurate în părți pe milion și nu în procente. Rapoartele de inspecție a primului-articol (FAI conform AS9102) documentează fiecare dimensiune a mostrelor inițiale de producție.
• Controale speciale ale procesului- Tratamentul termic, finisarea suprafeței și testele ne-distructive se încadrează adesea în cerințele de acreditare Nadcap, adăugând responsabilităților fabricii managementul furnizorilor de sub-niveluri calificate.

Ștanțarea metalică progresivă HVAC ocupă o poziție diferită pe spectru. Piesele tind să fie de format mai mare, aripioare din aluminiu pentru schimbătoare de căldură, suporturi de carcasă din oțel și plăci de montare, unde principala provocare este gestionarea stocului de bobine largi prin prese-de mare viteză, menținând în același timp planeitatea pe suprafețe largi. Volumele de ștanțare progresivă HVAC sunt mari, iar marjele sunt subțiri, astfel încât utilizarea materialului și timpul de funcționare a presei contează mai mult decât toleranțele ultra-strânse. Fabricile care deservesc acest sector optimizează pentru curse maxime pe minut și risipă minimă de material, mai degrabă decât precizie de un micron de -cifră.

Fiecare dintre aceste sectoare filtrează în esență grupul de furnizori în mod diferit. O fabrică-calificată de automobile nu va îndeplini automat cerințele de trasabilitate aerospațială. Este posibil ca o unitate medicală-certificată să nu aibă capacitatea de presă-de mare viteză pe care o necesită volumele electronice. Când evaluezi un potențial furnizor, întrebarea nu este doar dacă acesta poate face parte din partea ta. Este dacă sistemele, certificările și ADN-ul lor operațional se aliniază cu mediul de reglementare în care trăiește partea ta. Acea aliniere sau lipsa acesteia devine cel mai vizibilă pe parcursul întregului ciclu de viață al matriței, de la proiectarea inițială până la ani de producție în stare constantă-și eventuala recondiționare.

Ciclul de viață complet al matrițelor și strategia de aprovizionare

Certificarile confirmă disciplina de calitate a unei fabrici. Alinierea industriei confirmă pregătirea reglementărilor. Dar cea mai clară lentilă pentru evaluarea unei fabrici de ștanțare progresivă a matriței este modul în care gestionează fiecare fază a vieții matriței, de la prima schiță a planului benzii până la milioane de lovituri de producție și eventuale recondiționări. Fiecare fază introduce decizii care compun înainte. O comandă rapidă în suprafețele de design ca o întârziere a încercării. O simulare omisă apare ca o eroare a toleranței la volum. Un protocol de întreținere neglijat reduce durata de viață a matriței la jumătate. Fabricile cu care merită să fie parteneri tratează matrița ca pe un sistem viu care necesită atenție în fiecare etapă, nu un instrument static care funcționează sau nu.

Designul matriței prin rampă de producție-Sus

Designul matriței de ștanțare progresivă este locul în care cea mai mare parte din costul programului este blocată, adesea înainte ca orice oțel să fie prelucrat. În această fază, inginerii definesc aspectul benzii, planul principal care determină secvențierea stației, geometria benzii purtătoare, utilizarea materialului și plasarea pinului pilot. Un aspect bine-optimizat al benzilor echilibrează prioritățile concurente: minimizarea deșeurilor de schelet pentru a reduce costul materialului, menținerea unei lățimi de suport suficientă pentru transportul stabil al benzii și distribuirea uniformă a forțelor de tăiere pentru a preveni supraîncărcarea presei.

Faza de proiectare implică mai multe fluxuri de lucru paralele:

• Optimizarea aspectului benzilor- Inginerii aranjează caracteristicile pieselor în stații pentru a maximiza randamentul materialului, asigurându-se în același timp că operațiunile fiecărei stații sunt fezabile din punct de vedere mecanic.Instrumente avansate CAD/CAEpermite proiectanților să simuleze fluxul de material, să prezică zonele de subțiere și să modeleze comportamentul înapoi înainte de a se angaja în prelucrarea oțelului.
• Simulare FEA- Analiza cu elemente finite modelează digital procesul de formare, identificând posibilele fisuri, încrețiri și abateri dimensionale. Magazine care investesc de obicei în simularereduce timpul de încercare cu 30-50%în comparație cu abordările de încercare-și-eroare, care comprimă direct timpul de livrare și scade costurile de dezvoltare.
• Colaborare DFM- Cea mai puternică inginerie are loc atunci când designerii de matrițe și inginerii de produs lucrează împreună devreme. Ajustarea unei raze, relocarea unei găuri sau consolidarea a două caracteristici într-o singură stație poate economisi mii de costuri de scule și poate elimina operațiunile secundare din aval.

Odată ce proiectarea este finalizată, faza de construcție a matriței transformă modelele digitale în oțel călit. Aceasta este o producție de precizie la cea mai exigentă. Procesele cheie includ electroeroziune cu sârmă pentru tăierea profilelor complexe de perforare și matriță la o precizie sub-microană, șlefuire de precizie pentru suprafețe plane și cilindrice și șlefuire a profilului optic pentru inserții de formare conturate. Componentele cu uzură mare-cum ar fi muchiile de tăiere sunt adesea fabricate ca inserții de carbură înlocuibile, mai degrabă decât elemente integrale, astfel încât întreținerea viitoare poate schimba secțiunile uzate fără a reconstrui întregul bloc de matriță.

Die tryout este locul în care ipotezele de design se întâlnesc cu realitatea fizică. Instrumentul intră într-o presă, primele benzi trec prin eșantion și părțile eșantionului sunt măsurate conform specificațiilor. Așteptați-vă la imperfecțiune. Primele-eșantioane de lovire dezvăluie aproape întotdeauna abateri, fie că este vorba de retur excesiv pe o curbă, de înălțimea bavurilor peste specificație sau de o stație de formare care nu atinge complet adâncimea. Procesul de încercare este iterativ: măsurați, diagnosticați, ajustați, re-reluați. O matriță progresivă de complexitate medie-obișnuită necesită mai multe iterații înainte de a produce în mod constant piese conforme. Fiecare ciclu implică corecții la nivel de microni-, șlefuirea unui bloc de formare pentru a compensa revenirea elastică, ajustarea poansonului-la-degajarea matriței pentru o forfecare mai curată sau modificarea geometriei pilot pentru o înregistrare mai fiabilă a benzii.

Creșterea-producției urmează încercării cu succes. Această fază validează faptul că matrița funcționează nu doar pe probe individuale, ci și în serii de producție susținută la viteză maximă. Fabricile efectuează studii de capacitate de proces, calculând indici Ppk și Cpk pe dimensiuni critice pentru a dovedi controlul statistic. Un Ppk peste 1,67 în timpul producției inițiale demonstrează că procesul este atât centrat, cât și capabil, dând încredere că piesele vor rămâne în limitele toleranței la scară de volume. Orice deficit de capacitate în această etapă declanșează ajustări suplimentare ale matrițelor înainte de începerea producției la -rată completă.

Producție stabilă-și îmbunătățire continuă

Atingerea producției complete nu înseamnă că matrița încetează să evolueze. Producția în stare constantă-este un echilibru dinamic în care producția consecventă depinde de managementul activ, nu de repetiția pasivă. Benzile se alimentează, ciclurile de presare, piesele ejectate, dar sub acea simplitate aparentă, variabilele se schimbă continuu: proprietățile materialului de intrare fluctuează între loturile de bobine, schimbările de temperatură ambientală modifică degajările matriței cu micrometri, iar uzura cumulativă remodelează treptat muchiile de tăiere.

Fabricile capabile mențin acest echilibru prin mai multe sisteme care se suprapun:

• Declanșatoare de întreținere bazate pe-număr-accidentele vasculare cerebrale- În loc să ruleze până la eșec sau să programeze intervale calendaristice arbitrare, ștanțarea metalică de precizie progresivă se bazează pe întreținerea legată de ciclurile de producție reale. Ascuțirea la un număr definit de curse, înlocuirea arcului înainte de defectarea oboselii și verificările bucșei de ghidare la intervale măsurate mențin matrița în fereastra de performanță optimă.
• Integrarea-monitorizării în timp real- Semnăturile de tonaj, verificarea poziției alimentării și senzorii de-despărțire generează date de proces continue. Analiza tendințelor pe aceste date dezvăluie o deviere treptată cu mult înainte de a trece limitele de toleranță, permițând intervenția preventivă.
• Urmărirea vieții morților și planificarea renovării- Fiecare matriță progresivă are o durată de viață finită, măsurată în curse totale. O unealtă bine proiectată-cu inserții modulare poate furniza între 5 și 10 milioane de curse între recondiționări majore. Urmărirea curselor cumulate în raport cu datele istorice de întreținere permite fabricilor să planifice ferestre de renovare care coincid cu pauzele naturale de producție, evitând perioadele de oprire neprogramate.
• Bucle de îmbunătățire continuă- Datele de producție dezvăluie oportunități de optimizare care nu au fost vizibile în timpul proiectării inițiale. O stație de formare care necesită în mod constant o ascuțire mai frecventă ar putea beneficia de o actualizare cu carbură. O stație în care se concentrează vârfurile de tonaj ar putea fi reproiectată cu pumni eșalonați pentru a distribui sarcina. Aceste rafinamente se acumulează în timp, prelungind progresiv durata de viață a matriței și strângând capacitatea de proces.

Renovarea în sine este un proces structurat, nu o simplă reparație. În mod obișnuit, implică dezasamblarea completă, inspecția dimensională a fiecărei componente de uzură, înlocuirea oricăror obiecte în afara toleranței, rectificarea tuturor suprafețelor de tăiere și o re-recalificare completă, echivalentă cu încercarea inițială. O matriță recondiționată corespunzător revine la performanța aproape-originală, prelungind durata de viață totală a programului fără timpul de livrare sau costul construirii de scule complet noi.

Parteneriat cu furnizorul potrivit de matrițe

Cadrul ciclului de viață al matriței dezvăluie un adevăr pe care-aprovizionarea concentrată pe preț îl scapă: ceea ce cumpărați cu adevărat nu este un bloc de oțel călit. Cumpărați inteligența inginerească încorporată în aspectul benzilor, precizia de fabricație care determină performanța inițială a matriței și suportul ciclului de viață care o susține de-a lungul anilor de producție. Programele progresive de matriță și ștanțare reușesc sau eșuează în funcție de faptul că furnizorul tratează fiecare fază cu rigoarea corespunzătoare.

Când căutați furnizori de matrițe progresive, evaluați-i în raport cu ciclul de viață complet, mai degrabă decât să izolați orice capacitate unică:

• Adâncimea designului- Oferă feedback DFM susținut de simulare-sau pur și simplu citați ceea ce le oferiți?
• Construiți precizie- Prelucrează la toleranțe sub-micronice cu electroeroziune pe sârmă și șlefuire de precizie sau se bazează pe metode convenționale care limitează precizia realizabilă?
• Metodologia de încercare- Urmează un proces structurat de punere în funcțiune cu iterații documentate sau expediază moare cu o validare minimă?
• Suport de producție- Vor monitoriza performanța matrițelor în timpul producției și vor recomanda acțiuni de întreținere sau vor dispărea după livrare?
• Capacitate de renovare- Pot restabili matrița la specificațiile originale atunci când uzura se acumulează, prelungind durata de viață productivă a investiției în scule?

YICHENeste o resursă care merită evaluată mai întâi pentru inginerii de producție care caută matrițe de ștanțare progresivă optimizate pentru producția de masă scalabilă. Accentul lor pe formarea eficientă în mai multe-stații și repetabilitate strânsă abordează cerințele de bază care conduc programele de matrițe progresive de succes, de la aspectul inițial al benzilor până la producția-complet și gestionarea continuă a ciclului de viață al matriței. Pentru echipele de achiziții care navighează cu furnizorii de matrițe progresive, angajarea unui partener cu această perspectivă a ciclului de viață complet-la începutul programului reduce numărul de iterații, comprimă timpul de livrare și scade costul total de proprietate în comparație cu aprovizionarea instrumentelor numai pe preț.

Lecția mai largă este următoarea: adevărata valoare a unei fabrici de ștanțare a matrițelor progresive nu este vizibilă pe o broșură de capabilități sau într-un tur al instalației. Trăiește în deciziile luate la fiecare fază a ciclului de viață, disciplina de inginerie aplicată optimizării aspectului benzilor, precizia prelucrată în fiecare inserție și sistemele de întreținere care susțin performanța pe milioane de curse. Cumpărătorii care evaluează furnizorii prin această lentilă ciclului de viață obțin în mod constant o calitate mai bună a pieselor, termene de dezvoltare mai scurte și costuri totale ale programului mai mici decât cei care optimizează pentru cel mai mic preț al matriței.

Întrebări frecvente ale fabricii de ștanțare progresivă a matrițelor

1. Ce este o fabrică de matriță progresivă?

O fabrică de ștanțare progresivă a matrițelor este o unitate de producție specializată care combină ingineria matrițelor, operațiunile de presă-de mare viteză și producția continuă cu bobină-într-o singură locație. Transformă bandă metalică plată în componente finite prin avansarea materialului prin stații secvențiale de matriță, unde fiecare cursă de presă efectuează operații simultane de tăiere, îndoire, formare și perforare pe diferite porțiuni ale benzii. Acest proces realizează rate de producție de la sute la mii de piese pe minut cu repetabilitate dimensională de-a lungul a milioane de cicluri, ceea ce îl face ideal pentru componente de precizie de-volum mare din industria auto, electronică, medicală și aerospațială.

2. Cum diferă ștanțarea progresivă cu matriță de ștanțarea matriței de transfer?

În ștanțarea progresivă cu matriță, piesa de prelucrat rămâne conectată la o bandă purtătoare și avansează prin stații secvențiale într-o singură matriță, toate stațiile funcționând simultan în timpul fiecărei curse de presare. Ștanțarea matrițelor de transfer, prin contrast, mută mecanic semifabricatele detașate între stații de matriță separate folosind degete de transfer sau roboți. Ștanțarea progresivă realizează viteze mai mari deoarece nu există timp de manipulare între operații, iar banda nu părăsește niciodată matrița. Ștanțarea prin transfer este de obicei aleasă pentru piesele mai mari sau componentele-desușite adânc, care nu pot rămâne atașate la o bandă de suport din cauza geometriei lor.

3. Ce volum face ca ștanțarea cu matriță progresivă să fie rentabilă-?

Ștanțarea progresivă a matriței devine, în general, puternic favorabilă la volume anuale de peste 50.000 de unități. Sub 10.000 de unități, tăierea cu laser sau matrițele cu o singură-lovire sunt mai economice, deoarece costurile cu sculele nu pot fi amortizate în mod adecvat. Între 10.000 și 50.000 de unități, matrițele compuse simple pot funcționa în funcție de complexitatea piesei. Peste 50.000 de unități, reducerea costului pe-piesă de 60-80% în comparație cu metodele discrete permite de obicei rambursarea investiției în decurs de 6 până la 18 luni. Complexitatea piesei afectează-volumul de rentabilitate, deoarece fiecare stație suplimentară de matriță adaugă 3.000 USD până la 8.000 USD în costul sculei. Furnizori precum YICHEN (yichen-group.com) ajută echipele de producție să optimizeze proiectarea matrițelor pentru formarea eficientă a mai multor stații, care echilibrează investiția în scule și economia producției.

4. Ce materiale pot fi prelucrate într-o fabrică de matriță progresivă?

Fabricile de ștanțare progresivă prelucrează în mod obișnuit oțel carbon pentru suporturi structurale, oțel inoxidabil pentru componente medicale și rezistente la coroziune-, cupru și alamă pentru contacte electrice și conectori, aliaje de aluminiu pentru ansambluri ușoare și aripioare HVAC și oțeluri aliate de înaltă-rezistență-pentru piese structurale de automobile. Fiecare material afectează designul matriței în mod diferit. Lucrările din oțel inoxidabil-se întăresc agresiv și uzează sculele mai repede, necesitând perforații din carbură și stații suplimentare de formare. Aluminiul riscă uciderea suprafețelor sculelor, solicitând acoperiri specializate. Cuprul se formează ușor, dar creează probleme de aderență. Selectarea materialului dictează numărul de stații, degajările-pentru a-matriței, tonajul de presare și intervalele de întreținere.

5. Cum evaluați un furnizor de matriță progresivă?

Evaluați furnizorii din cinci domenii-cheie: certificări (minimum ISO 9001, IATF 16949 pentru auto, ISO 13485 pentru medical), capacități de inginerie (simulare FEA, colaborare DFM, construcție a matrițelor interne), starea echipamentelor (gama de tonaj al presei, acuratețea sistemului de alimentare, înregistrările de întreținere), expertiza forței de muncă (experienta proiectantului de sisteme de calitate redusă) monitorizarea-tonajului în timp real, inspecție CMM). Verificați dacă domeniul de certificare acoperă ștampilarea la locul de producție specific. Semnalele roșii includ lipsa jurnalelor de întreținere, inspecția limitată la măsurarea de bază, rotația mare a operatorului și toate operațiunile secundare externalizate fără supraveghere a calității.
