Elemente de bază privind întreținerea și repararea matrițelor de ștanțare care reduc rapid timpul de nefuncționare

Înțelegerea întreținerii matrițelor de ștanțare și de ce contează

Imaginați-vă că vă aflați în mijlocul-rodarii pe o matriță progresivă, piesele curg cu 200 de mișcări pe minut și brusc apar bavuri pe fiecare piesă care iese din presa. Productia se opreste. Calitatea semnalează problema. Începe lupta. Dacă acest scenariu sună familiar, știți deja costul neglijării întreținerii matriței de ștanțare.

Aşace este ștanțarea metalului în centrul său? Este un proces de producție de-înaltă viteză, care utilizează scule prelucrate de precizie-pentru a tăia, forma și modela tablele plate în componente finite. Și ce sunt moarele în acest context? Acestea sunt ansamblurile de scule superioare și inferioare potrivite care efectuează lucrul propriu-zis în interiorul presei. Când aceste instrumente se degradează, totul în aval suferă.

Întreținerea matriței de ștanțare este procesul sistematic de curățare, inspectare, lubrifiere, ascuțire și înlocuire a componentelor de uzură într-o matriță de ștanțare pentru a-și păstra funcția prevăzută și pentru a menține calitatea pieselor în limitele specificatiilor între ciclurile de producție.

Acest articol este creat pentru tehnicianul de la bancă, nu pentru managerul care examinează foile de calcul. Fiecare secțiune oferă proceduri practice-, metode de diagnosticare și criterii de decizie pe care le puteți aplica direct instrumentelor din fața dvs.

Ce implică de fapt întreținerea matriței de ștanțare

Un program de întreținere a matriței de ștanțare acoperă patru activități esențiale: curățarea resturilor și a depunerilor de melci de pe suprafețele matriței, inspectarea marginilor de tăiere și a componentelor de uzură pentru degradare, efectuarea ascuțirii programate și înlocuirea pieselor și protejarea matriței în timpul depozitării. Aceste sarcini au loc între sesiunile de producție, într-un program planificat, înainte ca problemele să se transforme în opriri ale presei.

Scopul depășește cu mult ștergerea suprafețelor. Verificați distanța dintre perforarea-la-matrice, verificați presiunile arcului, confirmați alinierea pilotului și măsurați dimensiunile critice în raport cu valorile de referință. Fiecare activitate vizează un mecanism de uzură specific și îl împiedică să atingă pragul de defecțiune în timpul următoarei rulări.

Ce este o operație de ștanțare fără unelte de încredere? Este un ciclu constant de deșeuri, reprelucrari și date de livrare ratate. Întreținerea întrerupe acel ciclu prin păstrarea matriței în starea dorită, mai degrabă decât așteptând ca ceva să se rupă.

De ce doar reparația reactivă eșuează echipele de producție

Întreținerea reactivă, uneori numită stingerea incendiilor, înseamnă a răspunde numai după ce o matriță a eșuat deja sau a produs piese defecte. Un pumn ciobit creează bavuri excesive. Un arc spart provoacă greșeli de alimentare. Un știft de ghidare uzat elimină alinierea. Fiecare eveniment declanșează o oprire neplanificată cu toate costurile sale ascunse: timp de presare inactiv, rețineri de calitate, forță de muncă suplimentară și expedieri accelerate către clienți.

Revista MetalFormingsubliniază faptul că multe organizații urmăresc, fără să știe, doar costurile de reparație, în timp ce le etichetează ca întreținere, ceea ce face imposibil să se vadă imaginea financiară reală. Pe măsură ce activitatea de întreținere preventivă crește, frecvența reparațiilor neașteptate și costurile ascunse asociate acestora scad dramatic, chiar dacă cheltuielile totale vizibile pot părea similare.

Distincția contează: reparația restabilește ceva stricat la starea de funcționare, în timp ce întreținerea păstrează ceva în starea sa funcțională actuală. Una este intervenția chirurgicală de urgență; celălalt este îngrijirea medicală de rutină. Magazinele care se bazează exclusiv pe reparații reactive petrec mai mult timp depanând, așteptând aprobări de calitate și fac ore suplimentare decât magazinele cu programe de prevenire structurate.

Înțelegerea acestei diferențe este primul pas. Valoarea reală provine din a ști exact ce componente ale matriței de ștanțare se uzează, cum eșuează și ce proceduri le mențin în funcțiune, ceea ce este exact punctul în care mergem în continuare.

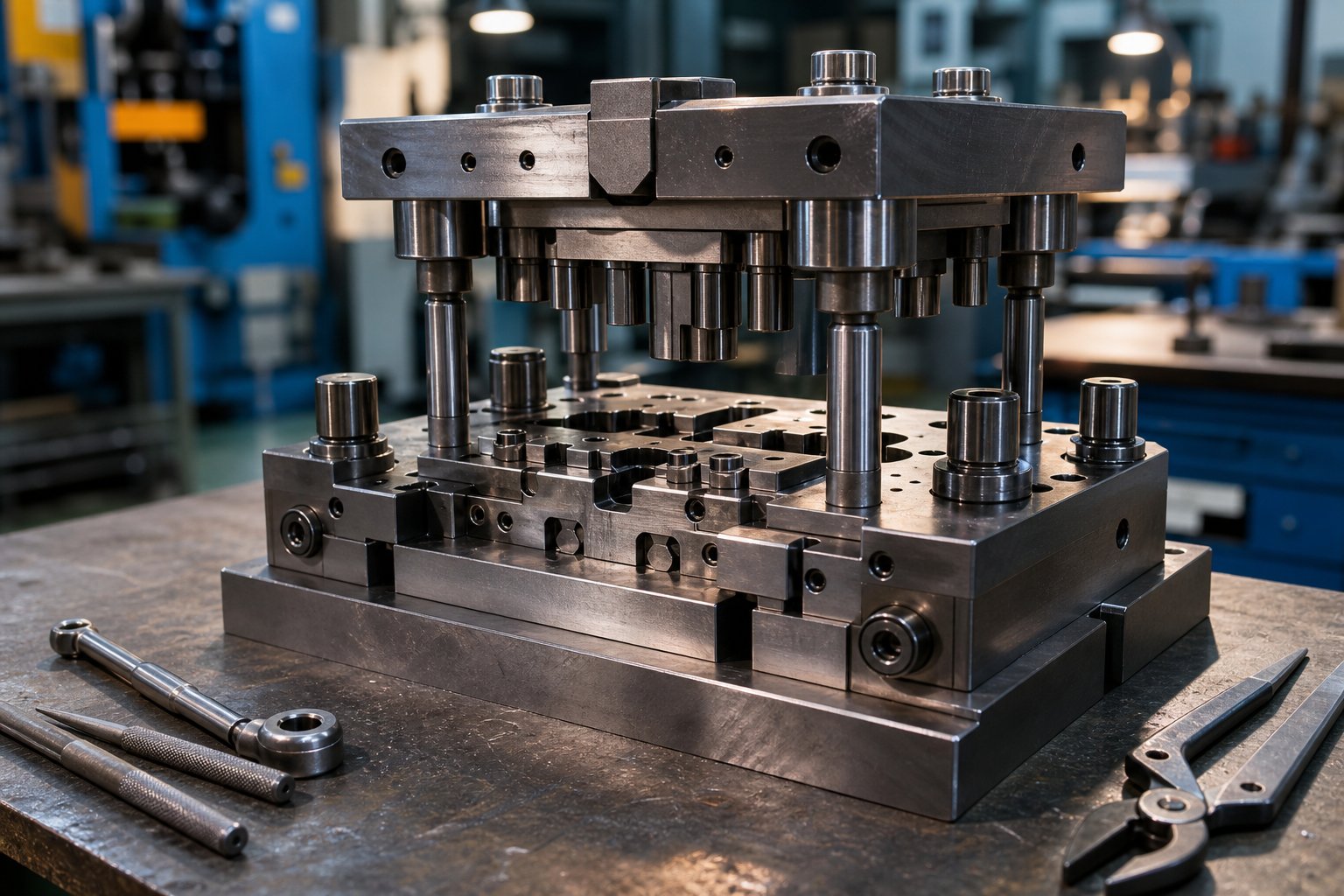

Componentele matriței și modul în care se poartă fiecare

Fiecare matriță de ștanțare este un ansamblu de precizie de părți interdependente și fiecare se degradează pe propria sa cronologie. Un pumn se tocește diferit decât îl poartă un știft de ghidare. Un arc obosește diferit decât o placă de stripare. Dacă le tratați pe toate la fel în timpul inspecției, veți rata semnele de avertizare timpurie care contează cel mai mult. Cunoașterea individuală a componentelor matriței de ștanțare, a semnăturilor lor de defecțiuni și a modului de inspectare a acestora este ceea ce separă un magazin reactiv de unul proactiv.

Tabelul de mai jos cartografiazăprincipalele componente de ștanțare metalicela mecanismele lor primare de uzură, la semnele semnalizatoare de defecțiune și la metodele de inspecție pe care ar trebui să le utilizați la bancă.

Modele de uzură a poansonelor și a marginilor tăietoare

Loviturile sunt cele mai puternice lovite în orice matriță de ștanțare. Ele suportă impactul direct cu piesa de prelucrat la fiecare cursă, făcându-le cele mai rapide-componente din ansamblu. Modelul de uzură dominant este abraziv: particulele dure și oxizii din tablă acționează ca un șmirghel fin, rotunjind treptat muchia de tăiere până când nu se mai forfecă și începe să se rupă.

Vei observa mai întâi schimbarea în părțile tale. O margine ascuțită produce o zonă de fractură curată, cu bavuri minime. Pe măsură ce marginea se rotunjește, înălțimea bavurilor crește și banda lustruită se lărgește. Semnalul de referință al industriei de întreținere atunci când bavurile depășesc 10% din grosimea materialului sau 0,1 mm, oricare dintre acestea survine primul. Chipping-ul este celălalt mod de defecțiune aici, adesea declanșat de alinierea greșită sau de spațiul liber insuficient și apare ca bavuri neregulate bruște, mai degrabă decât creșterea treptată pe care o vedeți la tocitura normală.

Indicatori de oboseală pentru decapare și arcuri

Placa de stripare ține materialul plat în timp ce poansonul se retrage. Când arcurile își pierd forța, placa nu poate separa în mod curat piesa de prelucrat de poanson în cursa ascendentă. Rezultatul este slug pulling, în cazul în care un slug blanked merge înapoi cu pumnul și se depune la următoarea lovitură, putând deteriora fața matriței sau următoarea parte.

Arcurile din matrițele de ștanțare din tablă sunt sub încărcare ciclică la fiecare lovitură. Arcurile elicoidale se obosesc în timp, pierzând lungimea liberă. Un arc care a început de la 38 mm poate măsura 36 mm după câteva sute de mii de cicluri, oferind mult mai puțină forță. Buteliile de azot pierd treptat presiunea de încărcare. Oricare dintre afecțiuni creează un comportament de stripare inconsecvent care pare intermitent și aleatoriu la început, ceea ce face mai ușor diagnosticarea greșită ca o problemă de alimentare, mai degrabă decât o problemă de întreținere.

Sistemele de ghidare și degradarea componentelor de aliniere

Știfturile și bucșele de ghidare sunt scheletul instrumentului dvs. de ștanțare a metalului. Acestea mențin alinierea între pantofii matriței superioare și inferioare pe toată durata cursei de presare. Când spațiul dintre bolț și bucșă depășește specificațiile, matrița superioară se deplasează lateral în timpul fiecărei lovituri. Acel joc lateral apare ca degajări de tăiere inegale, care produc bavuri mai grele pe o parte a unei caracteristici perforate decât pe cealaltă.

Uzura adezivului este principala amenințare aici. Fără o lubrifiere adecvată, suprafața știftului întărită se micro-sudă pe orificiul bucșei sub contact de alunecare repetat. Veți vedea un scor, uneori numit barber-piling, spirală în jurul suprafeței acului. Lăsat neverificat, un sistem de ghidare uzat accelerează deteriorarea tuturor celorlalte componente din matriță, deoarece nimic nu rămâne aliniat. Verificarea distanței între știfturi-la-bucșe ar trebui să facă parte din fiecare inspecție săptămânală a matrițelor de ștanțare-de volum mare.

Proceduri de întreținere preventivă în funcție de frecvență

A ști ce componente se uzează și cum se defectează este util doar dacă acționezi asupra lor la momentul potrivit. Prea devreme și trageți moare de pe presă fără motiv. Prea târziu și deja faci resturi. Un program structurat de întreținere a matriței elimină această presupunere prin legarea sarcinilor specifice de declanșatori specifici: fiecare rulare, fiecare număr X de accesări sau fiecare perioadă calendaristică.

Cadrul de mai jos este conceput astfel încât să îl puteți imprima și să îl lipiți pe bancă. Fiecare nivel se bazează pe cel de dinainte, menținând stabil procesul de ștanțare fără a supra-întreține unelte care încă nu au nevoie de el.

Per-Activități de curățare și inspecție vizuală

De fiecare dată când o matriță iese de pe presă, aceste sarcini au loc înainte de a ajunge înapoi pe suport. Durează minute, nu ore, și prind probleme cât timp dovezile sunt încă proaspete.

1. Înregistrați numărul final de lovituri și notați calitatea pieselor din ultimele piese produse.
2. Îndepărtați melci, așchii și reziduuri din stațiile de tăiere, căile de deșeuri și cavitățile matriței folosind perii de cupru sau aer comprimat.
3. Ștergeți știfturile de ghidare, bucșele și suprafețele stripperului pentru a îndepărta lubrifiantul contaminat și particulele fine de metal.
4. Inspectați vizual muchiile de tăiere pentru a detecta ciobirea, uzura sau modelele de uzură anormale.
5. Confirmați că toate elementele de fixare, elementele de fixare și dispozitivele de protecție sunt sigure și la locul lor.
6. Aplicați antirugină pe suprafețele expuse din oțel pentru scule dacă matrița nu va rula din nou în 24 de ore.

Utilizați următoarea listă de verificare ca verificare rapidă de trecere/eșec înainte de a returna matrița în depozit:

• Nicio creștere vizibilă a bavurilor pe ultimele piese produse
• Fără melci prinși în cavitățile matriței sau pe fața stripperului
• Ghidați știfturile fără urme sau pete uscate
• Arcurile returnează placa de stripare fără ezitare
• Toate șuruburile sunt așezate, fără dibluri lipsă
• Orificiile de livrare a lubrifiantului sunt clare și neobstrucționate

Această rutină per-execuție este punctul de bază. Acesta prinde aproximativ 60% din problemele emergente înainte de a se agrava în următoarea execuție de producție și oferă tehnicienilor un punct de plecare documentat pentru întreținerea mai profundă a sculelor atunci când se declanșează intervalele.

Apăsați-număr-pe bază de ascuțire și verificări ale componentelor

Datele calendaristice nu poartă matrițe. Accidentele vasculare cerebrale fac. De aceea, intervalele de-numărătoare sunt coloana vertebrală a oricărui program eficient de întreținere a instrumentelor și a matrițelor. Provocarea este setarea numărului potrivit, deoarece o matriță care rulează oțel moale la 1,0 mm se va uza cu o viteză complet diferită față de același design care rulează inoxidabil la 1,5 mm.

Iată cum să vă stabiliți intervalul de referință:

1. Rulați matrița pe materialul său principal și monitorizați înălțimea bavurilor la fiecare 10.000 până la 20.000 de curse în timpul primelor campanii de producție.
2. Identificați numărul de lovituri acolo unde înălțimea bavurilor atinge aproximativ 10% din grosimea materialului sau unde deviația dimensională devine mai întâi măsurabilă.
3. Setați declanșatorul de ascuțire la 75% până la 80% din acest număr. Acest lucru vă oferă o marjă înainte ca calitatea să se degradeze.
4. Documentați intervalul pe cardul de întreținere al matriței și ajustați-l pe baza datelor de performanță în curs.

Puncte de plecare generale pentru materiale obișnuite, presupunând secțiuni standard de tăiere din oțel pentru scule:

• Oțel moale (sub 1,0 mm): 80.000 până la 150.000 de lovituri între ascuțire
• Oțel moale (1,0 până la 2,0 mm): 50.000 până la 100.000 de lovituri
• Oțel inoxidabil: 30.000 până la 60.000 de lovituri, datorită abrazivității mai mari și tendinței de uzură
• Aluminiu: 60.000 până la 120.000 de lovituri, deși uzura poate declanșa service înainte de uzura marginilor
• Oțel{0}}de înaltă rezistență (peste 590 MPa): 20.000 până la 50.000 de lovituri

Acestea sunt repere de pornire, nu reguli fixe. Complexitatea morții contează și ea. O matriță progresivă cu 15 stații acumulează uzura mai rapid pe mai multe componente decât o simplă unealtă de ștanțare. Ajustați intervalele pe post atunci când înregistrările dvs. arată că o secțiune se degradează constant înaintea celorlalte.

La fiecare oprire de serviciu-număr de hit-uri, domeniul de aplicare al inspecției se extinde dincolo de elementele de bază pe-execuție.notează Art Hedrickcă acest nivel de servicii include ascuțirea secțiunilor de tăiere din cauza uzurii normale, înlocuirea arcurilor înainte de sfârșitul duratei de viață preconizate și refacerea suprafeței componentelor după cum este necesar. Aceasta este diferența dintre adevărata activitate preventivă și stingerea reactivă a incendiilor.

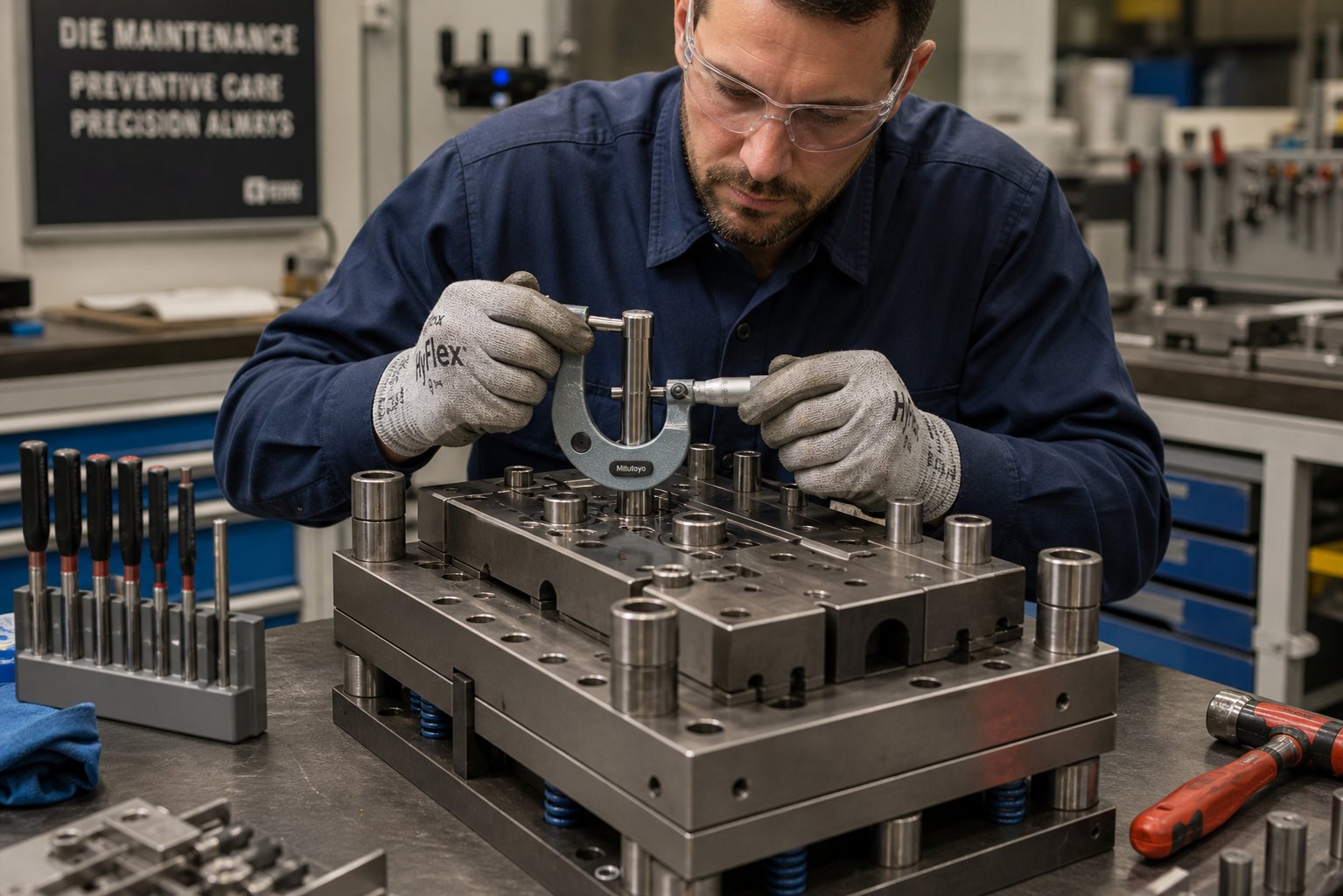

Proceduri lunare și trimestriale de întreținere profundă

O anumită degradare este invizibilă la nivel de-execuție. Bucșele de ghidare se uzează încet. Planeitatea pantofului se deplasează pe mii de cicluri. Canalele de lubrifiere colectează reziduurile întărite care înfometează treptat suprafețele de contact. Procedurile lunare și trimestriale prind ceea ce verificările zilnice nu pot.

1. Dezasamblați matrița la nivelul necesar pentru accesul complet la sistemele de ghidare, buzunarele arcului și căile interne de lubrifiere.
2. Măsurați spațiul știftului de ghidare-la-bucșă și comparați-l cu specificația originală a matriței.
3. Verificați lungimile fără arc față de valorile de bază documentate. Înlocuiți orice arc care prezintă o pierdere mai mare de 10% în lungime liberă sau fisuri vizibile.
4. Curățați toate canalele de lubrifiere, fitingurile și orificiile de livrare. Spălați pasajele blocate și restabiliți fluxul corespunzător.
5. Inspectați suprafețele de montare a saboților matriței pentru planeitate, împachetare cu resturi sau semne care indică schimbarea sub sarcină.
6. Verificați ca stivele de lame să fie stabile, să nu fie spongioase de la prea multe straturi subțiri și că nicio lamă nu interferează cu găurile de picătură.
7. Examinați istoricul cumulativ de ascuțire. Dacă o secțiune a fost măcinată de mai multe ori, măsurați stocul rămas pentru a confirma că nu a atins înălțimea minimă permisă.
8. Actualizați înregistrarea de întreținere a matriței cu toate constatările, măsurătorile și acțiunile întreprinse.

Evaluările trimestriale ar trebui să includă, de asemenea, o evaluare mai largă a modului în care procesul de ștanțare a metalului funcționează în raport cu capacitatea inițială a matriței. Comparați dimensiunile piesei actuale și calitatea suprafeței cu mostrele de referință. Dacă deriva este o tendință într-o direcție, acea tendință indică un anumit mod de uzură pe care îl puteți aborda înainte ca acesta să depășească toleranța.

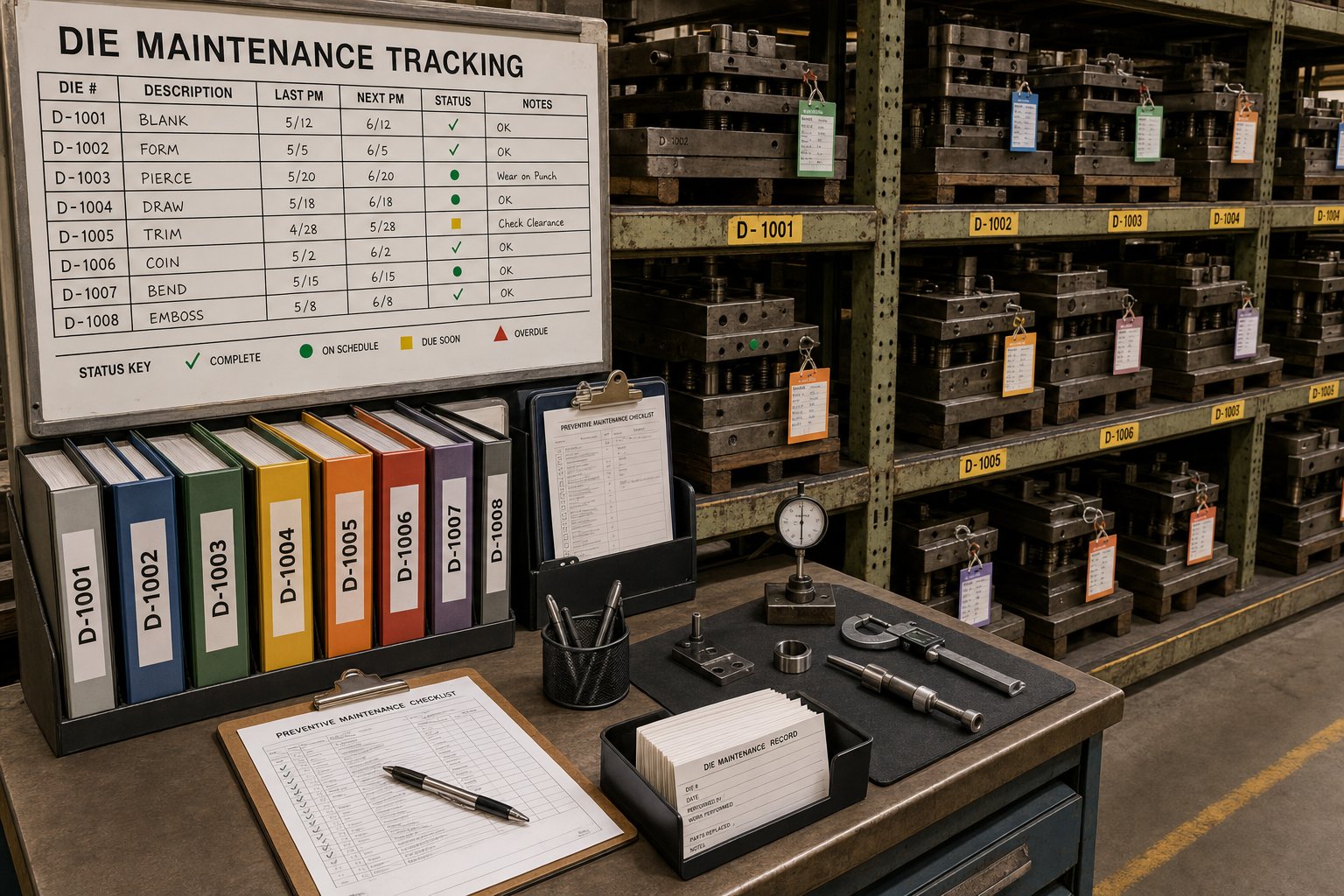

Întregul cadru, per-execuție trimestrial, funcționează numai atunci când fiecare nivel transmite informații către următorul. O notă per-execuție despre tragerea intermitentă a melcilor devine o sarcină-numărătoare pentru a inspecta arcurile de stripare, care devine o decizie trimestrială de a înlocui întregul set de arcuri. Acest lanț de dovezi este ceea ce separă întreținerea structurată a matriței de ghicire.

Chiar și cu un program solid în vigoare, moarele eșuează. Diferența este că un mor bine întreținut eșuează în moduri previzibile și diagnosticabile, în timp ce unul neglijat eșuează în moduri care necesită muncă de detectiv doar pentru a identifica cauza principală.

Moduri obișnuite de defecțiune și diagnosticarea cauzei principale

Un zar-bine întreținut vă oferă semnale lizibile înainte de a eșua catastrofal. Unul neglijat te aruncă într-un joc de ghicituri. Diferența dintre o remediere de 20-minute și o oprire a presării de patru ore se reduce adesea la cât de repede identificați modul de defecțiune cu care aveți de-a face și îl urmăriți până la cauza principală.

În orice operațiune de ștanțare a pieselor metalice, defecțiunile nu au loc izolat. O singură componentă uzată creează o reacție în lanț în mai multe stații, iar defectul pe care îl vedeți pe piesa finită poate să nu indice direct componenta care a cauzat-o. De aceea, o abordare sistematică a diagnosticului contează mai mult decât doar experiența. Casubliniază Art Hedrick, deciziile bazate pe date insuficiente duc la actiuni corective incorecte, indiferent de cati ani are un tehnician in meserie.

Eșecurile de vârf și diagnosticarea urâncenilor

Problemele de vârf reprezintă majoritatea problemelor de calitate în operațiunile de ștanțare cu ștanțare. Ele se împart în două categorii: uzura treptată și deteriorarea bruscă.

Uzura treptată pare a crește constant înălțimea bavurilor pe toate elementele tăiate de aceeași secțiune de perforare sau matriță. Marginea se rotunjește, nu se rupe. Acțiunea dvs. corectivă este simplă: ascuțiți componentele de tăiere și restabiliți spațiul adecvat.

Galling este diferit. Apare atunci când materialul piesei de prelucrat micro-sudă pe suprafața sculei sub presiune, apoi se rupe pe cursa de întoarcere, lăsând un depozit gros-acumulat pe suprafața poansonului sau a matriței. O veți observa ca zgârieturi neregulate sau urme pe piesele metalice ștanțate, adesea însoțite de tragerea de melci. Uzura este în mod obișnuită în cazul oțelului inoxidabil și al aluminiului, unde straturile de oxid se descompun sub forfecare și expun metal proaspăt, reactiv.

Pentru a diagnostica usturimea, trageți pumnul suspect și inspectați-l cu mărire. Veți vedea transferul de material, o textură plictisitoare, aspră, cu particule din materialul piesei de prelucrat legate de oțelul pentru scule. Cauza principală este de obicei lubrifierea insuficientă, temperatura excesivă a matriței sau finisarea necorespunzătoare a suprafeței sculei. Acoperirea poansonului cu TiN sau TiCN, lustruirea suprafeței de tăiere sau schimbarea aplicației de lubrifiant rezolvă adesea problema.

ciobirea este bruscă. Cu o lovitură marginea este în regulă, în următoarea lipsește o bucată vizibilă. Cauzele obișnuite includ spațiul liber suficient (lopul lucrează prea mult împotriva butonului matriței), o nepotrivire a durității sau un melc care a rămas prins și a prins muchia la următoarea lovitură. Piesa va prezenta o bavură grea localizată sau o amprentă ridicată în locul în care așchiul a lovit piesa de prelucrat.

Cauzele fundamentale ale tragerii melcilor și dezalinierii

Tragerea melcului are loc atunci când un melc gol se întoarce cu pumnul în loc să cadă prin butonul de matriță. Acest melc se depune apoi pe fața benzii sau a matriței, provocând lovituri, amprente sau lovituri duble-la următoarea lovitură. Este una dintre cele mai frustrante probleme din procesul matriței, deoarece pare intermitent și pare să sfideze logica.

Cauzele fundamentale se împart în câteva categorii:

• Rupere insuficientă a vidului: melcul se lipește de suprafața plată a poansonului datorită aspirației peliculei de ulei. O mică canelură sau gropiță în fața poansonului rezolvă acest lucru.
• Buton al matriței uzat: Când orificiul butonului se uzează ușor supradimensionat, melcul nu este ținut strâns după forfecare și poate să țâșnească înapoi pe poanson.
• Forță de decuplare slabă: Arcurile obosite nu pot depăși strângerea melcului asupra poansonului în timpul retragerii.
• Atracție magnetică: Pe materialele feroase, magnetismul rezidual în poanson poate reține melci subțiri. Demagnetizarea sculei o rezolvă.

Nealinierea produce o semnătură diferită. Când jumătățile superioare și inferioare ale matriței se deplasează lateral, chiar și cu câteva sutimi de milimetru, distanța de tăiere devine neuniformă. O parte a găurii primește o bandă de forfecare curată și bavuri minime, în timp ce partea opusă prezintă rupturi puternice și o bavură înaltă. Acesta este diferit de un pumn plictisitor, care produce bavuri uniforme pe tot parcursul.

Verificați mai întâi știfturile și bucșele de ghidare. Apoi verificați ca matrița să fie așezată plat pe suport, fără resturi dedesubt.Variabile de proces precum precizia presei și configurarea matrițeiinteracționați cu condiția sculei aici. O matriță poate fi întreținută perfect și poate produce în continuare defecte de dezaliniere dacă nu este prinsă la nivel sau dacă berbecul de presare nu este paralel cu suportul.

Citirea defectelor pieselor pentru a identifica problemele matriței

Fiecare piesă metal ștanțată spune o poveste despre matrița care a făcut-o. Trucul este să citești indiciile potrivite și să le urmărești până la sursa lor. Despicăturile și crăpăturile pe elementele formate, de exemplu, pot indica uzura matriței, dar pot indica, de asemenea, materialul de intrare care este prea dur sau un suport gol care și-a pierdut forța din cauza arcurilor uzate.

Matricea de depanare de mai jos conectează ceea ce vedeți pe piesele de ștanțare cu cea mai probabilă stare a matriței care o cauzează, împreună cu acțiunile corective care trebuie luate.

Utilizați această matrice ca punct de plecare, nu o cheie de răspuns absolută. Eșecurile ștampilării implică adesea mai multe variabile care interacționează simultan. O ruptură într-o stație de tragere ar putea fi cauzată de o rază uzată și de un arc care și-a pierdut 15% din forță și de materialul de intrare care s-a mutat de la capătul inferior la capătul superior al intervalului său de tracțiune. Abordarea sistematică este de a elimina mai întâi variabilele cunoscute de stare-moare, deoarece acestea sunt sub controlul dvs., apoi investigați factorii materiale și de presă dacă defectul persistă.

Adevărata concluzie: lăsați piesa să vă ghideze diagnosticul. Când puteți conecta un model de defect specific la o anumită condiție a matriței, acțiunea dvs. de corecție devine mai degrabă vizată decât exploratorie. Această precizie este ceea ce separă un tehnician care rezolvă problema într-o singură încercare de cel care petrece trei încercări urmărind-o. A ști ce este greșit, totuși, este doar jumătate din ecuație. Următoarea provocare este să știi exact cum să o repari, ce tehnică de reparație se aplică și când o componentă a trecut linia de la reparabilă la înlocuibilă.

Tehnici esențiale de reparații pentru tehnicienii matrițelor

Diagnosticarea modului de defecțiune este jumătatea intelectuală a reparației matriței. Jumătatea fizică este execuția: șlefuirea cantității potrivite de pe o muchie de tăiere, așezarea unui cordon de sudură care rezistă sub milioane de cicluri sau punerea la o stație înapoi la sincronizare fără a introduce noi probleme. Fiecare tehnică de reparație are propriile cerințe de scule, considerații de siguranță și limite măsurabile care vă spun dacă reparația va dura sau dacă componenta a ajuns la sfârșitul duratei de viață utilă.

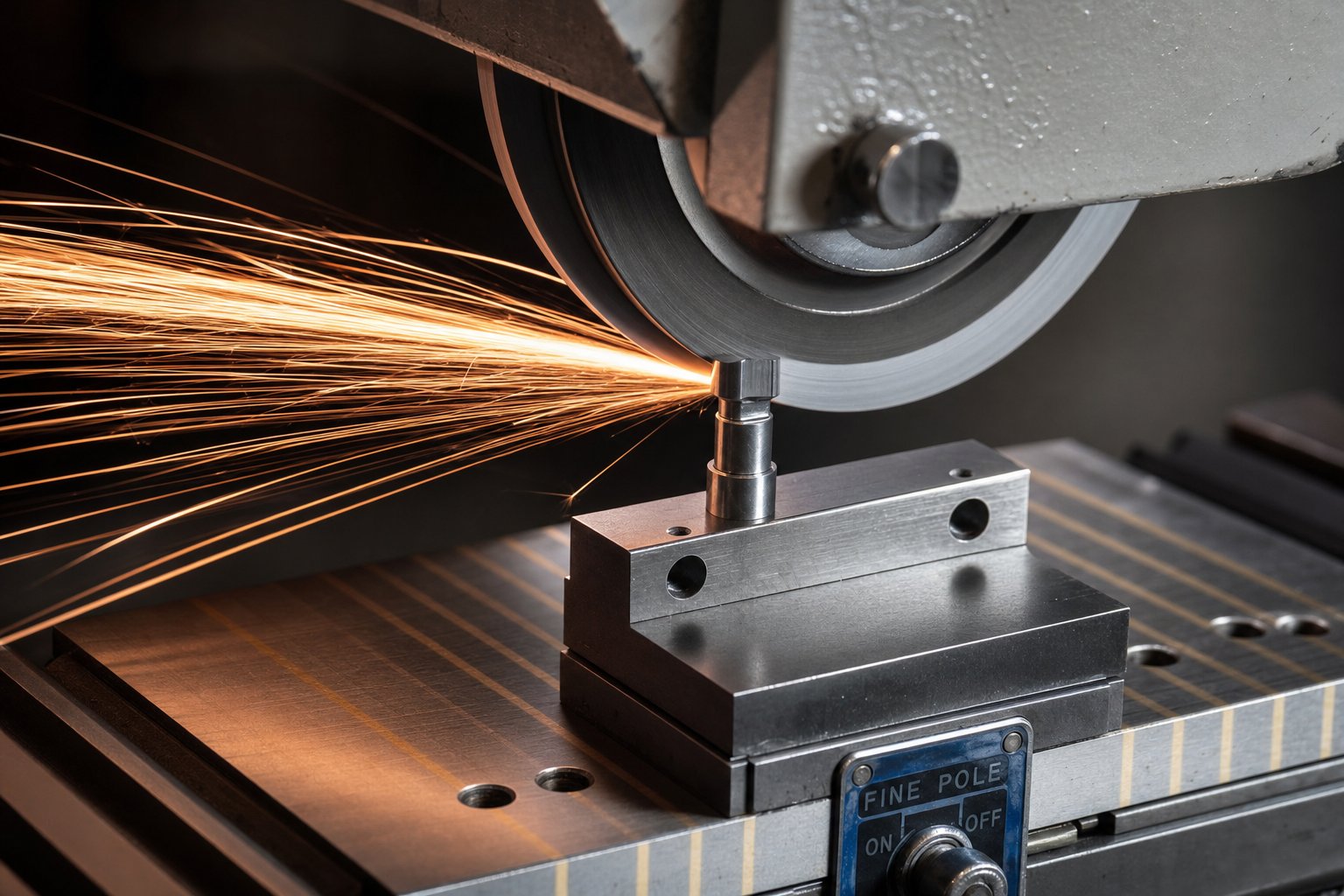

Reșlefuirea muchiilor de tăiere și menținerea spațiului liber adecvat

Ascuțirea este cea mai frecventă reparație de scule de ștanțare pe care o veți efectua. Scopul este simplu: îndepărtați suficient material de pe suprafața poansonului sau a blocului matriței pentru a restabili o muchie de tăiere curată, fără a modifica geometria funcțională a matriței.

Variabila critică este clearance-ul.Ghidul ingineresc al MISUMIdefinește jocul ca distanța dintre muchia de tăiere a poansonului și muchia de tăiere a butonului matriței, exprimată ca procent din grosimea materialului pe latură. Recomandarea standard este de aproximativ 10% pe parte, deși practica modernă sugerează că 11% până la 20% pot reduce solicitarea sculelor și pot prelungi durata de viață. Materialele mai dure, cu o rezistență mai mare la tracțiune-la tracțiune- necesită un spațiu liber mai mare, în timp ce aplicațiile de ștanțare cu matriță de precizie, cum ar fi ștanțarea fină, necesită valori extrem de strânse.

Când șlefuiți materialul de pe o față de perforare, îl scurtați eficient. Această scurtare modifică relația poansonului cu blocul matriței și poate reduce spațiul efectiv dacă matrița nu este dilatată pentru a compensa. După fiecare măcinare, măsurați cantitatea îndepărtată și adăugați o grosime egală a lamei sub dispozitivul de reținere a poansonului sau a plăcii de suport pentru a restabili înălțimea și sincronizarea corespunzătoare.

De unde știi când un pumn nu mai poate fi re-șlefuit? Măsurați stocul rămas între fața de tăiere și cea mai apropiată modificare a caracteristicii, cum ar fi o treaptă sau o relief. Majoritatea modelelor de matrițe specifică o înălțime minimă admisă. Odată ce treceți de această linie, componenta intră pe teritoriul de sfârșit--de viață și înlocuirea este singura opțiune.

• Polizor de suprafață cu mandrina magnetică (pentru perforații plate și secțiuni de matriță)
• Disc de șlefuit diamant sau CBN, potrivit pentru duritatea oțelului pentru scule
• Micrometru și indicator de înălțime pentru a măsura îndepărtarea stocului
• Calea de stocare în trepte de 0,01 mm pentru compensarea-înălțimii închise
• EIP: ochelari de protecție, protecție facială în timpul șlefuirii, protecție auditivă și extracție a prafului pentru oțeluri de scule carbure sau acoperite

Tehnici de reparare a sudurii pentru suprafețele matrițelor uzate

Atunci când o matriță de ștanțare metalică suferă o uzură localizată care depășește ceea ce poate corecta șlefuirea sau când o margine se așează suficient de adânc încât o simplă ascuțire ar elimina materialul în exces, repararea sudurii devine răspunsul practic.Revista MetalFormingobservă că sudarea poate fi o metodă solidă și economică din punct de vedere structural pentru a repune rapid în funcțiune componentele matriței deteriorate, cu condiția să urmați procedura corectă.

Procesul începe cu identificarea corectă a oțelului pentru scule. Oțelurile pentru-călirea cu apă,-întărirea cu ulei,-călirea cu aer și oțelurile pentru prelucrare-la cald, toate răspund diferit la aportul de căldură. Selectarea electrodului de sudare corect este esențială: potriviți tratamentul termic al materialului de bază, nu doar compoziția acestuia. Producătorii de electrozi oferă îndrumări cu privire la produsele potrivite pentru ce oțeluri de scule și la ce duritate depusă să se aștepte.

Etapele procedurale cheie pentru repararea sculelor și matrițelor prin sudare:

1. Slefuiți zona deteriorată la cel puțin 3 mm (1/8 inch) sub suprafața finală pentru a permite o adâncime uniformă a sudurii.
2. Preîncălziți secțiunea matriței la temperatura recomandată pentru clasificarea sa din oțel. Acest lucru minimizează șocul termic și fisurarea.
3. Depunerea sudurii trece de jos în sus pentru reparații profunde, șlefuind metalul de sudură la cald pentru a reduce contracția și deformarea.
4. Lăsați componenta să se răcească la temperatura camerei după sudare.
5. Căliți prin reîncălzire la temperatura de revenire recomandată pentru tipul de oțel și combinația de electrozi.
6. Slefuiți sau EDM suprafața reparată înapoi la dimensiunile finite și verificați duritatea.

Temperatura secțiunii matriței trebuie să rămână constantă în timpul sudării, dar nu trebuie să depășească niciodată temperatura maximă de tragere pentru acea clasă de oțel pentru scule. Depășirea acestuia compromite tratamentul termic din jur și poate crea zone moi adiacente reparației.

• Sudor TIG (GTAW) pentru depuneri de precizie pe caracteristici mici; MIG pentru suprafețe mai mari
• Electrozi de sudare sau tije de umplutură potriviți pentru clasificarea specifică a oțelului pentru scule
• Preîncălziți cuptorul sau pistolul cu creioane de culoare-indicatoare de temperatură pentru verificare
• Polizor de banc sau polizor cu matriță pentru pregătirea îmbinărilor și finisarea post-sudură
• EIP: cască de sudură cu lentile de umbră adecvate, mănuși de piele, jachetă rezistentă la flacără{0}}și ventilație sau respirator atunci când sudăm oțeluri acoperite

O reparație de sudură își atinge limita atunci când suprafața de reconstruit este prea mare în raport cu materialul de bază rămas, atunci când reparațiile repetate au stratificat mai multe zone afectate de căldură-una peste alta sau când geometria componentei face imposibilă preîncălzirea și post{1}}încălzirea corespunzătoare. În acel moment, este mai bine să înlocuiți complet inserția.

Înlocuirea inserției și ajustările de sincronizare

Matricele bine-proiectate folosesc inserții înlocuibile pentru stații de-uzură mare tocmai pentru că poansonurile și butoanele matrițelor sunt articole consumabile. Înlocuirea unei inserții este mai rapidă și mai puțin riscantă decât sudarea sau rectificarea extensivă și restabilește stația de ștampilare a matriței la specificațiile sale originale într-un singur pas.

Procedura este mecanică, dar necesită precizie. Inserțiile prin pres-fișare necesită o forță controlată în timpul demontării și instalării. Încălzirea blocului matriței extinde ușor orificiul, permițând inserției vechi să se elibereze și celei noi să se așeze fără uzură. Odată instalată, inserția trebuie să fie la nivelul solului sau la înălțimea de separare specificată, iar orice știfturi sau șuruburi de fixare trebuie strânse conform specificațiilor.

Ajustările de sincronizare prin shimming sunt sarcina însoțitoare. De fiecare dată când scurtați un poanson prin șlefuire sau schimbați o inserție care diferă în înălțime chiar și cu câteva sutimi de milimetru, sincronizarea matriței se schimbă. Shims corectează această relație. Stivuiți-le curat, utilizați numărul minim de lamele individuale necesare pentru a atinge valoarea țintă și evitați stivele spongioase cu mai multe-straturi care se comprimă sub sarcină și introduc inconsecvență.

• Presă cu arbore sau presă hidraulică pentru îndepărtarea și instalarea inserției
• Pistol de încălzire sau cuptor pentru expansiunea termică a blocului de matriță în timpul operațiunilor de prindere{0}}
• Stoc de lame de precizie (oțel inoxidabil, în trepte de la 0,01 la 0,50 mm)
• Cheie dinamometrică pentru elementele de fixare
• Indicator de înălțime și cadran pentru verificarea relației înălțimii instalate și înălțimii de închidere
• EIP: ochelari de protecție, mănuși pentru suprafețe fierbinți în timpul montajului termic, cizme-de oțel la manipularea secțiunilor grele ale matriței

Limita măsurabilă dintre reparabil și înlocuibil se reduce la trei criterii: Puteți restabili componenta la specificațiile dimensionale originale? Reparația va menține duritatea și finisarea suprafeței necesare la sarcinile de producție? Și materialul rămas oferă suficientă integritate structurală pentru a supraviețui până la următorul serviciu programat? Dacă orice răspuns este nu, componenta este gata. Înlocuiți-l, documentați motivul și reintroduceți acele date în intervalele dvs. de întreținere, astfel încât să puteți prezice următoarea înlocuire înainte ca aceasta să devină o urgență.

Abilitățile de reparare continuă să funcționeze. Dar un factor schimbă totul despre cât de des aveți nevoie de aceste abilități și cât de agresiv se uzează componentele: materialul care trece prin presă. Diferite metale ale piesei de prelucrat atacă sculele în moduri fundamental diferite, iar intervalele de întreținere trebuie să reflecte această realitate.

Considerații despre material și tipul matriței care vă schimbă abordarea

Un program de întreținere construit în jurul unui material și a unui tip de matriță va -servire insuficientă unele scule și peste-întreținerea altora. Piesa de prelucrat care trece prin presa dvs. determină cât de repede se întâlnesc muchiile de tăiere, care moduri de defecțiune domină și cât de agresiv trebuie să inspectați. În mod similar, tipul de matriță pe care îl rulați, fie progresiv, transfer sau compus, modifică componentele care suportă cea mai mare sarcină și unde trebuie să se concentreze atenția întreținerii.

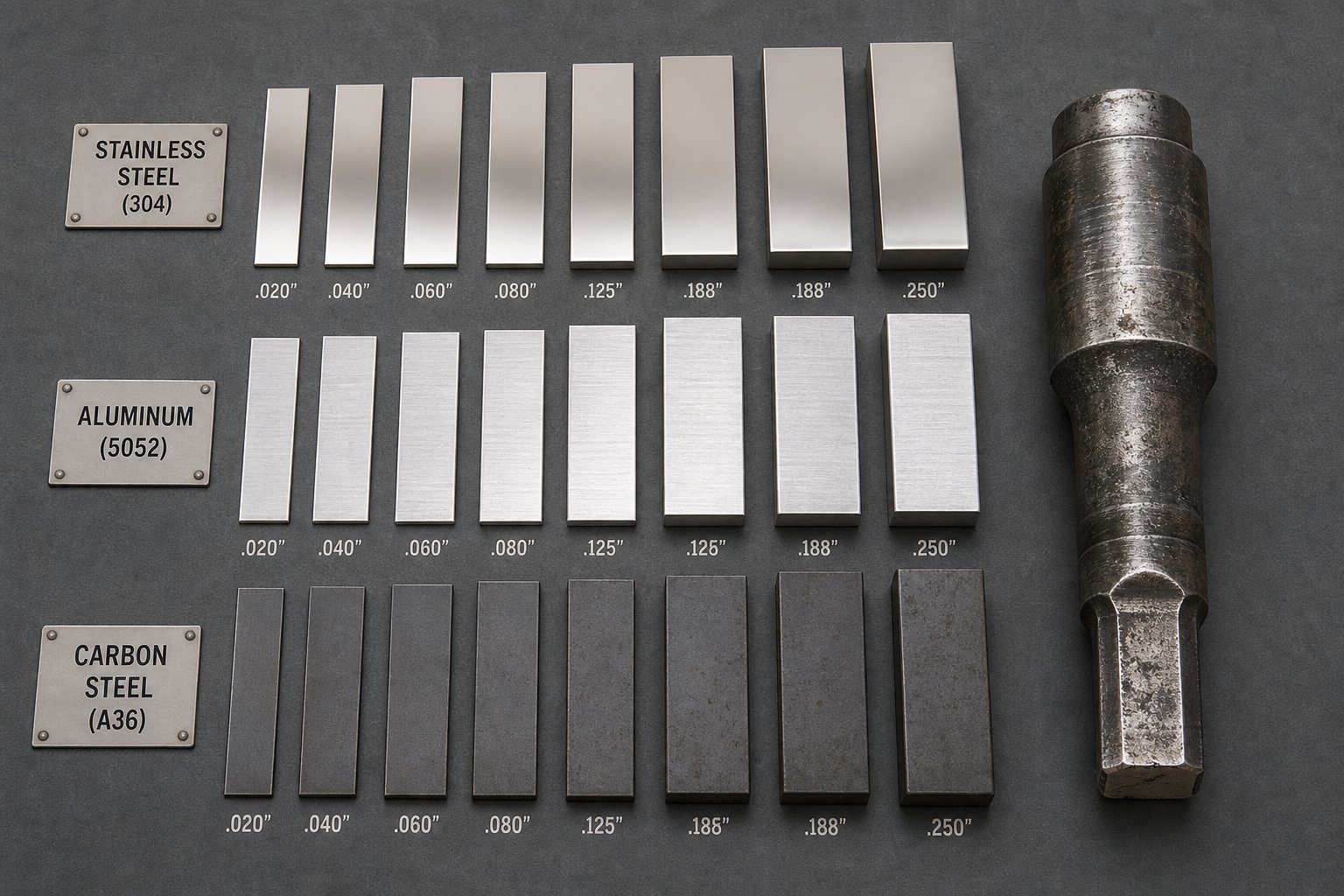

Cum modifică duritatea și abrazivitatea materialului ratele de uzură

Gândiți-vă la fiecare cursă de ștanțare a tablei ca la tragerea materialului piesei de prelucrat pe suprafețele dvs. de scule sub presiune extremă. Materialele mai dure generează un contact mai abraziv. Aliajele cu rezistență mai mare la tracțiune-la tracțiune- necesită mai multă forță pe cursă, accelerând oboseala pe margine. Oxizii abrazivi de pe stratul de suprafață acționează ca particule de tăiere microscopice care macină oțelul pentru scule la fiecare lovitură.

Ștanțarea din oțel carbon la grosimi standard este linia de bază. Oțelul moale și materialele cu conținut scăzut de-carbon produc modele de uzură moderate și previzibile. Vă puteți baza pe intervale standard de numărare-de accesări și vă puteți aștepta la o durată de viață constantă în toate campaniile. Modul de defecțiune este aproape întotdeauna ștergerea abrazivă graduală, care este cel mai ușor de detectat și cel mai simplu de corectat prin ascuțire.

Oțelurile-de înaltă rezistență peste 590 MPa modifică dramatic ecuația. Forța de formare crescută accelerează oboseala prin poanson, iar stratul de oxid de suprafață mai dur șlefuiește muchiile de tăiere de două până la trei ori mai repede decât o face oțelul moale la aceeași grosime. Dacă intervalul de ascuțire de bază pe oțelul ștanțat este de 100.000 de lovituri, așteptați-vă să reduceți acest lucru la jumătate sau mai mult atunci când rulați clase avansate de-rezistență ridicată.

Provocări specifice din oțel inoxidabil și aluminiu

Oțelul inoxidabil și aluminiul introduc un mod de defecțiune pe care materialele abrazive nu îl fac: uzură. Ambele metale au o tendință puternică de a se lipi în mod adeziv de suprafețele sculei sub forfecare. În cazul inoxidabilului, stratul dur de oxid de crom se rupe în timpul tăierii și expune metalul proaspăt, reactiv, care se micro-sudă pe suprafața poansonului. Aluminiul se comportă în mod similar datorită naturii sale moale, ductile și a tendinței de a se unge mai degrabă decât de a se forfecare curat.

Pentru matrițe de ștanțare a metalelor care rulează din inox,Oțel pentru scule DC53este materialul de matriță recomandat datorită durității ridicate și rezistenței la uzura adezivului. Acoperirile de suprafață precum DLC sau TiCN reduc frecarea și împiedică transferul de material. Suprafețele matrițelor lustruite și lubrifierea îmbunătățită nu sunt opționale pentru aceste materiale; sunt obligatorii pentru a preveni uscarea să declanșeze cicluri premature de întreținere.

Aluminiul prezintă o complicație suplimentară pentru producția de tablă ștanțată: nu uzează marginile la fel de repede ca oțelul, dar acumularea de material prin uzură creează defecte de suprafață pe piesele cu mult înainte ca unealta să devină plictisită din punct de vedere geometric. Declanșatorul dvs. de întreținere se schimbă de la înălțimea bavurilor la calitatea suprafeței. Verificați dacă sunt prelevate pe suprafețele de formare și pe plăcile de stripare la intervale mai scurte decât ar dicta programul dvs. de ascuțire.

Diferențele de întreținere între tipurile de matrițe

Tipurile de matrițe de ștanțare din magazinul dvs., fie progresive, transfer sau compuse, determină unde se concentrează uzura și cum funcționează în practică accesul la întreținere.

Moarele progresive au cel mai mare număr de componente și cele mai complexe interacțiuni. Cu bobina alimentată în mod continuu prin mai multe stații, fiecare stație acumulează uzură în mod independent. Este posibil ca o stație de tăiere să aibă nevoie de ascuțire, în timp ce stațiile de formare de lângă ea sunt încă în limitele specificațiilor. Planificarea întreținerii necesită urmărirea pe-stație, nu doar un singur interval pentru întregul matriță. Avantajul: matrițele de ștanțare din oțel construite ca progresive folosesc adesea inserții înlocuibile la fiecare stație, făcând reparațiile specifice mai rapide.

Transfer moaremanipulați piesele individual, deplasând mecanic piesele între stații. Construcția lor tinde să fie mai puțin complexă decât matrițele progresive, cu o mai bună accesibilitate pentru ajustare și funcționalitate. Fiecare stație poate fi adesea îndepărtată și întreținută independent, fără a demonta întreaga unealtă. Schimbul-constă în faptul că degetele de transfer și mecanismele de-poziționare a pieselor își adaugă propriile componente de uzură la lista de verificare a întreținerii.

Matrițele compuse efectuează mai multe operații într-o singură mișcare, de obicei, ștergerea și perforarea simultană. Acestea produc o acuratețe dimensională excelentă pe tabla ștanțată, dar concentrează toate forțele într-o singură lovitură, ceea ce înseamnă că arcurile și dispozitivele de decapare se obosesc mai repede decât într-o dispunere progresivă în etape. Intervalele de întreținere pentru matrițele compuse tind să fie mai scurte la înlocuirea arcului și la inspecția stripper, chiar dacă durata de viață a muchiei de tăiere este comparabilă.

Dezbatere practică: nu aplicați un singur calendar de întreținere pe toate uneltele dvs. O matriță de ștanțare a oțelului care execută lucrări de ștanțare a oțelului carbon la viteze moderate poate face 100.000 de curse între service. Același design al matriței care rulează din inox necesită atenție la 40.000 până la 60.000. Și o matriță progresivă cu 20 de stații necesită o urmărire granulară per-stație, pe care nu o face o matriță compusă simplă. Potriviți frecvența dvs. de întreținere atât cu materialul, cât și cu arhitectura matriței, iar intervalele dvs. vor reflecta uzura reală, mai degrabă decât programele arbitrare.

Materialul și tipul matriței stabilesc ritmul de uzură. Dar când degradarea trece linia de la întreținere la critică, o întrebare diferită preia conducerea: reparați componenta, o înlocuiți definitiv sau o trimiteți unui specialist?

Reparați sau înlocuiți și decizia-internă versus externalizare

Fiecare componentă uzată te pune la o bifurcație a drumului. O cale duce la repararea bancului care aduce matrița din nou în producție în câteva ore. Celălalt duce la o nouă comandă de inserare, o săptămână de timp și o durere de cap de programare. A alege greșit în ambele direcții te costă: repararea unei componente care ar fi trebuit să fie înlocuită creează defecțiuni repetate, în timp ce casarea unei componente care avea mii de accesări irosește bani și stocuri.

Aceeași logică se aplică și unde se întâmplă munca. Unele reparații aparțin băncii dvs. Alții necesită echipamente, acoperiri sau expertiză pe care magazinul dvs. pur și simplu nu le are. Un cadru decizional clar înlătură presupunerile din ambele întrebări.

Criterii de decizie de reparare versus înlocuire

Când o componentă se desprinde de pe matriță prezentând uzură sau deteriorare vizibilă, parcurgeți aceste criterii înainte de a decide soarta sa:

• Poate fi restabilită componenta la specificațiile dimensionale originale cu echipamentele disponibile? Dacă șlefuirea sau sudarea nu o pot aduce înapoi la tipărire, înlocuiți-o.
• Reparația va menține duritatea și finisajul suprafeței necesare la sarcinile de producție? O reparație de sudură care lasă o zonă moale într-o zonă cu-impact mare va eșua prematur.
• Materialul rămas oferă suficientă integritate structurală pentru a supraviețui până la următorul interval de service programat? Un șanț de pământ peste înălțimea minimă admisă se face indiferent de starea marginii.
• Costul reparației este mai mic de 50% din costul componentei de înlocuire? Peste acest prag, înlocuirea oferă de obicei o valoare mai bună atunci când luați în considerare riscul de re-eșec.
• Această componentă a fost deja reparată de mai multe ori? Fiecare ciclu de reparare introduce stres cumulativ, zone afectate de căldură{0}}sau compromisuri dimensionale. CaNote GMA T&W, odată ce o matriță a depășit jumătate din durata de viață medie, este necesară o evaluare suplimentară înainte de a se angaja la un alt ciclu de reparație.
• Eșecul este localizat sau sistemic? Deteriorarea localizată a unei singure margini sau suprafețe se potrivește, în general, cu reparații. Uzura larg răspândită pe mai multe suprafețe sau deformarea structurală semnalează de obicei înlocuirea.

Decizia nu este întotdeauna binară. Uneori, mișcarea corectă este o-reparație pe termen scurt pentru a finaliza o campanie de producție, asociată cu o comandă de înlocuire care sosește înainte de următoarea execuție. Această abordare hibridă îți menține presa să funcționeze fără să pariezi pe o componentă marginală care durează mai mult decât ar trebui.

-Evaluare internă versus externalizare

Echipa dvs. de scule metalice și matrițe se pot ocupa de majoritatea reparațiilor de rutină: re-șlefuire, shimming, înlocuirea arcurilor și schimburile de bază ale plăcuțelor. Întrebarea este unde se termină această capacitate și unde începe expertiza externă.

• Disponibilitatea echipamentului: Aveți polizorul de suprafață, EDM sau configurația de sudură necesară pentru reparația specifică? Trimiterea unei componente pentru un proces pe care nu îl puteți efectua-internă este simplă.
• Nivelul de calificare: repararea sudurilor pe oțeluri de scule cu întărire cu aer-de exemplu, necesită cunoștințe metalurgice despre temperaturile de preîncălzire și selecția electrozilor pe care personalul de întreținere generală nu le are.
• Timp de finalizare: o reparație internă-care durează două zile poate depăși o reparație externalizată cu o coadă de-săptămână, chiar dacă magazinul exterior oferă o calitate puțin mai bună.
• Criticitate și risc: componentele de-înaltă precizie în aplicațiile industriale de ștanțare a metalelor, unde toleranțele sunt extrem de strânse, pot justifica externalizarea către un specialist cu capacitate de măsurare și controale de calitate mai bune.
• Volumul de lucru: dacă echipa dvs. este deja întinsă în menținerea matrițelor active, retragerea unui tehnician de la lucrările preventive programate pentru a efectua o reparație complexă creează un restanțe care se agravează în aval.

A model hibridfuncționează bine în practică: echipele interne se ocupă de întreținerea de rutină și reparațiile standard, în timp ce furnizorii specializați se ocupă de sudarea complexă, aplicarea de acoperire și reconstrucția completă a matrițelor. Acest lucru menține producția zilnică în mișcare fără a necesita investiții de capital în echipamente pe care le-ați folosi rar.

Cum influențează designul matriței întreținerea-pe termen lung

Iată ceva ce majoritatea tehnicienilor învață prin frustrare, mai degrabă decât prin instruire: ușurința sau dificultatea fiecărei reparații pe care o efectuați a fost decisă în mare parte în timpul proiectării matriței de ștanțare, cu mult înainte ca unealta să lovească vreodată presa.

O matriță proiectată pentru întreținere folosește inserții înlocuibile la stații de uzură mare-în locul secțiunilor de tăiere monolitice care necesită dezasamblare completă pentru service. Pozitioneaza sistemele de ghidare si buzunarele cu arc pentru un acces usor. Selectează oțelurile pentru scule potrivite cu materialul piesei de prelucrat, astfel încât ratele de uzură rămân previzibile, mai degrabă decât să accelereze din cauza nepotrivirii. Cercetările din industrie arată în mod constant că peste 70% din costul de viață al unei piese este blocat în timpul deciziilor timpurii de proiectare, iar sculele cu matriță nu sunt diferite.

Designul matriței de ștanțare a metalului care ignoră funcționalitatea creează matrițe care funcționează din punct de vedere tehnic, dar devin progresiv mai costisitoare de întreținut. Componente care necesită trei ore de dezasamblare pentru a ajunge la o șlefuire de 15-minute. Secțiuni monolitice în care o caracteristică uzată înseamnă înlocuirea unui întreg bloc. Buzunarele cu arc îngropate atât de adânc încât măsurarea lungimii libere necesită o fixare specială. Aceste alegeri de design se adaugă de-a lungul anilor de producție într-un cost total de proprietate semnificativ mai mare.

Abordarea opusă, proiectarea cu accesibilitatea sculelor de etapă, geometria standardizată a plăcuței, selecția adecvată a materialului și specificațiile de întreținere documentate, face ca fiecare eveniment de service să fie mai rapid și mai previzibil. Lucrul cu un producător de matrițe care integrează mentenabilitatea în designul de ștanțare încă din prima zi schimbă economia întregului program de întreținere.YICHEN, de exemplu, îmbină fabricarea matrițelor de ștanțare personalizate cu atenția inginerească pentru durabilitate și funcționalitate, ajutând managerii de scule să evite ciclurile costisitoare de reconstrucție prin proiectarea unei performanțe stabile de producție în matriță înainte de livrare.

Concluzia: deciziile dvs. de reparare-sau-înlocuire devin mai ușoare, nevoile dvs. de externalizare se micșorează și cheltuielile totale de întreținere scade atunci când matrița a fost proiectată având în vedere întreaga sa durată de viață. Acea investiție din amonte în calitatea designului de ștanțare a metalelor aduce dividende de fiecare dată când un tehnician deschide matrița pentru service de rutină și găsește componente care sunt accesibile, înlocuibile și documentate.

Construirea unui program de întreținere a matrițelor care durează

Abilitățile și procedurile individuale oferă rezultate consistente doar atunci când trăiesc în interiorul unui sistem. Un tehnician care clarifică perfect, dar nu înregistrează niciodată ceea ce s-a făcut, o lasă pe următoarea persoană să ghicească. Un magazin care urmărește numărul de lovituri, dar nu revizuiește niciodată tendințele, nu își poate îmbunătăți intervalele. Întreținerea durabilă a matrițelor conectează cunoștințele, oamenii și datele într-o buclă care devine mai inteligentă cu fiecare rulare de producție.

Documentare și Urmărire a istoricului matrițelor

Fiecare matriță din magazinul dvs. ar trebui să aibă o înregistrare în viață care să surprindă istoria sa completă de service. Un sistem de urmărire a întreținerii matrițelor cu câmpuri pentru recondiționare, ștanțare a datelor de ascuțire a matrițelor, înlocuirea componentelor, numărul de lovituri la fiecare eveniment de service și moduri de defecțiuni observate transformă cunoștințele tribale împrăștiate în date acționabile. Fără el, faci aceleași descoperiri în mod repetat.

Urmărirea eficientă nu necesită un software scump pentru a începe. Un liant dedicat sau o foaie de calcul per matriță funcționează dacă captează informațiile corecte în mod constant. Câmpurile critice includ: data și numărul de accesări la service, lucrările efectuate, măsurătorile efectuate, componentele înlocuite și inițialele tehnicianului. De-a lungul timpului, acest istoric dezvăluie modele, cum ar fi o anumită stație care necesită ascuțire la fiecare 45.000 de lovituri sau un set de arc care durează exact trei campanii înainte ca forța să scadă sub prag.

Formarea tehnicienilor pentru rezultate consistente

Un program este la fel de fiabil ca și oamenii care îl execută.Datele din industrie arată că 84% din defecțiunile echipamentelor sunt auto-induseprin antrenament necorespunzător, obiceiuri neglijente sau erori umane. Formarea structurată elimină această diferență transformând expertiza celui mai bun tehnician într-un sistem transferabil care supraviețuiește rulajului și pensionării.

Asociați mentorat{0}}practic cu procedurile standard de operare documentate pentru fiecare nivel de întreținere. Noii angajați ar trebui să urmeze SOP-urile scrise în timpul primelor evenimente de service, cu tehnicieni cu experiență verificându-și munca. Pe măsură ce tehnologia de ștanțare evoluează și complexitatea matriței crește, dezvoltarea continuă a abilităților vă ține echipa la curent, mai degrabă decât să se bazeze pe metode care au funcționat cu un deceniu în urmă.

Conectarea întreținerii matrițelor la performanța producției

Măsura finală a programului dvs. nu este numărul de evenimente de service finalizate. Acesta este cât de fiabil sculele dvs. de ștanțare produc componente ștanțate de calitate fără întreruperi neplanificate. Urmăriți valorile care conectează activitatea de întreținere cu rezultatele producției: frecvența de oprire neplanificată, rata deșeurilor în funcție de matriță, hit-uri medii între defecțiuni și costul de întreținere la o mie de piese.

Iată o secvență practică pentru a implementa un program de la zero:

1. Verificați-vă inventarul actual de matrițe și scule de ștanțare. Atribuiți fiecărui mor un identificator unic și creați înregistrarea sa de bază.
2. Stabiliți liste de sarcini pe-execuție, număr-de accesări și calendar-, utilizând nivelurile de frecvență prezentate mai devreme în acest articol.
3. Instruiți toți tehnicienii cu privire la standardele de documentare și procedurile de inspecție, verificând competența prin evenimente de service supravegheate.
4. Începeți să urmăriți numărul de lovituri, acțiunile de service și observațiile privind calitatea pieselor pentru fiecare campanie de producție.
5. Examinați datele acumulate trimestrial pentru a rafina intervalele, pentru a identifica morții cu probleme cronice și pentru a prioritiza înlocuirile sau reproiectările.
6. Introduceți rezultatele în specificațiile matrițelor pentru achizițiile viitoare de scule, închizând bucla dintre performanța pe teren și cerințele de inginerie.

Ultimul pas este în cazul în care programele de producție de ștanțare a metalelor se maturizează de la reactive la strategice. Când datele dvs. de întreținere vă informează ce cumpărați în continuare, încetați să mai moșteniți aceleași probleme în noile scule. Matricele proiectate cu materiale durabile, componente de uzură înlocuibile și construcție accesibilă necesită mai puțină intervenție și oferă o durată de viață mai previzibilă.YICHENexemplifică această abordare prin combinarea producției de matrițe de ștanțare personalizate cu accent pe inginerie pe mentenanță, astfel încât matrițele și sistemele de ștanțare în care investiți astăzi suportă o sarcină mai mică de întreținere pe parcursul anilor de producție, mai degrabă decât să solicite acțiuni corective constante.

Un program de întreținere construit pe documentație solidă, oameni instruiți și feedback continuu nu reduce doar timpul de nefuncționare. Aceasta crește valoarea în timp, făcând fiecare decizie mai clară decât precedenta.

Întrebări frecvente privind întreținerea și repararea matrițelor de ștanțare

1. Cât de des ar trebui să fie ascuțite matrițele de ștanțare?

Frecvența de ascuțire depinde de materialul și grosimea piesei de prelucrat. Pentru oțelul moale sub 1,0 mm, intervalele tipice variază de la 80.000 la 150.000 de lovituri. Oțelul inoxidabil le reduce până la 30.000-60.000 de loviri din cauza abrazivității mai mari, în timp ce oțelurile de înaltă rezistență peste 590 MPa pot avea nevoie de service la fiecare 20.000-50.000 de curse. Cea mai bună practică este monitorizarea înălțimii bavurilor în timpul producției timpurii pentru a stabili o linie de bază, apoi setarea declanșatorului de ascuțire la 75-80% din numărul de lovituri, acolo unde bavurile atinge mai întâi 10% din grosimea materialului.

2. Ce cauzează tragerea de melci în matrițele de ștanțare și cum o remediați?

Tragerea melcului are loc atunci când un melc gol se întoarce cu pumnul în loc să cadă prin butonul de matriță. Cele patru cauze principale sunt ruptura insuficientă a vidului pe suprafața poansonului, un orificiu uzat al unui buton al matriței care nu mai reține melcul, arcurile slabe de stripare care nu pot depăși aderența melcului și magnetismul rezidual în poanson pe materiale feroase. Remedierile includ șlefuirea unei mici caneluri în fața poansonului, înlocuirea butoanelor uzate, instalarea de arcuri proaspete și, respectiv, demagnetizarea sculelor.

3. Când ar trebui să înlocuiți o componentă a matriței în loc să o reparați?

Înlocuiți o componentă a matriței atunci când nu poate fi restabilită la specificațiile dimensionale originale cu echipamentul disponibil, când materialul rămas este sub înălțimea minimă admisă după șlefuire, când costul reparației depășește 50% din costul de înlocuire sau când componenta a suferit mai multe reparații anterioare, creând zone afectate de căldură-cumulată. O abordare hibridă practică funcționează bine: efectuați o reparație pe termen scurt-pentru a finaliza campania curentă în timp ce comandați înlocuitorul pentru următoarea execuție.

4. Care este diferența dintre întreținerea preventivă a matriței și repararea reactivă?

Întreținerea preventivă păstrează o matriță în starea sa funcțională actuală prin curățare programată, inspecție, lubrifiere și înlocuire a componentelor înainte de apariția defecțiunilor. Reparația reactivă restabilește o matriță după ce deja a eșuat sau a produs piese defecte. Diferența critică este timpul și costul: munca preventivă are loc în programul dvs. cu forță de muncă și materiale previzibile, în timp ce reparația reactivă declanșează opriri neplanificate ale presei, rețineri de calitate, ore suplimentare și expediere rapidă. Organizațiile care se bazează exclusiv pe repararea reactivă întâmpină de obicei costuri totale mai mari, chiar dacă evenimentele individuale de reparații pot părea gestionabile.

5. Cum afectează materialul piesei de prelucrat intervalele de întreținere a matriței de ștanțare?

Materiale diferite atacă sculele prin mecanisme distincte de uzură la rate diferite. Oțelul carbon moale produce uzură abrazivă graduală la ratele de bază. Oțelul inoxidabil și aluminiul introduc uzură, în cazul în care materialul piesei de prelucrat micro-sudă pe suprafețele sculei, necesitând intervale de service cu 40-60% mai scurte și acoperiri de suprafață precum TiCN. Oțelurile de înaltă rezistență peste 590 MPa accelerează oboseala muchiilor de 3-4 ori mai rapid decât oțelul moale, intervale solicitante reduse cu 50-70%. Producători precum YICHEN proiectează selecția materialelor matrițelor și tratamentele de suprafață potrivite piesei de prelucrat, ceea ce ajută la stabilizarea ratelor de uzură și la extinderea intervalelor dintre evenimentele de service.
