De ce majoritatea cumpărătorilor aleg producătorii de matrițe de ștanțare greșite

Ce fac producătorii de matrițe de ștanțare și de ce contează

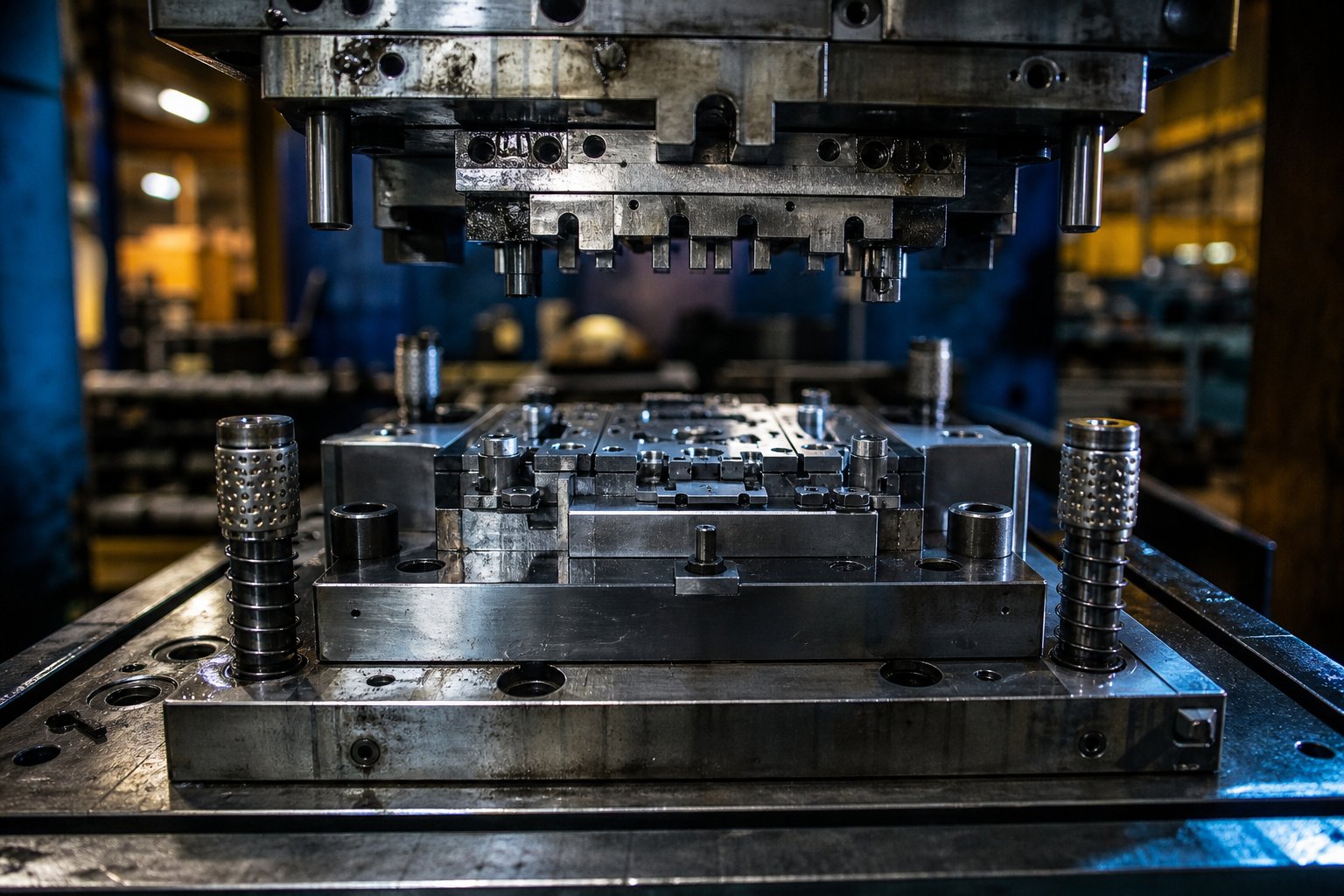

O matriță de ștanțare este o unealtă-concepută de precizie care taie, îndoaie sau formează tablă plată într-o piesă finită folosind forța aplicată de o presă. Spre deosebire de uneltele de uz general-, cum ar fi burghiile sau dispozitivele de strung, matrițele de ștanțare sunt construite-personalizat pentru geometria unei singure componente. Fiecare suport, conector sau panou structural care se rostogolește dintr-o linie de presă-de mare viteză își datorează forma în întregime matriței din interiorul acelei prese.

Ce fac producătorii de matrițe de ștanțare

Producători de matrițe de ștanțaresunt partenerii de inginerie care proiectează, prelucrează și califică sculele care fac posibilă producția de masă. Munca lor se află chiar în fruntea lanțului de aprovizionare: înainte de a exista o singură piesă de producție, un producător de matrițe a tradus deja un model CAD în oțel de scule călit, capabil să producă mii sau milioane de piese identice. Aceste companii se ocupă de orice, de la studii de fezabilitate și proiectare a benzilor până la prelucrare CNC, tratament termic și încercare finală pe o presă de ștanțare. Relația dintre matrițe și producția de ștanțare este inseparabilă - fără o matriță construită corespunzător, chiar și cea mai capabilă presa este doar o presare scumpă.

Acolo unde atelierele de mașini generale produc o varietate de componente, producătorii de matrițe dedicați sunt specializați în ansambluri de oțel pentru scule cu toleranță strânsă-care trebuie să reziste la impacturi repetate de-tonaj ridicat. Această distincție contează deoarece abilitățile, echipamentele și sistemele de calitate necesare pentru a construi matrițele de ștanțare diferă semnificativ de cele utilizate în lucrările convenționale de prelucrare sau fabricare.

De ce contează partenerul potrivit

Alegerea dintre producătorii de matrițe nu este o decizie de cumpărare a mărfurilor. Calitatea matrițelor dvs. de ștanțare controlează în mod direct consistența pieselor, rata deșeurilor, timpul de funcționare a presei și costurile de întreținere-pe termen lung. O matriță prost proiectată sau construită neglijent va produce piese marginale încă din prima zi, creând dureri de cap în aval în asamblare și inspecție a compusului pe toată durata de viață a programului.

O matriță de ștanțare este investiția cu cea mai mare-pârghie în orice program de ștanțare a metalelor, deoarece fiecare piesă produsă își moștenește precizia.

Această realitate face ca selecția furnizorilor să fie una dintre cele mai importante decizii cu care se confruntă o echipă de aprovizionare. Cu toate acestea, mulți cumpărători evaluează producătorii de matrițe de ștanțare numai în funcție de preț, trecând cu vederea adâncimea ingineriei, capacitatea de simulare și rigoarea testării care separă un instrument de producție fiabil de o problemă costisitoare. Diferențele dintre magazinele de matrițe devin mai clare odată ce înțelegeți tipurile de matrițe disponibile și modul în care fiecare se potrivește unui scenariu de producție specific.

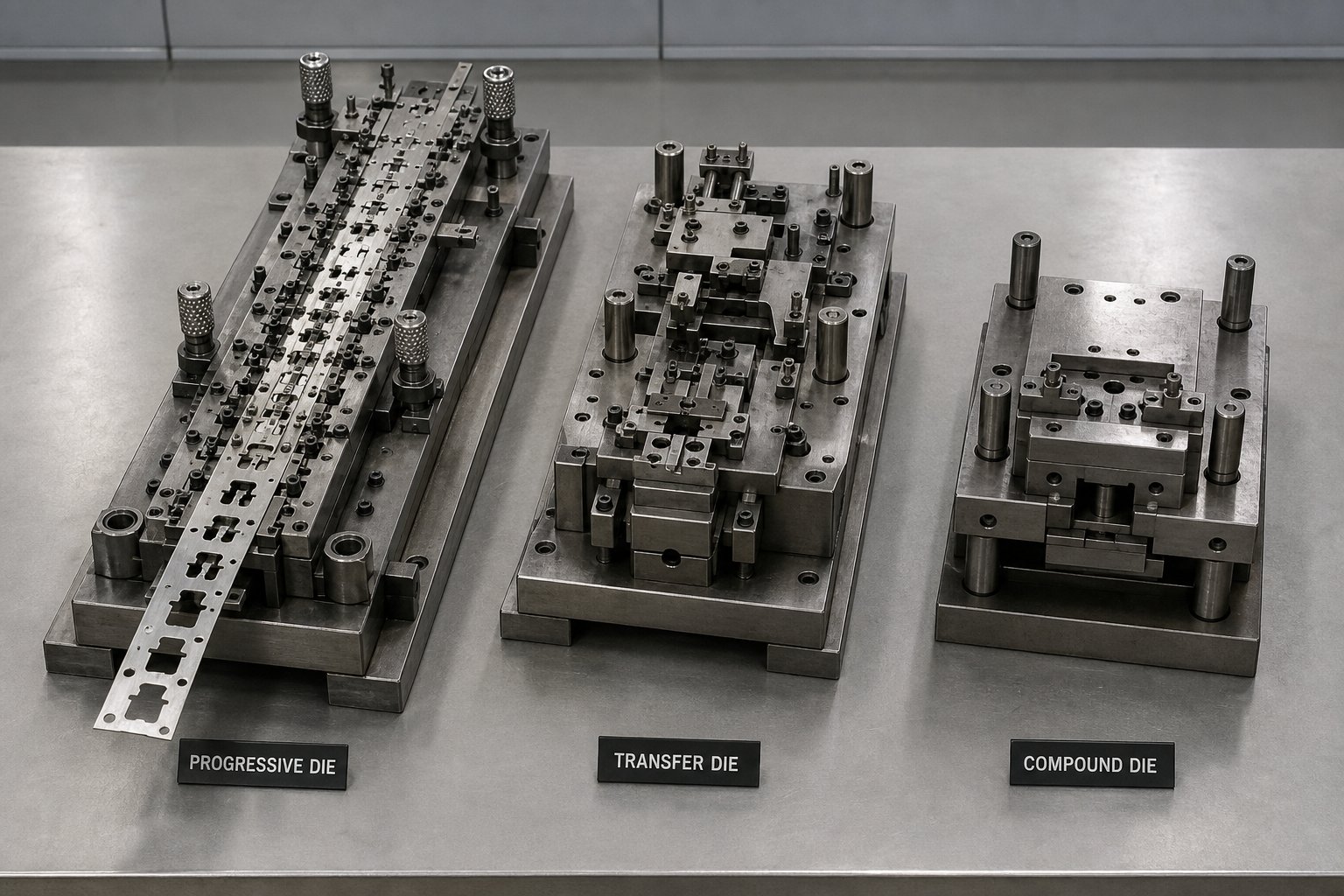

Tipuri de matrițe de ștanțare și când se potrivește fiecare

Selectarea tipului de matriță este locul în care multe decizii de aprovizionare merg în lateral. Cumpărătorii solicită adesea oferte fără a specifica ce categorie de matriță necesită de fapt proiectul lor, lăsând producătorii să ghicească - sau, mai rău, să citeze ceea ce este cel mai rapid de construit, mai degrabă decât ceea ce este cel mai potrivit pentru aplicație. Înțelegerea principalelor tipuri de matrițe de ștanțare și a factorilor de decizie practice din spatele fiecăreia vă pune într-o poziție mult mai puternică înainte ca primul RFQ să iasă.

Matrice progresive pentru rulări cu-volum mare

Aşace este un mor progresiv, mai exact? Este un instrument cu mai multe-stații prin care o bandă continuă de tablă avansează treptat. La fiecare stație, are loc o operațiune diferită de - golire, străpungere, îndoire, batere sau formare - până când o parte finită se separă de bandă la stația finală. Banda acționează ca un transportor propriu, transportând piesa de prelucrat de la o operație la alta fără manipulare manuală.

Matricele progresive sunt calul de bătaie din spatele celor mai multe-programe de ștanțare a metalelor cu volum mare. Ele oferă o viteză excepțională, deoarece operațiuni multiple au loc la fiecare cursă de presă și risipă minimă de material, deoarece layout-urile benzilor sunt optimizate în timpul proiectării. Geometriile de piese complexe care ar necesita mai multe operații separate în alte configurații sunt finalizate într-o singură trecere prin matriță. Conectorii auto, bornele electrice, ansamblurile suport și componentele de ecranare sunt toate aplicații comune ale matrițelor progresive.

Compensația este costul și flexibilitatea. O matriță progresivă bine concepută poate rula între 8.000 USD și 25.000 USD sau mai mult, în funcție de numărul de stații și de cerințele de toleranță. Modificările de proiectare după ce instrumentul este construit sunt costisitoare, necesitând uneori înlocuirea întregii stații. Dar atunci când volumele anuale ajung la zeci de mii sau milioane de piese, costul pe-buc scade dramatic - adesea la 0,30 USD până la 1,00 USD pe parte - făcând matrițele progresive cea mai economică alegere pe durata de viață a unui program.

matrițe de transfer și matrițe compuse

Nu fiecare parte poate rămâne atașată de o bandă. Ștampilele mai mari, carcasele-desentate adânc sau părțile care necesită operații pe mai multe axe trebuie mutate independent între stații. Motoarele de transfer rezolvă această problemă folosind degete mecanice sau cleme pentru a alege semifabricate individuale și a le transporta de la o stație de matriță la alta. Fiecare stație efectuează o operațiune discretă de - tragere, tăiere, flanșă, restrângere - pe o piesă de lucru liberă-, mai degrabă decât pe o bandă conectată.

Această independență conferă matrițelor de transfer o mai mare flexibilitate geometrică. Acestea gestionează piese mai mari, desene mai profunde și forme tri-mai complexe decât permit setările progresive. De asemenea, folosesc mai puțină materie primă, deoarece nu există nicio bandă de transport sau bandă de legătură între părți. Dacă evaluați furnizorii de matrițe de transfer, căutați magazine cu linii de presă de transfer dedicate și experiență în gestionarea sincronizării mecanice necesare acestor instrumente.

Matrițele compuse au o abordare complet diferită. Ei efectuează mai multe operații de tăiere -, de obicei, ștergere și perforare - într-o singură mișcare de apăsare, producând o piesă plată finită într-o singură lovitură. Rezultatul este concentricitatea și planeitatea extrem de strânse, deoarece toate caracteristicile sunt create simultan, mai degrabă decât secvenţial. Matrițele compuse funcționează cel mai bine pentru geometrii mai simple care necesită o precizie dimensională ridicată într-un singur plan: șaibe, garnituri, laminate și lamele sunt aplicații manuale.

Motoarele compuse costă mai puțin de proiectat și construit decât sculele progresive sau de transfer, iar structura lor mai simplă înseamnă cerințe de întreținere mai mici. Cu toate acestea, ele sunt limitate la piese relativ plate și nu pot efectua operații de îndoire sau de formare.

Alegerea dintre matrițele standard și personalizate-

Imaginează-ți că partea ta este o simplă mașină de spălat plată cu dimensiuni standard. O matriță standard de--la raft sau un instrument existent la magazinul furnizorului dvs. îl pot produce perfect - fără a fi necesară inginerie personalizată. Costurile pe-parte rămân rezonabile, timpul de livrare este scurt și investiția inițială este minimă.

Dar în momentul în care geometria dvs. devine proprietară, toleranțele dvs. depășesc specificațiile de catalog sau volumul anual justifică amortizarea sculelor, matrițele de ștanțare din oțel personalizate-devin calea clară. Sculele personalizate sunt proiectate în funcție de cerințele dvs. specifice de piesă, material și producție. Are toleranțe mai stricte, rulează mai rapid la volum și devine un activ pe care îl dețineți - gata să producă piese identice la fiecare recomandă de ani de zile.

Cadrul de decizie este simplu: dacă volumul total estimat de-a lungul a trei până la cinci ani depășește câteva mii de piese, dacă toleranțele sunt esențiale pentru funcția de asamblare sau dacă nicio matriță existentă nu se potrivește cu geometria dvs., investiți în matrițe personalizate de ștanțare a tablei. Dacă volumul este scăzut, designul este încă în evoluție sau piesa se potrivește cu formele standard de catalog, începeți cu unelte adaptate și treceți la personalizare atunci când economia o justifică.

Această comparație evidențiază un punct pe care mulți cumpărători îl scapă: cea mai ieftină matriță nu este întotdeauna cea mai economică alegere. O matriță progresivă cu un preț inițial ridicat poate oferi cel mai mic cost total al programului atunci când volumul justifică investiția. În schimb, forțarea unei piese complexe într-o matriță compusă simplă pentru a economisi dolari pentru scule creează adesea probleme de calitate care costă mult mai mult în aval. Adevărata abilitate în lucrul cu producătorii de matrițe de ștanțare constă în potrivirea tipului de matriță cu realitatea dvs. reală de producție - volumul, geometria, materialul și toleranța -, mai degrabă decât să utilizați orice opțiune care pare cea mai ieftină pe o cotă.

În interiorul procesului de fabricație a matriței de ștanțare

Selectarea tipului de matriță potrivit este doar jumătate din ecuație. Cealaltă jumătate este modul în care se construiește acea matriță -, iar procesul de fabricație din spatele matrițelor de ștanțare a metalului personalizate este locul în care calitatea este fie blocată, fie pierdută. Fiecare pas din fluxul de lucru influențează precizia, durabilitatea și performanța instrumentului final la presă. Cu toate acestea, majoritatea cumpărătorilor nu văd niciodată dincolo de cotația, așa că iată ce se întâmplă de fapt între comanda de achiziție și prima parte de producție.

1. Studiu de fezabilitate
2. Proiectarea matrițelor și simularea
3. Alegerea materialului
4. Prelucrare CNC
5. EDM și șlefuire
6. Tratament termic
7. Asamblare
8. Testare și ajustare
9. Inspecție finală și calificare

Fiecare dintre aceste nouă etape se bazează pe ultima. Sariți sau grăbiți-vă pe oricare dintre ele, iar problemele apar în cascadă în fiecare parte pe care o produce matrița.

Faza de proiectare și simulare

Fabricarea sculelor și matrițelor începe cu mult înainte ca cineva să taie oțel. Inginerii încep cu geometria piesei dvs. în CAD 3D și lucrează înapoi pentru a determina modul în care tabla plată trebuie să curgă, să se îndoaie și să se întindă pentru a ajunge la forma finală. Proiectarea matriței de ștanțare progresivă, de exemplu, necesită cartografierea fiecărei stații de-a lungul benzii - pentru a decide ce caracteristici se formează în ce punct și modul în care materialul se mișcă între operații fără ruperea, încrețirea sau înapoi.

Simularea CAE joacă un rol critic aici. Folosind software-ul de analiză cu elemente finite (FEA), producătorii modelează fluxul de material, prezic concentrațiile de subțiere și tensiuni și validează conceptul înainte de a comanda un singur bloc de oțel pentru scule. Optimizarea aspectului benzilor - aranjarea pieselor pe bandă pentru a maximiza utilizarea materialului - poate economisi între 5% și 15% din costurile materiilor prime pe o serie de milioane de producție. Simularea semnalează, de asemenea, probleme de formare, cum ar fi adâncimea insuficientă a tragerii sau uzura excesivă a matriței, înainte ca acestea să devină costisitoare încercări-și-descoperiri de erori în atelier.

Faza de proiectare reprezintă de obicei 20% până la 30% din cronologia totală a unui proiect de matriță, dar previne o parte disproporționată a defecțiunilor din aval. Producătorii care investesc mult în capacitatea de simulare tind să livreze matrițe care rulează cu succes la prima încercare, mai degrabă decât să necesite mai multe cicluri de ajustare costisitoare.

Prelucrare și tratament termic

Odată ce proiectul este validat, fabricarea matrițelor trece la atelierul de mașini. Frezarea CNC se ocupă de cea mai mare parte a materialului de îndepărtare - tăind blocurile de matriță, plăcile de perforare și componentele de stripare până la o formă aproape-netă, cu toleranțe de obicei de aproximativ ±0,005 inchi. Centrele de prelucrare cu mai multe-axe permit tăierea suprafețelor 3D complexe într-o singură configurație, reducând eroarea de poziționare acumulată.

Wire EDM preia funcțiile care necesită o precizie mai strictă. Folosind un fir încărcat electric pentru erodarea materialului, electroerozarea cu sârmă atinge toleranțe de până la ±0,001 inchi pe oțelul de scule întărit - critice pentru distanțe de perforare-la-moare care controlează înălțimea bavurilor și calitatea muchiei. Urmează șlefuirea suprafeței, oferind planeitatea necesară pentru saboți de matriță, plăci de stripare și orice suprafețe de îmbinare care trebuie să se alinieze în microni.

Tratamentul termic transformă oțelul bun în scule grozave. Motoarele de ștanțare metalice folosesc de obicei oțeluri de scule precum D2 (interval de duritate 54–61 HRC, foarte rezistent la uzură-), A2 (57–62 HRC, echilibrare tenacitate și rezistență la uzură) sau inserții din carbură pentru aplicații cu volum-extrem. Conform datelor metalurgice dinPaulo, Conținutul ridicat de crom al D2 (11–13%) oferă o rezistență excepțională la uzură, făcându-l o alegere preferată pentru matrițe de ștanțare, matrițe de ștanțare și matrițe de tăiere. Tratamentul termic se efectuează în cuptoare cu vid pentru a păstra profilele suprafețelor curate și pentru a preveni decarburarea. Rezultatul este o componentă a matriței care poate rezista la milioane de impacturi de-tonaj mare, fără deformare sau uzură prematură.

Asamblare, încercare și calificare

Componentele prelucrate și tratate termic-converg la banca de asamblare. Tehnicienii montează stâlpi de ghidare, bucșe, saboți de matriță, poansonuri și dispozitive de decapare într-un set complet de matrițe. Alinierea și alinierea de precizie asigură că jumătățile superioare și inferioare se potrivesc perfect - chiar și câteva miimi de inch de dezaliniere vor produce piese inconsistente sau vor accelera uzura.

Matrița asamblată se mută apoi la o mașină de ștanțat matriță pentru încercare. În timpul acestor probe, inginerii ștampiază piesele de probă și evaluează acuratețea dimensională, finisarea suprafeței, înălțimea bavurilor și calitatea formării. Ajustările sunt obișnuite: ajustarea spațiului liber, modificarea margelelor de tragere sau ameliorarea zonelor în care fluxul de material este restricționat. Producătorii cu experiență plănuiesc două până la trei iterații de încercare, fiecare ciclu strângând decalajul dintre părțile eșantionului și specificațiile finale.

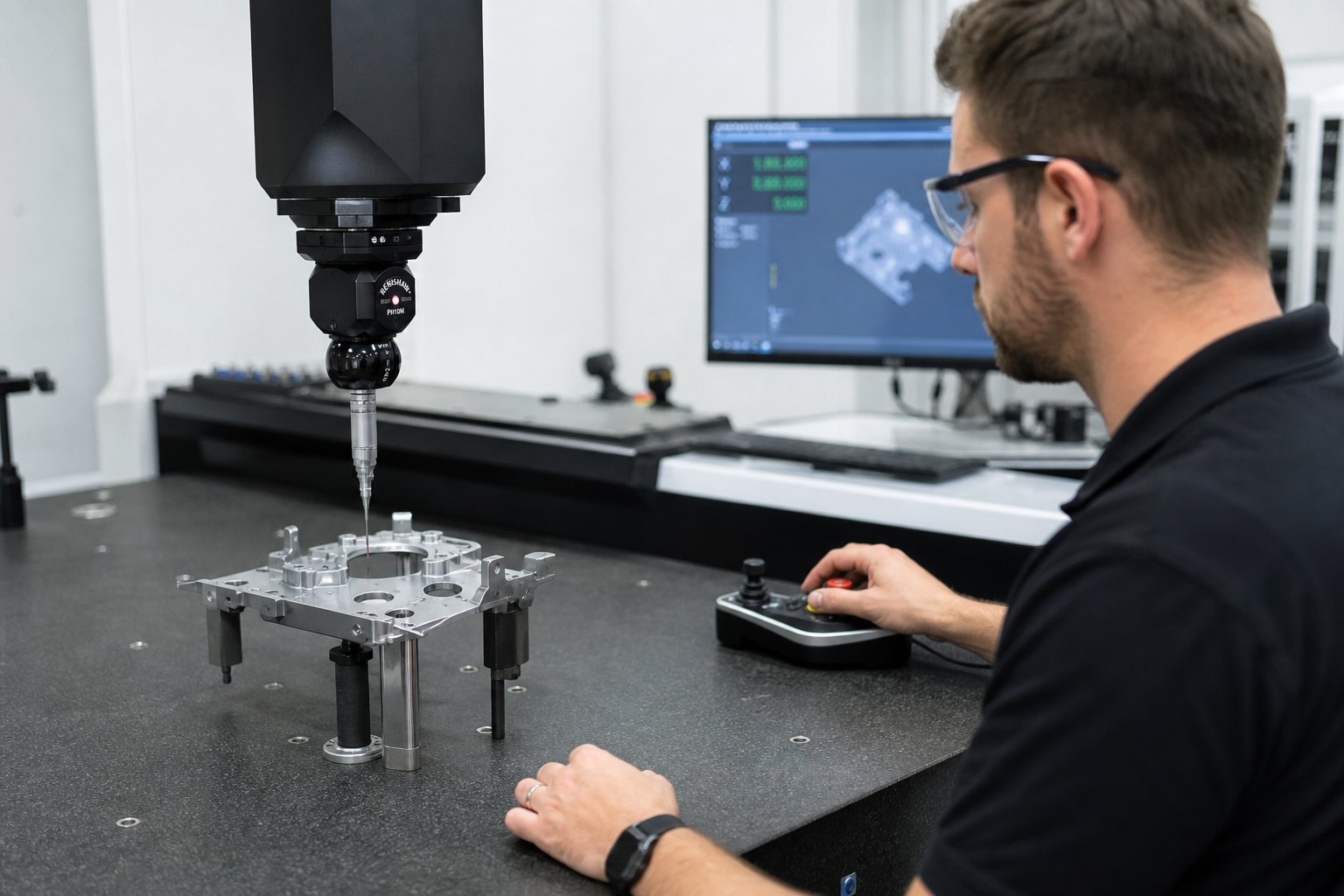

Calificarea închide bucla. Inspecția dimensională folosind mașini de măsurare în coordonate (CMM), comparatoare optice sau sisteme de viziune confirmă că piesele ștanțate îndeplinesc toleranțele clienților. Un raport complet de inspecție a primului-articol documentează fiecare dimensiune critică. Numai după această verificare, matrița primește aprobarea pentru producție -, asigurându-se că matrițele de fabricație livrate la presă vor funcționa exact așa cum este specificat de la prima lovitură.

Profunzimea acestui proces explică de ce timpii de livrare pentru matrițele complexe sunt de opt până la douăsprezece săptămâni sau mai mult. De asemenea, explică de ce cea mai ieftină ofertă este adesea un semn de avertizare: scurtături semnificative în simulare, calitatea prelucrării sau rigurozitatea încercării apar întotdeauna mai târziu ca probleme de producție. Înțelegerea a ceea ce se întâmplă într-un atelier de matrițe calificat vă oferă vocabularul necesar pentru a pune întrebări mai bune -, iar următoarea întrebare critică implică precizie: ce niveluri de toleranță pot deține de fapt diferiții producători?

Niveluri de toleranță și precizie care separă atelierele de matrițe

Nu orice atelier de matrițe poate păstra aceleași toleranțe și nu orice proiect are nevoie de cele mai strânse numere de pe fișa de specificații. Capacitatea de toleranță este una dintre cele mai clare linii de demarcație între producători -, dar majoritatea cumpărătorilor fie supra-specifică (creșterea inutilă a costurilor) fie sub-specifica (creând erori de asamblare în aval). Cunoașterea nivelului de precizie pe care aplicația dvs. necesită de fapt, vă ajută să potriviți furnizorul potrivit sarcinii fără a plăti în exces sau a avea performanțe insuficiente.

Toleranțe standard vs. precizie vs. ultra-precizie

Gândiți-vă la toleranța de ștanțare ca la un spectru. La capătul larg, ștanțarea standard menține variația dimensională între aproximativ ±0,1 mm până la ±0,2 mm. Acest nivel acoperă suporturile structurale, carcasele generale și componentele non-critice din tablă, unde piesele se potrivesc împreună cu un spațiu liber generos. Cele mai multe-magazine de matrițe de uz general funcționează confortabil aici, iar costurile cu scule rămân moderate.

Treceți la ștanțarea cu matriță de precizie și fereastra se strânge la ±0,025 mm până la ±0,05 mm. Aici se potrivește conectorii auto, terminalele electrice și ansamblurile cu interfață strânsă. O matriță de precizie produce piese cu repetabilitate aproape-identică în sute de mii de cicluri -, dar sculele, echipamentele și sistemele de calitate necesare pentru a obține această consistență sunt substanțial mai solicitante. Ștanțarea de precizie personalizată la acest nivel implică adesea matrițe progresive, cu degajări de perforare-la-matrițe atent controlate și inspecție riguroasă-procesului.

La capătul extrem, lucrul de ultra-precizie scade sub ±0,01 mm (±10 microni). Componentele pentru implanturi medicale, micro-conectori pentru ambalarea semiconductoarelor și piese de instrumente aerospațiale se încadrează în acest teritoriu. Conform datelor de toleranță de laAlicona, industriile precum tehnologia aerospațială și medicală necesită în mod obișnuit toleranțe de până la ±2 până la 5 microni, cerând nu doar o calitate excepțională a matriței, ci și condiții de mediu strict controlate în timpul producției.

Ce determină precizia realizabilă

De ce un producător poate menține ±0,02 mm în timp ce altul se luptă cu ±0,1 mm? Diferența se reduce la o combinație de factori care se compun unul pe celălalt:

• Precizia mașinii-unelte- O moară CNC cu repetabilitate pozițională de 5-microni produce rezultate fundamental diferite de cea evaluată la 25 de microni. Mașinile de electroeroziune cu sârmă capabile de finisaje de suprafață sub{-micronice permit distanțe strânse între poanson-la matriță pe care le necesită programele de ștanțare și matriță de precizie.
• Tip și duritate din oțel- Oțelurile de scule de calitate mai înaltă-, cum ar fi D2 sau inserțiile din carbură, își mențin geometria mai mult timp la impact repetat. O matriță de precizie construită din materiale premium păstrează toleranța pe toată durata de viață a producției, mai degrabă decât să se deplaseze pe măsură ce suprafețele se uzează.
• Management termic- Fluctuațiile de temperatură în timpul prelucrării cauzează variații dimensionale. Magazinele care rulează medii de prelucrare-climatizate elimină o variabilă cu care pur și simplu trăiesc instalațiile mai puțin-dotate.
• Echipamente de inspectie- Nu puteți ține ceea ce nu puteți măsura. CMM-urile, comparatoarele optice și sistemele de măsurare a vederii permit producătorilor să verifice caracteristicile la nivel de microni. Magazinele care se bazează numai pe instrumente de mână au lovit rapid un plafon.
• Abilitatea de operator- Chiar și cel mai bun echipament are nevoie de mâini experimentate. Tehnica de configurare, interpretarea măsurătorilor și deciziile de ajustare toate influențează dacă o matriță își atinge în practică precizia proiectată.

Iată concluzia practică: solicitarea de toleranțe de ultra-precizie pe un suport structural nu face o piesă mai bună -, ci una scumpă. După cum notează Huayan Tech, toleranțele inutil de strânse cresc drastic costurile fără a adăuga valoare funcțională. Dimpotrivă, specificarea toleranțelor standard pe un conector care trebuie să se cupleze într-o carcasă PCB provoacă defecțiuni pe teren și revendicări de garanție. Abordarea corectă este potrivirea specificațiilor de toleranță cu cerințele funcționale reale, apoi selectarea unui producător ale cărui echipamente și sisteme de calitate sprijină în mod confortabil acel nivel - și nu se întinde nici unul pentru a-l atinge.

Capacitatea de toleranță vă spune multe despre nivelul investiției și plafonul tehnic al unui atelier de matrițe. Dar cerințele de precizie nu există izolat - ele se intersectează direct cu standardele și certificările specifice industriei-care restrâng și mai mult lista de furnizori calificați.

Cerințe specifice-industriei pentru matrițele de ștanțare

Un atelier de matrițe care excelează la-paranteze de uz general poate fi complet necalificat pentru a produce matrițe de ștanțare auto pentru un accident-structura critică a caroseriei -, chiar dacă ambele unelte ating toleranțe dimensionale similare. Diferența constă în sistemele de calitate, expertiza materialelor, rigoarea documentației și scara de producție pe care o cere fiecare industrie. Potrivirea capacității producătorului la cerințele sectorului dvs. nu este opțională. Previne eșecurile costisitoare de calificare, loturile respinse și lunile de timp pierdut în program.

Iată realitatea pe care majoritatea cumpărătorilor o trec cu vederea: certificările nu sunt interschimbabile, iar experiența într-un sector nu se transferă automat în altul. Un producător care ștampiază milioane de suporturi de aparate nu are nicio relevanță pentru programul dvs. aerospațial dacă le lipsește infrastructura de trasabilitate AS9100. Să dezvăluim ce necesită de fapt fiecare sector major de la furnizorii săi de matrițe.

Cerințe de ștanțare auto și EV

Automobile este cel mai mare consumator de-volum de piese metalice ștanțate, iar cerințele privind matrițele pentru automobile reflectă această amploare. O singură platformă de vehicul poate necesita zeci de seturi de matrițe progresive și de transfer care rulează milioane de accesări pe an pe caroserie-în-structuri albe, sisteme de scaune, componente ale șasiului și sisteme electrice.

Tendința de ușurare a remodelat dramatic ceea ce trebuie să se ocupe aceste instrumente. Oțelurile avansate de înaltă-rezistență (AHSS), cum ar fi calitățile dublă-fază și multifazice, oferă performanțe superioare la impact la o grosime redusă a ecartamentului -, dar pedepsesc matrițele cu forțe de formare mai mari, înapoi elastic și uzură accelerată. Matrițele de ștanțare din aluminiu se confruntă cu diferite provocări: tendința aluminiului de a se usca, de a se rupe în timpul tragerii adânci și de a genera acumularea de adeziv pe suprafețele sculelor necesită acoperiri specializate, strategii de lubrifiere și un control mai strict al jocului. După cum notează DA Stamping, procesarea AHSS și a aluminiului necesită acoperiri specializate ale matrițelor, calcule precise ale jocului și expertiză inovatoare în gestionarea elastică -, construită de-a lungul deceniilor și nu de luni.

Dincolo de provocările materiale, OEM-urile de automobile se așteaptă ca furnizorii să opereze în conformitate cu IATF 16949 - un standard de management al calității creat special pentru lanțul de aprovizionare auto. Acesta nu este doar un certificat pe perete. Necesită procese încorporate, cum ar fi Planificarea avansată a calității produselor (APQP), Analiza modului de defecțiune și a efectelor (FMEA) și Controlul statistic al procesului (SPC) în fiecare fază a dezvoltării matriței. Ștanțarea cu matriță progresivă de mare viteză pentru conectorii auto și benzile terminale adaugă un alt strat: vitezele de presare care depășesc 400 de curse pe minut necesită componente ale matriței cu rezistență la uzură și stabilitate termică excepționale.

Dacă proiectul dvs. implică o matriță de ștanțare auto pentru o aplicație-critică de siguranță, furnizorul dvs. trebuie să demonstreze nu doar capacitatea de prelucrare, ci și un ecosistem complet de calitate conceput pentru a preveni defectele, mai degrabă decât să le inspecteze la capătul liniei.

Electronice și componente electrice

Ștanțarea metalelor electrice ocupă capătul opus al spectrului de dimensiuni. Conectorii, ramele de plumb, cutiile de ecranare RF și arcurile de contact sunt măsurate în milimetri și nu în metri -, dar cerințele de precizie sunt extreme. Toleranțele pe pinii conectorului micro-ștanțați scad adesea sub ±0,025 mm, iar limitele de înălțime a bavurilor de 0,05 mm sau mai puțin sunt comune, deoarece chiar și bavurile microscopice pot provoca scurtcircuite sau interferențe de ansamblu în componentele montate pe PCB-.

Cadrele de plumb pentru ambalarea semiconductoarelor ilustrează bine provocarea. Aceste structuri subțiri, formate cu precizie, asigură atât conexiuni electrice, cât și suport mecanic pentru microcipuri. ConformInginerie fotofabricare, ramele de plumb variază în grosime de la 0,0127 mm la 1,575 mm, cu caracteristici de dimensiuni mici de 0,10 mm - care împing până la limitele matrițe progresive de înaltă-precizie. Materiale precum cuprul beriliu și bronzul fosfor sunt standard în acest spațiu, fiecare necesitând geometrii și distanțe specifice de perforare pentru a produce margini curate, fără crăpare.

Producătorii de matrițe care servesc sectorul electronicelor au nevoie de electroeroziune cu sârmă de ultra-precizie, sisteme de inspecție optică capabile să măsoare caracteristici la nivel de microni-și practici de manipulare adiacente camerelor curate-. De asemenea, au nevoie de experiență în proiectarea matrițelor progresive cu zeci de stații care funcționează la viteză mare, menținând în același timp precizia de poziție pentru fiecare lovitură. Un magazin construit pentru ștanțarea suporturilor auto pur și simplu nu are rezoluția echipamentului sau controlul procesului pentru a produce în mod fiabil terminale de conector cu pas de 0,5 mm.

Cerințe pentru dispozitive aerospațiale și medicale

Piesele aerospațiale și medicale au un fir comun: eșecul pune vieți în pericol. Dar căile către o calitate acceptabilă diferă semnificativ.

Ștanțarea aerospațială implică materiale exotice - aliaje de titan, cum ar fi Ti-6Al{-4V, Inconel 718 pentru aplicații la temperatură-înaltă și aliaje de aluminiu de înaltă rezistență, cum ar fi 7075-T6. Aceste materiale sunt scumpe, greu de format și nu iertă erorile de scule. Producătorii de matrițe trebuie să țină seama de tendința titanului de a se usca și de a reveni agresiv, de comportamentul extrem de întărire la lucru al Inconel și de cerințele stricte de finisare a suprafeței (adesea 32 Ra sau mai bine) determinate de preocupările privind durata de viață la oboseală. După cum explică echipa de inginerie a lui RivCut, lucrările aerospațiale pun accent pe integritatea structurală și durata de viață la oboseală, cu toleranțe critice care ajung la ±0,0005 inci și cerințe grele GD&T conform ASME Y14.5.

Volumele de producție în industria aerospațială sunt modeste în comparație cu - sute sau mii mici, mai degrabă decât milioane -, dar cerințele de documentare sunt intense. AS9100 impune trasabilitatea completă a materialelor, controlul configurației, inspecția primului articol AS9102 în trei forme standardizate și certificarea NADCAP pentru procese speciale, cum ar fi tratamentul termic. Fiecare piesă ștanțată poartă o urmă de hârtie care o conectează la anumite loturi de materiale, setări ale mașinii și rezultate ale inspecției.

Ștampilarea dispozitivelor medicale adaugă cerințe de biocompatibilitate pe lângă cerințele de precizie. Componentele de calitate pentru implant- necesită materiale precum inoxidabil 316L sau Ti Grad 23 (ELI) cu teste de biocompatibilitate documentate conform ISO 10993. Finisajele de suprafață pentru implanturi ating adesea 8–16 Ra pentru a reduce riscul de infecție - semnificativ mai fine decât standardele aerospațiale. ISO 13485 guvernează sistemul calității, necesitând controale de proiectare, analiză de risc conform ISO 14971 și trasabilitatea lotului care poate urmări o componentă până la nivelul pacientului pentru dispozitivele implantabile.

Flexibilitatea unui-lot mic este esențială în ambele sectoare. Producătorii de matrițe care deservesc programe aerospațiale și medicale au nevoie de capacitatea de a produce tiraje scurte în mod economic, menținând în același timp pachetele complete de documentație - un model de operare fundamental diferit de producția de automobile-de volum mare.

Peisajul certificării se defalcă în mod clar pe sectoare:

• Automobile:IATF 16949 (construit pe ISO 9001, adaugă cerințe specifice pentru prevenirea defectelor-auto și lanțului de aprovizionare)
• Aerospațial:AS9100D (construit pe ISO 9001, adaugă gestionarea configurației, trasabilitate, prevenirea contrafacerii și NADCAP pentru procese speciale)
• Dispozitive medicale:ISO 13485 (construit pe ISO 9001, adaugă controale de proiectare, managementul riscurilor conform ISO 14971 și conformitatea cu reglementările pentru FDA/EU MDR)
• Producție generală:ISO 9001 (managementul de bază al calității - necesar, dar nu suficient pentru industriile reglementate)

Iată concluzia: nu orice magazin de matrițe deservește fiecare sector, iar a pretinde că este un steag roșu. Un producător care deține IATF 16949 a investit în infrastructura de calitate specifică pentru automobile-. O exploatație AS9100 a construit sisteme de trasabilitate care satisfac auditorii aerospațiali. A cere unui magazin general ISO 9001 să furnizeze documentație de calitate aerospațială sau trasabilitate de calitate-medicală înseamnă să improvizeze sisteme pe care nu le-au operat niciodată -, iar programul dvs. își asumă riscul atunci când acele improvizații eșuează în timpul auditurilor clienților sau al revizuirilor de reglementare.

Potrivirea cerințelor de certificare și capacități ale industriei dvs. cu istoricul dovedit al unui producător este cel mai rapid mod de a filtra o listă lungă de furnizori până la candidații calificați. Dar chiar și în cadrul unui grup calificat, diferențele dintre modelul de afaceri - operațiunile integrate pe verticală față de magazinele specializate - creează compromisuri semnificative în ceea ce privește costul, comunicarea și responsabilitatea.

Producători de matrițe de specialitate integrati pe verticală

Două companii calificate de producție de matrițe pot deține aceleași certificări, pot rula echipamente similare și pot cita termene de livrare comparabile -, dar funcționează sub modele de afaceri fundamental diferite. Unul se ocupă de fiecare etapă a procesului intern. Celălalt se concentrează îndeaproape pe ceea ce face cel mai bine și este partener cu restul. Modelul pe care îl folosește furnizorul dvs. afectează viteza de comunicare, structura costurilor și locul în care răspunderea trăiește atunci când ceva nu merge bine. Înțelegerea acestei distincții vă ajută să alegeți structura potrivită pentru complexitatea proiectului și lățimea de bandă a echipei.

Producători integrați pe verticală

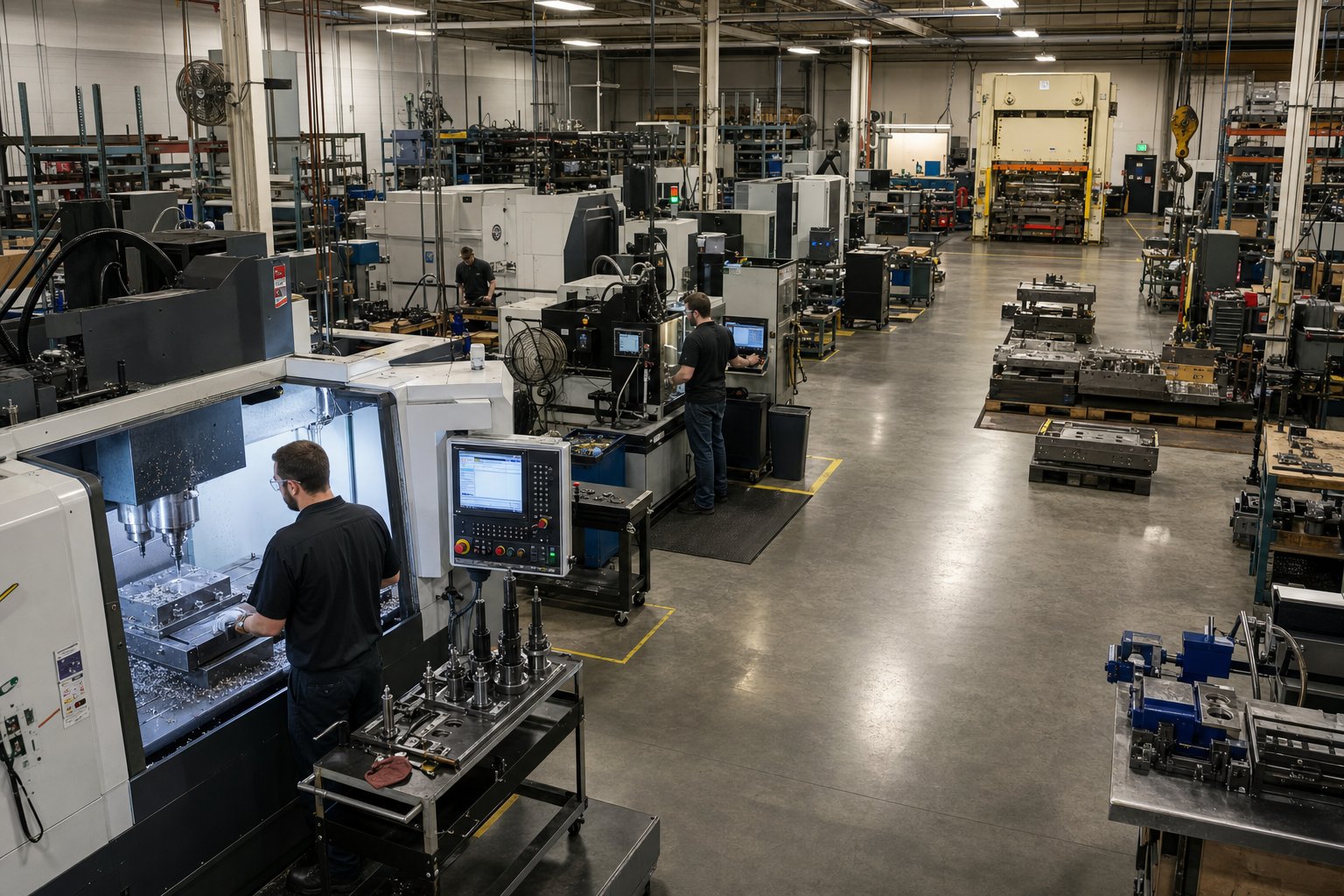

Un producător de matrițe de ștanțare metalice integrate pe verticală controlează întregul flux de lucru sub un singur acoperiș: proiectare, prelucrare CNC, electroeroziune cu sârmă, tratament termic, șlefuire a suprafeței, asamblare, testare-preselor interne și, uneori, ștanțarea în producție în sine. Aveți de-a face cu o singură organizație, de la concept până la livrarea de instrumente calificate.

Beneficiile sunt tangibile. Canotează echipa de ingineri ANCA, adăpostirea mai multor elemente de producție sub un singur acoperiș elimină întreruperile cauzate de furnizorii externi - termenele limită nerespectate și problemele de calitate care au apărut în altă parte nu mai ajung pe biroul dvs. Comunicarea curge mai rapid deoarece designerul, mașinista și tehnicianul de testare lucrează în aceeași clădire. Când o încercare dezvăluie o problemă de formare, remedierea se întoarce la atelierul de mașini în câteva ore și nu în zile. Ciclurile de iterație se comprimă și există un singur punct de responsabilitate pentru instrumentul finit.

Dezavantajele? Operațiunile integrate pe verticală aduc un cost mai mare. Ei întrețin echipamente scumpe pentru fiecare disciplină, ceea ce se poate traduce în prețuri cotate mai mari în comparație cu magazinele mai slabe. De asemenea, le poate lipsi adâncimea extremă de specializare pe care o dezvoltă o operațiune concentrată. Și scalarea unei anumite capacități - să zicem, adăugarea capacității EDM în timpul unei supratensiuni - este mai dificilă atunci când totul trebuie să rămână intern.

Magazine de matrițe specializate și rețele de colaborare

La celălalt capăt al spectrului, magazinele specializate se concentrează pe o porțiune îngustă a procesului. Unii producători de matrițe progresive se concentrează exclusiv pe proiectarea și construirea de scule progresive. Alții sunt specializați în servicii de electroeroziune cu sârmă, șlefuire de precizie sau tratament termic. Aceștia subcontractează pașii din afara competenței lor de bază către parteneri de încredere, formând rețele de colaborare care oferă o matriță completă prin transferuri coordonate.

Avantajul aici este profunzimea expertizei. Un magazin care nu face altceva decât să lucreze cu scule metalice și matrițe pentru aplicații progresive dezvoltă cunoștințe instituționale cu care operațiunile generaliste rareori se potrivesc. Ele pot oferi, de asemenea, prețuri mai mici pentru capacitatea lor specifică, deoarece cheltuielile lor generale sunt concentrate mai degrabă decât răspândite pe o duzină de discipline. Evans Tool & Die subliniază că unealta ideală de ștanțare și partenerul de matriță ar trebui să aibă echipamente adecvate, specifice lucrării, mai degrabă decât să externalizeze -, dar realitatea implică adesea compromis-între lățime și adâncime.

Riscul este complexitatea coordonării. Fiecare transfer între magazine introduce potențial de comunicare greșită, deviație dimensională, întârzieri de programare și responsabilitate neclară atunci când apare o problemă. Dacă furnizorul dvs. de tratament termic introduce micro-crapare care apare doar în timpul încercării într-o a treia locație, determinarea responsabilității - și obținerea unei rezoluții rapide - devine mult mai dificilă decât ridicarea telefonului la un departament intern.

Care model se potrivește proiectului dvs.?

Iată un ghid practic: dacă proiectul dvs. implică o matriță complexă progresivă sau de transfer cu toleranțe strânse și o cronologie agresivă, un producător integrat vertical reduce sarcina de coordonare și comprimă buclele de iterație. Vrei să-ți înece un gât, așa cum le place să spună profesioniștii în achiziții. Dacă proiectul dvs. este mai simplu, echipa dvs. internă are capacitatea de a gestiona mai mulți furnizori sau aveți nevoie de o capacitate extrem de specializată pe care niciun magazin nu o oferă în general, o rețea de specialitate poate oferi rezultate excelente la un cost potențial mai mic - cu condiția să investiți efortul de management pentru a menține transferurile curate.

Întrebarea modelului de afaceri se intersectează și cu geografia. Un producător integrat vertical situat în larg elimină multe riscuri de coordonare asociate distanței, în timp ce o rețea de specialitate națională menține comunicarea ușoară, în ciuda responsabilităților fragmentate. Acea dimensiune geografică - aprovizionare internă versus offshore - introduce propriul set de compromisuri care afectează în mod direct costul, timpul de livrare și protecția proprietății intelectuale.

Durata de viață a morții și costul total de proprietate

Majoritatea cumpărătorilor se fixează pe prețul de achiziție al unei matrițe de ștanțare. Acest număr domină foaia de calcul de comparare a ofertelor, conduce negocierile de achiziție și adesea determină care producător câștigă comanda. Dar prețul de achiziție este doar primul element rând dintr-o poveste financiară mult mai lungă. O matriță care costă cu 20% mai puțin în avans, dar necesită ascuțire la fiecare 10.000 de lovituri, generează rate mai mari de deșeuri și necesită o reconstrucție completă la 300.000 de curse, va costa mult mai mult pe durata de viață a producției decât o unealtă premium concepută pentru funcționare din prima zi.

Înțelegerea așteptărilor privind durata de viață a matriței și a costului total de proprietate schimbă conversația de la „care matriță este cel mai ieftin de cumpărat” la „care matriță este cel mai ieftin de deținut” -, iar cele două răspunsuri rareori indică același furnizor.

Durată de viață așteptată după aplicație

Cât ar trebui să dureze o matriță de ștanțare? CaArt Hedrick notează în The Fabricator, nu există un singur răspuns - durata de viață a matrițelor variază de la 250.000 de accesări la 7 milioane de accesări sau mai mult, în funcție de aplicație, iar unele matrițe rulează 7 milioane de accesări pe zi timp de cinci ani înainte de înlocuire. Răspândirea este enormă, deoarece atât de multe variabile interacționează simultan.

Selecția oțelului matrița de ștanțare este punctul de plecare. Conform datelor despre costurile de scule de la Dewintech, oțelurile pre-călite cu costuri reduse, cum ar fi 1045 sau P20, oferă de obicei mai puțin de 50.000 de loviri și se potrivesc numai la prototipuri sau la lucrările cu materiale moi-de volum redus-. Oțelurile de scule-de gamă medie, cum ar fi O1 sau A2, ajung la 50.000 până la 250.000 de lovituri pentru ștanțarea de uz general-. Oțelul de scule D2, cu conținutul său ridicat de crom și rezistența excepțională la uzură, se împinge în intervalul de 500.000 până la 1.000.000 de lovituri pentru aplicații cu materiale-de volum mare și abrazive-. Matricele progresive din carbură concepute pentru programe cu volum-extrem pot depăși 1.000.000 de lovituri - ajungând uneori la zeci de milioane - înainte ca piesele matriței de ștanțare să necesite înlocuire.

Dincolo de calitatea materialului, durata de viață depinde de metalul ștanțat (materialele mai dure și mai groase uzează sculele mai repede), de complexitatea geometriei pieselor (inserțiile fragile eșuează mai devreme decât secțiunile robuste), de starea presei și de precizia instalării, de calitatea lubrifiantului și de disciplina de întreținere. O matriță care rulează oțel moale la viteză moderată, cu o lubrifiere excelentă, va rezista aceluiași design de ștanțare a oțelului inoxidabil la viteză mare, cu o acoperire marginală a lubrifiantului. Hedrick identifică stabilitatea presei, precizia de configurare a matriței, spațiile de tăiere și calitatea tratamentului termic ca factori suplimentari care pot face ca același design de sculă să dureze un număr foarte diferit de cicluri, în funcție de condițiile de operare.

Planificarea intretinerii si renovare

Sculele de ștanțare nu funcționează la infinit fără atenție. Marginile plictisite, oboseala arcurilor, suprafețele de ghidare stricate și uzura acumulată deschide spațiul liber dincolo de limitele acceptabile. Diferența dintre o matriță care furnizează piese consistente pe toată durata sa de viață și una care se degradează progresiv după primele 50.000 de accesări se rezumă la planificarea întreținerii - și, în primul rând, la modul în care producătorul a proiectat instrumentul pentru funcționalitate.

Întreținerea preventivă pentru sculele de ștanțare a metalelor urmează atât declanșatoare bazate pe calendar-, cât și bazate pe cursă-.Cele mai bune practici din industrierecomandăm verificări vizuale pe{0}}tură pentru bavuri, greșeli și acumulare de melci; inspecția zilnică a piloților, arcurilor, ghidajelor și fluxului de deșeuri; revizuirea săptămânală a articolelor de uzură recurente; planificarea lunară a curățării profunde și a ascuțirii; și evaluări anuale complete de-stare cu examinare metrologică. Strat de declanșare bazat pe cursă-de sus: poansoanele pot necesita o revizuire ascuțită la fiecare 20.000 până la 50.000 de loviri, în funcție de abrazibilitatea materialului, în timp ce arcurile ar putea justifica înlocuirea la intervale documentate înainte ca defecțiunea prin oboseală să provoace timpi neaștepți de neașteptat.

Alegerile de proiectare făcute de producător determină în mod direct cât de ușor și accesibil va fi repararea sculelor de ștanțare pe durata de viață a matriței. Designurile modulare ale plăcuțelor permit înlocuirea individuală a muchiilor de tăiere sau a secțiunilor de formare uzate fără a demonta întreaga unealtă - un schimb de 30-minute față de o reconstrucție de 8-ore. Dimpotrivă, secțiunile de matriță monolitice dintr-o singură piesă necesită îndepărtarea, șlefuirea și remontarea întregii componente atunci când se uzează o singură muchie. Producătorii care proiectează pentru funcționare includ caracteristici precum plăci de uzură înlocuibile pe suprafețe cu contact ridicat, cavități standardizate pentru arc care acceptă dimensiuni obișnuite și locații accesibile ale elementelor de fixare care nu necesită demontare completă pentru a ajunge.

Intervalele de ascuțire ilustrează clar impactul economic. Un poanson bine proiectat, care poate fi măcinat de douăzeci sau de mai multe ori înainte de a atinge lungimea minimă de lucru, oferă mult mai multă valoare decât un poanson mai ieftin, care poate suporta doar cinci remăsări. Fiecare reașare costă de obicei o fracțiune de înlocuire -, dar dacă proiectul limitează numărul de re-macinare, ajungeți la costul complet de înlocuire mult mai devreme.

Calcularea costului real de proprietate

Imaginează-ți două citate una lângă alta. Furnizorul A licita 15.000 USD pentru o matriță progresivă din oțel pentru scule D2 cu inserții modulare și o durată de viață garantată de 500.000 de loviri. Furnizorul B licita 9.500 USD utilizând materiale de calitate inferioară-fără modularitate și fără număr de rezultate garantat. Care este mai ieftin?

Răspunsul depinde în întregime de volumul de producție și de durata programului. Dacă aveți nevoie de 2 milioane de piese în decurs de cinci ani, instrumentul furnizorului A ar putea ajunge la sfârșitul vieții--cu doar ascuțirea programată și două înlocuiri de inserție - costul total de proprietate în jur de 20.000 USD. Instrumentul furnizorului B ar putea avea nevoie de o reconstrucție completă la 150.000 de accesări, o a doua reconstrucție la 300.000 de accesări și o înlocuire completă înainte de a atinge un milion de-partea - costul total de proprietate care poate depăși 30.000 USD atunci când adăugați taxe de reconstrucție, scule de înlocuire, timpi de nefuncționare a producției crescute în perioadele de reparații{1}}

Factorii care compun adevăratul cost de proprietate se extind cu mult dincolo de achiziția inițială:

• Costul inițial al sculei- Prețul de achiziție al matriței, inclusiv design, materiale, prelucrare și calificare
• Întreținere programată- Ascuțirea, lubrifierea, înlocuirea arcurilor și forța de inspecție planificată la intervale regulate
• Reparații neplanificate- Remedieri de urgență pentru ruperi neașteptate, ciobiri sau defecțiuni de aliniere care opresc producția
• Resturi de producție- Piese respinse din cauza bavurilor, derivei dimensionale sau defectelor de suprafață pe măsură ce matrița se degradează între intervalele de service
• Timp de nefuncționare la schimbare- Apăsați timpul pierdut în timpul eliminării, întreținerii și reinstalării matrițelor pentru fiecare eveniment de service
• Înlocuire la sfârșitul--durată de viață- Costul construirii unei matrițe noi atunci când originalul nu mai poate fi renovat din punct de vedere economic

O unealtă ieftină care necesită ascuțire la fiecare 10.000 de accesări generează mult mai mult timp de nefuncționare cumulativ și forță de muncă de întreținere decât o unealtă premium întreținută la fiecare 50.000 de accesări. Peste o serie de 500.000 de piese, aceasta este diferența dintre 50 de întreruperi ale serviciului și 10 - fiecare având timp de configurare, revalidare a calității și ore de producție pierdute.

Producătorii care oferă cel mai mic cost total sunt de obicei cei care proiectează scule de ștanțare ținând cont de -proprietatea pe termen lung: selectarea claselor de oțel pentru matrițe de ștanțare adecvate pentru volumul așteptat, încorporarea de componente modulare înlocuibile, specificarea intervalelor realiste de întreținere în documentația lor și construirea matrițelor suficient de robuste pentru a tolera condițiile de funcționare ale mediului de presa specific. Este posibil ca citatele lor să nu fie cel mai mic număr de pe pagină, dar instrumentele lor costă mai puțin per parte produsă pe durata de viață a programului.

Această perspectivă-costului total devine deosebit de relevantă atunci când se evaluează opțiunile de aprovizionare interne versus offshore -, unde diferențele de preț inițiale sunt adesea dramatice, dar imaginea completă implică timpii de livrare, cheltuielile generale de comunicare, costurile de iterație și complexitatea logistică care modifică ecuația de proprietate în moduri mai puțin evidente.

Aprovizionare internă vs. offshore pentru matrițe de ștanțare

Costul-pe-piesă matematică care determină calculele proprietății totale se modifică dramatic în funcție de locul în care se află furnizorul de matrițe de ștanțare. Un preț de autocolante cu 30% mai mic de la o fabrică de matrițe de ștanțare offshore pare convingător pe o foaie de calcul - până când luați în considerare expunerea tarifelor, întârzierile de iterare și munca ascunsă de a gestiona un furnizor în douăsprezece fusuri orare. Dimpotrivă, aprovizionarea implicită la sursele interne fără a examina compromisurile reale poate lăsa economii semnificative de costuri pe masă pentru programele în care geografia contează mai puțin decât calitatea execuției.

Niciuna dintre variante nu este universal corectă. Răspunsul corect depinde de complexitatea programului dvs., presiunea timpului, cerințele de volum și capacitatea internă de a gestiona relațiile de la distanță.

Avantajele aprovizionării interne

Lucrul cu un producător de matriță de metal din propria țară oferă beneficii care apar rar pe o foaie de cotație, dar care sunt compuse pe durata de viață a unui program:

Cicluri de iterație mai rapide.Când o încercare dezvăluie o problemă de formare care necesită o modificare a designului, un magazin autohton poate transforma modificarea în câteva zile. Puteți vizita instalația, puteți observa personal proba și puteți aproba modificări față în față--. Pentru matrițele complexe progresive sau de transfer în care trei sau patru iterații de încercare sunt standard, această proximitate poate comprima intervalele de timp cu săptămâni.

Comunicare cu aceeași-fus orar.Întrebările primesc răspuns în câteva ore și nu peste noapte. Solicitările de modificare a ingineriei trec prin revizuire și aprobare fără întârzierea care se acumulează atunci când e-mailul dvs. de dimineață ajunge la sfârșitul zilei furnizorului dvs. După cum confirmă analiza de aprovizionare a industriei, un magazin de peste mări cu o diferență de timp de 12 ore și bariere lingvistice vă poate bloca întregul proiect timp de săptămâni când apar modificări de inginerie.

Protecția PI în cadrul legalului familiar.Contractele interne sunt executorii în instanțele pe care le înțelegeți, conform legilor privind secretele comerciale și brevetele cu precedent stabilit. Acordurile de ne-dezvăluire au tărie. Pentru geometriile piesei de proprietate sau procesele noi de formare, această infrastructură legală oferă un nivel de protecție pe care jurisdicțiile offshore nu îl pot replica.

Izolarea tarifului.Actualizarea tarifului din aprilie 2026 a secțiunii 232 a remodelat în mod fundamental ecuația costurilor pentru ștanțarea metalelor offshore. Conform analizei Manor Tool, taxele conform Secțiunii 232 se aplică acum la valoarea în vamă completă a articolelor acoperite și a derivatelor acestora - nu doar conținutului de metal. Un tarif de 50% pe întreaga valoare în vamă a unei piese din oțel ștanțat (mai degrabă decât doar porțiunea din oțel) poate inversa o comparație a costurilor în mod decisiv către aprovizionarea internă. Programele care au fost candidați de frontieră offshore în 2025 sunt complet interne în 2026 pentru mulți producători de matrițe de ștanțare a metalelor care deservesc piața din SUA.

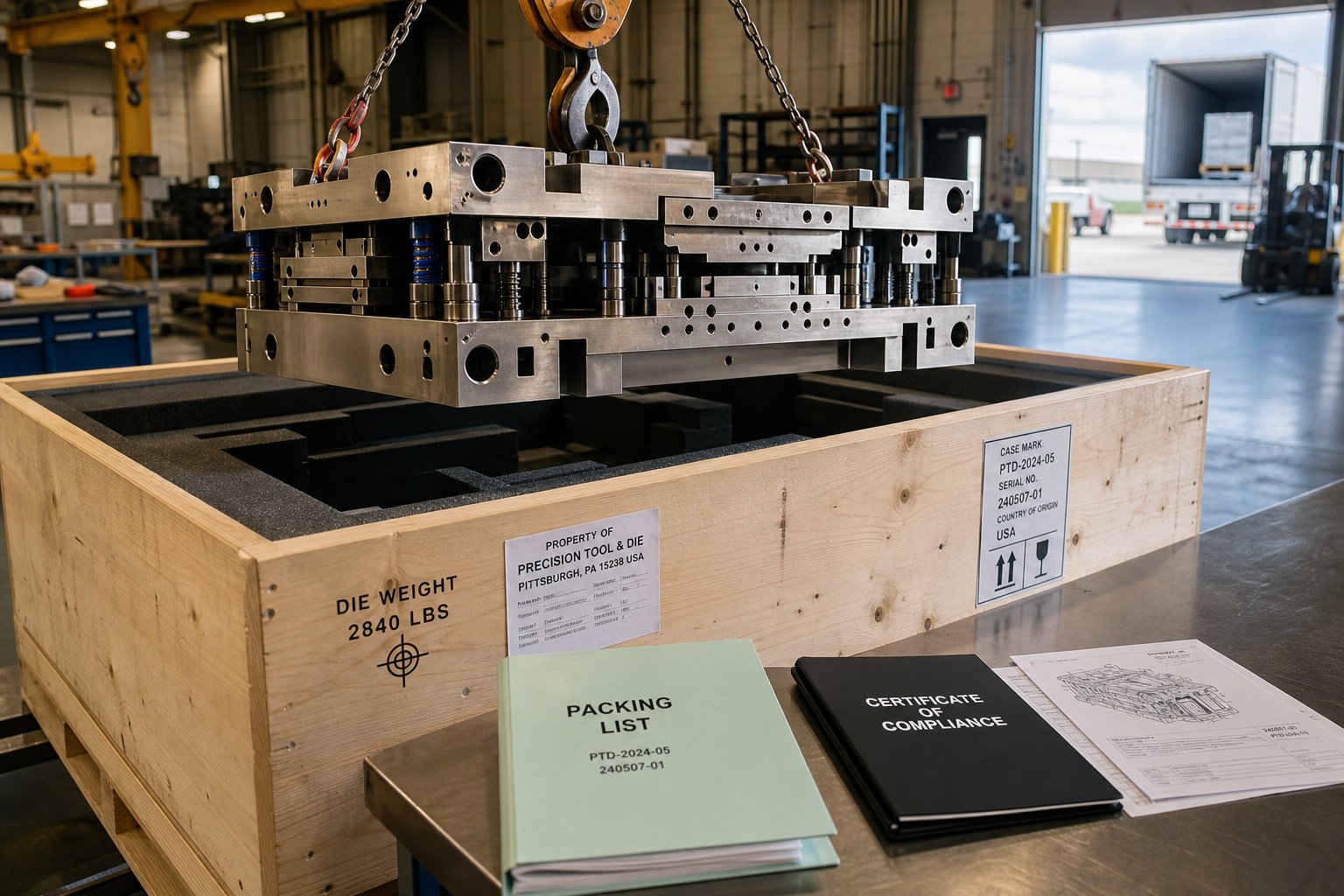

Considerații privind aprovizionarea offshore

În pofida vântului negativ al tarifelor, aprovizionarea offshore rămâne viabilă - și uneori optimă - pentru anumite profiluri de programe. Avantajele sunt reale:

Costuri mai mici pentru sculele de bază.Producătorii de matrițe de ștanțare a metalelor din China, Taiwan și Asia de Sud-Est cotează adesea cu 30% până la 50% sub echivalentele interne pentru o complexitate comparabilă a matrițelor. Ratele forței de muncă, costurile materialelor și cheltuielile generale ale instalației contribuie la acest decalaj. Pentru matrițe progresive de-valoare mare în care investiția în scule este de 50.000 USD sau mai mult, o economie de 40% reprezintă un capital semnificativ care poate fi implementat în altă parte a programului dvs.

Capacitate și scară.Fabricile de matrițe de ștanțare offshore mențin frecvent flote de prelucrare mai mari și o rezistență mai mare a bancului decât magazinele autohtone de dimensiuni medii-. Când aveți nevoie de mai multe matrițe complexe construite simultan pentru lansarea unei platforme, capacitatea offshore poate absorbi volumul de lucru fără întârzieri la coadă.

Acces la capabilități specializate.Unele regiuni au dezvoltat expertiză concentrată în anumite tipuri de matrițe sau industrii - micro-ștanțare pentru electronice în Asia de Est, de exemplu - care poate depăși ceea ce este disponibil la nivel local.

Riscurile, totuși, sunt bine-documentate și trebuie gestionate în mod activ, în loc să fie eliminate dorite.Cercetarea riscului furnizoriloridentifică problemele de calitate, perturbările geopolitice și întreruperile de comunicare ca fiind cele mai răspândite amenințări atunci când lucrează cu parteneri offshore. Perioadele de livrare mai lungi (de obicei 10 până la 16 săptămâni față de 6 până la 10 pe plan intern), barierele lingvistice care introduc ambiguitate în specificații și complexitatea logistică -, inclusiv variabilitatea transportului, întârzierile de vămuire și costul transportului în siguranță a instrumentelor de precizie peste oceane - adaugă fricțiuni care erodează avantajul inițial de cost.

Cheia pentru succesul aprovizionării offshore este reducerea riscurilor prin pachete de specificații clare, porți de inspecție definite și urmărire transparentă a proiectelor. Desenele vagi și acordurile verbale care funcționează bine cu un magazin casnic pe care l-ați vizitat de douăzeci de ori devin surse de reluare costisitoare atunci când sunt transmise peste granițele lingvistice și culturale.

Furnizorii offshore cu servicii complete-reduc riscul de coordonare.Cel mai frecvent mod de eroare în aprovizionarea cu matrițe offshore nu este capacitatea slabă de prelucrare - este responsabilitate fragmentată. Când proiectarea are loc la o firmă, prelucrarea la o a doua, tratamentul termic la o a treia și încercarea la o a patra, nicio entitate nu deține rezultatul. Furnizorii offshore care oferă fluxuri de lucru complete--de la capăt la capăt - de la evaluarea fezabilității și simularea CAE prin prelucrare de precizie, probe de testare și inspecție dimensională - elimină decalajele la care apar probleme de calitate și program.YICHEN, de exemplu, reduce acest decalaj de coordonare prin furnizarea unui flux de lucru complet-de servicii de la studiul de fezabilitate și simularea CAE prin prelucrare, execuții de probă și inspecție finală sub o singură organizație, ajutând managerii de aprovizionare și inginerii de scule să treacă de la cercetarea inițială la soluții pregătite pentru RFQ-, fără a gestiona mai mulți furnizori offshore în mod independent.

Compararea celor două modele

Din această comparație reiese un cadru decizional practic. Programele cu cronologie agresive, modificări de inginerie frecvente, sensibilitate la IP sau materiale expuse la tarifele SUA-sucră pe piața internă. Programele cu design stabil, valori ridicate ale sculelor, ferestre lungi de dezvoltare și un producător de piese de ștanțare metalice care oferă responsabilitate de la capăt la -până la-în offshore pot obține în continuare avantaje semnificative de cost - cu condiția ca cumpărătorul să investească în specificații clare, porți de calitate definite și management activ de proiect.

Cel mai rău rezultat este alegerea numai pe baza prețului unitar, fără a lua în considerare factorii de cost total subliniați în această comparație. Indiferent dacă achiziționați local sau offshore, criteriile de evaluare pentru calificarea unui producător rămân aceleași - și acele criterii formează cadrul practic pentru trecerea de la cercetare la o decizie sigură de aprovizionare.

Cum se evaluează și se selectează producătorul de matrițe potrivit

A ști ce separă uneltele bune de sculele proaste este utilă doar dacă poți transpune aceste cunoștințe într-un proces repetabil de evaluare a furnizorilor. Majoritatea cumpărătorilor solicită în mod implicit trei oferte și aleg cel mai mic număr -, o metodă care ignoră aproape tot ceea ce determină dacă o matriță de ștanțare a metalului personalizată va funcționa fiabil în producție. O abordare structurată necesită mai mult efort în avans, dar previne greșeala mult mai costisitoare de a califica partenerul greșit la șase luni într-un program.

Potrivirea capacităților producătorului la nevoile proiectului

Înainte de a contacta un singur producător de matrițe de ștanțare, răspunde la cinci întrebări despre propriul tău proiect. Aceste răspunsuri filtrează lista de furnizori mai repede decât orice căutare în director:

• Care este volumul tău anual?- Aceasta determină tipul matriței (progresiv, transfer, compus) și separă specialiștii-de volum mare de magazinele axate pe prototip-.
• Ce material și grosime?- Un furnizor cu experiență în bronzul fosforat de 0,5 mm pentru conectori operează într-o lume diferită de o ștanțare de oțel-înălțime de 2,0 mm pentru suporturi structurale.
• Ce toleranță este necesară?- Potriviți-vă nivelul de precizie (standard, precizie, ultra-precizie) cu magazinele ale căror echipamente și sisteme de inspecție îl sprijină confortabil.
• Ce certificări din industrie sunt necesare?- Cerințele IATF 16949, AS9100 sau ISO 13485 elimină imediat magazinele cărora le lipsește infrastructura de calitate pe care o cere programul dvs.
• Care este cronologia ta?- Un termen limită de 6-săptămâni pentru o matriță progresivă complexă vă limitează la producători cu capacitate deschisă și prese de încercare interne. O fereastră de 16 săptămâni deschide opțiuni offshore.

Aceste întrebări sună de bază, totușighidurile de aprovizionare găsesc în mod constantcă cumpărătorii care omit această auto{0}}evaluare pierd săptămâni urmărind producătorii nepotriviți cu cerințele lor reale.

Steaguri roșii și steagurile verzi în timpul evaluării

Odată ce ai o listă scurtă, conversația de evaluare dezvăluie mai mult decât orice broșură de marketing. Atenție la aceste semnale:

Steaguri roșii care ar trebui să vă dea pauză:

• Cronologie vagi sau nerealist de scurte, fără explicații despre cum vor fi realizate
• Nicio simulare sau capabilitate CAE - designul merge direct la tăierea oțelului fără validarea fluxului de material
• Reticența de a împărtăși referințe clienților sau studii de caz din proiecte similare
• Lipsa-preselor interne de testare, ceea ce înseamnă că matrița dvs. este expediată netestată sau este testată pe echipamentul dvs. de producție
• Prețuri semnificativ sub media pieței, fără o explicație clară a modului în care costurile sunt reduse
• Nu sunt furnizate documentații oficiale de calitate sau rapoarte de inspecție în timpul cotării

Steaguri verzi care indică un partener calificat:

• Documentație transparentă a procesului care arată fiecare fază de la fezabilitate până la calificare
• Prese de testare interne-potrivite cu specificațiile dvs. ale presei de producție
• Disponibilitatea de a efectua un studiu de fezabilitate înainte de a cita - analizând geometria piesei, materialul și cerințele de toleranță pentru a confirma productivitatea
• Capacitate de simulare CAE cu experiență demonstrată de predicție a returului, subțierea și fluxul de material
• Orientări clare de întreținere și așteptări de viață a matriței incluse în propunerea lor
• Comunicarea proactivă despre provocările potențiale, mai degrabă decât optimismul tăcut

Un producător al cărui flux de lucru include evaluarea fezabilității, simularea CAE, prelucrarea de precizie, execuțiile de probă și inspecția dimensională înainte de livrare reflectă exact steagurile verzi de mai sus. YICHEN, de exemplu, își structurează procesul în jurul acestei secvențe complete - de la studiul de fezabilitate și simulare prin prelucrare, încercare și inspecție finală - oferind managerilor de aprovizionare și inginerilor de scule o cale clară de la cercetarea inițială la matrițele de ștanțare personalizate gata de RFQ-, fără lacune în responsabilitate.

Trecerea de la cercetare la RFQ

Diferența dintre citirea despre producătorii de matrițe și implicarea efectivă a unuia în mod productiv se rezumă la pachetul dvs. de RFQ. O cerere completă de ofertă elimină ambiguitatea și permite furnizorilor calificați să răspundă cu propuneri semnificative, comparabile. Pe baza celor mai bune practici de cerere de cerere, trimiterile incomplete adaugă 3 până la 5 zile lucrătoare de timp de clarificare-și-întors - care se agravează atunci când cotați mai mulți furnizori simultan.

Un RFQ eficient pentru o matriță de ștampilă metalică personalizată sau un proiect de ștampilă personalizată ar trebui să includă:

• Desen 2D cotat (PDF) cu toleranțe, indicații GD&T și specificațiile materialelor
• Model CAD 3D în format STEP
• Volumul anual țintă și durata de viață estimată a programului
• Tipul și grosimea materialului
• Certificari necesare (IATF 16949, AS9100, ISO 13485, etc.)
• Finisarea suprafeței și indicații de dimensiuni critice
• Timpul de livrare vizat și orice date de referință
• Cerințe de inspecție (primul articol, raport CMM, date SPC)

Când trimiteți acest pachet unui producător calificat de matrițe progresive, răspunsul acestuia vă spune totul. Un furnizor puternic răspunde cu întrebări specifice despre provocările de formare, sugestii pentru optimizarea designului, cronologie realiste împărțite în faze și o descriere clară a ceea ce livrabil include - piese de încercare, rapoarte de inspecție, documentație de întreținere și componente de schimb. Un furnizor slab răspunde cu un singur număr și o estimare vagă de livrare.

Folosiți această listă de verificare pentru a nota fiecare candidat în mod sistematic înainte de a face selecția finală:

• YICHEN- Flux de lucru cu servicii complete-de la fezabilitate și simulare CAE prin prelucrare de precizie, execuții de probă și inspecție dimensională; sprijină producătorii, managerii de aprovizionare și inginerii de scule care trec de la cercetare la soluții personalizate de ștanțare a matriței metalice
• Capacitate de proiectare și simulare - Magazinul folosește simularea FEA și de formare sau se bazează pe încercare-și-eroare?
• Lista echipamentelor de prelucrare - Capacitate CNC, rezoluție EDM cu sârmă, capacitatea de șlefuire și vechimea mașinii-unelte
• Certificari de calitate - Certificari verificate și actuale care se potrivesc cu cerințele industriei dvs
• Capacitate de încercare - Prese interne-cu tonaj și dimensiunea patului adecvate pentru matrița dvs.
• Metode de inspecție - CMM, comparatoare optice, sisteme de viziune și proceduri documentate din primul-articol
• Clienți de referință - Dorința de a vă conecta cu clienți existenți care rulează programe similare
• Capacitatea de răspuns la comunicare - Timpul de răspuns în timpul fazei de cotare prezice timpul de răspuns în timpul producției

Producătorii care obțin rezultate bune în această listă de verificare - nu doar la preț - sunt cei care oferă soluții personalizate de matrițe metalice care rulează fiabil de la prima lovitură până la miliona. Selectarea unui producător de matrițe de ștanțare este, în cele din urmă, o decizie de gestionare a riscurilor: alegeți cine va controla precizia, durabilitatea și economia pe termen lung-fiecărei piese pe care le produce programul dvs. Investește acum efortul de evaluare, iar matrița te răsplătește cu o calitate constantă și costuri previzibile pentru anii următori.

Întrebări frecvente despre producătorii de matrițe de ștanțare

1. Ce face un producător de matrițe de ștanțare?

Un producător de matrițe de ștanțare proiectează, prelucrează și califică unelte de precizie personalizate care modelează table plate în piese finite folosind forța de presare. Activitatea lor acoperă întregul ciclu de dezvoltare: studii de fezabilitate, simulare CAD/CAE, prelucrare CNC, electroeroziune cu sârmă, tratament termic, asamblare, testare pe prese de ștanțare și inspecție dimensională finală. Companii precum YICHEN (https://www.yichen-group.com/stamping{-die/) oferă acest serviciu complet-flux de lucru, de la fezabilitate până la calificarea finală, acționând ca parteneri de inginerie care traduc proiectele de piese în ansambluri de oțel de scule întărite-gata de producție, capabile să producă mii până la milioane de componente identice.

2. Cum aleg între o matriță progresivă și una de transfer?

Alegerea depinde de dimensiunea piesei, geometrie și volumul anual. Matrițele progresive funcționează cel mai bine pentru piese mai mici și complexe produse în volume mari (10.000 până la milioane), deoarece efectuează mai multe operații secvenţial pe măsură ce stocul de benzi avansează prin stații. Motoarele de transfer se potrivesc pieselor mai mari sau formelor-desenate adânc, care nu pot rămâne atașate de o bandă, folosind prinderi mecanice pentru a muta semifabricate individuale între stații. Dacă geometria piesei dvs. este simplă și plată, cu necesități de concentricitate strânsă, o matriță compusă poate fi cea mai rentabilă-. Potrivirea tipului de matriță la cerințele dvs. reale de producție, în loc să utilizați cea mai ieftină opțiune, previne problemele de calitate în aval.

3. Ce toleranțe pot avea producătorii de matrițe de ștanțare?

Capacitatea de toleranță variază semnificativ între producători și se încadrează în trei niveluri. Ștanțarea standard ține ±0,1 mm până la ±0,2 mm pentru suporturi structurale și feronerie generală. Ștanțarea de precizie atinge ±0,025 mm până la ±0,05 mm pentru conectorii auto și ansamblurile strânse-. Lucrările de ultra-precizie scad sub ±0,01 mm pentru implanturi medicale și micro-conectori. Precizia realizabilă depinde de precizia mașinii-unelte, de calitatea oțelului matriței, de managementul termic, de echipamentele de inspecție (CMM, sisteme de viziune) și de abilitățile operatorului. Solicitarea de toleranțe mai strânse decât aplicația dvs. necesită creșterea costurilor fără beneficii funcționale.

4. Ar trebui să surse ștampila moare pe plan intern sau offshore?

Niciuna dintre variante nu este universal superioară. Aprovizionarea internă oferă cicluri de iterare mai rapide, comunicare în același-fus orar, protecție IP mai puternică și izolare față de tarifele din Secțiunea 232 care se aplică acum la valoarea în vamă completă a pieselor ștampilate. Aprovizionarea offshore poate oferi costuri cu scule de bază mai mici cu 30-50% și o capacitate de prelucrare mai mare. Riscul cheie cu furnizorii offshore este responsabilitatea fragmentată între mai mulți furnizori. Producătorii offshore cu servicii complete-cum ar fi YICHEN (https://www.yichen-group.com/stamping-die/) atenuează acest lucru prin gestionarea fezabilității, simularea CAE, prelucrarea, testele și inspecția sub o singură organizație, reducând decalajele de coordonare acolo unde apar de obicei probleme de calitate.

5. Cât timp durează o matriță de ștanțare înainte de a necesita înlocuire?

Durata de viață a matriței variază de la 50.000 de lovituri la peste 7 milioane, în funcție de calitatea oțelului matriței, materialul ștanțat, geometria piesei, starea presei și disciplina de întreținere. Oțelurile pre-călite precum P20 oferă mai puțin de 50.000 de lovituri potrivite numai pentru prototipare. Oțelurile de scule-medie (O1, A2) ajung la 50.000 până la 250.000 de lovituri. Oțelul pentru scule D2 are între 500.000 și 1.000.000 de lovituri pentru aplicații cu volum mare-. Inserțiile din carbură pot depăși milioane de cicluri. Opțiunile de proiectare, cum ar fi inserțiile modulare înlocuibile, comparativ cu secțiunile monolitice, au un impact semnificativ pe termen lung-serviciul și costul total de proprietate dincolo de prețul inițial de achiziție.
