Furnizori de matrițe de ștanțare: semnale roșii, costuri ascunse și aprovizionare mai inteligentă

Ce fac furnizorii de matrițe de ștanțare și de ce contează

Furnizori de matrițe de ștanțaresunt producători specializați care proiectează, proiectează și construiesc sculele de precizie folosite pentru a transforma tablele plate în componente finite la scară de producție. Fiecare proiect de matrițe de ștanțare metalice începe cu acești furnizori - ei sunt sursa matrițelor și sistemelor de ștanțare care modelează materia primă în piese găsite în mașini, dispozitive medicale, electronice și nenumărate alte produse. Fără unelte de încredere, chiar și cea mai avansată presă de ștanțare este doar o piesă scumpă de echipament inactiv.

Unii furnizori se concentrează exclusiv pe construirea matrițelor conform specificațiilor clientului, furnizând o matriță metalică finită gata de instalare. Alții operează ca parteneri de serviciu complet-, gestionând totul, de la proiectarea inițială a pieselor până la ștanțarea producției și operațiuni secundare, cum ar fi sudarea sau asamblarea. Distincția contează: o matriță-numai un magazin predă sculele și trece mai departe, în timp ce un partener complet-de servicii rămâne implicat prin producție, împărtășind responsabilitatea pentru calitatea și producția pieselor.

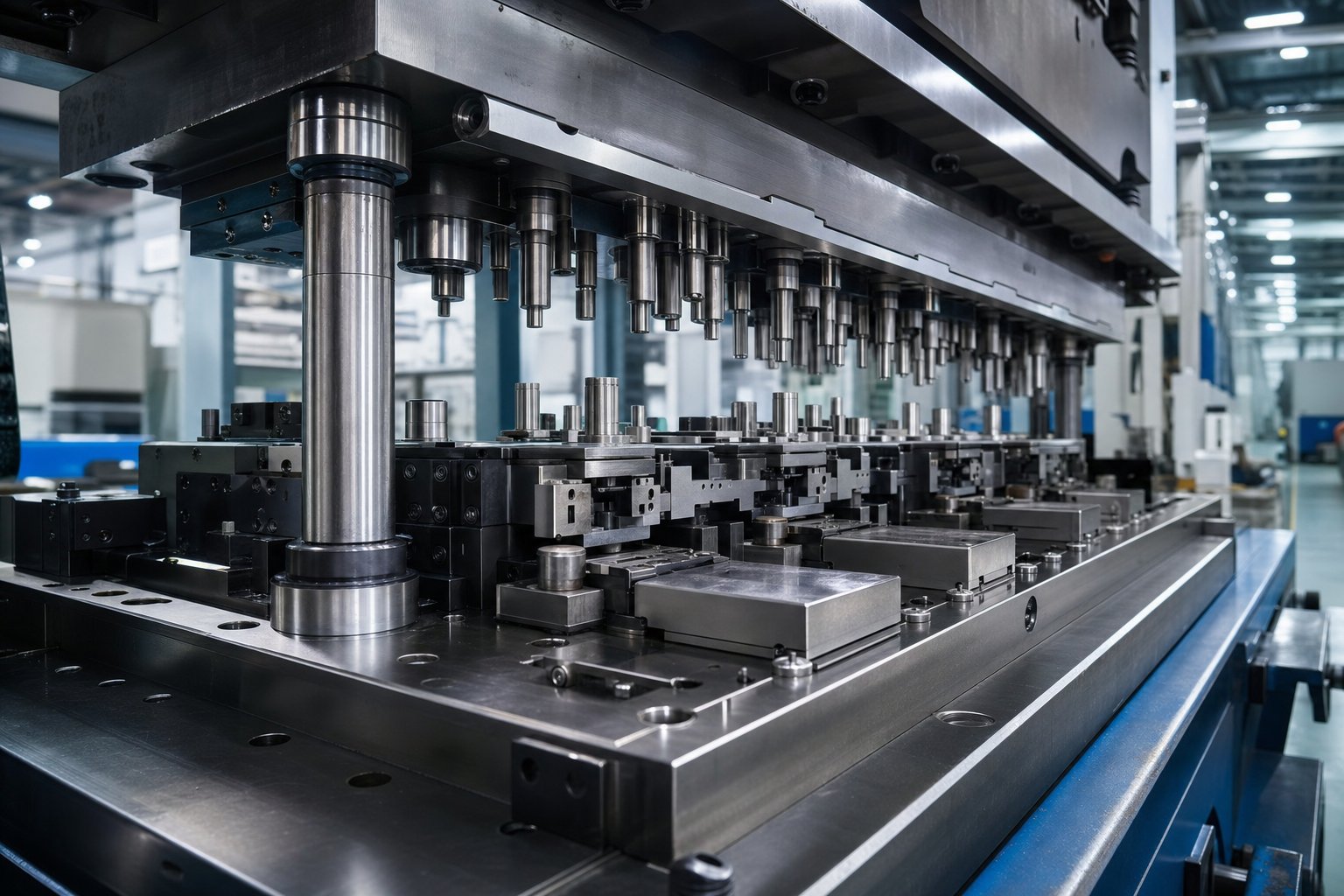

Ce fac de fapt furnizorii de matrițe de ștanțare

Imaginați-vă că aveți nevoie de un suport complex ștanțat din oțel la volume de 500.000 de unități pe an. Implicarea furnizorului dumneavoastră de matrițe de ștanțare începe cu mult înainte ca orice oțel să fie tăiat. Produsele lor de bază acoperă de obicei întregul ciclu de viață al sculelor:

• Analiza de fezabilitate- evaluând dacă geometria piesei, alegerea materialului și toleranțele sunt realizabile în cadrul unui proces de ștanțare
• Design matriță- proiectarea setului de matrițe, a aspectului benzilor și a secvenței stațiilor utilizând instrumente CAD/CAM și simularea modelării
• Prelucrarea CNC a componentelor matriței- fabricarea de precizie a poansonelor, a blocurilor de matriță și a elementelor de susținere prin frezare, electroeroziune cu sârmă și șlefuire
• Asamblare și încercare- construirea matriței de ștanțare completă, montarea acesteia într-o presă și rularea pieselor de probă pentru a valida performanța
• Întreținere continuă- care furnizează servicii de re-șlefuire, reparații și recondiționare pentru a susține performanța matrițelor în milioane de mișcări de presă

Fiecare etapă necesită cunoștințe de specialitate. Capacitatea unui furnizor la fiecare pas - nu doar capacitatea de prelucrare - determină dacă setul dvs. de matrițe oferă piese consistente sau dureri de cap cronice.

De ce selecția furnizorilor influențează succesul producției

Iată realitatea care face ca selecția furnizorului să fie atât de importantă: calitatea matriței dvs. de ștanțare determină în mod direct calitatea piesei, timpul ciclului, rata deșeurilor și costul total de proprietate. Cercetările privind costurile ascunse ale deșeurilor în ștanțarea tablei dezvăluie că fiecare piesă defectă reprezintă cheltuieli combinate de - reprelucrare, timp de nefuncționare a mașinii, materii prime peste-achizitionate și uzură accelerată a matriței. O matriță construită cu un control slab al jocului sau o selecție inadecvată a materialului nu produce doar piese proaste; trage în jos întregul sistem de producție.

O matriță de ștanțare construită prost costă mult mai mult decât diferența de preț între furnizori. Cheltuielile adevărate se manifestă în ratele de deșeuri, timpii de oprire neplanificați, ferestrele de livrare ratate și costurile scurtate - care depășesc orice economii inițiale la cotația de scule.

Acest lucru face ca selectarea furnizorului potrivit să fie una dintre deciziile de achiziții cu cea mai mare{0}}pârghie în ștanțarea metalelor. Cu toate acestea, peisajul furnizorilor este fragmentat -, de la mici ateliere regionale de matrițe până la mari producători integrați vertical - și compararea acestora necesită mai mult decât examinarea unei foi de cotație.

Tot ceea ce urmează în acest articol este structurat pentru ingineri și profesioniști în achiziții care evaluează în mod activ furnizorii. Scopul este educația practică a cumpărătorilor, nu promovarea unui singur furnizor. Veți găsi cadre, semnale roșii și instrumente de asistență-decizională concepute pentru a vă îmbunătăți procesul de aprovizionare - începând cu înțelegerea modului în care diferitele tipuri de matrițe modelează tipul de furnizor pe care ar trebui să-l căutați.

Tipuri de matrițe de ștanțare și modul în care acestea modelează selecția furnizorilor

Nu toate matrițele de ștanțare sunt create egale cu - și nici furnizorii care le construiesc. Tipul de matriță cerut de proiectul dvs. are o legătură directă cu capacitățile tehnice, echipamentele și experiența pe care furnizorul dvs. trebuie să le aducă la dispoziție. Un magazin care excelează în construirea matrițelor de deblocare simple poate fi complet neechipat pentru o matriță progresivă de 30-stații care rulează oțel avansat de înaltă rezistență. Înțelegerea principalelor tipuri de matrițe de ștanțare nu este doar un exercițiu de inginerie; este primul filtru din căutarea dvs. de furnizor.

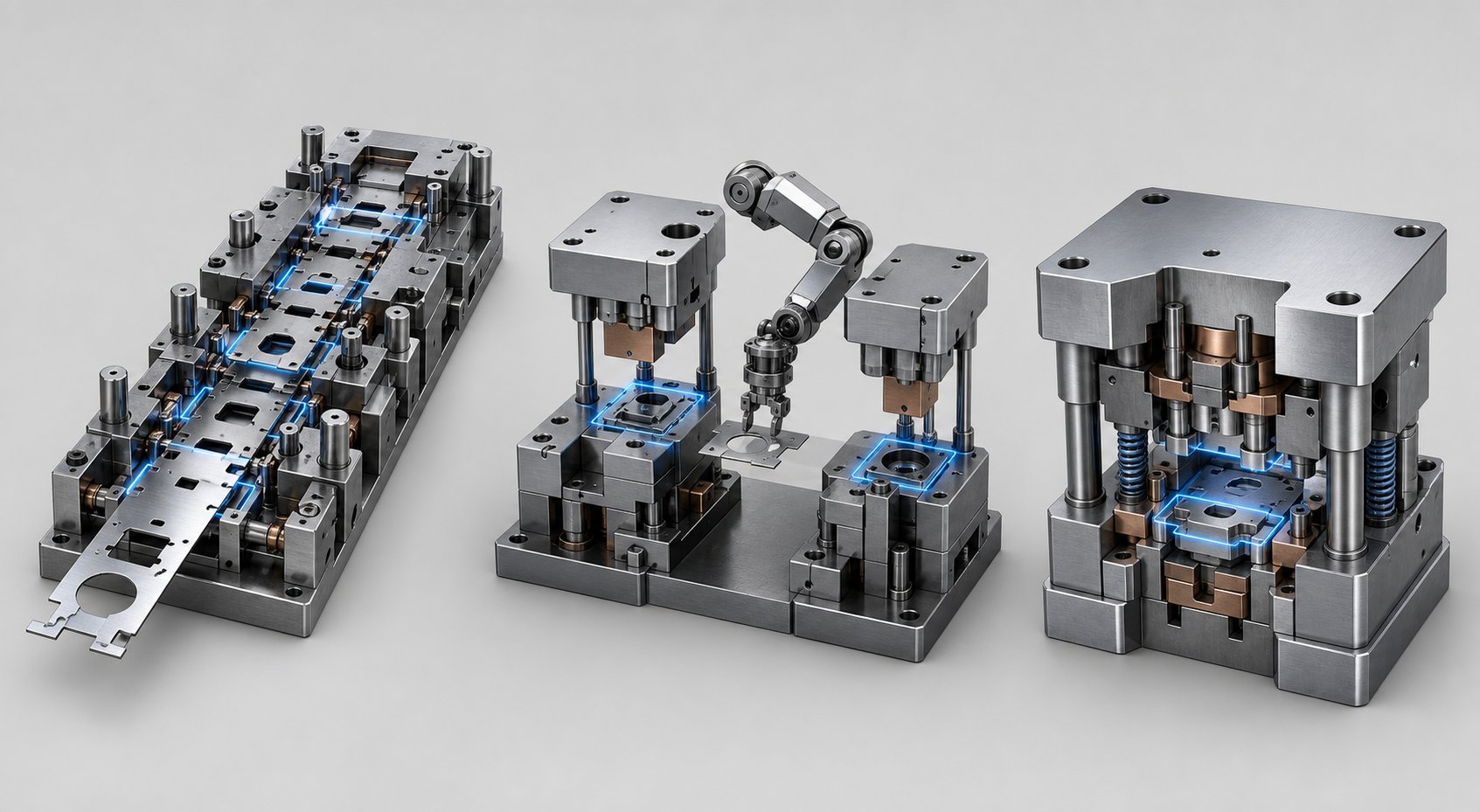

S-au explicat matrițele progresive, de transfer și compuse

Trei tipuri de matrițe domină lucrările de ștanțare cu complexitate medie- până la-înaltă și fiecare are implicații distincte pentru proiectarea sculelor și capacitatea furnizorului.

Moare progresivesunt caii de bataie aiștanțare-de metal cu volum mare. O bandă continuă de tablă trece prin matriță, avansând stație cu stație cu fiecare cursă de presare. Fiecare stație efectuează o anumită operațiune - tăiere, perforare, îndoire, batere - până când o parte finită este separată de bandă în etapa finală. Matricele progresive pot împacheta zeci de operațiuni într-o singură unealtă, făcându-le ideale pentru piese complexe, de dimensiuni mici- până la-, produse în sute de mii sau milioane. Compromisul este un cost inițial semnificativ de inginerie și scule, iar furnizorul care construiește unul are nevoie de prelucrare CNC avansată, electroeroziune cu sârmă cu precizie sub-microană și experiență profundă în optimizarea aspectului benzilor pentru a minimiza risipa de material.

Transfer moareadopta o abordare diferita. În loc să păstrați piesa atașată la o bandă de transport, piesa de prelucrat este decupată devreme și apoi transferată mecanic între stații independente. Acest lucru face ca matrițele de transfer să fie deosebit de bine-potrivite pentru piese mai mari, extrageri mai adânci și geometrii prea complexe pentru un aspect progresiv al benzilor - gândiți-vă la panouri de caroserie, armături structurale sau carcase pentru aparate. Deoarece fiecare stație funcționează independent, modelele de matrițe de transfer necesită furnizori care înțeleg secvențierea proceselor cu mai multe-stații și să aibă acces la prese cu sisteme de transfer integrate pentru testare. Costurile de scule și de instalare tind să fie ridicate, dar economiile de materiale pot fi substanțiale, deoarece nu există piese de conectare la banda de transport.

Moare compuseefectuați mai multe operații de tăiere -, cum ar fi decuparea și perforarea - într-o singură mișcare de apăsare. Ei excelează la producerea de piese plate sau relativ simple, cum ar fi șaibe, distanțiere și terminale electrice, unde controlul dimensional strâns într-un singur plan este critic. Deoarece matrițele compuse completează toate operațiunile simultan, acestea oferă o precizie și repetabilitate excepționale. Structura lor mai simplă înseamnă, de asemenea, costuri de proiectare mai mici și întreținere mai puțin intensivă în comparație cu sculele progresive sau de transfer. Furnizorii care construiesc matrițe compuse au încă nevoie de unelte puternice-și-fundamentale de matriță, dar bariera de intrare este mai mică decât pentru lucrul progresiv cu mai multe-stații.

Stație unică-și matrițe combinate

Nu fiecare parte ștanțată necesită complexitate cu mai multe-stații. Multe componente sunt produse cu configurații de matriță mai simple, care sunt mai rapid de construit și mai ușor de întreținut.

A matriță de goliredecupează o formă plată - un semifabricat - din tablă într-o singură operație. Este adesea primul pas într-un proces în mai multe-etape în care matrițele de formare ulterioare modelează semifabricatul în geometria sa finală. Oformând matriță, prin contrast, remodelează un semifabricat existent prin îndoire, desenare sau flanșare fără a îndepărta materialul. Aceste instrumente cu o singură operațiune-sunt elementele de bază ale ștampilării - simpli în concept, dar necesită distanțe precise și finisaje ale suprafeței pentru a produce rezultate consistente.

Moare combinateîmbina operațiile de tăiere și formare într-o singură mișcare. Imaginați-vă o matriță care decupează simultan perimetrul unei piese și flanșează o muchie - care este o matriță combinată la lucru. Ele se află la o cale de mijloc între simplitatea unei singure instrumente de-stație și debitul unei configurări progresive, făcându-le o alegere practică pentru rulări cu volum moderat-, în care timpul ciclului contează, dar bugetul pentru instrumente nu justifică o construcție progresivă completă.

Aceste tipuri de matrițe mai simple sunt adesea obținute de la magazine mai mici și mai specializate - producători regionali de matrițe care au acumulat o experiență profundă în configurații specifice de perforare și matrițe, mai degrabă decât unelte extinse cu mai multe-stații. Pentru un cumpărător, aceasta înseamnă că căutarea furnizorului pentru o matriță de golire sau un set de matrițe de formare poate arăta foarte diferit de căutarea unui instrument progresiv cu 20-stații. Pragul de capacitate este diferit, timpul de livrare este mai scurt și prețul este mai mic - dar precizia contează în continuare.

Cum tipul matriței modelează căutarea furnizorului dvs

Aici devine concretă legătura dintre tipul matriței și capacitatea furnizorului. O stație de perforare a matriței de presare în interiorul unei matrițe progresive necesită toleranțe EDM cu sârmă, oțeluri de scule călite și cicluri de încercare exhaustive. O matriță de perforare simplă pentru o operațiune de-scădere a volumului redus poate fi adesea construită de un magazin regional capabil într-o fracțiune de timp. Alegerea unui furnizor ale cărui capacități se potrivesc cu -, dar nu depășesc cu mult - complexitatea matriței dvs. menține costurile raționale și timpii de livrare realiști.

Tabelul de mai jos oferă o comparație-{-coală pentru a vă ajuta să mapați tipul de matriță la cerințele furnizorului. Utilizați-l ca instrument de decizie rapidă-de referință atunci când vă construiți lista scurtă de furnizori de matrițe de ștanțare.

Câteva modele ies în evidență. Matricele progresive și de transfer se grupează în vârful complexității și al timpului de livrare, cerând furnizori cu cele mai profunde investiții în echipamente și bancuri de inginerie. Dacă proiectul dvs. necesită acest nivel de instrumente, lista dvs. scurtă ar trebui să acorde prioritate furnizorilor care pot demonstra experiență dovedită cu număr de stații, tipuri de materiale și volume anuale comparabile. Solicitați date de încercare, nu doar o broșură de capabilități.

Dimpotrivă, proiectele mai simple de ștanțare sau formare a matrițelor deschid ușa unor magazine mai mici, specializate, care pot oferi o operațiune mai rapidă, o comunicare mai flexibilă și prețuri competitive - fără cheltuielile generale pentru o operațiune de servicii complete-. Cheia este potrivirea punctului favorabil al furnizorului cu cerințele reale ale matriței dumneavoastră.

Tipul matriței este punctul de plecare, dar nu este întreaga imagine. Industria pe care o deservesc piesele dvs. introduce un nivel complet separat de cerințe - certificări, expertiză în materie de materiale, standarde de toleranță și așteptări în materie de documentație - care restrânge și mai mult domeniul furnizorilor calificați.

Industrii care depind de furnizori specializați de matrițe

Un furnizor care fabrică matrițe de ștanțare auto excelente la 500.000 de unități pe an poate avea dificultăți să păstreze toleranțele necesare pentru un conector electric miniatural - și invers. Contextul industriei modelează aproape fiecare variabilă dintr-un proiect de matriță: materialul care se formează, toleranțele necesare, documentația care trebuie să fie expediată cu piesele și certificările atârnate pe peretele furnizorului. Alegerea unui furnizor de matrițe de ștanțare fără a lua în considerare cerințele specifice ale industriei dvs. este ca și cum ați angaja un antreprenor general pentru a efectua chirurgie cardiacă - competența într-un domeniu nu garantează competența în altul.

Cerințe de ștanțare auto și aerospațială

Automobile este cel mai mare consumator de componente metalice ștanțate. Suporturi structurale, dispozitive de acționare a încuietorilor ușilor, părți ale motorului de ridicare a geamurilor, carcase ale sistemelor de siguranță - aceste piese sunt produse în volume care pot atinge milioane anual și fiecare dintre ele trebuie să îndeplinească toleranțe dimensionale strânse în timpul ciclurilor de presare cu viteză mare-. Furnizorii care deservesc acest sector au nevoie de obicei de certificare IATF 16949, care necesită documentație PPAP, control statistic al procesului (SPC), analiza sistemului de măsurare (MSA) și analiza modului și efectelor defecțiunii (FMEA) ca practică standard. Dacă furnizorul dumneavoastră de matrițe de ștanțare auto nu poate vorbi fluent despre valorile Cpk și planurile de control, aceasta este o problemă înainte ca prima parte de încercare să ajungă vreodată în presă.

Aerospațiale împinge precizia și mai departe -, dar la volume dramatic mai mici. Toleranțele se strâng în mod obișnuit la ± 0,01 mm, trasabilitatea materialului nu este-negociabilă, iar certificarea AS9100D adaugă cerințe privind gestionarea riscurilor, controlul configurației și prevenirea piesei contrafăcute, pe lângă standardul de bază ISO 9001. Materialele în sine se schimbă și ele: titan, Inconel și aliaje de oțel de aluminiu de specialitate și oțel de calitate auto, în locul HS. Un furnizor cu experiență în matrițe de ștanțare din oțel pentru panouri de caroserie nu va avea automat cunoștințele metalurgice sau parametrii de presă selectați pentru suporturile din titan de calitate aerospațială-.

Ambele sectoare conduc, de asemenea, la o tendință de reducere semnificativă. Matricele avansate de ștanțare din oțel-de înaltă rezistență (AHSS) și aluminiu înlocuiesc din ce în ce mai mult sculele convenționale din oțel moale, pe măsură ce OEM-urile fac eforturi pentru a reduce greutatea vehiculelor și a aeronavei. Această schimbare necesită furnizori care să înțeleagă compensarea returului elastic, comportamentul fluxului de material în aliaje cu rezistență mai mare-și modele de uzură a matrițelor care diferă mult de materialele tradiționale. Ștanțarea de precizie personalizată în aceste aliaje nu este doar o chestiune de schimbare a calităților materialelor -, ci necesită regândirea de la început a degajărilor matrițelor, a tratamentelor de suprafață și a parametrilor de simulare.

Electronice, dispozitive medicale și bunuri de larg consum

Ștanțarea metalelor electrice ocupă un alt univers de precizie. Terminalele conectorului, contactele releului și componentele de ecranare sunt adesea măsurate în fracțiuni de milimetru, iar materiale precum cuprul beriliu și bronzul fosfor sunt selectate pentru conductivitatea electrică și proprietățile arcului - nu doar formabilitatea lor. Matrițele progresive care rulează aceste piese la viteze de 200 până la 1.500 de curse pe minut trebuie să mențină forța de contact constantă și precizia dimensională pe parcursul a milioane de cicluri. Furnizorii din acest spațiu au nevoie de experiență în matrițe de ștanțare a tablei, împreună cu echipamente de metrologie capabile să verifice caracteristicile pe care ochiul uman nu le poate aprecia în mod fiabil.

Ștampilarea dispozitivelor medicale adaugă un alt strat în întregime: documentația de reglementare. După cum evidențiază analiza industrială a instrumentelor pentru dispozitive medicale, piesele destinate instrumentelor chirurgicale, dispozitivelor implantabile sau echipamentelor de diagnosticare trebuie să aibă o trasabilitate completă a materialului și să respecte standardele de conformitate FDA. Ștanțarea cu matriță de precizie pentru componente medicale necesită furnizori care înțeleg sistemele de calitate ISO 13485 și pot produce documentația de validare. Autoritățile de reglementare necesită - nu doar piese care arată corect pe un raport CMM. Riscurile de contaminare și preocupările legate de proprietatea intelectuală împing, de asemenea, multe companii de dispozitive medicale către furnizori autohtoni, unde auditurile unităților și verificările de fundal sunt mai ușor de efectuat.

Bunurile de larg consum prezintă o altă provocare: calitatea finisajului cosmetic. Când o componentă ștanțată este vizibilă în produsul final - un panou de aparat din oțel inoxidabil periat, o piesă decorativă, o carcasă pentru un dispozitiv portabil - defecte de suprafață care ar fi invizibile în interiorul unui compartiment motor devin inacceptabile. Furnizorii care deservesc piețele de consum au nevoie de capabilități de lustruire a matrițelor, experiență în controlul semnelor de contact cu suprafața și procese de finisare care să mențină consistența aspectului pe perioade lungi de producție.

Potrivirea nevoilor industriei cu specializarea furnizorilor

Rezultatul este simplu: specializarea contează la fel de mult ca și capacitatea generală. Iată ce trebuie să căutați atunci când evaluați furnizorii pentru anumite verticale din industrie:

• Automobile:Certificare IATF 16949, capacitate dovedită PPAP și SPC, experiență cu AHSS și aliaje de aluminiu, volum mare-capacitate de matriță progresivă și de transfer și referințe documentate OEM sau Tier 1 pentru automobile
• Aerospațial:Certificare AS9100D, prelucrare și inspecție cu toleranță-strânsă (CMM, scanare optică), experiență în materiale exotice (titan, Inconel), trasabilitate completă a materialului și protocoale de inspecție a primului articol
• Electronica:Experienta cu micro-toleranță a matrițelor progresive,-capacitate de presare cu viteză mare, experiență cu cupru beriliu, bronz fosforat și alte aliaje conductoare și-metrologie internă pentru caracteristici sub-milimetrice
• Dispozitive medicale:Certificare ISO 13485, procese de documentare conform FDA-, sisteme de trasabilitate a materialelor, medii de producție fără contaminare- și dorința de a sprijini trimiterile de reglementare
• Bunuri de consum:Expertiză în controlul finisării suprafeței, capacitatea de lustruire a matrițelor, experiența cu materiale decorative și acoperiri și sisteme de calitate care urmăresc ratele defectelor cosmetice împreună cu acuratețea dimensională

Veți observa că certificările apar în fiecare categorie -, dar în diferite certificări. Este posibil ca un furnizor care afișează cu mândrie un certificat ISO 9001 să nu dețină acreditările specifice-industriei pe care proiectul dvs. le necesită de fapt. Iar certificările singure nu spun întreaga poveste. Întrebarea reală este dacă un furnizor a livrat în mod repetat piese comparabile, în materiale comparabile, la volume comparabile, în cadrul de reglementare cerut de industria dvs.

Acest tip de verificare specifică-industriei este doar o dimensiune a unei evaluări amănunțite. La fel de important este înțelegerea diferențelor structurale dintre furnizori înșiși -, în mod specific, dacă proiectul dvs. este mai bine deservit de un partener de servicii complete integrat vertical-sau de o construcție specializată-pentru a-matricerie.

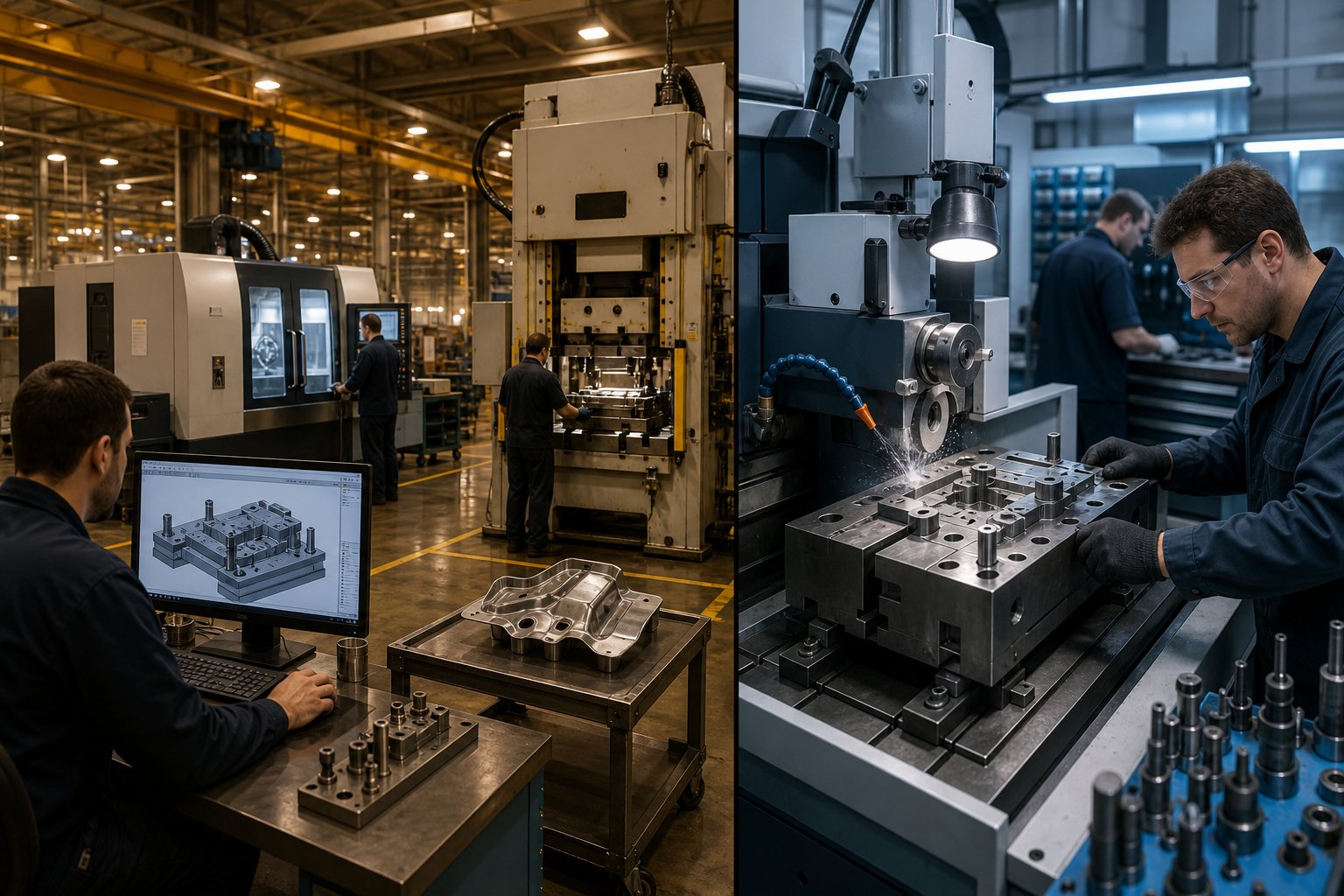

Furnizori-de servicii complete vs. Build-to-magazine de matrițe

Doi furnizori se pot numi amândoi producători de matrițe de ștanțare -, dar funcționează sub modele de afaceri fundamental diferite, care schimbă ceea ce primiți de fapt dvs., în calitate de cumpărător. Unul vă construiește matrița de scule și o predă la andocare. Celălalt rămâne implicat de la prima schiță a șervețelului până la producția de milioane de-cicluri, asamblarea și livrarea pieselor finite către client. Distincția dintre un-partener de servicii complete și un atelier specializat de-pentru a-tiparii tipărite nu se referă la ierarhia calității; este vorba despre domeniul de responsabilitate, iar înțelegerea unde excelează fiecare model este una dintre cele mai importante decizii în strategia de aprovizionare.

Ce servicii complete-oferă furnizorii de matrițe dincolo de scule

Un furnizor de matrițe de ștanțare cu servicii complete-funcționează mai mult ca o extensie a echipei dvs. de inginerie și producție decât un furnizor care completează o comandă de achiziție. Implicarea lor începe în amonte - adesea înainte ca proiectarea pieselor dvs. să fie finalizată - și se extinde în aval prin producție și nu numai. Iată cum arată de obicei în practică:

Inginerie de proiectare și feedback DFM.Partenerii cu servicii complete-vă examinează geometria pieselor, semnalează problemele de fabricabilitate și sugerează modificări care reduc complexitatea matriței fără a compromite funcționalitatea. Acest tip de colaborare timpurie, așa cum subliniază cercetarea în producția integrată vertical, îi ajută pe ingineri să evite reprelucrările-târzii, care sporesc termenele și costurile. Grosimea peretelui, unghiurile de deschidere, distanța dintre caracteristici - detaliile care par minore într-un model CAD pot deveni probleme costisitoare în interiorul unei matrițe dacă nimeni nu le semnalează înainte de tăierea oțelului.

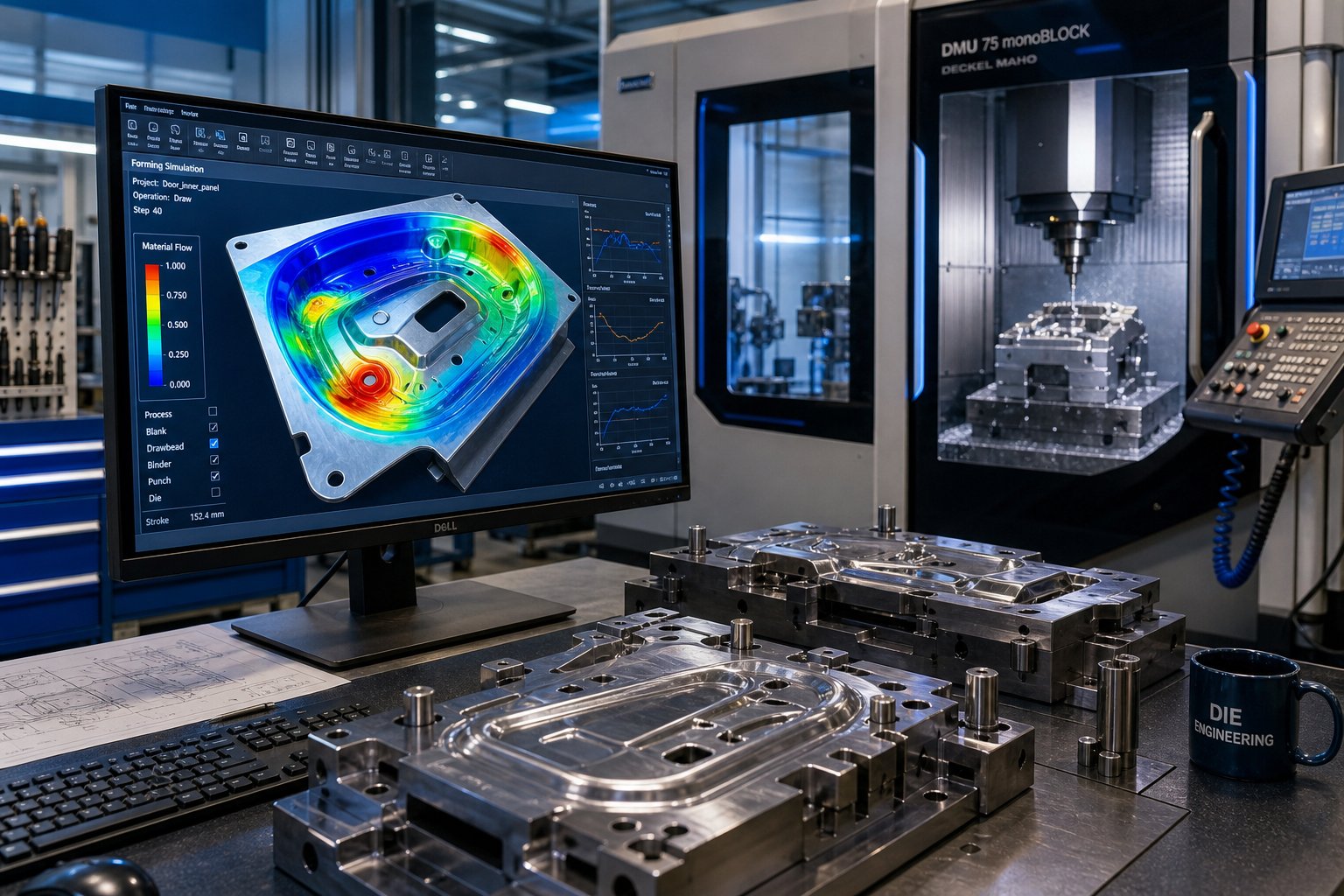

Simulare CAE și încercare virtuală.Înainte ca orice unelte de matriță să fie prelucrate, software-ul de simulare prezice fluxul de material, subțierea, încrețirea și returul. Acest pas de validare digitală detectează probleme care altfel ar apărea doar în timpul încercării fizice - economisind săptămâni și, potențial, zeci de mii de dolari în cicluri de reprelucrare.

Prototiparea.Unii -furnizori de servicii complete oferă instrumente-soft sau prototipare rapidă pentru a valida geometria și potrivirea pieselor înainte de a se angaja la unelte de producție întărite. Acest pas intermediar reduce riscul pentru proiectele complexe sau de prima{3}}generație.

Ștanțarea producției.Aici este locul în care modelul diferă cel mai mult de la un magazin cu matrițe-doar. Un furnizor de servicii complete -vă gestionează producția pe presele lor folosind matrițele pe care le-a construit. Ei dețin întregul lanț de cauze-și-efect - dacă piesele ies din toleranță, ei nu pot arăta cu degetul către un ștanțator separat, deoarece ele sunt ștampila.

Operatii secundare si montaj.Taletul, sudarea, instalarea insertului, vopsirea, placarea și asamblarea finală completează oferta. După cum subliniază ghidul industriei privind selectarea partenerilor de ștanțare, aceste capabilități - indiferent dacă sunt furnizate la domiciliu sau printr-o rețea administrată de furnizori - permit clienților să primească o soluție completă de piese, în loc să coordoneze mai mulți furnizori ei înșiși.

Beneficiul practic este simplu: mai puține preluări. Operațiunile integrate pe verticală mențin proiectarea sculelor, prelucrarea, testarea și producția sub un singur acoperiș. Schimbările pot fi implementate în ore mai degrabă decât în ​​săptămâni, deoarece echipa care a proiectat matrița este aceeași echipă care conduce presa. Stivuirile de toleranță-care apar de obicei atunci când componentele turnate sau ștanțate se deplasează între furnizori deconectați sunt surprinse mai devreme atunci când coordonarea are loc în cadrul unei singure organizații. Pentru programele în care viteza-de -marketing contează - și când nu? - termenele comprimate și responsabilitatea centralizată fac o diferență măsurabilă.

Când o construcție specializată-pentru-magazin de matrițe de imprimare are sens

Integrarea completă-serviciilor sună convingătoare, dar nu este întotdeauna răspunsul corect. Un atelier de matrițe dedicat -, unul care construiește matrița dvs. personalizată exact la tipăriturile dvs. de inginerie și oferă un instrument finit - rămâne alegerea mai bună în mai multe scenarii comune.

Dacă organizația dvs. are o echipă de inginerie puternică-internă care se ocupă de DFM, de simulare și de proiectare a aspectului benzilor, este posibil să nu aveți nevoie de - sau să doriți - ca un furnizor să dubleze această lucrare. Cumpărați expertiză în execuția de prelucrare și asamblarea matrițelor, nu servicii de proiectare. Plata pentru cheltuielile generale de inginerie a unui partener de servicii complete-, atunci când aveți deja acele capabilități interne, adaugă costuri fără a adăuga valoare.

În mod similar, atunci când designul matriței dvs. este deja validat - poate transferat dintr-un program anterior sau construit din standarde de instrumente dovedite, - un atelier de construcție-pentru-tipărire poate fi executat mai rapid și la un cost mai mic decât un furnizor de servicii complete-al cărui flux de lucru include etape de revizuire a designului de care nu aveți nevoie. Gândiți-vă la asta ca fiind diferența dintre angajarea unui arhitect pentru a vă proiecta casa și angajarea unui constructor pentru a construi unul din planuri finite.

Există, de asemenea, o rațiune strategică pentru separarea sculelor de producție. Unii cumpărători păstrează în mod deliberat relația matriță și scule independentă de furnizorul lor de ștanțare pentru a menține flexibilitatea. Dacă matrița dvs. de producție are performanțe slabe, puteți muta matrița într-un alt magazin de presă fără a încurca constructorul de scule în tranziție. Această modularitate vine cu prețul unei cheltuieli generale de gestionare a furnizorilor, dar oferă echipelor de achiziții o mai mare pârghie și opționalitate.

Atelierele specializate de matrițe funcționează adesea ca organizații mai mici și mai slabe - uneori operațiuni standard de scule și matrițe, cu o expertiză regională profundă și decenii de experiență în anumite tipuri de matrițe. Ceea ce le lipsește în lățime, compensează cu concentrare. Un magazin care a petrecut 30 de ani construind altceva decât matrițe progresive pentru industria conectorilor electrici poate depăși un concurent mai mare de servicii complete-pentru acel tip de instrument specific, chiar dacă compania mai mare oferă un meniu mai larg de servicii.

Decizia de construire vs. de cumpărare pentru instrumentele interne-

Dincolo de a alege între furnizorii de servicii complete și -build-pentru a tipări, unii producători se confruntă cu o întrebare mai fundamentală: ar trebui să investim în propria noastră capacitate de-fabricare a matrițelor? După cum evidențiază analiza-internă a operațiunilor cu scule și matrițe, departamentele interne de scule pot oferi durate mai rapide, iterații de proiectare mai flexibile și un control mai strict al procesului -, dar numai dacă investiția se aliniază cu realitatea dvs. de producție.

Iată care sunt factorii care înclină de obicei decizia în fiecare direcție:

• Factori care favorizează-construcția casei de matrițe:
  • Volume mari de producție care mențin producătorii de scule utilizați în mod constant
  • Iterații frecvente de proiectare care necesită modificări rapide ale matriței - echipele interne pot face ajustări în ore în loc de săptămâni
  • Alinierea competențelor de bază - dacă fabricarea sculelor și matrițelor este esențială pentru avantajul tău competitiv, deținerea capacității o protejează
  • Sensibilitatea proprietății intelectuale, în cazul în care modelele de matrițe brevetate trebuie să rămână între cei patru pereți
  • Buget de capital suficient pentru a investi în centre de prelucrare CNC, electroeroziune cu sârmă, echipamente de șlefuit și producători de scule calificați
• Factori care favorizează externalizarea către un atelier de matrițe sau un furnizor de servicii complete{0}:
  • Volume de producție mai scăzute sau variabile care ar lăsa o încăpere internă de scule subutilizată
  • Construiri rare de matrițe noi - dacă lansați două sau trei instrumente noi pe an, menținerea unui personal de scule cu normă întreagă-este greu de justificat
  • Bugetul limitat de capital sau spațiul pentru echipamente{0}}de fabricare a matrițelor
  • Nevoia de capabilități specializate (CNC cu pat mare-, electroeroziune cu sârmă avansată, prelucrare pe 5-axe) care sunt prohibitive din punct de vedere al costurilor pentru utilizare ocazională
  • Preferința de a concentra resursele interne pe ingineria și producția de produse, mai degrabă decât pe fabricarea sculelor de matriță

Mulți producători aterizează pe o abordare hibridă. Ei mențin o mică cameră internă de scule pentru întreținerea matrițelor, modificări minore și reparații de urgență - sarcini în care viteza este critică - în timp ce externalizează noile construcții de matrițe și recondiționări majore către furnizori externi. Acest model surprinde beneficiul de receptivitate al capacității interne-fără a necesita investiția totală de capital a unui atelier de matrițe auto-suficient.

Indiferent de modelul pe care îl alegeți - partener complet de servicii, -pentru a-specialist în tipărire sau-capacitate internă -, decizia rămâne valabilă doar dacă puteți evalua cu exactitate furnizorii de pe lista dvs. scurtă. A ști ce să măsoare, ce certificări contează de fapt și cum să evaluezi factorii mai puțin tangibili, cum ar fi comunicarea și disciplina de management de proiect, este diferența dintre o decizie de aprovizionare care plătește dividende și una care generează regrete costisitoare.

Un cadru practic pentru evaluarea producătorilor de matrițe de ștanțare

A ști ce model de furnizor se potrivește cu proiectul dvs. - partenerului de servicii complete, -pentru-tipărit sau ceva între - este doar jumătate din ecuație. Întrebarea mai dificilă este cum să măsurați în mod obiectiv dacă un anumit furnizor de pe lista dvs. scurtă poate livra efectiv. Parcurgeți materialele de marketing ale unui magazin de matrițe și veți găsi fiecare dintre ele pretinzând precizie, calitate și livrare-la timp. Provocarea este depășirea acestor afirmații cu un proces de evaluare structurat care separă producătorii de matrițe de ștanțare cu adevărat capabili de cei care par capabili pe hârtie.

Ceea ce urmează este un cadru prioritizat pe care îl puteți aplica direct listei dvs. scurte de aprovizionare -, organizat în jurul celor trei dimensiuni care contează cel mai mult: capacitatea tehnică, sistemele de calitate și factorii deseori-necuveniți, care determină dacă un proiect se desfășoară fără probleme sau se transformă în întârzieri costisitoare.

Evaluarea capacității tehnice

Începeți cu podeaua magazinului. Echipamentul instalat de un furnizor și capacitatea de prelucrare a matrițelor vă spun mai multe despre capacitatea lor reală decât orice broșură. Iată ce trebuie verificat - și de ce contează fiecare element:

• Capacitate de prelucrare CNC:Uitați-vă la numărul de arbore, dimensiunile patului și configurațiile axelor. Un magazin care rulează mori cu trei-axe poate gestiona matrițe de șablonare simple, dar se va lupta cu cavități progresive complexe ale matriței care necesită conturare pe 5-axe. Întrebați și despre ratele de utilizare a mașinilor - un magazin care funcționează la o capacitate de 95% va avea o flexibilitate limitată de programare pentru proiectul dvs.
• EDM cu sârmă și capabilități de șlefuire:EDM cu sârmă este coloana vertebrală a producției de blocuri de perforare și matriță de precizie, permițând distanțe strânse - adesea ±0,002 mm - care separă o matriță de tablă de calitate de una care produce bavuri excesive sau defectare prematură a perforației. Șlefuirea suprafeței și a șlefuirii completează lucrările EDM pentru finisajele finale pe suprafețele critice de îmbinare. Dacă un furnizor subcontractează aceste operațiuni, adăugați timp de livrare și pierdeți controlul direct al calității asupra celor mai precisi-pași critici din construcția matriței.
• Tratament termic intern{0}:Călirea și revenirea oțelurilor pentru scule (D2, M2, A2) afectează direct longevitatea matriței. Furnizorii care externalizează tratarea termică introduc o variabilă pe care nu o pot controla pe deplin -, iar întârzierile de livrare la instalațiile externe de tratare termică sunt o sursă comună de derapaj de program care apare rar în oferta originală.
• Tonajul de presă pentru încercare:Un constructor de matrițe are nevoie de prese de încercare care se potrivesc cu tonaj, dimensiunea patului și caracteristicile cursei presei dumneavoastră de producție. Dacă un furnizor construiește o matriță de presă, dar o poate încerca doar pe o presă care nu reproduce condițiile dvs. de producție, amânați efectiv validarea reală la propriul etaj - și descoperiți probleme în cel mai rău moment posibil. Verificați dacă magazinul are prese adecvate pentru cerințele matriței dvs., inclusiv înălțimea de închidere adecvată și compatibilitatea liniei de alimentare.
• Echipamente de metrologie:Mașinile de măsurare a coordonatelor (CMM-uri), sistemele de scanare optică și profilometrele de suprafață sunt instrumentele care confirmă dacă matrițele și blocurile de matriță pentru presa de perforare îndeplinesc de fapt specificațiile de imprimare. Un magazin fără metrologie modernă se bazează pe măsurarea manuală și pe judecata operatorului - acceptabilă pentru unelte simple, dar un risc semnificativ pentru lucrări complexe, cu toleranță-strânsă. Solicitați să vedeți rapoarte de inspecție recente din proiecte comparabile pentru a evalua atât capacitatea echipamentului, cât și disciplina de măsurare.

Un sfat practic: solicitați un tur al instalației - în persoană sau virtual. Furnizorii încrezători în capacitățile lor îl salută bine. Cei care rezistă sau amână semnalează ceva demn de înțeles înainte de a efectua o comandă de cumpărare.

Sisteme de calitate și certificări

Certificarile contează, dar nu toate certificările au aceeași greutate pentru proiectul dvs. specific. Relevanța depinde în întregime de industria pe care o deserviți și de documentația la care se așteaptă clientul final.

ISO 9001stabilește controlul procesului de management al calității de bază -, îmbunătățirea continuă și procedurile documentate. Este pragul minim, nu un factor de diferențiere. Un furnizor care deține doar ISO 9001 nu are nicio obligație să furnizeze instrumentele de bază ale AIAG - APQP, PPAP, FMEA, Planuri de control, MSA sau SPC - pe care sectorul auto și alte sectoare solicitante le necesită ca produse standard.

IATF 16949stratifică cerințele specifice pentru automobile-pe lângă ISO 9001. Un furnizor certificat trebuie să mențină procesele FMEA pentru fiecare operațiune de producție, să ruleze SPC pe caracteristici speciale cu praguri Cpk documentate (mai mare sau egal cu 1,67 la aprobarea inițială, mai mare sau egal cu 1,33 în producția{5}} în curs de desfășurare{5}} și să ofere trasabilitate{5}} în curs de desfășurare{5}} materie primă prin piesele expediate. Dacă căutați programe pentru automobile, IATF 16949 nu este opțional - este biletul de intrare. Verificați starea certificării prin IATF Global Oversight, unde fiecare certificat valabil este înregistrat public cu domeniul său exact și data de expirare.

AS9100se aplică lanțurilor de aprovizionare aerospațiale și de apărare, adăugând cerințe pentru managementul riscurilor, controlul configurației și prevenirea pieselor contrafăcute, care depășesc cu mult managementul general al calității.ISO 13485acoperă fabricarea dispozitivelor medicale, cu accent pe controalele de proiectare, protocoalele de validare și trasabilitatea reglementărilor pe care FDA și auditorii organismelor notificate o caută în mod special.

Dincolo de insigna de certificare în sine, săpați în realitatea operațională. Un furnizor poate deține un certificat IATF 16949 și poate oferi în continuare o calitate inconsecventă dacă procesele documentate nu sunt urmate cu rigurozitate în atelier. Pune întrebări specifice:

• Pot produce un pachet PPAP completat - care să includă rapoarte dimensionale, certificări de materiale, diagrame de flux de proces și studii de capacitate - pentru setul dvs. de matrițe de presă într-un interval de timp definit?
• Mențin planuri de control activ pentru fiecare matriță în producție, cu frecvențe de inspecție definite și planuri de reacție pentru condiții de toleranță în afara--?
• Procesul lor FMEA este un document viu care este actualizat atunci când apar modificări de inginerie sau un fișier static creat în timpul aprobării inițiale și niciodată revizuit?

Distincția dintre un deținător de certificare care respectă standardul și unul care îl tratează ca pe un activ de marketing apare rapid odată ce începi să ceri exemple de documentație specifice. După cum subliniază cercetarea privind managementul performanței furnizorilor, certificările independente stabilesc încredere -, dar procesele de calitate documentate precum PPAP, FMEA și planurile de control sunt dovada operațională că sistemul funcționează cu adevărat.

Capacitate, comunicare și management de proiect

Capacitatea tehnică și certificările de calitate pot fi evaluate de la distanță. Factorii din această a treia categorie - factorii delicati - se dezvăluie doar prin interacțiune directă și influențează în mare măsură dacă proiectul dvs. atinge reperele sale sau trece în întârzieri costisitoare.

Management de proiect dedicat.Furnizorul desemnează un singur punct de contact care deține cronologia proiectului dvs., coordonează între inginerie și atelier și comunică în mod proactiv starea? Sau vă veți găsi urmărind actualizări în trei departamente diferite? Un manager de proiect dedicat nu este un lux -, ci este mecanismul care împiedică micile erori de comunicare să se transforme în probleme majore de program.

Urmărire transparentă a reperelor.Întrebați cum raportează furnizorul progresul. Cei mai buni furnizori de matrițe de ștanțare oferă actualizări regulate de reper - finalizarea revizuirii designului, comandarea oțelului, începerea și terminarea prelucrării matrițelor, asamblarea și programarea încercării - cu documentație fotografică sau video în etapele cheie. Furnizorii care trec liniștiți între plasarea comenzii și expedierea matrițelor reprezintă un risc de programare pe care nu îl veți vedea venind până nu va fi prea târziu.

Reactivitate la schimbările de inginerie.Practic, fiecare proiect de matriță implică cel puțin o schimbare de inginerie după începerea construcției. Modul în care un furnizor gestionează schimbările - viteza evaluării impactului lor, claritatea revizuirii costurilor și calendarului lor, dorința lor de a se adapta fără a pune în aplicare procesul de modificare a comenzii - dezvăluie mai multe despre dinamica parteneriatului decât orice conversație pre-prevânzare. Solicitați exemple specifice despre modul în care au gestionat modificările de la jumătatea-construcției în proiectele anterioare.

Disponibilitatea de a găzdui audituri ale instalațiilor.Indiferent dacă evaluezi un constructor de set de matrițe de presa hidraulice sau un specialist de matriță progresiv, deschiderea unui furnizor la vizitele la unități se corelează puternic cu încrederea în propriile operațiuni. Rezistența la audituri - indiferent dacă este încadrată ca constrângeri de programare, probleme de confidențialitate sau o simplă abatere - este un semn de avertizare care merită luat în serios.

Reunind toate aceste dimensiuni, iată o listă de verificare prioritizată pe care o puteți aplica direct oricărui furnizor de pe lista dvs. scurtă. Clasați fiecare furnizor în funcție de aceste criterii, ponderându-le în funcție de cerințele specifice ale proiectului dumneavoastră:

1. Se potrivește capacitatea tehnică- Echipamentul furnizorului, capacitatea de prelucrare a matrițelor și infrastructura de încercare se aliniază cu cerințele specifice ale presei și matrițelor proiectului dvs.?
2. Relevanța certificării calității- Deține furnizorul certificarea specifică pe care o cere industria dvs. (IATF 16949, AS9100, ISO 13485) și poate demonstra respectarea operațională - nu doar un certificat pe perete?
3. Experiență specifică-industriei- Furnizorul a livrat matrițe comparabile pentru aplicații comparabile? Experiența dovedită în domeniul dumneavoastră reduce riscul mai mult decât competența generalizată în mai multe sectoare.
4. Adâncimea suportului de inginerie- Poate furnizorul să ofere feedback DFM semnificativ, simulare de formare și optimizare a designului - sau sunt strict o operațiune de tipărire-pentru-? Potriviți acest lucru cu propriile resurse de inginerie.
5. Comunicare și transparență- Furnizorul atribuie un management de proiect dedicat, oferă raportări proactive ale reperelor și gestionează schimbările de inginerie cu profesionalism și rapiditate?
6. Considerații geografice și logistice- Cum afectează locația furnizorului timpul de livrare, costul de expediere, fezabilitatea auditului unității și comunicarea-în timp real? Proximitatea nu este întotdeauna decisivă, dar implicațiile sale practice ar trebui cântărite în mod explicit.

Tipăriți această listă. Notați fiecare furnizor de pe lista dvs. scurtă de la 1 la 5 pentru fiecare criteriu. Exercițiul durează mai puțin de o oră per furnizor și dezvăluie lacune de capacitate pe care nu le va dezvălui niciodată o comparație a ofertei.

Al șaselea criteriu - considerații geografice și logistice - merită mult mai multă atenție decât îi acordă majoritatea cumpărătorilor. Decizia dintre aprovizionarea pe plan intern și deplasarea offshore are implicații de cost care se extind cu mult dincolo de prețul matriței cotat, iar adevăratul cost total de deținere arată adesea dramatic diferit de numărul de pe comanda de cumpărare.

Aprovizionarea internă vs. offshore și costul total de proprietate

Ați găsit un furnizor care are rezultate bune în ceea ce privește capacitatea tehnică, deține certificările potrivite și comunică clar în faza de ofertare. Apoi două cotații ajung pe biroul tău: unul de la un producător autohton de matrițe la 185.000 USD și altul de la o fabrică de matrițe de ștanțare offshore la 110.000 USD. Diferența de preț este imposibil de ignorat -, dar este reală? Răspunsul depinde în întregime de costurile pe care le numărați.

Geografia surselor este una dintre cele mai importante - și cel mai frecvent calculate greșit - variabile în achiziționarea matrițelor. Prețul cotat al matriței captează doar o fracțiune din investiția totală, iar cumpărătorii care optimizează exclusiv pentru acest număr descoperă de obicei că cea mai ieftină comandă de achiziție generează cel mai scump proiect. Înțelegerea a ceea ce costă de fapt aprovizionarea internă și offshore necesită să privim dincolo de elementul rând și în întregul ciclu de viață al relației cu scule.

Avantajele și limitările aprovizionării interne

Colaborarea cu producătorii autohtoni de matrițe oferă un set de beneficii practice care sunt ușor de subestimat până când veți experimenta alternativa. Cea mai imediată este viteza de comunicare. Când echipa dvs. de inginerie și constructorul de matrițe funcționează în același fus orar - sau aproape de acesta, - întrebările primesc răspuns în ore, nu în zile. O clarificare a designului care necesită un apel telefonic rapid la nivel intern poate deveni o buclă de feedback de 24 de ore cu un partener offshore cu 13 ore înainte, unde e-mailul dvs. de dimineață ajunge la sfârșitul zilei de lucru și răspunsul acestuia așteaptă până în dimineața următoare.

Proximitatea face, de asemenea, auditurile instalațiilor mai degrabă practice decât aspiraționale. Puteți vizita un atelier de matrițe autohtone pentru o după-amiază, puteți merge pe podea, puteți inspecta echipamentele și puteți face cunoștință cu producătorii de scule care vă vor construi matrița -, totul fără a rezerva zboruri internaționale, a aranja vize sau a pierde o săptămână de productivitate. Această accesibilitate nu este o comoditate minoră; este un mecanism de asigurare a calității. Cumpărătorii care inspectează fizic capacitățile, curățenia și organizarea unui magazin înainte de a atribui un contract prind lacune de capacitate pe care niciun chestionar sau apel video nu le dezvăluie.

Alte avantaje interne includ:

• Timp de livrare mai scurt și mai previzibil- fără transport maritim, fără vămuire, fără variabilitate a congestiei portuare
• Logistica simplificată- transportul terestre în interiorul țării reduce riscul de deteriorare a tranzitului și elimină taxele de import și expunerea la tarife
• Protecție IP mai puternică- Cadrele legale din SUA oferă protecții aplicabile pentru modelele de matrițe proprii, datele CAD și metodele de proces care sunt mult mai dificil de aplicat în străinătate
• Întreținere și reparare mai ușoară a matriței- când o matriță are nevoie de rectificare, reparare sau modificare la mijlocul-producției, un producător autohton de matriță o poate transforma în câteva zile și nu în săptămâni

Limitarea este la fel de simplă: ratele forței de muncă autohtone sunt mai mari, iar această realitate este direct în stabilirea prețurilor. Un producător de matrițe de ștanțare a metalelor care operează în SUA sau Europa de Vest suportă costuri salariale, cheltuieli generale pentru instalații și cheltuieli de conformitate cu reglementările mai mari decât omologii din regiuni cu-costuri mai mici. Pentru instrumente simple, în care complexitatea ingineriei este scăzută, această majoră de preț poate fi semnificativă - uneori cu 30% până la 50% peste cotațiile offshore pentru un domeniu de aplicare comparabil.

Constrângerile de capacitate pot apărea și pe plan intern. Producătorii de scule calificați sunt insuficienti în America de Nord și Europa, iar timpii de livrare la magazinele interne de top-se pot întinde mai mult decât alternativele offshore care operează forță de muncă mai mare pe mai multe schimburi. Dacă calendarul programului dvs. este agresiv, disponibilitatea capacității interne devine o constrângere practică care merită investigată la începutul procesului de cotare.

Realități de aprovizionare offshore și costuri ascunse

Aprovizionarea cu matrițe offshore - de obicei din China, Taiwan, Coreea de Sud sau India - atrage cumpărători cu prețuri cotate substanțial mai mici. Și aceste economii sunt reale la nivelul-comenzii de achiziție. Problema este că comanda de cumpărare captează doar o parte din ceea ce vei cheltui de fapt.

Luați în considerare costurile care apar rar pe oferta inițială, dar care se materializează în mod fiabil în cadrul proiectelor de matrițe offshore:

• Livrare internațională și vamă:Transportul maritim pentru scule grele adaugă mii de dolari pe matriță. Taxele vamale, taxele de intermediere și potențialele suprataxe tarifare se strâng deasupra. Volatilitatea livrărilor - de tipul care a transformat timpii de tranzit previzibili în întârzieri de mai multe-luni în timpul recentelor întreruperi ale lanțului global de aprovizionare - introduce riscul că nicio cotație fixă ​​nu poate acoperi complet.
• Taxa generala de comunicare:Diferențele de fus orar forțează comunicarea asincronă care prelungește ciclurile de decizie. O întrebare de design care apare luni dimineața poate să nu primească un răspuns de fond până marți. Înmulțiți acest lucru în zeci de schimburi de inginerie în timpul unei construcții complexe a matriței, iar impactul cumulativ al cronologiei devine semnificativ. Diferențele de limbă adaugă un alt strat de frecare - nuanțele tehnice legate de degajările matriței, gradele materialelor sau cerințele de finisare a suprafeței pot fi pierdute sau interpretate greșit în traducere.
• Costuri de călătorie pentru participarea la proba:Trimiterea unui inginer pentru a asista la încercarea în străinătate înseamnă bilet de avion internațional, hotel, diurnă și o săptămână sau mai mult distanță de alte proiecte. Mulți cumpărători omit acest pas pentru a economisi bani - și apoi descoperă probleme de calitate abia după ce matrița ajunge în țară, când costurile de corecție se înmulțesc.
• Complexitatea schimbării tehnice:Schimbările după ce a început construcția matrițelor sunt o provocare pentru orice furnizor. Cu un partener offshore, devin exponențial mai greu. Combinația dintre întârzierile fusului orar, riscurile de traducere și interacțiunea limitată-în timp real transformă o ECO simplă într-o negociere de mai multe-săptămâni care poate bloca întregul proiect.
• Probleme de calitate descoperite la livrare:Poate cel mai scump cost ascuns. Când sosește o matriță offshore și nu îndeplinește specificațiile - toleranțe incorecte, uzură prematură, finisare slabă a suprafeței - opțiunile dvs. sunt limitate. Expedierea matriței înapoi pentru corecție adaugă săptămâni și mii de costuri logistice. A-l repara pe plan intern înseamnă să plătești de două ori pentru aceeași muncă. Oricum, data lansării producției este în pericol.

Așteptările privind timpul de livrare merită o atenție specială. Companiile offshore producătoare de matrițe citează adesea timpi de construcție comparabili cu magazinele autohtone - 12 până la 16 săptămâni pentru o matriță progresivă, de exemplu. Pe hârtie, cronologia arată echivalentă. În practică, livrarea de la ușă la ușă spune o altă poveste. Adăugați patru până la șase săptămâni pentru transportul maritim, vămuirea și transportul intern. Luați în considerare potențialele întârzieri ale porturilor. Luați în considerare posibilitatea ca problemele de încercare descoperite de la distanță să necesite cicluri suplimentare de iterație cu bucle de feedback mai lente. Cronologia totală realistă pentru o matriță offshore se întinde frecvent cu 20% până la 40% dincolo de durata de construcție indicată -, un decalaj care se poate ciocni dureros cu programele de lansare a producției.

Durabilitatea matrițelor este de asemenea inclusă. După cum evidențiază analiza ciclului de viață a sculelor de la producători autohtoni de matrițe cu experiență, matrițele offshore de calitate inferioară-se pot uza mai repede, permițând defectelor să apară mai repede și necesitând intervenții de întreținere mai frecvente. O matriță garantată pentru peste 1.000.000 de lovituri înainte de întreținere față de una care începe să producă o deviere a calității la 300.000 de lovituri reprezintă o diferență masivă în ceea ce privește economia producției - chiar dacă costul inițial al sculelor a fost jumătate.

O perspectivă a costului total de proprietate

Decizia corectă de aprovizionare nu se referă la intern versus offshore în rezumat -, ci se referă la care abordare oferă cel mai mic cost total pentru proiectul dvs. specific, reprezentând fiecare dolar pe care îl veți cheltui pe parcursul ciclului de viață al sculelor. Tabelul de mai jos prezintă dimensiunile cheie ale costurilor una lângă alta, pentru a vă ajuta să faceți acea evaluare cu vizibilitate deplină.

Câteva modele apar clar. Aprovizionarea offshore oferă cea mai mare valoare a programelor cu volum-sensibile la costuri, cu volum mare-în care proiectarea matriței este complet validată, modificările de inginerie sunt puțin probabile, iar cumpărătorul are procese mature de gestionare a furnizorilor pentru a gestiona comunicarea asincronă și logistica internațională. Tipurile de matriță mai simple - matrițele de golire, uneltele de formare cu o singură-stație - cu specificații bine-definite și riscul minim de iterație sunt candidați naturali.

Aprovizionarea internă își câștigă premiul pentru proiecte complexe, iterative sau programate-critice. Matrițe progresive cu toleranțe strânse, instrumente de prima-generație în care sunt posibile modificări de design în timpul construcției, matrițe pentru industriile reglementate care necesită o documentație extinsă și programe în care datele de lansare a producției nu lasă un tampon pentru întârzierile de expediere - acestea sunt scenarii în care proximitatea se plătește de mai multe ori.

Echipele de achiziții cu experiență adoptă din ce în ce mai mult o abordare hibridă care surprinde beneficiile ambelor modele. Strategia este simplă: aprovizionați cu instrumente mai simple,-cu risc redus, în larg, acolo unde economiile de costuri sunt cel mai probabil să supraviețuiască contactului cu realitatea, păstrând în același timp matrițe progresive complexe și programați-unelte critice interne sau nearshore. Această împărțire vă permite să optimizați cheltuielile totale fără a concentra riscul într-o singură zonă de aprovizionare.

Indiferent de direcția în care te înclini, decizia privind geografia aprovizionării este în cele din urmă un exercițiu de gestionare a riscurilor deghizat ca o comparație a costurilor. Prețul cotat este cel mai vizibil număr -, dar rareori este cel mai important. Costul total de proprietate, inclusiv fiecare cheltuială ascunsă de la volatilitatea transportului până la ciclurile de reprelucrare până la logistica de întreținere a matrițelor, este valoarea care determină dacă decizia dvs. de aprovizionare pare inteligentă la șase luni după semnarea comenzii de achiziție sau devine o poveste de avertizare pe care o împărtășiți următorului manager de achiziții care vă moștenește biroul.

Cu toate acestea, chiar și o strategie de aprovizionare geografică bine-motivată nu vă poate proteja de un furnizor fundamental nepotrivit. Anumite semne de avertizare - vizibile în timpul procesului de evaluare dacă știți unde să căutați - semnalează probleme pe care nici o cantitate de modelare a costurilor nu le poate compensa. Recunoașterea acelor semnale roșii înainte de a efectua o comandă de cumpărare valorează mult mai mult decât orice economii la prețul matriței cotat.

Steaguri roșii și semne de avertizare la verificarea furnizorilor

Un preț competitiv al matriței și o prezentare rafinată a capabilităților pot face aproape orice furnizor să pară calificat. Problemele apar rareori în timpul fazei de cotare - ele apar la câteva săptămâni de la o construcție, când echipa dvs. de ingineri descoperă că prelucrarea critică a fost subcontractată fără notificare sau când sosesc mostre de testare cu abateri nedocumentate pe care nimeni nu le poate explica. Până atunci, cronologia dvs. este compromisă, bugetul dvs. se extinde, iar schimbarea furnizorilor la mijlocul-proiectului are propriul cost ridicat.

Învățarea de a identifica semnele de avertizare devreme - înainte de semnarea comenzii de achiziție - este una dintre cele mai valoroase abilități pe care le poate dezvolta un profesionist în aprovizionare. Semnalele roșii de mai jos sunt extrase din-modele din lumea reală care prezic în mod constant problemele proiectului. Tratați-le ca un diagnostic pre-angajament, nu un motiv pentru a nu avea încredere în fiecare furnizor de pe lista dvs.

Semne de avertizare în capacitățile furnizorului

Cea mai rapidă modalitate de a evalua capacitatea reală a unui furnizor este să se uite la ceea ce dețin față de ceea ce externalizează. Un atelier de matrițe care nu are-prelucrare CNC sau electroeroziune cu sârmă subcontractează operațiunile-critice de cea mai mare precizie din întreaga construcție a matriței. Acest lucru nu îi descalifică automat, dar înseamnă că nu pot controla direct toleranțele, randamentul sau calitatea lucrării care contează cel mai mult. Dacă proiectul dvs. implică unelte complexe de ștanțare - matrițe progresive, ansambluri de perforare cu degajare strânsă-, secțiuni de matriță întărite care necesită tăieri sub-EDM -, un furnizor care exclude faptul că lucrul prezintă risc în punctele exacte în care precizia nu este-negociabilă.

Alte semne de avertizare-de avertizare legate de capacitate de urmărit:

• Imposibilitatea de a afișa părți eșantioane sau videoclipuri de încercare- un furnizor capabil va avea dovezi de muncă comparabilă. Dacă nu pot produce date de încercare, rapoarte dimensionale sau chiar fotografii din proiecte similare, evaluezi o revendicare mai degrabă decât un istoric.
• Fără prototip sau capacitate{0}}de scurtă duratăFurnizorii - care se pot angaja numai pentru unelte de producție complete, fără nicio etapă de validare intermediară, vă lasă să vă asumați toate riscurile pentru proiectele de prima-generație.
• Nu există personal de inginerie disponibil pentru discuțiile DFM- dacă nu există nimeni din partea furnizorului care să vă poată examina geometria piesei și să semnaleze preocupările privind fabricabilitatea înainte de a începe proiectarea matriței, lucrați cu un magazin care construiește ceea ce desenați - chiar și atunci când ceea ce ați desenat are probleme. O presă de ștanțare a matriței va reproduce cu fidelitate fiecare defecțiune coaptă într-un design de matriță prost revizuit.
• Nu există referințe sau exemple de caz pentru lucrări similare- furnizori cu experiență care deservesc industria dvs. sau nivelul de complexitate al matriței vor avea clienți dispuși să garanteze pentru ei. Reticența de a furniza referințe, așa cum confirmă cercetarea de audit al furnizorilor, este un indicator de risc semnificativ care se corelează adesea cu deficiențe operaționale mai profunde.

Lacunele procesului de documentare și calitate

Fabricarea matrițelor conform specificațiilor stricte este doar jumătate din muncă. Demonstrarea faptului că matrița îndeplinește aceste specificații - și menținerea acestei dovezi în timp - este ceea ce separă operațiunile profesionale de magazinele care funcționează numai pe baza reputației.

Fiți precauți cu orice furnizor care se opune la furnizarea de documentație PPAP sau o tratează ca un supliment opțional-mai degrabă decât un produs standard. PPAP există pentru a verifica dacă procesul furnizorului poate produce în mod constant piese care îndeplinesc cerințele dumneavoastră de inginerie. Un furnizor care nu poate - sau nu - asambla un pachet PPAP complet vă spune ceva important despre modul în care gestionează calitatea, indiferent dacă intenționează sau nu.

La fel de grăitor este ceea ce se întâmplă la încercare. Dacă un furnizor livrează piese de probă de la mașina sa de ștanțat cu matriță fără rapoarte de inspecție însoțitoare - date dimensionale, certificări ale materialelor, studii de capacitate -, nu aveți o bază obiectivă pentru acceptarea sau respingerea sculelor. Vă bazați pe evaluarea vizuală și pe încredere, niciuna dintre acestea nu se extinde în mod fiabil în volumele de producție.

Sapă mai departe în sistemele de întreținere și trasabilitate. Un furnizor care construiește matrițe de presă metalice pentru producție de-volum mare ar trebui să aibă protocoale documentate pentru intervalele de întreținere a matrițelor, programele de reșlefuire și urmărirea înlocuirii componentelor. Fără acestea, repararea uneltelor de ștanțare devine mai reactivă decât preventivă -, iar întreținerea reactivă este modul în care o matriță de 150.000 USD eșuează catastrofal la 400.000 de cicluri în loc să ruleze fără probleme peste 1.000.000. Lacunele de trasabilitate - incapacitatea de a urmări loturile de căldură din oțel matriță, certificările de duritate sau istoricul reviziilor componentelor - agravează problema făcând analiza cauzei rădăcină aproape imposibilă atunci când apar probleme.

După cum subliniază profesioniștii în auditul calității, certificatele de calibrare lipsă sau incomplete, jurnalele de proces învechite și reticența de a partaja datele de inspecție nu sunt neglijeri administrative minore. Acestea reflectă o cultură de management în care disciplina documentației nu a fost prioritizată - și acea cultură nu se limitează la documente. Se arată în calitatea matriței, fiabilitatea livrării și modul în care problemele sunt gestionate atunci când apar inevitabil.

Prețuri și semnale roșii de comunicare

Prețurile și modelele de comunicare în timpul fazei de cotație sunt predictori surprinzător de fiabili ai calității execuției proiectului. Atenție la aceste semne de avertizare:

• Cotații semnificativ sub piață fără explicații- un preț cu 30% până la 40% sub sumele licitate concurente pentru același domeniu de aplicare ar trebui să declanșeze un control atent, nu sărbătorire. Cotațiile nerealist de scăzute, așa cum avertizează analiza riscului de achiziție, maschează frecvent costurile ascunse care apar mai târziu prin comisioane umflate ale comenzilor de modificare, retrogradări ale materialelor de scule sau probleme de calitate care necesită reluare internă.
• Nedorința de a oferi defalcări ale prețurilor bazate pe{0}}etalon- un furnizor transparent va detalia costurile pentru proiectare, achiziție de oțel, prelucrare, asamblare și încercare. O singură ofertă-forfetară fără detalii face imposibilă evaluarea încotro se îndreaptă banii dvs. sau identificarea unde a fost redusă domeniul pentru a atinge un număr scăzut.
• Angajamente vagi sau lipsă de timp- dacă un furnizor nu se poate angaja la anumite date de referință pentru o construcție a matriței, fie îi lipsește disciplina de management de proiect pentru a programa munca, fie este supraîncărcat și se acoperă împotriva întârzierilor pe care le anticipează deja.
• Nu există un contact dedicat pentru proiectI se spune lui - „să sune la birou”, în loc să primească un manager de proiect numit, indică faptul că proiectul dvs. de scule de ștanțare a metalelor va concura pentru a obține atenție cu orice altceva din atelier, fără ca nimeni să răspundă pentru progresul său.
• Rezistența la vizitele la unități sau la audituri virtuale- furnizorii care resping sau întârzie solicitările de audit pot ascunde lacune de capacitate, aranjamente de subcontractare sau condiții ale instalației care v-ar schimba evaluarea. Un magazin încrezător acceptă controlul.

Cea mai ieftină cotație a matriței duce aproape întotdeauna la cel mai mare cost total al proiectului atunci când sunt luate în considerare reprelucrarea, întârzierile și deșeurile. Economisirea de 20% la comanda de achiziție nu înseamnă nimic dacă cheltuiți cu 50% mai mult pentru corectarea problemelor pe care le-a garantat prețul scăzut.

Iată matematica incomodă: verificarea temeinică a matrițelor de perforare pentru furnizorii de scule de presă necesită timp - vizite la unități, apeluri de referință, revizuiri ale documentației, analiză detaliată a ofertei. Investiția respectivă ar putea adăuga două până la trei săptămâni calendarului de aprovizionare. Dar o singură selecție proastă a furnizorului poate adăuga luni de întârzieri, zeci de mii de costuri de reluare și daune incomensurabile programului dumneavoastră de producție și relațiilor cu clienții. Rentabilitatea unei evaluări inițiale amănunțite nu este incrementală -, ci exponențială.

Identificarea a ceea ce este în neregulă cu un furnizor este esențială, dar este doar o parte a evaluării. La fel de important este recunoașterea a ceea ce diferențiază-furnizorii de top - tehnologiile și capabilitățile moderne care indică un atelier de matrițe care operează la vârf, mai degrabă decât să folosească metode învechite.

Capacități moderne care deosebesc furnizorii de top

Semnalele roșii vă spun ce furnizori să eliminați. Dar odată ce ați eliminat riscurile evidente din lista dvs. scurtă, apare o întrebare mai dificilă: cum deosebești un furnizor competent de unul cu adevărat excelent? Răspunsul se reduce din ce în ce mai mult la adoptarea tehnologiei. Industria sculelor cu matrițe a trecut printr-o revoluție tehnologică liniștită în ultimul deceniu, iar decalajul dintre furnizorii care au investit în capabilități moderne și cei care se bazează încă pe metode vechi se lărgește rapid - cu consecințe directe pentru calitatea matrițelor, timpul de livrare și costul total al proiectului.

Trei domenii de capacitate, în special, îi separă pe cei mai importanți furnizori de scule de ștanțare și matrițe de astăzi de restul domeniului: software de simulare a formarii, tehnologie avansată de prelucrare și inspecție și aplicații emergente de fabricare aditivă. Cumpărătorii care verifică în mod activ acești factori de diferențiere raportează în mod constant mai puține iterații de încercare, timp mai rapid-până la-producție și costuri mai mici de instrumente pe ciclul de viață.

Software de simulare a matrițelor și de încercare virtuală

Imaginați-vă că tăiați oțel pentru scule în valoare de 80.000 USD, petreceți șase săptămâni prelucrându-l într-o matriță de precizie, asamblați-l, încărcați-l într-o presă de încercare - și descoperiți la prima lovire că piesa se încrețește de-a lungul unei flanșe critice. Acest scenariu nu este ipotetic; este realitatea costisitoare care apare atunci când dezvoltarea matrițelor se bazează în întregime pe încercarea fizică fără validare digitală mai întâi.

Simularea de formare bazată pe CAE-modifică ecuația în mod fundamental. Folosind analiza cu elemente finite (FEA), software-ul de simulare modelează întregul proces de ștanțare practic - prezicând modul în care tabla va curge în cavitatea matriței, unde materialul se va subțire periculos, unde se vor forma riduri și cât de mult va distorsiona piesa după deschiderea presei. După cum detaliază cercetările Keysight privind testele virtuale ale matrițelor, această abordare proactivă permite inginerilor să detecteze și să rezolve potențialele defecte înainte ca orice oțel să fie tăiat - comprimând timpii de livrare, reducând iterațiile fizice ale testării și scăzând semnificativ costul total de dezvoltare a matrițelor.

Beneficiile practice se adaugă pe parcursul ciclului de viață al proiectului. Predicția de retur, de exemplu, permite furnizorilor să compenseze digital suprafețele matriței - ajustând geometria sculei, astfel încât piesa să revină la forma corectă, în loc să necesite mai multe runde de corecție manuală prin încercări și erori. Pentru matrițele de ștanțare personalizate construite din aliaje avansate de-oțel sau aluminiu de înaltă rezistență, în care mărimile elastice sunt mai mari și mai puțin previzibile, simularea nu este deloc plăcută--de -, este diferența dintre o încercare de trei-iterații și un coșmar de zece{{8}iterații.

Analiza calității suprafeței adaugă un alt strat. Instrumentele moderne de simulare pot evalua defectele cosmetice prin inspecția virtuală a luminii-în încăperi, identificând distorsiunile de suprafață care ar deveni vizibile numai în condiții specifice de iluminare la nivelul atelierului. Pentru ștanțarea pieselor matrițelor destinate panourilor vizibile ale caroseriei auto sau produselor de larg consum, această capacitate surprinde defecte estetice pe care analiza tradițională a tensiunii și a deformarii le-ar pierde.

Ce ar trebui să caute cumpărătorii? Furnizorii care integrează simularea CAE în fluxul lor de lucru standard - de la evaluarea inițială a fezabilității până la execuții de probă -, în loc să o ofere ca supliment opțional-. Un furnizor caYICHEN, de exemplu, integrează simularea în fiecare fază a procesului lor de dezvoltare a matrițelor, de la analiza de fezabilitate și CAE până la prelucrare, execuții de probă și inspecție finală. Această integrare-la-cap la cap exemplifica abordarea modernă: simularea nu este un serviciu separat fixat pe un flux de lucru tradițional, ci un element de bază care modelează fiecare decizie din aval cu privire la proiectarea matrițelor și a parametrilor procesului.

Tehnologii avansate de prelucrare și inspecție

Simularea detectează problemele digital. Dar transpunerea unui design optimizat al matriței în scule fizice necesită încă o precizie de prelucrare pe care numai echipamentele moderne o pot oferi. Instrumentele de fabricare a matrițelor din magazinul unui furnizor vă spun exact unde se află în spectrul de capabilități.

Frezare CNC de-viteză marea transformat ceea ce se poate realiza în prelucrarea blocurilor de matriță și a cavităților. Fusoarele moderne de-viteză mare care rulează la 20.000 RPM sau mai mare produc finisaje de suprafață asemănătoare oglinzii- direct de pe mașină, reducând sau eliminând lustruirea manuală - un pas care a introdus inconsistență și a adăugat zile la programul de construcție. Prelucrarea CNC cu cinci-axe duce acest lucru mai departe, permițând prelucrarea geometriilor matrițelor complexe cu curbe compuse și decupări într-o singură configurație, în loc să necesite repoziționări multiple care introduc erori cumulate. Pentru lucrul cu matrițe de precizie pe scule progresive și de transfer, capacitatea pe 5 axe este un diferențiator semnificativ care afectează în mod direct precizia geometrică și timpul de livrare.

EDM cu fir cu precizie de poziționare sub-micronrămâne standardul de aur pentru prelucrarea matrițelor care necesită perforare strânsă-la-degajări ale matriței - care determină înălțimea bavurilor, calitatea muchiei și durata de viață a poansonului. Furnizorii de top operează mașini de electroeroziune cu sârmă capabile să mențină toleranțe de ± 0,002 mm, permițând o acțiune curată de forfecare și o durată de viață extinsă a sculei chiar și la viteze mari de cursă. Dacă un furnizor construiește o matriță metalică personalizată pentru o aplicație progresivă care rulează la 400 de curse pe minut, precizia muncii lor de electroeroziune cu sârmă determină în mod direct dacă acea matriță produce piese curate la ciclul de un milion sau începe să genereze bavuri și derive dimensională la ciclul 200.000.

Inspecție dimensională bazată-CMMînchide bucla. Mașinile de măsurare coordonate cu sonda tactilă-și capacitatea de scanare optică verifică dacă fiecare componentă a matriței prelucrate se potrivește cu modelul CAD în limitele toleranțelor specificate -, oferind date obiective și urmăribile, mai degrabă decât să se bazeze pe măsurarea manuală. Furnizorii care investesc în brațe CMM portabile și în-scanarea procesului pot verifica dimensiunile în timpul prelucrării, observând abaterile înainte de asamblare, în loc să le descopere în timpul încercării. Această trecere de la inspecția post-construcție la verificarea-în proces este un indicator silentios, dar puternic al unei operațiuni moderne, bazate pe-calitate.

Fabricație aditivă și tendințe emergente

Fabricația aditivă (AM) în construcțiile de matrițe a trecut de ciclul hype-ului și a trecut în aplicații practice, direcționate -, deși nu așa cum și-au imaginat primii susținători. După cum arată în mod clar analiza revistei MetalForming despre AM în sculele de ștanțare, imprimarea unei matrițe întregi rămâne neviabilă din punct de vedere economic. Ratele de depunere sunt prea lente, gestionarea tensiunii reziduale este complexă, iar piesele AM ​​cu formă aproape-netă- necesită încă prelucrare de finisare. Viziunea originală de tipărire a unui întreg instrument se stinge-cu o reducere a costurilor, după cum au spus-o clar practicienii din industrie, „nu la orizont”.

Acolo unde AM oferă valoare reală este în aplicații specifice, cu{0}}impact mare:

• Inserții de răcire conforme- canale de răcire fabricate aditiv care urmează conturul matriței, în loc să fie limitate la găuri forate drepte. Acestea îmbunătățesc extracția căldurii în sculele de ștanțare la cald, reducând timpul de ciclu și îmbunătățind consistența dimensională a piesei ștanțate. Cu toate acestea, după cum notează practicienii, răcirea conformă are sens economic în primul rând în segmentele localizate ale matriței - canalele forate drepte-răman mai ieftine pentru zonele în care geometria permite.
• Reparație personalizată a suprafeței matriței- pulbere-energie direcționată-AM permite depunerea selectivă a aliajelor rezistente la uzură-pe suprafețele matrițelor predispuse la abraziune și uzură, în special razele și pereții laterali ai sculelor de ștanțare la cald. În loc să decupeze sau să înlocuiască segmente întregi de matriță, furnizorii pot reconstrui suprafețele uzate cu material țintit, prelungind durata de viață a matriței cu o fracțiune din costul de înlocuire.
• Prototip de componente ale matriței- pentru validarea geometriei și a potrivirii înainte de a se angaja la unelte complet călite, inserțiile și segmentele produse de AM-pot accelera ciclul de dezvoltare, în special la proiectele de prima-generație, unde este așteptată o iterație.

Dincolo de fabricarea aditivă, automatizarea în atelierele de matrițe îmbunătățește constant consistența și randamentul. Încărcarea robotizată a mașinilor CNC, schimbătoarele automate de electrozi pentru electroeroziune cu scufundare și ciclurile de prelucrare-luminoase pentru operațiunile de degroșare reduc variabilitatea umană și prelungesc orele productive ale mașinii. Aceste investiții nu fac titluri, dar comprimă în liniște timpii de livrare și îmbunătățesc repetabilitatea - exact rezultatele care le interesează cumpărătorilor.

În mod colectiv, aceste capacități moderne de - simulare, prelucrare avansată, tehnologie de inspecție și aplicații de AM vizate - reprezintă dorința furnizorului de a investi în a rămâne la curent, mai degrabă decât în ​​a folosi metode care au funcționat cu un deceniu în urmă. Pentru cumpărătorii care evaluează furnizorii de matrițe de ștanțare, adresarea întrebărilor clare despre aceste tehnologii în timpul procesului de cerere de solicitare este una dintre cele mai eficiente modalități de a separa partenerii-prevăzători de cei care lucrează pe impuls. Procesul de cerere de cerere în sine, totuși, merită o pregătire atentă - deoarece nici cel mai bun furnizor nu poate oferi rezultate optime dintr-o cerere vagă sau incompletă de ofertă.

Pregătirea cererii dvs. de cerere și alegerea partenerului potrivit pentru matriță de ștanțare a metalului

Un furnizor nu poate fi la fel de bun decât informațiile pe care le oferiți. Ați construit un cadru de evaluare, ați identificat semnale roșii, ați cântărit aprovizionarea internă față de cea offshore și ați înțeles care capabilități moderne contează cel mai mult. Toate aceste lucrări converg către un singur document: Cererea ta de ofertă. O cerere- bine pregătită face mai mult decât să solicite prețuri - funcționează ca un instrument de verificare. Furnizorii care răspund amănunțit și pun întrebări inteligente de clarificare dezvăluie profunzimea lor de inginerie. Cei care returnează un preț de o-linie fără comentarii tehnice dezvăluie cu totul altceva.

Diferența dintre un ciclu productiv RFQ și unul frustrant provine aproape întotdeauna de la caracterul complet al pachetului pe care îl trimiteți. Intrările vagi produc citate vagi, care produc așteptări nealiniate, care produc surprize costisitoare în timpul încercării de ștanțare a matriței. Investind câteva zile suplimentare în pregătirea cererii de cerere, economisește în mod constant săptămâni - uneori luni - în aval.

Informații esențiale de inclus în pachetul dvs. de cerere

Gândiți-vă la cererea dvs. de cerere ca la modelul tehnic pentru întreaga relație cu furnizorul. Fiecare detaliu lipsă devine un decalaj pe care furnizorul trebuie fie să-l ghicească, fie să încerce înapoi pe -, iar fiecare călătorie dus-întors-adaugă zile la cronologia ofertei. Un pachet amănunțit de RFQ, bazat pe cele mai bune practici de achiziții, ar trebui să conțină următoarele elemente:

1. Fișiere CAD 3D și desene 2D cu GD&T- Fișierele STEP sunt standardul universal. Includeți printuri 2D dimensionate complet, cu dimensionare geometrică și indicații de toleranță, astfel încât furnizorii să poată identifica caracteristicile critice, structurile de referință și cerințele de inspecție fără ambiguitate.
2. Specificația materialului și gradul- Specificați aliajul exact, temperatură și grosimea. „Oțel inoxidabil” nu este o specificație; „304 SS, finisaj 2B, 1,0 mm ±0,05 mm” este. Alegerea materialului afectează direct proiectarea matriței, calculele jocului și selecția oțelului pentru scule.
3. Estimări privind volumul anual și dimensiunea lotului- Chiar și un interval ajută. O matriță de ștanțare a metalului personalizată proiectată pentru 50.000 de piese pe an arată fundamental diferită de una proiectată pentru 2.000.000. Volumul conduce deciziile privind construcția matriței, duritatea materialului și dacă este justificată o abordare progresivă sau de transfer.
4. Toleranțe țintă și dimensiuni critice- Evidențiați ce dimensiuni sunt critice din punct de vedere funcțional față de toleranțele generale. Riscul de preț al furnizorilor - dacă fiecare caracteristică este activată la ±0,02 mm atunci când doar trei dimensiuni au nevoie de ea, veți plăti pentru precizie inutilă pe întreaga matriță.
5. Cerințe pentru finisarea suprafeței și acoperire- Specificați valorile Ra, așteptările pentru suprafața cosmetică și orice acoperire post-ștanțare (placare, e-acoperire, strat pulbere) care ar putea afecta designul suprafeței matriței sau caracteristicile fluxului de material.
6. Așteptările documentației de calitate- Indicați nivelul PPAP necesar, formatul raportului de inspecție, nevoile de certificare a materialelor și orice documentație specifică-industriei (FMEA, planuri de control, studii de capacitate). Stabilirea anticipată a acestor așteptări previne disputele privind domeniul de aplicare după semnarea contractului.
7. Timpul țintă pentru livrarea matrițelor și prima piesă de producție- Separați data de livrare a matriței de data de trimitere a primului-articol. Acestea sunt etape diferite cu angajamente diferite ale furnizorilor, iar combinarea lor creează confuzie în program.
8. Condiții de proprietate a sculelor- Clarificați cine deține matrița, unde va fi depozitată, cine este responsabil de întreținere și în ce condiții uneltele pot fi transferate într-o altă unitate sau ștanțare. Ambiguitatea aici duce la dispute care pot ține ostatică producția.

Un detaliu care este adesea trecut cu vederea: semnalați-vă necunoscutele cu sinceritate. Dacă încă evaluezi între două grade de material, spune așa. Dacă volumul anual ar putea oscila între 100.000 și 500.000, în funcție de angajamentul clientului, împărtășiți acel interval. După cum subliniază echipele de achiziții cu experiență, transparența timpurie cu privire la necunoscute este dramatic mai ieftină decât surprizele-târzii. Furnizorii care primesc contribuții sincere pot oferi prețuri pe niveluri sau pot proiecta-abordări flexibile de instrumente. Furnizorii care descoperă variabile ascunse la mijlocul-construcției vă vor taxa pentru întrerupere - de fiecare dată.

Întrebări pe care fiecare cumpărător ar trebui să le pună furnizorilor potențiali

RFQ-ul dvs. solicită o ofertă. Întrebările dvs. ulterioare-descoperă dacă furnizorul din spatele acestei oferte este cu adevărat echipat pentru proiectul dvs. de matrițe de ștanțare a metalului personalizate. Aceste întrebări depășesc broșurile de capabilități și obligă furnizorii să demonstreze realitatea operațională, mai degrabă decât afirmațiile de marketing:

• Care este capacitatea dvs. de-inginerie și simulare internă?- Doriți să înțelegeți dacă rulează simularea de formare CAE ca pas standard sau dacă o tratează ca un supliment premium-. Furnizorii care simulează înainte de tăierea oțelului oferă în mod constant mai puține iterații de încercare și termene mai rapide.
• Puteți partaja datele de încercare din proiecte comparabile?- Solicitați rapoarte dimensionale, rezultate ale analizei formării sau videoclipuri de încercare din matrițe similare ca complexitate, material și număr de stații pentru proiectul dvs. Disponibilitatea unui furnizor de a partaja aceste date - cu numele clienților redactate dacă este necesar - este unul dintre cei mai puternici indicatori ai încrederii în munca lor.
• Care este protocolul dumneavoastră standard de întreținere a matrițelor?- Întrebați cum definesc intervalele de întreținere, ce declanșează reșlefuirea versus înlocuirea componentelor și dacă oferă un program de întreținere recomandat cu sculele livrate. O ștampilă personalizată, construită fără un plan de întreținere documentat, este un ceas.
• Cum gestionați schimbările de inginerie după ce a început construcția matriței?- Fiecare proiect întâmpină cel puțin o schimbare la mijlocul-construcției. Ceea ce contează este procesul: cât de repede evaluează impactul, cât de transparent comunică implicațiile privind costurile și calendarul și dacă tratează schimbările ca soluții de colaborare a problemelor-sau negocieri contradictorii. Ghidurile industriei privind evaluarea furnizorilor identifică în mod constant managementul schimbării drept unul dintre cei mai puternici predictori ai calității-parteneriatului pe termen lung.
• Care este timpul tău obișnuit pentru această complexitate a matriței?- Intervalele generice de timp de livrare sunt mai puțin utile decât estimările specifice-proiectului. Apăsați pe furnizor pentru a-și ține seama de stocul actual, de termenele de achiziție de materiale și de disponibilitatea presei de încercare - nu doar de durata teoretică a construcției.
• Oferiți servicii de reparare și recondiționare matrițe?- Un furnizor care dorește să vă asiste uneltele după livrare - reașarea, înlocuirea componentelor, repararea daunelor accidentale - semnalează un angajament care se extinde dincolo de vânzarea inițială. Furnizorii care construiesc și pleacă te lasă să găsești un atelier de reparații care nu este familiarizat cu construcția matriței tale atunci când apar inevitabil probleme.
• Cu ce ​​materiale și tone de presă aveți experiență?- După cum notează experții în verificarea furnizorilor, compatibilitatea materialelor este esențială, deoarece diferitele metale au proprietăți diferite care afectează direct procesul de ștanțare și calitatea pieselor finale. Un furnizor cu experiență în oțel moale poate să nu aibă cunoștințele de proces pentru aplicații din aluminiu sau AHSS.

Acordați o atenție deosebită modului în care furnizorii răspund, nu doar ce spun ei. Un furnizor care răspunde la fiecare întrebare cu specificații încrezătoare - citând numărătoare de cicluri, intervale de toleranță și exemple de proiecte - funcționează pe baza experienței reale. Cel care răspunde cu generalități și redirecționări merită examinat cu mai multă atenție înainte de a te angaja.

Trecerea de la cercetare la parteneriatul corect

Ați lucrat acum la evaluarea completă a aprovizionării: tipurile de matrițe și implicațiile acestora pentru furnizori, cerințe-specifice ale industriei, servicii complete versus schimburi-pentru-pentru a tipări-, un cadru structurat de punctare, realități ale costurilor interne versus offshore, semnale roșii de evitat și capabilități moderne care disting furnizorii de top. Întrebarea nu mai este ce să evaluezi -, ci cum să acționezi în funcție de ceea ce ai învățat.

Iată o cale practică înainte:

• Creați o listă scurtă de trei până la cinci furnizoriale căror capacități, certificări și experiență în industrie se aliniază cu cerințele specifice ale proiectului dumneavoastră. Scoateți fiecare punctaj în funcție de cadrul de șase-criterii de la începutul acestui articol.
• Emiteți cererea dumneavoastră de cerere cu pachetul complet prezentat mai susfiecărui furnizor de pe lista scurtă simultan. Intrările consecvente permit compararea răspunsurilor de la mere-la-mere.
• Evaluați răspunsurile în funcție de profunzime, nu doar de preț.Furnizorul care pune cele mai bune întrebări clarificatoare, oferă cea mai detaliată defalcare a reperelor și demonstrează că experiența relevantă a matriței de precizie și ștanțare merită adesea o primă față de ofertantul cel mai mic.
• Efectuați audituri ale instalațiilor- în persoană sau virtual - pentru primii doi candidați înainte de a atribui contractul. Mergeți prin atelier, inspectați echipamentul și întâlniți echipa care vă va construi zarul.
• Negociați proprietatea sculelor, termenii de întreținere și protocoalele de modificare a comenzilorînainte de a semna. Aceste detalii comerciale, rămase ambigue, devin sursa celor mai controversate dispute în timpul producției.

Pentru cumpărătorii gata să transpună această cercetare în acțiune, furnizorii structurați pentru ștanțare metalică personalizată de la un capăt la altul - de la fezabilitate și simulare CAE prin prelucrare, execuții de probă și inspecție - oferă calea cea mai simplificată de la RFQ la scule calificate.Soluțiile de matriță de ștanțare YICHENexemplificați acest model integrat, sprijinind producătorii, managerii de aprovizionare și inginerii de scule în fiecare fază a dezvoltării matrițelor. Fluxul lor de lucru - care acoperă analiza de fezabilitate, simulare, prelucrare de precizie, execuții de probă și inspecție dimensională - ilustrează tipul de parteneriat-de servicii complete pe care l-a descris acest articol. Pentru cititorii care au urmat acest cadru și sunt gata să solicite o cotație, ei reprezintă un punct de plecare puternic.

În cele din urmă, furnizorul potrivit de matrițe de ștanțare nu este cel cu cel mai mic preț sau cu cea mai impresionantă listă de echipamente -, ci cel ale cărui capacități, comunicare și angajament se aliniază cel mai mult cu cerințele specifice ale proiectului dvs. Cadrele, listele de verificare și criteriile de evaluare din acest articol sunt concepute pentru a vă ajuta să luați această determinare cu încredere, mai degrabă decât cu intuiție. Folosește-le. Punctează-ți candidații. Pune întrebările grele. Furnizorii care salută acest control sunt cei cu care merită să fie parteneri.
