Configurarea panglicii plate de ștanțare a matriței din oțel inoxidabil este greșită?

Înțelegerea ștanțarii matrițelor din oțel inoxidabil pentru panglică plată

Puteți obține nota corectă, designul matriței corect și chiar viteza de presare corectă și, totuși, puteți ajunge cu piese vechi. De ce? Pentru că panglica plată de ștanțare cu matriță din oțel inoxidabil nu este doar o disciplină. Se află la intersecția dintre știința materialelor, geometria panglicii și ingineria proceselor. Tratați oricare dintre acestea în mod izolat și ceva în aval se rupe.

Acest ghid acoperă acea intersecție în întregime. Indiferent dacă specificați material, proiectați unelte sau depanați probleme de producție, veți găsi legăturile dintre decizii aici, mai degrabă decât împrăștiate în referințe separate.

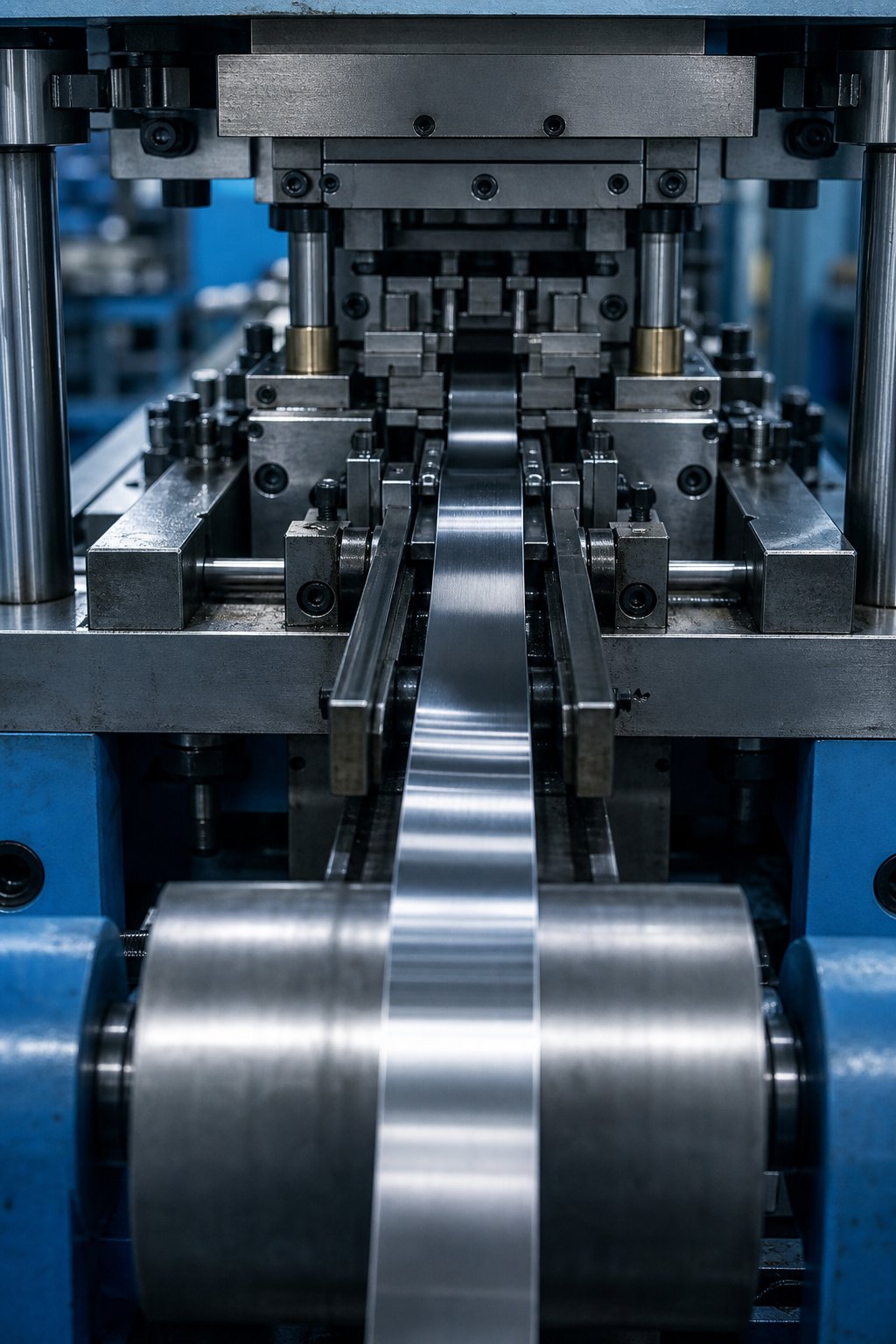

Ce este ștanțarea matrițelor cu panglică plată

Ștanțarea cu matriță cu panglică plată este un proces de-formare la rece în care o panglică îngustă din oțel inoxidabil este alimentată prin matrițe progresive sau cu o singură-stație pentru a produce piese de precizie. Fiecare cursă de apăsare taie, îndoaie sau formează panglica în componente finite. Panglica rămâne atașată de o bandă de transport pe măsură ce avansează stație cu stație, iar partea finalizată se separă în etapa finală.

Ștanțarea metalului din oțel inoxidabil sub formă de panglică urmează aceeași mecanică fundamentală ca și ștanțarea mai largă a tablei: un poanson coboară într-un bloc de matriță, forfecând sau deformând materialul sub presiune ridicată. Diferența constă în scară, toleranțe și modul în care materialul se comportă atunci când este îngust și subțire.

Ștanțarea cu matriță cu panglică plată este procesul de alimentare cu oțel inoxidabil spiralat cu lățime îngustă-, de obicei sub 50 mm lățime, prin scule de precizie pentru a produce piese de-volum mare prin operațiuni secvențiale de ștanțare, perforare și formare.

De ce stocul de panglică diferă de foaia standard

Imaginați-vă că rulați o bandă de 12 mm-lată de jumătate-dur inoxidabil 301 printr-o matriță progresivă cu 20-stații la 300 de curse pe minut. Provocările cu care te vei confrunta nu seamănă deloc cu ștampilarea unei foi goale de 600 mm lățime.

Stocul de panglică introduce variabile unice. Toleranțele de lățime contează mai mult, deoarece chiar și o variație ușoară afectează modul în care banda urmărește șinele de ghidare și știfturile pilot.Stare marginea, indiferent dacă este tăiat, forfecat sau debavurat, influențează direct formarea bavurilor și uzura matriței. Iar setul de bobine-, curbura reținută de a fi înfășurat pe o bobină, poate provoca greșeli de alimentare dacă planeitatea nu este controlată înainte ca materialul să intre în matriță.

În special în ștanțarea inoxidabilului, întărirea prin muncă agravează aceste probleme. O panglică care se alimentează curat la stația 1 se poate comporta foarte diferit la stația 15, deoarece deformarea cumulativă își modifică proprietățile mecanice. Acesta este motivul pentru care comportamentul materialului, geometria panglicii și ingineria matrițelor trebuie considerate ca un singur sistem, mai degrabă decât trei elemente rând separate pe o fișă de specificații.

Calitatea pe care o selectați, temperatură pe care o specificați și toleranțele pe care le aplicați comenzii dvs. de achiziție toate influențează durata de viață a sculelor, calitatea piesei și viteza de producție.

Selectarea gradului de oțel inoxidabil pentru ștanțare cu panglică

Selectarea calității modelează tot ceea ce urmează în procesul de ștanțare. Alegeți aliajul greșit pentru aplicația dvs. de panglică și veți lupta împotriva respingerii, uzurii premature a matriței sau crăpăturii la fiecare stație. Provocarea este că notele se comportă diferit în formă de panglică subțire decât în ​​foaie mai grea, așa că experiența cu una nu se traduce întotdeauna în cealaltă.

Calități austenitice pentru ștanțare cu panglică

Aproape trei-sferturi din toate aplicațiile inoxidabile utilizateclase austenitice din seria 300, iar ștanțarea cu panglică nu face excepție. Jucătorii cheie aici sunt 301, 304 și 316, fiecare cu un comportament distinct sub lovitură.

Ștanțarea din oțel inoxidabil 301 favorizează aplicațiile care necesită rezistență ridicată după formare. Cu un conținut mai scăzut de nichel (6-8%), lucrul 301 se întărește rapid, ceea ce înseamnă că câștigă rezistență rapid în timpul deformării. Acest lucru îl face ideal pentru părțile de panglică care necesită proprietăți de arc, cum ar fi degetele de contact și elementele de fixare cu cleme. Compensația este că matrițele progresive trebuie să țină cont de creșterea durității la fiecare stație.

Ștanțarea din oțel inoxidabil 304 se potrivește cu tragerile mai adânci și formarea mai complexă. Conținutul său mai mare de nichel (8-10%) încetinește rata-de întărire, permițând materialului să curgă fără a se rupe la fel de ușor. Când partea de panglică implică o întindere semnificativă sau trageri în mai multe etape, 304 vă oferă mai mult spațiu de formare înainte ca materialul să se întărească până la eșec.

Ștanțarea din oțel inoxidabil 316 intră în joc atunci când rezistența la coroziune determină specificația, în special în mediile marine, chimice sau medicale. Molibdenul adăugat (aproximativ 2%) îmbunătățește rezistența la pitting, dar nu modifică dramatic formabilitatea în comparație cu 304. Inginerii care specifică ștanțarea inox 316 pentru piesele de panglică ar trebui să se aștepte la un comportament de alungire similar cu 304, cu cerințe de forță puțin mai mari datorită întăririi soluției din adăugarea de molibden.

Grade martensitice și de specialitate

Nu orice parte de panglică are nevoie de ductilitatea oțelului austenitic. Atunci când aplicația necesită duritate ridicată, rezistență la uzură sau stabilitate la temperatură-înălțată, martensitic și gradele de specialitate intră în discuție.

Ștanțarea 410 ss funcționează bine pentru componentele de panglică, cum ar fi scaunele supapelor, șaibe elastice și benzi de uzură, unde duritatea după tratamentul termic este cerința principală. Ca grad martensitic cu 11,5-13,5% crom, 410 oferă o rezistență moderată la coroziune, dar poate atinge o duritate semnificativ mai mare decât orice grad austenitic. Limitarea este formabilitatea. Îndoirile complexe sau tragerile profunde în panglica subțire 410 riscă crăparea, așa că geometria pieselor trebuie să rămână relativ simplă.

Ștanțarea din oțel inoxidabil 321 abordează o nevoie complet diferită. Stabilizat cu titan pentru a preveni precipitarea-carbură de crom, 321 servește aplicații cu temperatură-înaltă în care sensibilizarea ar degrada un standard 304 sau 316 în funcțiune. Gândiți-vă la componentele de evacuare, carcasele senzorilor sau suporturile aerospațiale expuse la cicluri de căldură susținute.

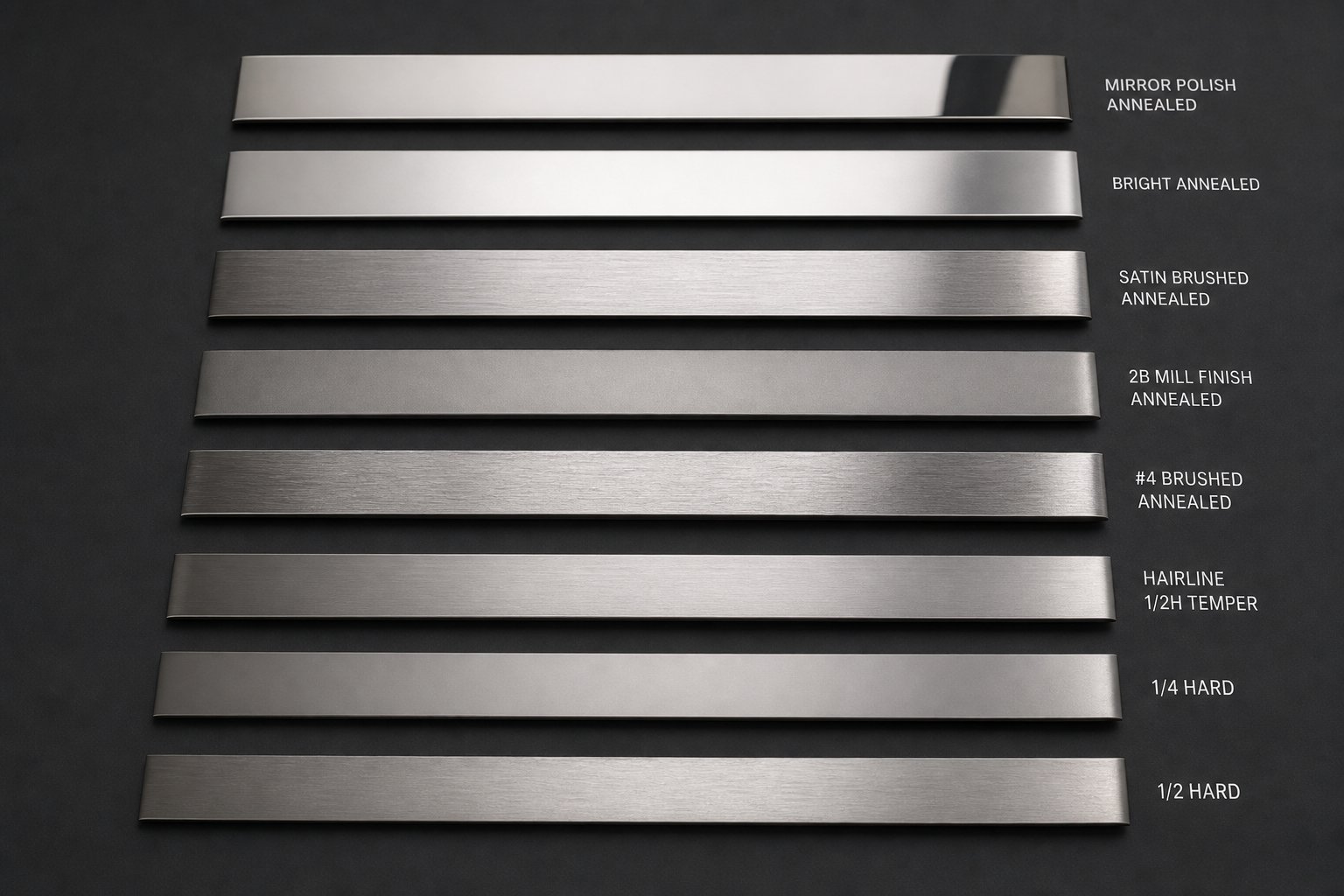

Selecția temperării și impactul acesteia asupra performanței matrițelor

Alegerea unei note este doar jumătate din ecuație. Condiția de temperare pe care o specificați în comanda dumneavoastră de achiziție de panglică modifică modul în care gradul respectiv se comportă sub matriță.

Panglica recoaptă oferă o ductilitate maximă și cele mai mici forțe de formare, făcând-o potrivită pentru piesele cu raze de îndoire strânse sau trage adânci. Condițiile cu un sfert-dur și pe jumătate-dur schimbă o anumită formabilitate cu rezistență crescută a piesei finite, reducând sau eliminând necesitatea tratamentului termic post-ștanțare. Panglica dură completă-, disponibilă în principal în 301 și 302, oferă proprietăți-de arc, dar limitează formarea la îndoiri ușoare și decuparea simplă.

Iată impactul practic: pe măsură ce temperamentul crește, elasticitatea crește, deoarece o porțiune mai mare a curbei de tensiune-deformare rămâne elastică. Designerul dvs. de matriță trebuie să compenseze cu unghiuri de peste-îndoire mai strânse sau în-monedarea matriței. Între timp, temperații mai dure cresc forța de forfecare necesară la stațiile de decupare, accelerând uzura poansonului și matriței.

O regulă practică: solicitați întotdeauna certificarea proprietății mecanice cu bobinele dvs. de panglică. Variația într-un interval de temperatură este normală, iar știind unde se încadrează lotul dvs. specific vă permite să anticipați dacă comportamentul de formare va avea tendința spre capătul strâns sau îngăduitor al ferestrei procesului.

Gradul și temperamentul blochează personalitatea materialului. Dar panglica în sine, starea marginii sale, planeitatea și toleranța dimensională determină dacă acea personalitate se traduce în părți bune sau rate frustrante de deșeuri.

Specificațiile stocului de panglică care conduc la ștanțare de calitate

Furnizorul dvs. de materiale livrează bobine care îndeplinesc gradul și temperatură pe care le-ați comandat. Trece inspecția de intrare. Și totuși, piesele încep să se defecteze la stația opt. Bavurile apar acolo unde nu ar trebui. Blocajele de alimentare opresc producția la fiecare câteva sute de mișcări. Ce a mers prost?

De cele mai multe ori, răspunsul se află în specificațiile stocului de panglică pe care nu le-ați apelat la comanda dumneavoastră. Condiția marginilor, planeitatea, cambra, toleranța la lățime, toleranța la grosime și finisarea suprafeței sunt variabilele care separă oțelul panglică care rulează frumos de materialul care luptă cu sculele la fiecare cursă. Acestea nu sunt detalii secundare. Ele sunt legătura directă între deciziile de achiziție și rezultatele producției.

Condițiile marginilor și implicațiile lor de ștanțare

Când o bobină principală este tăiată într-o panglică îngustă, procesul de tăiere lasă în urmă un profil de margine care are consecințe reale pentru matrița ta. Trei tipuri comune de muchii apar în producția de tablă ștanțată și fiecare se comportă diferit sub poanson.

Margini tăiatesunt implicite. Cuțitele de tăiere trec prin bobina părinte și produc o margine pătrată-cu o bavură caracteristică pe o parte. Acea orientare a bavurilor contează. Dacă se confruntă mai degrabă cu matrița decât cu poansonul în timpul ștanțarii, veți obține o calitate inconsecventă a forfeirii la stațiile de ștanțare și o uzură accelerată a razelor de intrare a blocului matriței. Marginile cu fante funcționează pentru multe aplicații, dar necesită ca proiectantul de matrițe să știe pe ce parte se află bavura și să ia în considerare aceasta în configurarea degajării.

Margini tăiaterezultă dintr-un mecanism de tăiere diferit care produce o față mai curată, dar poate introduce micro-crăpare de-a lungul marginii la temperatură mai dură. Pentru oțel pentru aplicații de ștanțare care implică formarea ulterioară a muchiilor sau flanșarea, acele micro-fisuri devin puncte de inițiere a fisurilor sub presiune.

Margini debavurate sau condiționatetrece printr-un proces secundar care îndepărtează în întregime bavurile de tăiere și poate rotunji sau pătrare profilul marginii la o geometrie controlată. Acest tip de muchie prelungește durata de viață a matriței, deoarece elimină bavurile abrazive care încorporează șinele de ghidare și mecanismele de alimentare. După cum notează specialiștii în rulare de precizie, marginile condiționate îmbunătățesc, de asemenea, formabilitatea, prevenind fisurarea muchiilor în timpul operațiunilor de îndoire, un beneficiu semnificativ atunci când partea de panglică include flanșe cu rază-strânsă.

Diferența de cost dintre marginile tăiate și cele condiționate este reală, dar la fel este și costul înlocuirii sculelor uzate sau a pieselor casate cu fisuri-inițiate de margine. Aplicația dvs. conduce la alegerea corectă.

Specificații de planeitate și cambra

Imaginează-ți o bobină de panglică care se desfășoară în alimentatorul tău. Dacă materialul are o curbură reziduală de la bobinaj (setul de bobine-) sau se înclină lateral pe lățimea sa (arbaletă), nu va urma drept prin șinele de ghidare și știfturile pilot. Rezultatul sunt alimentări greșite, lovituri greșite-și deteriorarea progresivă a înregistrării sculelor.

Planeitatea în folie și bandă de panglică se referă la cât de plan este materialul atunci când este derulat și plasat pe o suprafață plană. Ondularea pe lățime sau ondulațiile longitudinale fac ca panglica să se ridice de pe suprafața matriței dintre stații, eliminând adâncimea formei și alinierea decupării. Pentru matrițele progresive care rulează cu viteză, chiar și ondulațiile minore se compun în douăzeci de stații în părți care ies din toleranță.

Camberul este curbura laterală de-a lungul lungimii panglicii. Imaginați-vă că banda se curbă ușor într-o parte, ca un arc de mică adâncime. În stocul îngust, chiar și o valoare mică a curbarii înseamnă că banda de suport merge lateral prin matriță, trăgând știfturile pilot din centru-și generând bavuri asimetrice. Cu cât banda este mai îngustă, cu atât procesul devine mai sensibil la cambra, deoarece există mai puțină lățime a materialului pentru a absorbi deriva laterală înainte ca piloții să piardă angajarea.

Specificarea planeității și cambra pe comanda dumneavoastră nu este opțională pentru ștanțarea de precizie. Este diferența dintre o matriță care rulează mâinile-pentru o bobină întreagă și una care necesită intervenția operatorului la fiecare câteva minute.

Toleranțe de lățime și grosime pentru piese de precizie

Toleranțe mai strânse ale materialului de intrare oferă designerului dvs. de matrițe mai mult spațiu pentru a lucra. Iată de ce: jocul matriței, distanța dintre poanson și blocul matriței, este stabilit ca procent din grosimea materialului. Dacă panglica dvs. ajunge cu variații de grosime de-a lungul bobinei, acel spațiu liber calculat cu atenție devine prea strâns în unele zone și prea slăbit în altele. Prea strâns provoacă uzura excesivă a poansonului și uzurire. Prea slăbit produce margini rulate-și bavuri grele.

Variația lățimii creează o problemă paralelă. Șinele de ghidare ale matriței dvs. și dispozitivele de ridicare a stocului sunt prelucrate la o dimensiune fixă. Panglică care este mai lată decât se leagă nominal în ghidaje. Panglica care se deplasează mai îngustă rătăcește lateral, degradând acuratețea înregistrării.

Toleranțe{0}}standard din industriepentru panglica de precizie variaza de la +/-0,0001" pentru calibre foarte subtiri (0,002"-0,003") pana la +/-0,001" pentru material mai gros de peste 0,031". Tolerantele de latime urmeaza un model similar, strans pe masura ce panglica se ingusta. +/-0,001" până la +/-0,005" sunt comune în funcție de intervalul de lățime.

Atunci când aplicația dvs. de tablă sau panglică ștanțată necesită toleranțe strânse ale pieselor, nu le puteți obține fără un control la fel de strict al materialului de intrare. Matrița poate păstra doar dimensiunile pe care materia primă le permite.

Iată ce aparține comenzii dvs. de achiziție atunci când achiziționați panglica pentru ștanțarea cu matriță de precizie:

• Tipul de condiție a marginii (despicătură, debavurat, rotunjit sau personalizat) cu orientarea laterală a bavurilor{0}} specificată
• Înălțimea maximă a bavurilor dacă marginile fantelor sunt acceptabile
• Toleranță de planeitate (abatere maximă pe unitate de lungime)
• Toleranță la cambra (proa laterală maximă pe unitate de lungime)
• Toleranță la lățime cu metoda de măsurare specificată
• Toleranță la grosime cu locația de măsurare (centru, margini sau ambele)
• Cerința de finisare a suprafeței (valoarea rugozității sau standardul vizual)
• Diametrul interior al bobinei și diametrul exterior maxim pentru compatibilitate cu alimentatorul
• Bobina-setează preferința de direcție (înfășurare-înăuntru sau-înfășurare)
• Certificare de proprietate mecanică per bobină sau per căldură

Lipsa oricăreia dintre acestea din documentele dvs. de aprovizionare înseamnă că furnizorul dvs. ia decizia în locul dvs., iar implicit este posibil să nu se potrivească cu ceea ce se așteaptă uneltele dvs. Fiecare parametru nespecificat este o variabilă care se poate schimba între loturile de bobine, împingând în liniște procesul dvs. spre limita de eșec.

Blocarea specificațiilor materialelor pune un plafon pentru variația primită. Următoarea provocare este proiectarea degajărilor matriței și a sculelor care funcționează în acel anvelopă controlat, mai ales atunci când panglica subțire necesită o abordare fundamental diferită a calculului spațiului liber decât lucrul cu ecartament mai greu.

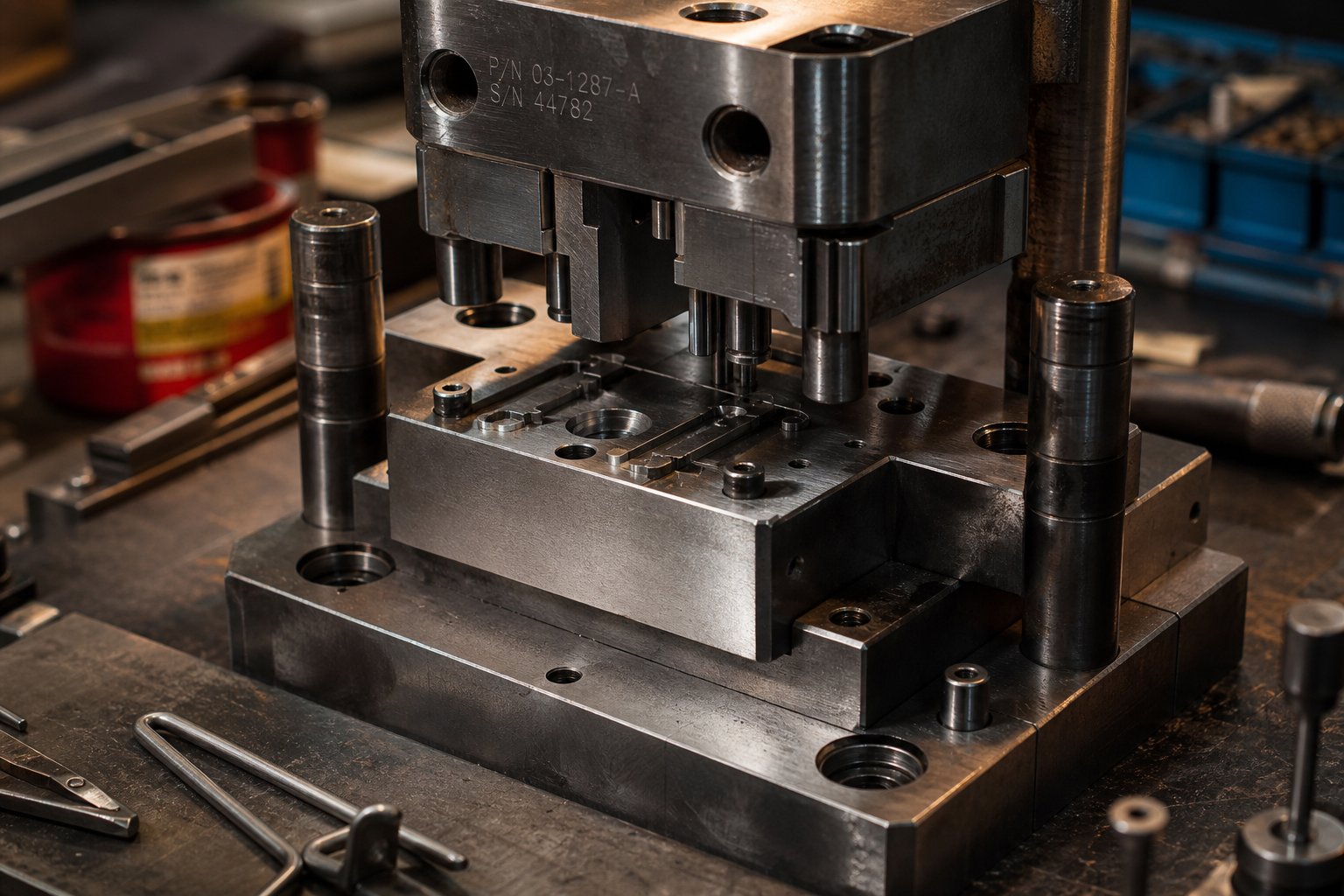

Considerații de proiectare a matriței pentru stocul de panglică subțire

Materialul mai gros iartă degajările neglijente. Panglică subțire nu. Când ștanțați o panglică din oțel inoxidabil la grosimi sub 0,5 mm, marginea dintre o forfecare curată și o margine zdrențuită se micșorează dramatic și fiecare decizie de scule are consecințe amplificate pentru calitatea pieselor și durata de viață a matriței.

Principiile ștanțarii de precizie din oțel inoxidabil nu se schimbă la calibre mai subțiri, dar aplicarea lor se schimbă. Spațiile libere care produc piese perfecte în foaie de 1,0 mm pot genera bavuri excesive sau ruptură prin perforare în panglica de 0,1 mm. Înțelegerea de ce necesită o privire mai atentă asupra modului în care mecanica de forfecare crește în funcție de grosime.

Calcule de degajare a matriței pentru panglică subțire

Jocul matriței este decalajul dintre muchia de tăiere a poansonului și muchia de tăiere a butonului matriței, exprimat caprocentul de grosime a materialului pe latură. Un spațiu liber de 10% pe stoc de 1,0 mm înseamnă spațiu de 0,1 mm pe fiecare parte a perforatorului. Destul de simplu. Dar atunci când aplicați aceeași bandă de 10% până la 0,05 mm, obțineți 0,005 mm pe latură, o dimensiune care provoacă chiar și sculele de precizie-să se mențină în mod constant.

Iată ce face ca panglica subțire să fie contraintuitivă: procentul în sine trebuie adesea să crească ușor în comparație cu lucrul standard cu foi. De ce? Deoarece planurile de rupere din partea de sus și de jos a piesei de prelucrat trebuie să se alinieze pentru a produce o rupere curată de forfecare. În materialul foarte subțire, zona de forfecare devine proporțional mai mare în raport cu grosimea totală, ceea ce înseamnă că calea de propagare a fisurii are o adâncime mai mică pentru a lucra. Un spațiu care este prea strâns la aceste calibre nu produce tăieturi mai curate. În schimb, generează o forță de tăiere excesivă, accelerează uzura poansonului și poate provoca ruperea poansonului în timpul penetrării.

În ștanțarea cu panglică subțire, distanțe absolute mai strânse nu înseamnă automat tăieturi mai curate. Procentul-de-degajarea grosimii trebuie adesea reglat cu atenție în sus pentru a permite alinierea corectă a fracturii, deoarece raportul forfecare-la-fractură se comportă diferit pe măsură ce grosimea materialului scade.

În special pentru ștanțarea oțelului inoxidabil,ghidurile industriei sugereazăspații libere de 12% până la 15% pe parte pentru clasele austenitice moi, scalare de până la 20% pentru condiții complete-dure. Aceste valori reprezintă puncte de plecare generale pentru calibrele standard ale tablei. Când lucrați cu panglici sub 0,25 mm, va trebui să consultați manualele de inginerie a sculelor pentru recomandări de degajare specifice clasei-și grosimii-, apoi validați prin execuții de probă, deoarece comportamentul real-la aceste dimensiuni este foarte sensibil la starea sculelor și alinierea presei.

Precizia contează aici într-un mod în care pur și simplu nu contează la ecartamente mai grele. O presa cu 0,02 mm de deformare a berbecului este irelevantă atunci când tăiați material de 2,0 mm, dar aceeași deviație reprezintă o schimbare de 40% a jocului pe panglica de 0,05 mm. Acesta este motivul pentru care ștanțarea metalelor pentru panglică din oțel inoxidabil necesită adesea prese-laterale drepte, cu o deformare minimă, mai degrabă decât mașini cu cadru cu gol-, indiferent de cerința de tonaj.

Material de scule și selecție de acoperire

Oțelul inoxidabil este abraziv prin natură. Conținutul său de crom, același element care oferă rezistență la coroziune, accelerează uzura matriței prin mecanismele abrazive și adezive. În ștanțarea cu panglică, această problemă se intensifică, deoarece rulați un număr mai mare de curse pe unitatea de greutate a materialului, ceea ce înseamnă că poansonurile și blocurile de matriță acumulează uzură mai rapid decât în ​​operațiuni cu ecartament mai greu-.

Oțelul convențional pentru scule D-2, deși popular pentru ștanțarea generală, prezintă o problemă specifică cu panglica inoxidabilă. Conținutul ridicat de crom din D-2 poate interacționa cu cromul din oțel inoxidabil, provocând sudarea la rece sau migrarea suprafeței la suprafață. Acest „pickup” depune material inoxidabil pe suprafața poansonului, degradând calitatea tăieturii și, în cele din urmă, provoacă uzurire care deteriorează atât unealta, cât și piesa de prelucrat.

Alegerile mai bune pentru fabricarea matrițelor de ștanțare includ:

• Oțeluri de scule cu pulbere metalică (PM).cum ar fi clasele CPM sau oțelurile cu carbură-vanadiu, care oferă o tenacitate și rezistență la uzură superioare în comparație cu oțelurile convenționale pentru scule forjate
• Bronz aluminiupentru stații de formare, deoarece este complet diferit de inox și rezistă la preluarea adezivului
• Carbură solidăpentru ștanțare în aplicații cu rulare lungă-, oferind o durată de viață excepțională, dar care necesită o configurare atentă a presei datorită fragilității sale sub încărcare la șoc

Acoperirile extind ecuația și mai mult. Acoperirile prin depunere fizică de vapori (PVD) cum ar fi nitrura de titan (TiN) sau nitrura de titan de aluminiu (AlTiN) adaugă un strat subțire de material cu duritate ridicată-care reduce frecarea și previne interacțiunea crom-la-crom care provoacă uzură. Acoperirile cu depunere chimică de vapori (CVD) oferă beneficii similare cu o aderență mai bună pe geometrii complexe. Pentru ștanțarea cu bandă unde secțiunile transversale-poansonului sunt mici și fragile, PVD este în general preferat deoarece se depune la temperaturi mai scăzute și nu riscă să distorsioneze caracteristicile sculelor fine.

Investiția în oțeluri și învelișuri de scule de calitate superioară se rambursează în lungimea tragerii dintre ascuțiri. Când matrița dvs. progresivă are 15 până la 25 de stații de golire și perforare, înmulțite cu milioane de lovituri pe ciclu de producție, chiar și o îmbunătățire cu 30% a intervalului de ascuțire se traduce prin câștiguri semnificative ale timpului de funcționare.

Provocări de dezlipire și ejectare a părților

Ai tăiat piesa curat. Arată perfect. Dar nu va lăsa pumnul. Acest scenariu este comun în ștanțarea cu panglică subțire și provine din fizica care devine dominantă la scară mică.

Părțile subțiri de panglică se agață de pumni din două motive. În primul rând, raportul suprafață-la-masă este foarte mare. Un disc minuscul șablon care cântărește fracțiuni de gram are suprafețe plane relativ mari, creând efecte de vid și-tensiune de suprafață pe suprafața poansonului. În al doilea rând, revenirea elastică în orificiul perforat face ca melcul sau piesa să prindă poansonul în lateral, în special în condiții de temperare mai dure, unde recuperarea elastică este substanțială.

Dispozitivele de îndepărtare a podurilor, cea mai simplă și cea mai ieftină opțiune, eșuează adesea la această treabă cu stocul de panglică. După cum au documentat inginerii de scule, dispozitivele de decapare a podurilor nu țin materialul în jos în timpul procesului de tăiere, permițând mișcarea laterală care solicită perforarea. În timpul retragerii, banda se lovește de placa de stripare, trimițând șoc în pumni subțiri care se pot fractura la impact repetat.

Dispozitivele de decapare-încărcate (de primăvară) sub presiune rezolvă ambele probleme. Ele fixează panglica plat de suprafața matriței înainte și în timpul pătrunderii poansonului, prevenind mișcarea laterală. La cursa de întoarcere, ei desprind banda de pe poanson treptat, mai degrabă decât printr-un impact brusc. Costul inițial mai mare este ușor de justificat prin ruperea redusă a poansonului și mai puține opriri de producție din cauza pieselor blocate.

Tehnici suplimentare pentru ejectarea fiabilă în lucrul cu panglică includ:

• Suflare de aer pozitivă prin suprafața poansonului pentru a sparge vidul la reținerea melcului
• Știfturi de ejectare cu arc-în interiorul corpului perforatorului pentru piesele decupate
• Fețe de poanson lustruite (rugozitatea suprafeței sub Ra 0,2 micrometri) pentru a minimiza aderența
• Aplicarea acelorași acoperiri PVD utilizate pentru rezistența la uzură, care reduc, de asemenea, coeficientul de frecare în timpul decaparii

Fiecare piesă blocată este un potențial prăbușire a morții. În cazul sculelor progresive care funcționează la viteză mare, un singur melc reținut poate să cadă în cascadă în piloți îndoiți, perforații rupte și secțiuni de matriță deteriorate în câteva curse. Investiția în decapare fiabilă nu este despre comoditate. Este vorba despre protejarea întregului zar.

Distanța matriței și sculele se ocupă de tăierea individuală. Dezbracarea se ocupă de consecințe. Dar întrebarea mai amplă a modului de secvențiere a mai multor operații pe o panglică alimentată continuu și dacă uneltele progresive sunt chiar alegerea potrivită pentru volumul dvs., necesită un alt tip de decizie de inginerie.

Ștanțare progresivă a matriței versus scule-scurte pentru piese de bandă

Volumul schimbă totul. O piesă de tip panglică destinată pentru zece milioane de unități pe an necesită o strategie de scule fundamental diferită de aceeași geometrie la cinci sute de piese. Costul sculelor, timpul de livrare și infrastructura de control al procesului se scalează în consecință, iar alegerea greșită în oricare direcție arde bani: peste-investirea în scule progresive pentru o perioadă scurtă sau șchiopătând prin volum mare cu metode cu o singură-stație care nu pot ține pasul.

În special pentru panglica din oțel inoxidabil, această decizie are o greutate suplimentară. Comportamentul de întărire a materialului-și caracterul abraziv înseamnă că alegerile de scule au consecințe uriașe asupra duratei de viață a matriței și asupra costului pe-piesă la scară.

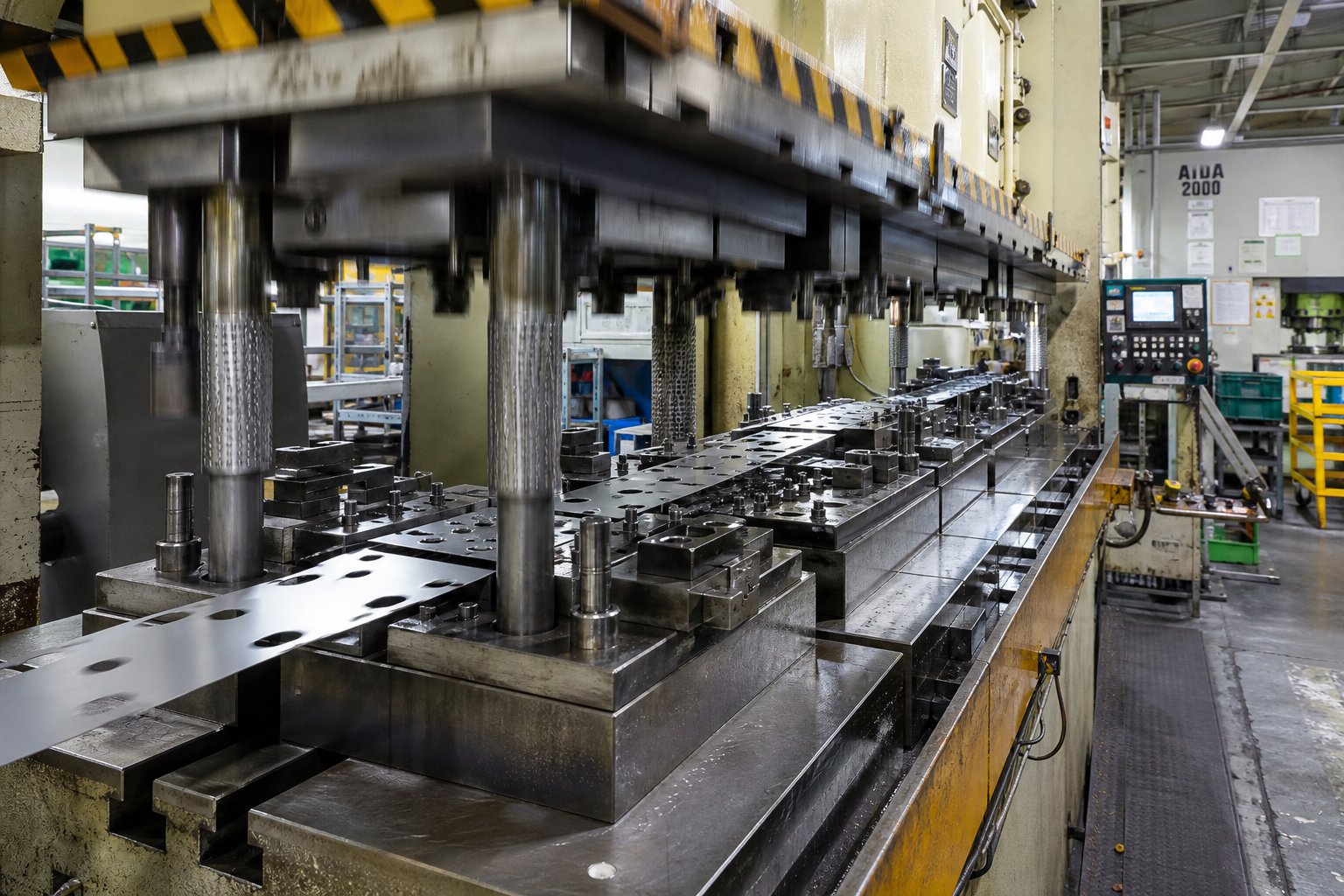

Ștanțare progresivă a matrițelor pentru producția de panglici cu volum mare{0}}

Ștanțarea progresivă cu matriță este calul de lucru al ștanțarii progresive-de lungă durată sub formă de panglică. Un singur set de matrițe conține mai multe stații aranjate în secvență, fiecare efectuând o singură operație: golirea unei găuri pilot, caracteristici de perforare, formarea îndoirilor, marcarea dimensiunilor critice și, în final, separarea piesei finite de banda suport. Panglica avansează cu o lungime de pas pe cursă de presare, astfel încât fiecare ciclu produce o piesă finalizată.

Ce face ca această metodă să fie dominantă pentru lucrul cu panglici cu volum mare-? Viteză și consecvență. O panglică inoxidabilă cu rulare progresivă a matriței bine proiectată-poate susține 200 până la 600 sau mai multe curse pe minut, în funcție de complexitatea piesei și grosimea materialului. La aceste ritmuri, o singură schimbare de apăsare poate produce zeci de mii de piese identice cu repetabilitate dimensională pe care pur și simplu nu o poate egala gestionarea stației individuale-la-.

Economia întărește avantajul vitezei. Sculele cu matriță progresivă variază, de obicei, de la 30.000 USD la peste 250.000 USD, dar acest cost se amortizează pe întregul volum de producție. La 500.000 de piese, chiar și o matriță de 100.000 USD adaugă doar 0,20 USD per bucată la costul sculei. Cu toate acestea, sub aproximativ 50.000 de unități anuale, această matematică de amortizare începe să funcționeze împotriva ta. Acest prag este motivul pentru care serviciile de ștanțare progresivă vizează, în general, programele cu o cerere ridicată susținută, mai degrabă decât comenzi-o singură dată.

Pentru panglica inoxidabila, matritele progresive ofera si un avantaj al procesului dincolo de viteza. Deoarece banda nu părăsește matrița între operații, înregistrarea pieselor rămâne blocată pentru a asigura precizia-pilotului pe toată durata secvenței de formare. Acest lucru contează atunci când întărirea cumulativă schimbă comportamentul materialului între stații. Puteți anticipa și compensa acele schimbări în timpul proiectării matriței, mai degrabă decât a combate variațiile aleatorii introduse de manipularea pieselor între operațiuni separate.

Manipularea și alimentarea bobinei pentru stoc îngust

Rularea panglicii cu o lățime mai mică de 50 mm la viteză mare introduce provocări de alimentare cu care stocul de bobine mai larg nu se confruntă. Banda are mai puțină rigiditate pe lățimea sa, ceea ce o face predispusă la deformare, răsucire și deplasare laterală în calea de alimentare. Rezolvați aceste probleme și obțineți o producție neîntreruptă. Ignorați-le și veți primi greșeli de alimentare, blocări de morți și resturi.

Servo alimentatoaresunt soluția standard de indexare pentru ștanțarea cu panglică de precizie. Un servomotor antrenează rolele de alimentare care prind banda și o avansează cu o lungime de pas programabilă, sincronizată cu ciclul de presare. Programabilitatea contează deoarece panglica inoxidabilă, în special la temperatură mai dură, poate prezenta variații în lungime-de alimentare sub presiunea prindere. Controlul servo permite o compensare-în timp real pe care alimentatoarele mecanice sau pneumatice nu o pot oferi.

Știfturile pilot rămân autoritatea finală de înregistrare în interiorul matriței. Chiar și cu un servoalimentator perfect reglat, pinii corectează orice eroare de poziție reziduală trăgând banda în aliniere exactă înainte ca fiecare stație să se cupleze. Pentru panglica îngustă, diametrul găurii pilot și spațiul dintre știfturi-la-gauri trebuie să fie suficient de strânse pentru a controla poziția laterală fără legare, de obicei 0,01 mm până la 0,02 mm spațiu total pentru lucrări de precizie.

Sistemele de ghidare dintre alimentator și intrarea matriței necesită, de asemenea, atenție. Stocul larg urmărește în mod natural drept, deoarece momentul său de inerție rezistă mișcării laterale. Panglică îngustă nu are acest lux. Ghidajele de margine în stil rulou-sau ghidajele de stoc de tip canal-mențin banda centrată prin traseul de alimentare. Desenele cu arc-încărcate se potrivesc cu variația minoră a lățimii inerente panglicii cu fante, fără a fi fixată atât de strâns încât strâng banda sau adaugă rezistență care afectează precizia alimentării.

Un detaliu-deseori trecut cu vederea: tensiunea de plată a bobinei. Bobinele de panglică au diametre interioare mici în raport cu lățimea lor, ceea ce înseamnă că materialul se desfășoară cu mai multă curbură-setată a bobinei decât materialul mai larg înfășurat pe dornuri mai mari. Un dispozitiv de îndreptat sau de aplatizare între desfășurator și alimentator este esențial. Fără ea, curbura reziduală ridică panglica de pe suprafața matriței dintre stații, provocând adâncimi inconsecvente de formă și nealiniere a decupării.

Abordări prototip și{0}}de scurtă durată

Sculele progresive au sens atunci când volumul justifică investiția și designul este înghețat. Când nicio condiție nu este îndeplinită, aveți nevoie de metode alternative care să producă totuși părți acceptabile de panglică inoxidabil fără angajamentul de capital.

Moare compuseefectuați mai multe operații într-o singură mișcare de apăsare la o singură stație. Sunt mai puțin costisitoare decât sculele progresive, deoarece necesită mai puține stații și nici un design de suport de bandă. Compensația este debitul: piesele trebuie manipulate individual între operații dacă sunt necesare mai multe matrițe compuse, iar ratele de cursă rămân mai mici, deoarece fiecare lovitură face mai multă muncă simultan.

Scule de transfersepară devreme piesa de bandă și o deplasează mecanic între stații. Această abordare se potrivește pieselor a căror geometrie ar rupe o bandă de suport, cum ar fi cupele de panglică trasate adânc-. Cu toate acestea, mecanismul de transfer mecanic limitează viteza în comparație cu logica-de curgere continuă a matrițelor progresive, iar riscul suplimentar de manipulare crește cu părțile de panglică mai subțiri și mai fragile.

EDM cu sârmă și tăiere cu laserștanțare ocolită în întregime pentru cantități prototip. Aceste metode decupează piesele direct din stocul de panglică fără scule dure, producând profile precise în ore mai degrabă decât în ​​săptămâni. Costul pe-piesă este cu ordine de mărime mai mare decât ștanțarea, dar atunci când aveți nevoie de cincizeci de piese pentru testarea funcțională înainte de a vă angaja la o matriță progresivă de 150.000 USD, acest cost este trivial în comparație cu riscul de a folosi un design defectuos.

Este demn de remarcat faptul că cadrul de decizie diferă ușor atunci când se compară economia de ștanțare progresivă a oțelului carbon cu cea a inoxidabilului. Costul mai mare al materialului panglicii inoxidabile și rata mai mare de uzură a matrițelor împing pragul de volum pentru investiția progresivă în scule oarecum mai mare decât programele echivalente din oțel carbon. Costul incremental de întreținere a sculelor pe cursă este pur și simplu mai mare în cazul inoxidabilului, ceea ce înseamnă că aveți nevoie de mai multe piese pe care să le distribuiți.

Iată un flux de lucru decizional structurat pentru alegerea strategiei de instrumente:

1. Definiți volumul anual și cantitatea totală de viață. Dacă volumul anual depășește 50.000 de unități cu o cerere pe mai mulți-ani, instrumentele progresive sunt probabil justificate.
2. Evaluați complexitatea părții. Numărați numărul de operații distincte (piercing, modelare, tundere). Piesele care necesită cinci sau mai multe operații secvențiale favorizează puternic matrițele progresive.
3. Evaluați cerințele de toleranță. Dacă dimensiunile critice necesită +/-0,05 mm sau mai strâns pentru mai multe caracteristici, matrițele progresive cu înregistrarea cu știft pilot depășesc alternativele.
4. Confirmați maturitatea designului. Investiția progresivă a matriței necesită un design înghețat. Dacă piesa încă se repetă, utilizați mai întâi electroerozare cu sârmă sau matrițe compuse pentru rulările de validare.
5. Calculați costul total de proprietate. Comparați costul matriței progresiv amortizat de-a lungul volumului de viață cu costul pe-parte al metodelor de tiraj-scurt înmulțit cu același volum. Includeți întreținerea matriței, intervalele de ascuțire și rata estimată a deșeurilor pentru fiecare abordare.
6. Factorizarea timpului de livrare. Moarele progresive necesită 12 până la 20 de săptămâni pentru a se construi. Dacă producția trebuie să înceapă în patru săptămâni, metodele de-tirări scurte compensează decalajul în timp ce se fabrică scule de ștanțare progresivă-de lungă durată.

Adesea, răspunsul corect nu este doar o metodă sau alta. Multe programe de succes încep cu matrițe compuse sau prototipuri-tăiate pe sârmă pentru validarea designului, apoi trece la unelte progresive odată ce rampele de volum și geometria se blochează. Această abordare în etape protejează capitalul, oferind în același timp piese capabile de producție-la fiecare fază.

Strategia de scule determină modul în care sunt fabricate piesele. Însă înțelegerea unde ajung acele părți și modul în care cerințele aplicației se refac în deciziile privind materialele și procesele, completează imaginea inginerească.

Aplicații cheie pentru matriță-Panglică din oțel inoxidabil ștanțat

Fiecare decizie de material și alegere de scule discutate până acum servesc în cele din urmă unui singur lucru: munca piesei finite în lumea reală. Cerințele de aplicare nu influențează doar selecția gradului și temperării. Ei o dictează. Un arc de contact care trebuie să supraviețuiască unui milion de cicluri flexibile necesită proprietăți diferite ale unei panglici decât o lamă chirurgicală care intră în contact cu țesutul uman, chiar dacă ambele încep ca o bobină îngustă din inox alimentată printr-o matriță progresivă.

Înțelegerea unde ajung piesele din oțel inoxidabil ștanțate îi ajută pe ingineri să lucreze înapoi de la cerințele de performanță la combinația corectă de material, temperare și proces.

Contacte electrice și arcuri conector

Când aveți nevoie de o componentă minusculă care se îndoaie în mod repetat fără a lua un set permanent, rezistă la coroziune în medii umede și menține stabilitatea dimensională de-a lungul anilor de funcționare, descrieți un arc de contact. Aici domină panglica inoxidabilă 301.

De ce anume 301? Conținutul său mai scăzut de nichel (6-8%) o provoacămunca se intareste mai repededecât alte clase austenitice, adică o temperatură dură de jumătate-dură sau de trei-sferturi-dură oferă proprietăți de arc care rivalizează cu oțelurile de arc dedicate, adăugând în același timp rezistență inerentă la coroziune. Conductivitatea electrică este secundară în aceste aplicații, deoarece forța de contact și interfața de suprafață gestionează conexiunea electrică. Ceea ce contează este viața la oboseală: capacitatea de a se flexa de milioane de ori fără să se crape.

Arcurile conectorului, contactele bateriei, clemele de ecranare RF și mecanismele de ejectare a cartelei SIM se bazează pe această combinație de proprietăți. Factorul de formă a panglicii se potrivește perfect acestor piese, deoarece componentele finite sunt de obicei înguste, subțiri și produse în cantități enorme, exact profilul în care excelează ștanțarea progresivă.

Dispozitive medicale și componente aerospațiale

Aplicațiile medicale și aerospațiale au un fir comun: eșecul nu este o opțiune, iar trasabilitatea materialului este obligatorie. Dincolo de asta, cerințele lor diferă brusc.

Piesele de panglică medicală, agrafele chirurgicale, arcuri retractor, ancore de implant și carcase pentru senzori de diagnostic, necesită biocompatibilitate mai presus de toate. Gradul 316L (scăzut de carbon) este standard, deoarece conținutul său de molibden rezistă la stropirea fluidelor corporale, în timp ce carbonul scăzut previne sensibilizarea în timpul ciclurilor de sudare sau sterilizare. Finisajul suprafeței contează foarte mult aici. Părțile de panglică ștanțate destinate contactului cu pacientul trebuie să îndeplinească specificații stricte de rugozitate a suprafeței pentru a preveni aderența bacteriilor și iritarea țesuturilor.

Aerospațiale conduce diferite priorități. Ștanțarea pieselor aeronautice din oțel inoxidabil înseamnă lucrul cu calități care mențin proprietățile mecanice la temperaturi ridicate și la cicluri termice extreme. Gradul 321, stabilizat cu titan împotriva precipitațiilor de-carbură de crom, deservește componentele sistemului de evacuare și suporturile compartimentului motorului. Pentru clemele structurale și elementele de fixare, piesele ștanțate din oțel inoxidabil 304 în temperare recoaptă sau un sfert-dur oferă formabilitatea necesară geometriilor complexe, oferind în același timp raporturi adecvate de rezistență-la-greutate la temperaturi de serviciu moderate.

Ambele industrii solicită certificare completă a materialelor, trasabilitate a lotului și validare a procesului, cerințe pe care ștanțarea progresivă a matriței le suportă bine prin repetabilitate inerentă și capacitatea de control statistic al procesului.

Componente HVAC și senzori industriali

Nu toate părțile de panglică ștampilate trăiesc într-o aplicație de profil înalt-. Sistemele HVAC și senzorii industriali consumă milioane de componente din panglică inoxidabilă ștanțate anual, de la elemente de acţionare bimetalice și arcuri de termostat până la cleme de ecranare, suporturi de montare și carcase pentru senzori de precizie.

Ștanțarea progresivă HVAC produce componente cum ar fi clemele de legătură ale amortizorului, suporturile senzorului de flacără și clemele cu arc de conectare-conductelor la volume care justifică unelte progresive dedicate. Aceste piese folosesc în mod obișnuit 304 în stare recoaptă sau sfert{3}}dură, echilibrând rezistența adecvată la coroziune pentru mediile umede cu formabilitatea necesară pentru geometriile complexe ale consolelor. Operațiunile de ștanțare progresivă a metalelor HVAC se desfășoară adesea în mod continuu pe mai multe schimburi, ceea ce face ca durata de viață a matriței și consistența materialului să fie deosebit de critice pentru economia costului-pe-piesă.

Senzorii industriali adaugă un strat de precizie. Părțile tip panglică ștanțate servesc ca elemente de diafragmă în traductoarele de presiune, contactele cu arc în sondele de temperatură și carcasele de ecranare pentru electronice-sensibile electromagnetice. Aceste aplicații necesită frecvent toleranțe mai strânse decât lucrările HVAC și pot specifica clase de specialitate, cum ar fi 321 pentru carcase pentru senzori de temperatură-înaltă sau 316 pentru medii de expunere-chimice.

Iată un rezumat al categoriilor obișnuite de aplicații cu perechile lor tipice de note și temperatură:

• Arcuri de contact și cleme conector:301 sau 302, temperament pe jumătate-dur până la complet-dur
• Contacte baterie și scuturi RF:301, trei-sferturi-dificultăți de temperare
• Instrumente chirurgicale și componente ale implantului:316L, recoaptă
• Suporturi aerospațiale și elemente de evacuare:321 sau 304, recoaptă la un sfert-dur
• Clemele clapetei HVAC și suporturile senzorului de flacără:304, recoaptă la sfert-dur
• Diafragme senzor de presiune:316 sau 304, recoaptă (ductilitate maximă pentru ambutisare adâncă)
• Termostat și arcuri actuator:301, jumătate-greu până la trei-sferturi-greu
• Carcase de ecranare EMI:304 sau 301, sfert-dur

Observați modelul: cerințele aplicației curg direct înapoi în coloanele de grad și temperare ale specificației dumneavoastră. Mediul de service al unei piese, cerințele mecanice și contextul de reglementare restrâng alegerea materialului cu mult înainte ca proiectantul matriței să deseneze un singur aspect al stației.

Este valoros să știi unde ajung piesele. A ști ce nu merge bine în timpul producției și cum să-l remediați rapid este ceea ce face ca acele părți să curgă. Respingerea elastică, întărirea prin muncă, defecțiunile de lubrifiere și formarea bavurilor sunt inamicii recurenți care blochează liniile de ștanțare a panglicii și fiecare are cauze identificabile cu acțiuni corective dovedite.

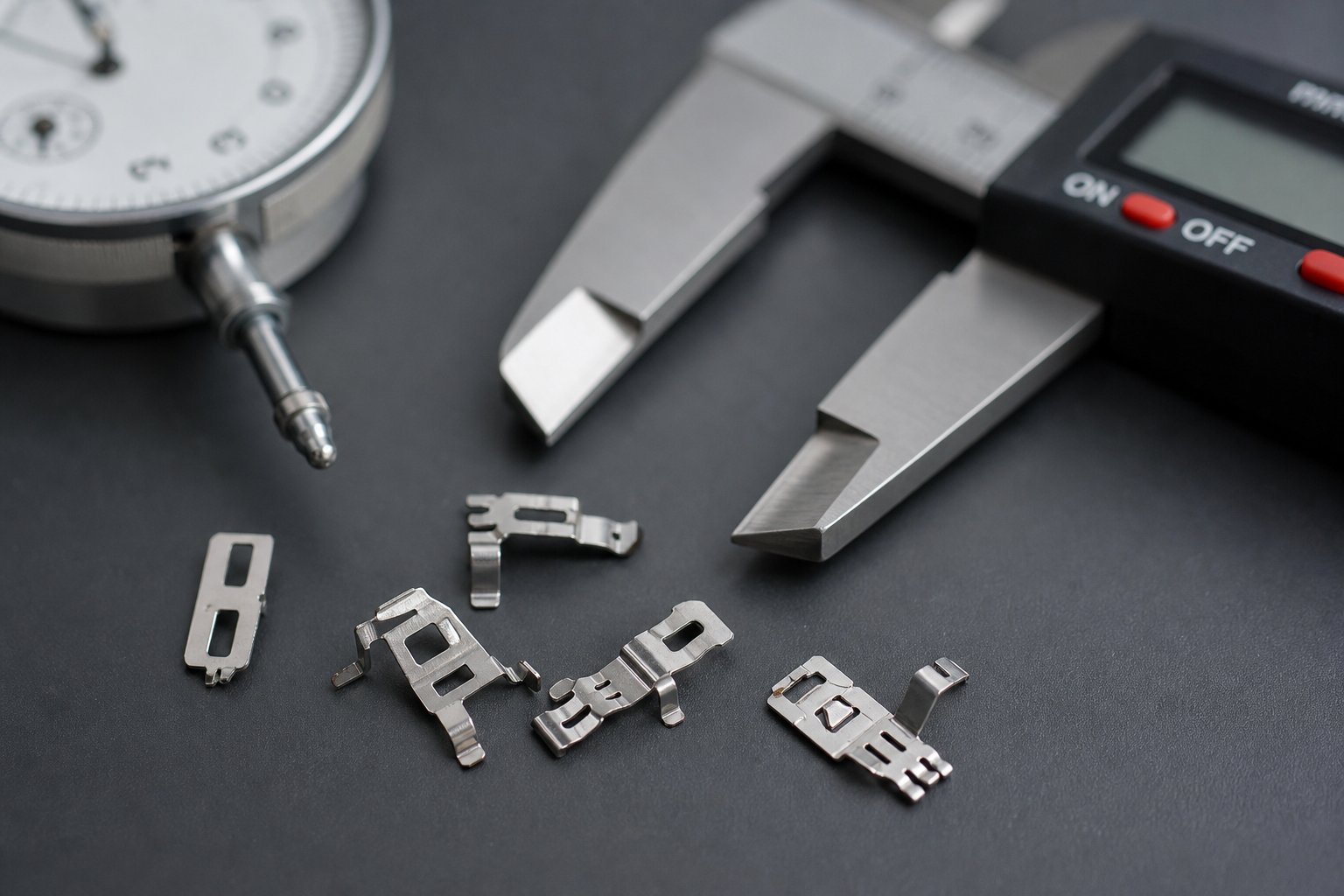

Depanarea provocărilor comune de ștanțare a panglicilor din oțel inoxidabil

O matriță progresivă poate funcționa perfect timp de săptămâni și apoi poate începe să producă resturi aparent peste noapte. Unghiurile elastice se deplasează. La stațiile de formare apar fisuri. Bavurile cresc dincolo de specificații. Părți fiere împotriva fețelor lovite. Aceste eșecuri au rareori o singură cauză dramatică. Acestea se construiesc treptat pe măsură ce uzura, variația materialului și deviația procesului interacționează între stații.

Diferența dintre o linie de ștanțare care funcționează profitabil și una care sângerează bani prin deșeuri și timpi de nefuncționare se reduce adesea la cât de repede identificați cauzele principale. Ștanțarea din oțel inoxidabil prezintă o fereastră mai îngustă pentru eroare decât oțelul moale, deoarece rezistența ridicată a materialului, întărirea rapidă la lucru și suprafața bogată-crom creează moduri de defectare a compoziției pe care metalele mai moi pur și simplu nu le prezintă.

Gestionarea Springback în piesele de panglică formate

Backback este recuperarea elastică a materialului după ce o forță de îndoire este îndepărtată, determinând deschiderea ușor a unghiului de îndoire. Fiecare metal revine într-o oarecare măsură, dar panglica inoxidabilă amplifică problema. Rezistenta mai mare de curgere produce o revenire mai mare, iar materialele inoxidabile au o limită de curgere semnificativ mai mare decât oțelul moale la temperatură echivalentă. Cu cât panglica este mai subțire în raport cu raza de îndoire, cu atât devine mai rău.

Cât de mult ar trebui să vă așteptați? Pentru oțelul inoxidabil într-o curbă strânsă unde raza interioară este egală cu grosimea materialului, elasticitatea se încadrează de obicei în intervalul de 2 până la 4 grade. Pe măsură ce raportul rază-la-grosime crește, acest număr crește rapid. La raze moderate (6t până la 20t), 304 recoaptă poate să se întoarcă cu 4 până la 15 grade. Jumătate-dur 301, cel utilizat în mod obișnuit pentru componentele arcurilor din oțel inoxidabil ștanțate, poate depăși 40 de grade la raze mari în timpul formării aerului.

Trei strategii practice controlează revenirea elastică în ștanțarea matriței cu panglică:

• Îndoire peste{0}:Proiectați poansonul de formare pentru a se îndoi dincolo de unghiul țintă în funcție de valoarea estimată a revenirii elastice. Dacă piesa dvs. are nevoie de 90 de grade și materialul se întoarce cu 5 grade, poansonul se formează la 85 de grade. Aceasta este cea mai comună abordare și funcționează bine atunci când elasticitatea este consecventă între loturile de materiale.
• În-monedă:Adăugarea unei etape de batere după îndoirea inițială deformează plastic materialul la vârful îndoirii, transformând deformarea elastică în deformare permanentă. Coinarea reduce variabilitatea înapoi, deoarece forțează materialul să treacă de punctul de curgere local, indiferent de variația de duritate. Compensația este un tonaj mai mare de presă la acea stație.
• Selecția temperamentului:Panglica recoaptă produce mai puțin retur decât jumătate-dur sau complet-dur. Cadatele materiale confirmă, jumătate-dur 301 arată 4 până la 43 de grade de retur în același interval de rază, unde 304 recoaptă arată doar 2 până la 15 grade. Dacă piesa dumneavoastră nu necesită proprietăți ridicate ale arcului în funcționare, specificarea unui temperament mai moale elimină o mare parte a problemei la sursă.

O subtilitate specifică panglicii: direcția cerealelor contează. Îndoirea perpendiculară pe direcția de rulare reduce revenirea elastică și îmbunătățește consistența. În stocul de panglici înguste, direcția de rulare se desfășoară pe lungimea benzii, astfel încât îndoirile transversale (pe lățime) se comportă mai previzibil decât îndoirile longitudinale formate de-a lungul direcției de alimentare.

Călirea prin muncă și efectul său cumulat

Oțelul inoxidabil austenitic este o structură meta-stabilă. Când o deformați, în special clase precum 301 cu conținut mai scăzut de nichel, o parte din austenită se transformă în martensită. Acesttransformarea de fază indusă{0}}deformareaface materialul mai dur și mai casant cu fiecare operație de formare. Într-o singură-stație, acest efect este limitat. Într-o matriță progresivă cu 20 de stații, se acumulează.

Imaginează-ți panglica care intră în matriță în stare recoaptă, cu o alungire de 55% disponibilă. Stația trei străpunge găurile pilot, stația șase formează o tragere superficială, stația zece adaugă o flanșă, iar stația cincisprezece monede o caracteristică. Fiecare operație consumă o parte din ductilitatea rămasă a materialului. Până la stația 15, panglica din zona de formare poate să fi pierdut jumătate sau mai mult din capacitatea sa de alungire inițială. Împingeți-l mai departe și fisurile se inițiază la concentrații de stres.

Rata de întărire prin lucru (indicele de întărire la rece) pentru inoxidabilul austenitic este de aproximativ 0,34, semnificativ mai mare decât oțelul carbon. Aceasta înseamnă că stresul rezidual se formează mai rapid cu fiecare pas de deformare. Cu cât conținutul acumulat de martensită este mai mare, cu atât este mai mare tensiunea reziduală și cu atât devine mai probabilă fisurarea în timpul operațiunilor de formare ulterioare.

Contramăsurile practice includ:

• Secvențierea stațiilor:Plasați cele mai severe operațiuni de formare la începutul progresiei matriței când materialul își păstrează ductilitatea maximă. Rezervați posturi ulterioare pentru operațiuni ușoare, cum ar fi tăierea, baterea sau tăierea finală.
• Relief intermediar:Pentru geometriile pieselor deosebit de solicitante, proiectați stații inactiv (fără operare) care permit relaxarea benzii între etapele de formare grele. În timp ce acest lucru prelungește matrița, împiedică tulpina cumulativă să atingă niveluri critice.
• Ajustarea gradului:Dacă fisurarea persistă în ciuda optimizării stației, luați în considerare trecerea de la 301 la 304 sau 305. Conținutul mai mare de nichel stabilizează faza de austenită, reducând rata de transformare martensitică și oferindu-vă mai multă capacitate de formare per stație înainte ca materialul să se întărească- până la defecțiune.
• Gestionarea adâncimii desenului:Distribuiți adâncimea totală a extragerii pe mai multe stații, în loc să încercați extrageri agresive de o singură-stație. Fiecare tragere incrementală rămâne în ductilitatea instantanee a materialului, mai degrabă decât să-l epuizeze într-o singură operație.

Când fisurarea apare sporadic, mai degrabă decât în ​​mod constant, suspectați variația materialului între loturile de bobine. O mulțime care ajunge la capătul dur al specificației recoapte începe cu o ductilitate disponibilă mai mică, iar procesul dumneavoastră care rulează bine pe loturi mai moi poate împinge materialul mai dur dincolo de limitele sale la aceleași stații. Acesta este motivul pentru care certificarea proprietății mecanice pe bobină, discutată în secțiunile anterioare, aduce dividende în timpul depanării de producție.

Strategii de lubrifiere și protecție a suprafețelor

Lubrifierea în ștanțarea metalelor inoxidabile are un dublu scop: reducerea frecării dintre piesa de prelucrat și scule și prevenirea uzurării acolo unde suprafețele bogate în crom-la rece-sudă la oțel pentru scule sub presiune. Greșiți lubrifiantul și fie veți deteriora piesele prin uzură, fie le veți deteriora printr-un atac chimic. Niciun rezultat nu este acceptabil.

Din punct de vedere istoric, ștanțarea din oțel inoxidabil sa bazat foarte mult pelubrifianți cu parafină clorurădeoarece performanța lor-la presiune extremă a prevenit eficient uzul. Problema? Reziduurile de clor provoacă coroziune pe suprafețele inoxidabile dacă nu sunt îndepărtate complet după ștanțare. Pentru piesele de panglică cu un raport mare suprafață-suprafață-la-volum, curățarea fiecărei crăpături a unei piese formate este dificilă și costisitoare. Orice film clorurat rezidual devine un loc de inițiere a coroziunii în funcțiune.

Alternativele moderne elimină în totalitate acest risc. Lubrifianții complet sintetici, fără ulei-, proiectați special pentru substraturi inoxidabile, asigură lubrifierea limită necesară fără chimie clorură. Aceste formulări oferă avantaje suplimentare pentru operațiunile de ștanțare cu panglică:

• Necesită o substanță chimică de curățare apoasă mai puțin agresivă pentru îndepărtarea după-ștampilare
• Îmbunătățiți calitatea sudurii în aval datorită suprafețelor mai curate
• Oferiți o biodegradabilitate mai bună decât alternativele pe bază de ulei-sau clorurate
• Reduceți consumul de energie în timpul procesului de curățare

Suprafața din oțel inoxidabil în sine creează provocări de lubrifiere dincolo de selecția chimică. În comparație cu oțelul carbon, inoxidabilul are un profil de suprafață mai dur și mai neted, care nu reține lubrifiantul la fel de ușor. Uleiul se formează în văile microscopice ale suprafețelor mai aspre, dar finisajul neted al benzii inoxidabile permite lubrifiantului să se strecoare sub presiunea de formare. Aceasta înseamnă că metoda de aplicare contează la fel de mult ca tipul de lubrifiant. Sistemele de acoperire cu role sau de picurare care aplică lubrifiant proaspăt imediat înainte de intrarea matriței depășesc sistemele de inundare care se bazează pe pelicula reziduală de la începutul traseului de alimentare.

Curățarea post-ștampilare trebuie să fie planificată ca parte a procesului de producție, nu tratată ca o idee ulterioară. Orice reziduu de lubrifiant rămas pe ștanțarea finită din oțel inoxidabil poate interfera cu procesele ulterioare, cum ar fi sudarea, pasivarea sau asamblarea. Pentru aplicațiile medicale sau de contact-alimentare, validarea curățării adaugă un alt nivel de control al procesului care începe cu selectarea lubrifianților.

Reunind aceste moduri de defecțiune, iată o referință de diagnosticare pentru cele mai frecvente defecte întâlnite la ștanțarea cu panglică din oțel inoxidabil:

Fiecare defect din acest tabel are ca urmare deciziile luate anterior în lanțul de proces: specificația materialului, designul matriței, selecția sculelor sau alegerea lubrifiantului. Depanarea devine mai rapidă atunci când recunoașteți aceste conexiuni, mai degrabă decât să tratați fiecare simptom izolat.

Rezolvarea problemelor de producție face ca piesele să curgă astăzi. Construirea unui pachet complet de specificații care să prevină repetarea acestor probleme în noile programe este ceea ce separă stingerea reactivă a incendiilor de ingineria proactivă a procesului și care necesită conectarea fiecărui punct de decizie într-un singur flux de lucru coerent.

De la selecția materialului până la producție-Piesele de panglică gata

Deciziile izolate produc probleme izolate. Un inginer care selectează un grad fără să ia în considerare degajarea matriței sau specifică o temperatură fără să înțeleagă implicațiile acestuia pentru unelte, ajunge să depaneze aceleași defecțiuni discutate în secțiunea anterioară. Antidotul este un flux de lucru cu specificații secvențiale care leagă fiecare decizie cu cele dinainte și după ea, creând un pachet de piese ștanțate din oțel inoxidabil în care fiecare element le întărește pe celelalte.

Gândiți-vă la asta astfel: aplicația dvs. vă spune ce trebuie să facă piesa. Această cerință de performanță restrânge gradul și temperamentul. Calitatea și temperamentul dictează ce trebuie să ceri de la furnizorul tău de panglici. Acele proprietăți ale materialului primit stabilesc limitele pentru degajarea matriței, materialul de scule și strategia de decapare. Iar imaginea totală, complexitatea plus volumul plus toleranța, determină dacă investiți în instrumente progresive sau începeți cu alternative pe termen scurt-.

Sari peste o verigă din lanțul respectiv și ghiciți. Ghicitul costă bani.

Construirea pachetului de specificații pentru ștanțare cu panglică

Fiecare program de ștanțare cu panglică de succes urmează aceeași secvență logică, indiferent dacă piesa este un arc de contact al bateriei sau un suport de senzor aerospațial. Iată fluxul de lucru decizional prezentat ca o cale numerotată de la cerințele aplicației la instrumentele gata de producție-:

1. Definiți cerințele aplicației.Începeți cu sfârșitul: mediul de service, sarcini mecanice, cicluri de oboseală, expunerea la coroziune, intervalul de temperatură, constrângerile de reglementare și nevoile de performanță electrică sau termică. Aceste cerințe nu sunt-negociabile și orice altceva se adaptează pentru a le îndeplini.
2. Selectați gradul și temperamentul.Potriviți cerințele aplicației dumneavoastră cu aliajul inoxidabil potrivit. Aveți nevoie de proprietăți de arc cu rezistență la coroziune? 301 jumătate-greu. Aveți nevoie de formabilitate profundă și biocompatibilitate? 316L recoacet. Aveți nevoie de stabilitate-la temperatură ridicată? 321 recoaptă. Confirmați că alungirea temperatului selectat și limita de curgere se încadrează în intervalele pe care geometria piesei dvs. le poate folosi de fapt, fără crăpare sau retur excesiv.
3. Specificați parametrii de aprovizionare pentru panglică.Scrieți o comandă de achiziție care controlează fiecare variabilă la care matrița dvs. va fi sensibilă: starea muchiei cu orientarea bavurilor, toleranța la planeitate, limita de cambra, toleranțele de lățime și grosime, finisarea suprafeței, ID/OD bobină și certificarea proprietății mecanice per lot. Orice rămas nespecificat devine o variabilă care se schimbă între livrările de bobine.
4. Degajări ale matrițelor de proiectare și scule.Calculați distanța dintre perforarea-la-matriță ca procent din intervalul de grosimi specificat, luând în considerare gradul de duritate și temperare. Selectați oțel pentru scule sau carbură care rezistă la uzura-la-crom. Specificați acoperiri PVD pentru stațiile critice de formare și decupare. Proiectați sisteme de decapare (decapatoare cu arc, suflare de aer, știfturi de ejectare) adecvate pentru grosimea panglicii dumneavoastră.
5. Alegeți strategia de volum de producție.Potriviți investiția în scule la cerere. Pentru volume anuale de peste 50.000 cu modele congelate, matrițele progresive oferă cel mai mic cost pe-piesă. Pentru prototipuri sau faze de-iterație de proiectare, utilizați electroeroziune cu sârmă sau matrițe compuse. Pentru lucrări de tranziție cu volum mediu-, luați în considerare instrumentele de transfer. Planificați investiții în etape: validați geometria cu metode de-tirări scurte înainte de a vă angaja pe unelte de ștanțare progresivă-de lungă durată.
6. Stabiliți controale de proces.Definiți tipul de lubrifiere și metoda de aplicare (sintetic ne-clorurat pentru inox), protocolul de curățare post-ștanțare, criteriile de inspecție, parametrii SPC și intervalele de întreținere a matriței. Documentați-le împreună cu desenul piesei, astfel încât echipele de producție să aibă un pachet complet de producție, mai degrabă decât doar o specificație de geometrie.

Această secvență nu este arbitrară. Fiecare pas constrânge opțiunile disponibile la pasul următor. Săritul înainte, de exemplu, alegerea unui aspect progresiv al matriței înainte de a confirma temperamentul materialului, obligă la o reparație costisitoare atunci când realitatea nu se potrivește cu ipotezele.

Pentru aplicațiile de ștanțare a oțelului recoapt unde formabilitatea maximă este prioritară, succesiunea contează și mai mult. Limita de curgere mai mică a benzii recoapte înseamnă că sunt posibile distanțe mai strânse ale matriței, dar tendința sa către aderența bavurilor și comportamentul de tăiere cu gumă necesită acoperiri specifice pentru scule și alegeri de lubrifianți care trebuie integrate de la început, mai degrabă decât aplicate după ce apar probleme.

Resurse de selecție a materialelor pentru piese ștanțate

Construirea unui pachet de specificații necesită date fiabile despre materiale. Veți trage din mai multe surse, în funcție de stadiul deciziei în care vă aflați.

Fișele de date ale furnizorilor rămân sursa autorizată pentru proprietățile mecanice, temperaturile disponibile și toleranțele dimensionale specifice stocului de panglici. Solicitați-le la începutul procesului de-selectare a calității, deoarece intervalele publicate variază între producători și laminoare.

Manualele din industrie, cum ar fi Manualul ASM pentru metale și liniile directoare de proiectare SSINA, oferă date de comparație-claselor, evaluări de formabilitate și puncte de pornire pentru îndepărtarea matrițelor care vă ajută în timpul evaluărilor inițiale de fezabilitate înainte de a fi angajat un anumit furnizor.

Pentru ingineri și echipe de aprovizionare care evaluează opțiunile de tablă de oțel ștanțată și panglică din mai multe familii de aliaje,Pagina de materiale YICHENoferă un punct de plecare practic. Acesta acoperă oțel inoxidabil, aluminiu, alamă și alte aliaje utilizate în mod obișnuit în piesele metalice ștanțate și prelucrate, organizate astfel încât să vă ajute să restrângeți candidații înainte de a vă scufunda în specificațiile detaliate ale furnizorului. Având o referință consolidată care acoperă familiile de materiale, economisește timp atunci când cerințele aplicației dvs. nu v-au blocat încă într-un singur sistem de aliaje.

Combină aceste resurse, mai degrabă decât să te bazezi pe una singură în mod izolat. O referință consolidată a materialelor vă ajută pe lista scurtă a candidaților. Fișele de date ale furnizorului confirmă proprietățile exacte pentru forma dumneavoastră specifică de panglică. Iar manualele de scule traduc acele proprietăți în parametri de proiectare a matrițelor acționabili.

Scopul de la sfârșitul acestui flux de lucru este un pachet de specificații pe care un constructor de matrițe, un furnizor de materiale și un operator de presă să le poată executa fără ambiguitate. Atunci când fiecare parte interesată lucrează din același document integrat, procesul de ștanțare cu matriță din oțel inoxidabil rulează așa cum a fost conceput pentru a: previzibil, profitabil și la calitate.

Întrebări frecvente despre panglică plată de ștanțare a matrițelor din oțel inoxidabil

1. Ce face ca ștanțarea cu panglică plată să fie diferită de ștanțarea standard a tablei?

Ștanțarea cu bandă plată implică alimentarea din oțel inoxidabil spiralat îngust, de obicei sub 50 mm lățime, prin matrițe progresive sau cu o singură-stație. Spre deosebire de ștanțarea mai largă a foilor, stocul de panglică introduce provocări unice, inclusiv toleranțe mai strânse la lățime pentru urmărirea prin șinele de ghidare, sensibilitatea la starea marginilor care afectează formarea bavurilor și curbura-bobinei care cauzează greșeli de alimentare. Întărirea prin prelucrare se formează, de asemenea, în stațiile de matriță progresive, deoarece banda îngustă acumulează solicitarea diferit față de semifabricatele prelucrate individual.

2. Care calitate de oțel inoxidabil este cea mai bună pentru aplicațiile de ștanțare cu panglică?

Cea mai bună calitate depinde de cerințele aplicației dvs.. 301 excelează pentru componentele arcului și degetele de contact datorită faptului său rapid-viteza de întărire. 304 se potrivește la tragerile mai adânci și la formarea complexă, cu o alungire mai mare. 316 servește la coroziune-medii critice precum dispozitivele medicale și hardware-ul maritim. 410 funcționează pentru componentele cu duritate ridicată{{6} aplicații cu temperatură ridicată. Fiecare grad trebuie să fie asociat cu starea corectă de temperare, de la recoacere pentru formabilitate maximă la complet-dur pentru proprietățile arcului, pentru a obține rezultate optime de ștanțare.

3. Cum se calculează spațiul matriței pentru o panglică subțire din oțel inoxidabil?

Distanța matriței pentru panglica subțire este exprimată ca procent din grosimea materialului pe latură. Ghidurile din industrie sugerează 12% până la 15% pe parte pentru clasele austenitice moi, mărind până la 20% pentru condiții dure-complete la calibrul standard al foii. Pentru panglica sub 0,25 mm, procentul trebuie adesea să crească ușor, deoarece raportul forfecare-la-fractură se comportă diferit la grosimi reduse. Jocul prea strâns la calibrele subțiri generează o forță de tăiere excesivă și accelerează uzura poansonului, mai degrabă decât să producă tăieturi mai curate. Consultați manualele de inginerie a sculelor pentru valorile specifice-claselor și validați prin probe.

4. Când ar trebui să alegeți ștanțarea cu matriță progresivă în detrimentul sculelor-scurte pentru piese de panglică?

Ștanțarea progresivă a matriței este justificată atunci când volumul anual depășește aproximativ 50.000 de unități cu cerere de mai mulți ani și designul piesei este înghețat. Matricele progresive costă între 30.000 USD și peste 250.000 USD, dar se amortizează în volume mari, adăugând uneori mai puțin de 0,20 USD per parte. Pentru prototipuri sau fazele de-iterație de proiectare, EDM cu sârmă sau matrițele compuse oferă o durată mai rapidă, fără angajamente mari de capital. Multe programe folosesc o abordare în etape: validați mai întâi geometria cu metode scurte-, apoi treceți la unelte progresive odată ce rampele de volum și proiectarea se blochează.

5. Cum preveniți uzura și revenirea la sol atunci când ștanțați o panglică din oțel inoxidabil?

Prevenirea uzului necesită abordarea interacțiunii crom-la-crom dintre piesele de prelucrat inoxidabil și oțelul pentru scule. Treceți de la D-2 la oțeluri de scule metalice pulbere sau carbură, aplicați acoperiri PVD precum TiN sau AlTiN și utilizați lubrifianți sintetici ne{-clorurati, proiectați pentru substraturi inoxidabile. Pentru controlul returului elastic, utilizați strategii de supra-îndoire în cazul în care perforarea se formează dincolo de unghiul țintă, adăugați-stații de batare a matriței pentru a deforma plastic zonele de îndoire sau specificați condiții de temperare mai moale atunci când cerințele aplicației o permit. Pagina de materiale YICHEN de la yichen-group.com/materials îi poate ajuta pe ingineri să compare opțiunile de aliaje care echilibrează formabilitatea cu comportamentul elastic.
